Номер по Госреестру СИ: 48395-11
48395-11 Преобразователи измерительные фотоэлектрические лазерного излучения
(PD10, PD10-pJ и PD10-IR-pj)
Назначение средства измерений:
Преобразователи измерительные фотоэлектрические лазерного излучения PD10, PD 10-pJ и PD 10-IR-pj (далее по тексту - преобразователи измерительные) предназначены для преобразования оптического сигнала в электрический.
Область применения: измерение и контроль мощности и энергии пучков лазерного излучения в различных областях науки и техники.

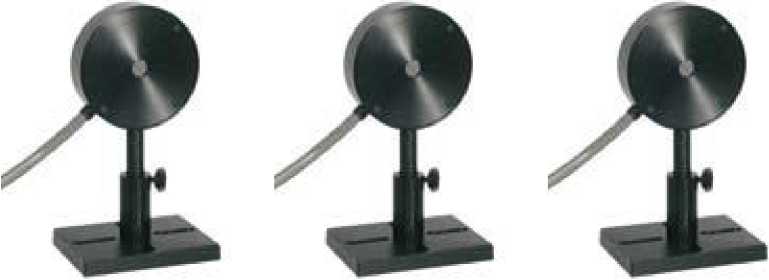

Внешний вид.
Преобразователи измерительные фотоэлектрические лазерного излучения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским методом на титульный лист паспорта и методом наклеивания этикетки на оборотную сторону корпуса прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах (методиках) измерения приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы-
1. ГОСТ 8.275-2007 «Государственная поверочная схема для средств измерений средней мощности и энергии лазерного излучения».
-
2. Техническая документация фирмы-изготовителя «Ophir Optronics Ltd.», Израиль.
Поверка
Поверкаосуществляется в соответствии с методикой поверки «Преобразователи измерительные фотоэлектрические лазерного излучения PD10, PD10-pJ и PD10-IR-pj. Методика поверки» МП 14. Д4-11, утверждённой ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011 г.
Основные средства поверки:
-
1. Рабочий эталон единицы энергии импульсного лазерного излучения РЭЭ (№2739404 в Госреестре СИ РФ)
-
2. Нановольтметр/микроомметр 34420A (№ 47886-11 в Госреестре СИ РФ).
Заявитель
Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)Адрес: Россия, г. Москва, 119571, проспект Вернадского, 113-106
Телефон: 8 (495) 234-5951
Факс: 8 (495) 433-5115
E-mail: zapros@elektrosteklo.ru
Испытательный центр
Г осударственный центр испытаний средств измерений ФГУП «ВНИИОФИ», аттестат аккредитации № 30003-08.Адрес: 119361, г.Москва, ул. Озерная, 46.
тел. 8 495 437-56-33, факс 8 495 437-31-47
Е-mail: vniiofi@vniiofi.ru
Принцип действия преобразователей измерительных основан на преобразовании оптического излучения в электрический сигнал.
Преобразователи измерительные выполнены в малогабаритных пластмассовометаллических корпусах.
PD10 PD10-pJ PD10-IR-pj
Рисунок 1 - Общий вид.
Таблица 2
Наименование |
Количество |
Преобразователь измерительный |
1 шт. * |
Блок питания / зарядное устройство |
1 шт. |
Штатив для крепления | |
«Преобразователи измерительные фотоэлектрические лазерного излучения PD10, PD10-pJ и PD10-IR-pj.» Паспорт |
1 экз. |
Методика поверки |
1 экз. |
* количество и тип определяется требованием заказа.
Таблица 1
Параметры |
PD10 |
PD10-pJ |
PD10-IR-pj |
Спектральный диапазон, мкм |
0.19 + 1.1 |
0.2 + 1.1 |
0.7 + 1.8 |
Диаметр приёмной площадки, мм |
10 |
10 |
5 |
Номинальное значение коэффициента преобразования, А/Дж |
45 |
4380 |
4380 |
Пределы допускаемой относительной погрешности измерения коэффициента преобразования, % |
±5 | ||
Диапазон рабочих значений энергии |
2 нДж + 15 мкДж |
0.01 нДж + 150 нДж |
0.1 нДж + 15 мкДж |
Уровень шума, нДж |
0.2 |
0.002 |
0.01 |
Средняя максимальная плотность мощности, Вт/см2 |
50 |
5 |
5 |
Максимальная длительность импульса, мс |
0.005 |
0.005 |
0.005 |
Максимальная частота повторения импульсов |
10 кГц |
10 кГц |
10 кГц |
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
Масса, кг, не более |
0.25 |
0.25 |
0.25 |
Габаритные размеры (ш * д * в), мм в базовой конфигурации |
24x85x85 |
24x85x85 |
24x85x85 |
Условия эксплуатации: температура окружающего воздуха, °С |
+5 ... +35 |
+5 ... +35 |
+5 ... +35 |
относительная влажность воздуха, % не более |
90 |
90 |
90 |
атмосферное давление, мм рт. ст. |
760 ± 60 |
760 ± 60 |
760 ± 60 |
Условия транспортировки: температура окружающего воздуха, °С |
-20 + +50 |
-20 + +50 |
-20 + +50 |
