Номер по Госреестру СИ: 48398-11
48398-11 Преобразователи измерительные термоэлектрические лазерного излучения
(L50(150)A-ВВ-35, L50(150)A-LP1-35, L50(150)A-EX-35, 30(150)А-ВВ-18, 30(150)А-LP1-18, 30(150)A-SV-17, L40(150)A, L40(150)A-LP1, L50(150)A, L50(300)A, L50(300)A-LP1)
Назначение средства измерений:
Преобразователи измерительные термоэлектрические лазерного излучения Ь50(150)А-ВВ-35, L50(150)A-LP1-35, L50(150)A-EX-35, 30(150)А-ВВ-18, 30(150)A-LP1-18, 30(150)A-SV-17, L40(150)A, L40(150)A-LP1, L50(150)A, L50(300)A, L50(300)A-LP1 (далее по тексту - преобразователи измерительные) предназначены для преобразования оптического сигнала в электрический.
Область применения: измерение и контроль мощности и энергии пучков лазерного излучения в различных областях науки и техники.

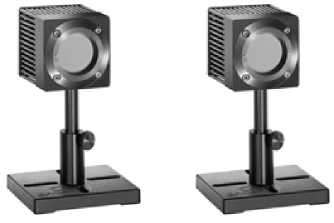

Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 1
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 2
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 3
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 4
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 5

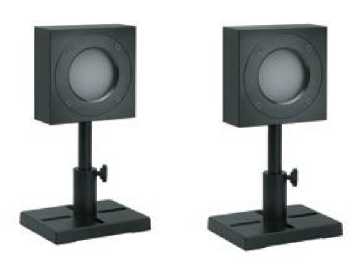

Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 6
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 7
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 8
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 9
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским методом на титульный лист паспорта и методом наклеивания этикетки на оборотную сторону корпуса прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах (методиках) измерения приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы-
1. ГОСТ 8.275-2007 «Государственная поверочная схема для средств измерений средней мощности и энергии лазерного излучения».
-
2. Техническая документация фирмы-изготовителя «Ophir Optronics Ltd.», Израиль.
Поверка
Поверкаосуществляется в соответствии с методикой поверки «Преобразователи измерительные термоэлектрические лазерного излучения L50(150)A-ВВ-35, L50(150)A-LP1-35, L50(150)A-EX-35, 30(150)А-ВВ-18, 30(150)A-LP1-18, 30(150)A-SV-17, L40(150)A, L40(150)A-LP1,
L50(150)A, L50(300)A, L50(300)A-LP1. Методика поверки» МП 09.Д4-11, утверждённой ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011 г.
Основные средства поверки:
-
1. Рабочий эталон единицы средней мощности лазерного излучения РЭСМ (№ 2739304 в Госреестре СИ РФ).
-
2. Нановольтметр/микроомметр 34420A (№ 47886-11 в Госреестре СИ РФ).
Заявитель
Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)Адрес: Россия, г. Москва, 119571, проспект Вернадского, 113-106
Телефон: 8 (495) 234-5951
Факс: 8 (495) 433-5115
E-mail: zapros@elektrosteklo.ru
Испытательный центр
Г осударственный центр испытаний средств измерений ФГУП «ВНИИОФИ», аттестат аккредитации № 30003-08, действителен до 01 января 2014 г.Адрес: 119361, г.Москва, ул. Озерная, 46.
тел. 8 495 437-56-33, факс 8 495 437-31-47
Е-mail: vniiofi@vniiofi.ru
Принцип действия преобразователей измерительных основан на преобразовании оптического излучения в электрический сигнал.
Преобразователи измерительные выполнены в малогабаритных пластмассовометаллических корпусах.
Ь50(150)А-ВВ- L50(150)A-
35 LP1-35
30(150)A-
SV-17
L40(150)A L40(150)A-LP1
L50(150)A-
EX-35
30(150)А-ВВ-
18
30(150^^1-
18
L50(150)A
L50(300)A L50(300)A-LP1
Рисунок 1 - Общий вид
Основной комплект поставки включает:
Наименование |
Количество |
Преобразователь измерительный |
1 шт. * |
Блок питания / зарядное устройство |
1 шт. |
Штатив для фиксации |
1 шт. |
«Преобразователи измерительные термоэлектрические лазерного излучения L50(150)A-ВВ-35, L50(150)A-LP1-35, L50(150)A-EX-35, 30(150)А-ВВ-18, 30(150)А^Р1-18, 30(150)A-SV-17, L40(150)A, L40(150)A-LP1, L50(150)A, L50(300)A, L50(300)A-LP1. Паспорт» |
1 экз. |
Методика поверки |
1 экз. |
* количество и тип определяется требованием заказа.
Таблица 1
Параметры |
30(150)А-ВВ-18 |
30(150^^1-18 |
L50(150)A-ВВ-35 |
L50(150)A-LP1-35 |
L50(150)A-EX-35 |
30(150)A-SV-17 |
Спектральный диапазон, мкм |
0,19 + 20 |
0,25 + 2.2 |
0,19 + 20 |
0,25 + 2.2 |
0,15 + 0.4; 10.6 |
0,19 + 12 |
Диаметр приёмной площадки, мм |
17.5 |
17.5 |
35 |
35 |
35 |
17 |
Номинальное значение коэффициента преобразования, нА/Вт |
26 |
20 |
12 |
8 |
30 |
10 |
Пределы допускаемой относитель- | ||||||
ной погрешности измерения коэф- |
±3 | |||||
фициента преобразования, % | ||||||
Диапазон рабочих значений мощности |
30 мВт + 150 Вт |
30 мВт + 150 Вт |
100 мВт + 150 Вт |
100 мВт + 150 Вт |
100 мВт + 150 Вт |
50 мВт + 150 Вт |
Диапазон рабочих значений энергии |
20 мДж + 100 Дж |
20 мДж + 300 Дж |
40 мДж + 300 Дж |
40 мДж + 300 Дж |
40 мДж + 100 Дж |
50 мДж +300 Дж |
Уровень шума, мВт |
2 |
2 |
4 |
4 |
4 |
3 |
Средняя максимальная плотность мощности, кВт/см2 |
12 |
38 |
12 |
38 |
2 |
60 |
Максимальная плотность энергии, Дж/см2 (<100 нс; 0.5 мс; 2 мс; 10 мс) |
0.3; 5; 10; 30 |
0.05; 20; 50; 250 |
0.3; 5; 10; 30 |
0.05; 20; 50; 250 |
0.5; 5; 12; 25 |
1; 20; 50; - |
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
Габаритные размеры (ш * д * в), мм в базовой конфигурации |
49x64x64 |
49x64x64 |
66x64x64 |
66x64x64 |
66x64x64 |
48x64x64 |
Масса, кг, не более |
0,3 |
0,3 |
0,35 |
0,35 |
0,35 |
0,3 |
Условия эксплуатации: температура окружающего воздуха, °С |
+5 ... +35 |
+5 ... +35 |
+5 ... +35 |
+5 ... +35 |
+5 ... +35 |
+5 ... +35 |
относительная влажность воздуха, % не более |
90 |
90 |
90 |
90 |
90 |
90 |
атмосферное давление, мм рт.ст. |
760 ± 60 |
760 ± 60 |
760 ± 60 |
760 ± 60 |
760 ± 60 |
760 ± 60 |
Условия транспортировки: | ||||||
температура окружающего воздуха, °С |
-20 + +50 |
-20 + +50 |
-20 + +50 |
-20 + +50 |
-20 + +50 |
-20 + +50 |
Продолжение таблицы 1
Параметры |
L40(150)A |
L40(150)A-LP1 |
L50(150)A |
L50(300)A |
L50(300)A-LP1 |
Спектральный диапазон, мкм |
0,19 + 20 |
0,25 + 2.2, 2.94 |
0,19 + 20 |
0,19 + 20 |
0,25 + 2.2 |
Диаметр приёмной площадки, мм |
50.0 |
50.0 |
50.0 |
65.0 |
65.0 |
Номинальное значение коэффициента преобразования, нА/Вт |
12 |
26 |
12 |
7.5 |
12 |
Пределы допускаемой относительной погрешности измерения коэффициента преобразования, % |
±3 | ||||
Диапазон рабочих значений мощности |
200 мВт 150 Вт |
200 мВт 150 Вт |
200 мВт 150 Вт |
400 мВт 300 Вт |
400 мВт 300 Вт |
Диапазон рабочих значений энергии |
80 мДж 200 Дж |
80 мДж 300 Дж |
80 мДж 300 Дж |
120 мДж 300 Дж |
120 мДж 300 Дж |
Уровень шума, мВт |
15 |
15 |
15 |
20 |
20 |
Средняя максимальная плотность мощности, кВт/см2 |
12 |
38 |
12 |
9 |
23 |
Максимальная плотность энергии, Дж/см2 (<100 нс; 1 мкс; 0.5 мс; 2 мс; 10 мс) |
0.3; 0.5; 5; 10; 30 |
0.05; 0.3; 20; 50; 250 |
0.3; 0.5; 5; 10; 30 |
0.3; 0.5; 5; 10; 30 |
0.05; 0.3; 20; 40; 100 |
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
Г абаритные размеры (ш * д * в), мм в базовой конфигурации |
33x90x90 |
33x90x90 |
38.5x100x100 |
30x120x120 |
30x120x120 |
Масса, кг, не более |
0,6 |
0,6 |
0,6 |
0,9 |
0,9 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не |
+5 ... +35 |
+5 ... +35 |
+5 ... +35 |
+5 ... +35 |
+5 ... +35 |
более |
90 |
90 |
90 |
90 |
90 |
атмосферное давление, мм рт. ст. |
760 ± 60 |
760 ± 60 |
760 ± 60 |
760 ± 60 |
760 ± 60 |
Условия транспортировки: температура окружающего воздуха, °С |
-20 + +50 |
-20 + +50 |
-20 + +50 |
-20 + +50 |
-20 + +50 |
