Номер по Госреестру СИ: 48394-11
48394-11 Преобразователи измерительные фотоэлектрические лазерного излучения
(PD300, PD300-R, PD300-1W, PD300-3W, PD300-R-3W, PD300-UV, PD300-R-UV, PD300-TP, PD300-IR, PD300-R-IR, PD300-IRG, PD300-BB)
Назначение средства измерений:
Преобразователи измерительные фотоэлектрические лазерного излучения PD300, PD300-R, PD300-1W, PD300-3W, PD300-R-3W, PD300-UV, PD300-R-UV, PD300-TP, PD300-IR, PD300-R-IR, PD300-IRG, PD300-BB (далее по тексту - преобразователи измерительные) предназначены для преобразования оптического сигнала в электрический.
Область применения: измерение и контроль мощности и энергии пучков лазерного излучения в различных областях науки и техники.
Внешний вид.
Преобразователи измерительные фотоэлектрические лазерного излучения
Рисунок № 1
Внешний вид.
Преобразователи измерительные фотоэлектрические лазерного излучения
Рисунок № 2

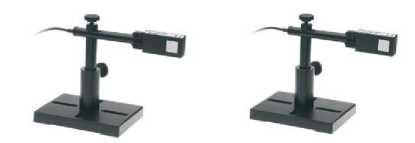

Внешний вид.
Преобразователи измерительные фотоэлектрические лазерного излучения
Рисунок № 3
Внешний вид.
Преобразователи измерительные фотоэлектрические лазерного излучения
Рисунок № 4
Внешний вид.
Преобразователи измерительные фотоэлектрические лазерного излучения
Рисунок № 5
Внешний вид.
Преобразователи измерительные фотоэлектрические лазерного излучения
Рисунок № 6
Внешний вид.
Преобразователи измерительные фотоэлектрические лазерного излучения
Рисунок № 7

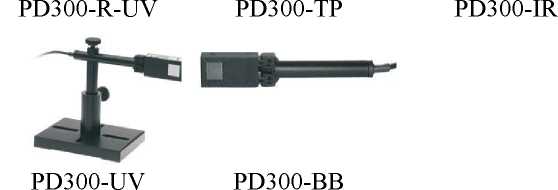

Внешний вид.
Преобразователи измерительные фотоэлектрические лазерного излучения
Рисунок № 8
Внешний вид.
Преобразователи измерительные фотоэлектрические лазерного излучения
Рисунок № 9
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.11.2026
Номер записи - 137471
ID в реестре СИ - 359871
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PD300-IRG, PD300-IR, PD300-3W., PD300-3W, PD300-1W, PD300, PD300-R, PD300-1W, PD300-3W, PD300-R-3W, PD300-UV, PD300-R-UV, PD300-TP, PD300-IR, PD300-R-IR, PD300-IRG, PD300-BB, PD300, Mодификации PD300R., Mодификации PD300R-UV., Mодификации PD300R-IR/, Mодификации PD300R-IR., Mодификации PD300R-3W., Mодификации PD300., Mодификации PD300-UV., Mодификации PD300-UV, Mодификации PD300-TP., Mодификации PD300-IR., Mодификации PD300-3W., Mодификации PD300-1W.,
Производитель
Изготовитель - Фирма "Ophir Optronics Ltd."
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Статистика
Кол-во поверок - 425
Выдано извещений - 1
Кол-во периодических поверок - 224
Кол-во средств измерений - 123
Кол-во владельцев - 33
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 367 дн.
Приказы РСТ, где упоминается данный тип СИ
№1676 от 2016.11.16 О продлении срока действия свидетельств об утверждении типа средств измерений
№2048 от 2021.09.20 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Преобразователи измерительные фотоэлектрические лазерного излучения (PD300, PD300-R, PD300-1W, PD300-3W, PD300-R-3W, PD300-UV, PD300-R-UV, PD300-TP, PD300-IR, PD300-R-IR, PD300-IRG, PD300-BB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
48394-11 Преобразователи измерительные фотоэлектрические лазерного излучения (PD300, PD300-R, PD300-1W, PD300-3W, PD300-R-3W, PD300-UV, PD300-R-UV, PD300-TP, PD300-IR, PD300-R-IR, PD300-IRG, PD300-BB) Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
19477-00 Средства измерений энергии импульсного лазерного излучения проходного типа (СИЭП-1) ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ) (РОССИЯ г.Москва) |
|
48394-11 Преобразователи измерительные фотоэлектрические лазерного излучения (PD300, PD300-R, PD300-1W, PD300-3W, PD300-R-3W, PD300-UV, PD300-R-UV, PD300-TP, PD300-IR, PD300-R-IR, PD300-IRG, PD300-BB) Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
72354-18 Средство измерений энергии импульсного лазерного излучения (СИЭ) ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ) (РОССИЯ г.Москва) |
Все средства измерений ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48393-11 16.11.2026 |
Преобразователи измерительные термоэлектрические лазерного излучения, 3А, 3А-Р, 3A-FS, 3A-P-FS-12, 10А, 10А-Р, 12А, 12А-Р, 30A-ВВ 18, 30A-P-17, 30А-N-18, 50(150)A-BB-26, 50A-BF-DIF-18 Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
|
48394-11 16.11.2026 |
Преобразователи измерительные фотоэлектрические лазерного излучения, PD300, PD300-R, PD300-1W, PD300-3W, PD300-R-3W, PD300-UV, PD300-R-UV, PD300-TP, PD300-IR, PD300-R-IR, PD300-IRG, PD300-BB Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
|
48395-11 06.12.2016 |
Преобразователи измерительные фотоэлектрические лазерного излучения, PD10, PD10-pJ и PD10-IR-pj Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ |
1 год |
|
48396-11 16.11.2026 |
Преобразователи измерительные термоэлектрические лазерного излучения, F150A-BB-26, FL250A-BB-35, FL250A-LP1-35, FL250A-EX-50, FL400A-BB-50, FL400A-LP-50, FL500A, FL500A-LP1, L250W, L300W-LP, 1000W, 1000W-LP, L1500W, L1500W-LP, 5000W, 5000W-LP, 10K-W Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
|
48397-11 06.12.2016 |
Преобразователи измерительные пироэлектрические лазерного излучения, PE9, PE9-F, РЕ10, PE10BB, РЕ25, PE25BF, РЕ25-DIF, PE25 BF-DIF, РЕ50, PE50BF, РЕ50HD, PE50-DIF, PE50-DIF-ER, PE50BF-DIF, PE100BF-DIF Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ |
1 год |
|
48398-11 16.11.2026 |
Преобразователи измерительные термоэлектрические лазерного излучения, L50(150)A-ВВ-35, L50(150)A-LP1-35, L50(150)A-EX-35, 30(150)А-ВВ-18, 30(150)А-LP1-18, 30(150)A-SV-17, L40(150)A, L40(150)A-LP1, L50(150)A, L50(300)A, L50(300)A-LP1 Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
|
49560-12 13.04.2017 |
Измерители средней мощности лазерного излучения, Comet 1K, Comet 10K и Comet 10K-HD Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ |
1 год |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Средство измерений энергии импульсного лазерного излучения (СИЭ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 195 | 13 | 148 | 1 | 181 | 11 | 141 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 23 | 0 | 23 | 0 | 21 | 0 | 21 | |||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 37 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 107 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НИИ ОЭП" (RA.RU.311965) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 51 | 10 | 2 | 49 | 0 | 51 | 2 | 49 |
Стоимость поверки Средство измерений энергии импульсного лазерного излучения (СИЭ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским методом на титульный лист паспорта и методом наклеивания этикетки на оборотную сторону корпуса прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах (методиках) измерения приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы-
1. ГОСТ 8.275-2007 «Государственная поверочная схема для средств измерений средней мощности и энергии лазерного излучения».
-
2. Техническая документация фирмы-изготовителя «Ophir Optronics Ltd.», Израиль.
Поверка
Поверкаосуществляется в соответствии с методикой поверки «Преобразователи измерительные фотоэлектрические лазерного излучения PD300, PD300-R, PD300-1W, PD300-3W, PD300-R-3W, PD300-UV, PD300-R-UV, PD300-TP, PD300-IR, PD300-R-IR, PD300-IRG, PD300-BB. Методика поверки» МП 13. Д4-11, утверждённой ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011 г.
Основные средства поверки:
-
1. Рабочий эталон единицы средней мощности лазерного излучения РЭСМ (№ 2739304 в Госреестре СИ РФ).
-
2. Нановольтметр/микроомметр 34420A (№ 47886-11 в Госреестре СИ РФ).
Заявитель
Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)Адрес: Россия, г. Москва, 119571, проспект Вернадского, 113-106
Телефон: 8 (495) 234-5951
Факс: 8 (495) 433-5115
E-mail: zapros@elektrosteklo.ru
Испытательный центр
Г осударственный центр испытаний средств измерений ФГУП «ВНИИОФИ», аттестат аккредитации № 30003-08, действителен до 01 января 2014 г.Адрес: 119361, г.Москва, ул. Озерная, 46.
тел. 8 495 437-56-33, факс 8 495 437-31-47
Е-mail: vniiofi@vniiofi.ru
Принцип действия преобразователей измерительных основан на преобразовании оптического излучения в электрический сигнал.
Преобразователи измерительные выполнены в малогабаритных пластмассовометаллических корпусах.
PD300
PD300-R-IR
Рисунок 1 - Общий вид
Таблица 2
|
Наименование |
Количество |
|
Преобразователь измерительный |
1 шт. * |
|
Блок питания / зарядное устройство |
1 шт. |
|
Штатив для фиксации |
1 шт. |
|
«Преобразователи измерительные фотоэлектрические лазерного излучения PD300, PD300-R, PD300-1W, PD300-3W, PD300-R-3W, PD300-UV, PD300-R- UV, PD300-TP, PD300-IR, PD300-R-IR, PD300-IRG, PD300-BB. Паспорт» |
1 экз. |
|
Методика поверки |
1 экз. |
* количество и тип определяется требованием заказа.
Таблица 1
|
Параметры |
PD300 |
PD300-1W |
PD300-3W |
PD300-TP |
|
Спектральный диапазон, нм |
350+ 1100 |
350+ 1100 |
350+ 1100 |
350+ 1100 |
|
Диаметр приёмной площадки, мм |
10x10 |
10x10 |
10x10 |
10x10 |
|
Номинальное значение коэффициента преобразования, мА/Вт |
49.6 |
49.98 |
5.02 |
460.1 |
|
Пределы допускаемой относительной по- | ||||
|
грешности измерения коэффициента преоб- |
±5 | |||
|
разования, % | ||||
|
Диапазон рабочих значений мощности |
500 пВт + 300 мВт |
500 пВт + 1 Вт |
5 нВт + 3 Вт |
50 пВт + 1 Вт |
|
Уровень шума, пВт |
20 |
20 |
200 |
2 |
|
Средняя максимальная плотность мощности, Вт/см2 |
10 |
10 |
10 |
10 |
|
Зонная зависимость, % |
2 |
2 |
2 |
2 |
|
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
|
Г абаритные размеры (ш * д * в), мм в базовой конфигурации |
12.5x21.4x119.5 |
12.5x21.4x119.5 |
12.5x21.4x119.5 |
19.4x21x175 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не бо- |
+5 ... +35 90 |
+5 ... +35 90 |
+5 ... +35 90 |
+5 ... +35 90 |
|
лее атмосферное давление, мм рт. ст. |
760 ± 60 |
760 ± 60 |
760 ± 60 |
760 ± 60 |
|
Условия транспортировки: температура окружающего воздуха, °С |
-20 + +50 |
-20 + +50 |
-20 + +50 |
-20 + +50 |
Продолжение таблицы 1
|
Параметры |
PD300-UV |
PD300-IR |
PD300-IRG |
|
Спектральный диапазон, нм |
200+ 1100 |
700+ 1800 |
800+ 1700 |
|
Диаметр приёмной площадки, мм |
10x10 |
5 |
5 |
|
Номинальное значение коэффициента преобразования, нА/Вт |
259.9 |
30.15 |
0.11 |
|
Пределы допускаемой относительной погрешности измерения коэффициента преобразования, % |
±5 |
±7 |
±5 |
|
Диапазон рабочих значений мощности |
20 пВт + 300 мВт |
5 нВт + 300 мВт |
10 пВт + 150 мВт |
|
Уровень шума, пВт |
1 |
200 |
300 |
|
Средняя максимальная плотность мощности, Вт/см2 |
10 |
10 |
5 |
|
Зонная зависимость, % |
2 |
2 |
1 |
|
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
|
Г абаритные размеры (ш * д * в), мм в базовой конфигурации |
10x17.8x118 |
10x17.8x118 |
29x30x30 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт. ст. |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
|
Условия транспортировки: температура окружающего воздуха, °С |
-20 + +50 |
-20 + +50 |
-20 + +50 |
Продолжение таблицы 1
|
Параметры |
PD300R |
PD300R-3W |
PD300R-UV |
PD300R-IR |
PD300-BB |
|
Спектральный диапазон, нм |
350+ 1100 |
350+ 1100 |
200+ 1100 |
700+ 1800 |
430+ 1000 |
|
Диаметр приёмной площадки, мм |
10 |
10 |
10 |
5 |
10x10 |
|
Номинальное значение коэффициента преобразования, нА/Вт |
49.6 |
5.02 |
259.9 |
30.15 |
230 |
|
Пределы допускаемой относительной погрешности измерения коэффициента преобразования, % |
±5 |
±5 |
±5 |
±7 |
±10 |
|
Диапазон рабочих значений мощности |
500 пВт + 300 мВт |
5 нВт + 3 Вт |
20 пВт + 300 мВт |
30 нВт + 300 мВт |
50 пВт + 4 мВт |
|
Уровень шума, пВт |
20 |
200 |
1 |
200 |
2 |
|
Средняя максимальная плотность мощности, Вт/см2 |
10 |
10 |
10 |
10 |
10 |
|
Зонная зависимость, % |
2 |
2 |
2 |
2 |
2 |
|
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
|
Г абаритные размеры (ш * д * в), мм в базовой конфигурации |
19.2x35x35 |
19.2x35x35 |
19.2x35x35 |
19.2x35x35 |
10x17.8x118 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не бо- |
+5 ... +35 90 |
+5 ... +35 90 |
+5 ... +35 90 |
+5 ... +35 90 |
+5 ... +35 90 |
|
лее атмосферное давление, мм рт. ст. |
760 ± 60 |
760 ± 60 |
760 ± 60 |
760 ± 60 |
760 ± 60 |
|
Условия транспортировки: температура окружающего воздуха, °С |
-20 + +50 |
-20 + +50 |
-20 + +50 |
-20 + +50 |
-20 + +50 |
