Номер по Госреестру СИ: 49263-12
49263-12 Приборы портативные для измерения удельной электрической проводимости
(99708)
Назначение средства измерений:
Приборы портативные для измерения удельной электрической проводимости модель 99708 предназначены для измерения значения удельной электрической проводимости (далее УЭП) реактивных и дистиллятных топлив с антистатическими присадками и без них в лабораторных и полевых условиях.
Внешний вид.
Приборы портативные для измерения удельной электрической проводимости
Рисунок № 1
Программное обеспечение
Прибор портативный для измерения удельной электрической проводимости модель 99708 имеет встроенное программное обеспечение (программа JetFuel Firmware inside, записанная в ППЗУ микроконтроллера прибора);
Встроенное программное обеспечение разработано изготовителем прибора для решения задач измерения УЭП и температуры углеводородных жидкостей и различных видов топлив.
Оно управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и отображения на индикаторе прибора результатов измерений УЭП и температуры, а также их подготовки к считыванию внешним персональным компьютером.
Для работы с персональным компьютером используется программное обеспечение "Hyperterminal" под Windows, предназначенное для:
- просмотра результатов измерений в реальном времени на дисплее персонального компьютера;
- вывода номера версии встроенного программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
Наименование встроенного ПО: JetFuel Firmware inside |
JF-1A |
V2.10 |
7b0785f9 |
CRC32 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и на корпус прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Прибор портативный для измерения удельной электрической проводимости модель 99708. Руководство по эксплуатации», раздел 1.6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Приборам проводимости ручным модели 99708-
1. ГОСТ 22729-84 «Анализаторы жидкостей ГСП. Общие технические условия».
-
2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
3. Техническая документация фирмы «Stanhope-Seta».
Поверка
Поверкаосуществляется по документу «Приборы портативные для измерения удельной электрической проводимости модель 99708. Методика поверки № МП-242-1206-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 05.10.2011 г.
Основные средства поверки: ГСО 9382-2009 удельной электропроводности авиатоплив УЭП АТ-1 в соответствии с ГОСТ 25950-83.
Эталонные меры электрического сопротивления класса точности 0,1, номинальные значения сопротивления 0,50; 1,0; 2,5 ГОм.
Эталонный низкотемпературный платиновый термометр сопротивления 2-го разряда в соответствии с ГОСТ Р 51233-98 для диапазона температур от минус 259,35 до 100 °С.
Изготовитель
фирма «Stanhope-Seta», ВеликобританияАдрес: London Street, Chertsey, Surrey, KT16 8AP, UK; Tel. +44 (0)1932 564391, Fax +44
(0)1932 568363, sales@stanhope-seta.co.uk, www.stanhope-seta.co.uk.
Заявитель
ЗАО «ЭПАК-Сервис», г. ОмскАдрес: 644033, г. Омск, ул. Нагибина, 1; Тел./факс (3812) 433-883, 433-884
omsk.office@epac.ru, www.epac-service.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01
14, e-mail: info@vniim.ru
В приборах портативных для измерения удельной электрической проводимости модель 99708 (далее - прибор) применен контактный способ измерения УЭП анализируемой жидкости. Принцип действия прибора основан на измерении электрической проводимости жидкости, которая вызвана переменным электрическим полем, приложенным к электродам контактного датчика электрической проводимости. Поскольку подвижность ионов в жидкостях существенно зависит от температуры, поэтому прибор оснащен встроенным в первичный датчик высокостабильным платиновым сенсором температуры, результаты измерений которого могут дополнительно фиксироваться пользователем.
Приборы модель 99708 представляют собой портативные переносные приборы, обеспечивающие измерение УЭП с представлением данной информации.
Конструктивно прибор состоит из двух жестко соединенных основных частей:
-
- первичного датчика (ПД);
-
- измерительного блока (ИБ).
ПД состоит из двух сенсоров:
-
- УЭП анализируемой жидкости;
-
- температуры анализируемой жидкости.
Функционально ИБ предназначен для индикации результатов измерения значений УЭП и температуры анализируемой жидкости. Схема электронного блока построена на базе микропроцессора, который обеспечивает управление всеми функциями прибора, а именно:
-
- формирование напряжения питания приборов;
-
- измерение УЭП и температуры.
На передней ИБ расположены две кнопки управления прибором «SCROLL» и «ENTER», а также жидкокристаллический дисплей.

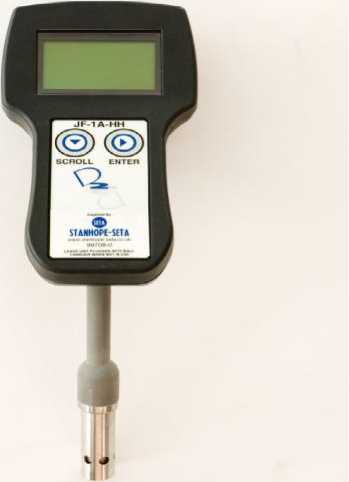

Внешний вид прибора приведен на рисунке 1.
Рисунок 1
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- прибор в сборе ( ПД и ИБ);
- руководство по эксплуатации;
- методика поверки МП -242-1206-2011;
- зарядное устройство.
Лист № 4 Всего листов 4
Диапазоны измерений и погрешность измерений приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Диапазон измерений удельной электрической проводимости (УЭП), пСм/м |
от 0 до 2000 |
Пределы допускаемого значения основной приведенной погрешности по каналу УЭП, % |
± 2,0 |
Диапазон измерений температуры углеводородной жидкости, оС |
от 0 до 35 |
Пределы допускаемого значения абсолютной погрешности о по каналу температуры, С |
± 0,5 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 0С, в долях от пределов основной погрешности |
0,5 |
Габаритные размеры, не более, мм длина (с датчиком) ширина высота (с датчиком) диаметр датчика |
310 104 93 18 |
Масса, не более, кг |
0,3 |
Напряжение питания, В |
9 В (ионно-литиевый аккумулятор) |
Потребляемая мощность, не более, Вт |
10 |
Выходной сигнал |
USB порт |
Срок службы, не менее, лет |
7 |
Средняя наработка на отказ, ч |
3000 |
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон температуры анализируемой жидкости, °C диапазон атмосферного давления, кПа диапазон относительной влажности, % при t = 25 °C |
15 - 35 0 - 35 84 - 106 30 - 80 |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение прибора является его неотъемлемой частью.
