Номер по Госреестру СИ: 47029-11
47029-11 Анализаторы температуры вспышки нефтепродуктов
(SETA TESTER)
Назначение средства измерений:
Анализаторы температуры вспышки нефтепродуктов серии SETA TESTER предназначены для измерения температуры вспышки нефтепродуктов.

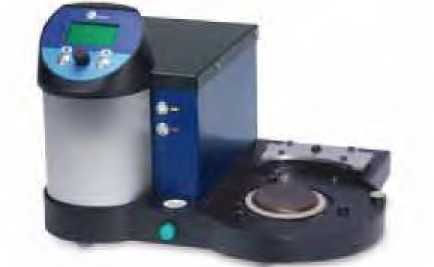

Внешний вид.
Анализаторы температуры вспышки нефтепродуктов
Рисунок № 1

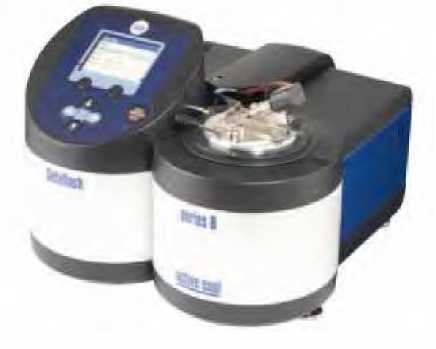

Внешний вид.
Анализаторы температуры вспышки нефтепродуктов
Рисунок № 2
Общие сведения
Дата публикации - 05.05.2023
Срок свидетельства - 16.06.2016
Номер записи - 135805
ID в реестре СИ - 358205
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модификация SETAFLASH SERIES 8 «ACTIVECOOL» CLOSED CUP TESTER, модификация SETAFLASH SERIES 8 CLOSED CUP TESTER, модиф. MULTIFLASH-PENSKY-MARTENS CLOSED CUP MODULE, модель SETAFLASH Series 8, мод.SETAFLASH SERIES 3, мод. MULTIFLASH-PENSKY-MARTENS CLOSED CUP MODULE, мод. MULTIFLASH PENSKY-MARTENS CLOSED CUP MODULE, Анализатор температуры вспышки нефтепродуктов, SETAFLASH SERIES 8 «ACTIVECOOL» CLOSED CUP TESTER, Setaflash Series 3 Plu Closed Cup Tester, SETA TESTER, мод. MULTIFLASH-PENSKY-MARTENS CLOSED, SETA TESTER модификации MULTIFLASH-PENSKY-MARTENS CLOSED CUP MODULE, SETA TESTER модификации MULTIFLASH-CLEVELAND OPEN CUP, SETA TESTER, MULTIFLASH-PENSKY-MARTENS CLOSED CUP MODULE, MULTIFLASH-PENSKY-MARTENS CLOSED, MULTIFLASH-CLEVELAND OPEN CUP MODULE, MULTIFLASH TAG CLOSED CUP MODULE, Multiflash Pensky-Martens Closed Cup Module, MULTIFLASH - PENSKY-MARTENS CLOSED CUP MODULE,
Производитель
Изготовитель - Фирма "Stanhope-Seta"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 79
Выдано извещений - 2
Кол-во периодических поверок - 38
Кол-во средств измерений - 20
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 13680 дн.
Приказы РСТ, где упоминается данный тип СИ
№1281 от 2017.06.08 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Анализаторы температуры вспышки нефтепродуктов (SETA TESTER)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Stanhope-Seta"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24549-03 01.04.2008 |
Анализаторы давления насыщенных паров, SETAVAP II Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
31779-06 01.06.2011 |
Вискозиметры капиллярные автоматические, 83545-2, 83542-0, 83541-3 Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
37310-08 01.04.2013 |
Анализаторы содержания солей в нефти кондуктометрические, 99700-2, 99700-3 Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
38663-08 24.12.2024 |
Анализаторы давления насыщенных паров, SETAVAP II Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
47029-11 16.06.2016 |
Анализаторы температуры вспышки нефтепродуктов, SETA TESTER Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
47098-11 16.06.2026 |
Анализаторы сероводорода в нефтепродуктах, H2S ANALYSER SA4000 Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
47881-11 26.09.2016 |
Счетчики частиц в жидкости, AvCOUNT Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
49263-12 14.03.2017 |
Приборы портативные для измерения удельной электрической проводимости, 99708 Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
57646-14 13.05.2024 |
Анализаторы солей в нефти, Seta 99700 Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
69931-17 21.12.2022 |
Счетчики частиц в жидкости, AvCount 2 Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
77856-20 17.03.2025 |
Анализаторы давления насыщенных паров, SetaVap 80600 Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Анализаторы температуры вспышки нефтепродуктов (SETA TESTER)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 11 | 2 | 0 | 11 | 1 | 11 | 0 | 11 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Метролог", г.Краснодар (РОСС RU.0001.310058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 8 | 1 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Феррата" (1329) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Амурский ЦСМ» (RA.RU.311498) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 9 | 1 | 8 | 0 | 9 | 1 | 8 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 0 | 8 | 0 | 3 | 0 | 3 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы температуры вспышки нефтепродуктов (SETA TESTER)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2197 | 11008 |
|
ФБУ НИЦ ПМ-Ростест Москва |
30000 | 11008 |
|
ФБУ Воронежский ЦСМ Воронежская область |
6431 | 11008 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3178 | 11008 |
|
ФБУ Тюменский ЦСМ Тюменская область |
13232 | 11008 |
Программное обеспечение
В анализаторы устанавливается микропроцессор, на который на заводе-изготовителе установлено встроенное программное обеспечение, предназначенное для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню анализатора путем вывода на экран версии программного обеспечения (версия V1.0 и выше). Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения температуры вспышки нефтепродуктов. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Лист № 4 всего листов 6 Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
|
Идентификационное наименование ПО |
Наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычислений идентификатора ПО |
|
34000-0 |
Multiflash base unit |
D14.06 |
OX1628 |
CRC16 |
|
33000-0 /30000-0/31000- 0/33200-2/33250-0 |
Setaflash series 3 |
V1.0 V2.0 V3.0 |
003C 003D/0039 003E |
CRC16 |
|
82000-50-1-V21.hex 82000-50- 4-V01-1P |
Setaflash series 8 |
D14.06/ 1.10 |
OXDF$A 0XAACF |
CRC16 |
Защита программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в следующих документах:
-
- ГОСТ 6356 «Нефтепродукты. Метод определения температуры вспышки в закрытом тигле»;
-
- ГОСТ 4333 «Нефтепродукты. Методы определения температур вспышки и воспламенения в открытом тигле»;
-
- ГОСТ Р ЕН ИСО 2719 «Нефтепродукты. Методы определения температуры вспышки в закрытом тигле Пенски-Мартенса»;
-
- ГОСТ Р 53717 «Нефтепродукты. Определение температуры вспышки в закрытом тигле Тага»;
-
- ASTM D93 «Стандартный тестовый метод определения температуры вспышки в закрытом тигле по методу Пенски-Мартенса»
-
- ASTM D56 «Стандартный тестовый метод определения температуры вспышки в закрытом тигле по методу Тага»
-
- ASTM D3278 «Стандартный тестовый метод определения температуры вспышки жидкостей в закрытом тигле методом малой шкалы»
-
- ASTM D3828 «Стандартный тестовый метод определения температуры вспышки в закрытом тигле методом малой шкалы»
-
- ASTM D7236 «Стандартный тестовый метод определения температуры вспышки в закрытом тигле методом малой шкалы (Ramp Method)»
-
- ASTM D1310; D3413 «Стандартные тестовые метод определения температуры вспышки и воспламенения открытом тигле по методу Тага»
-
- IP170 - «Стандартный тестовый метод определения температуры вспышки в закрытом тигле методом Абеля»
- «Анализаторы температуры вспышки нефтепродуктов модификации MULTIFLASH. Руководство по эксплуатации»;
- «Анализаторы температуры вспышки нефтепродуктов модификации SETAFLASH SERIES
-
3. Руководство по эксплуатации»;
- «Анализаторы температуры вспышки нефтепродуктов модификации Setaflash SETAFLASH SERIES 8. Руководство по эксплуатации»;
- «Анализаторы температуры вспышки нефтепродуктов модификации SETA TAG CLOSED CUP TESTER; SETA SEMI-AUTOMATIC TAG OPEN CUP TESTER; SETA SEMIAUTOMATIC CLEVELAND OPEN CUP TESTER; SETA PENSKY-MARTENS CLOSED CUP TESTER; SETA ABEL FLASH POINT TESTER. Руководство по эксплуатации»;
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам температуры вспышки нефтепродуктов серии SETA TESTERТехническая документация фирмы-изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измеренийпри выполнении работ по оценке соответствия промышленной продукции (нефтепродуктов) обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 242-1121-2011 «Анализаторы температуры вспышки нефтепродуктов серии SETA TESTER. Методика поверки», утвержденному ФГУП ГЦИ СИ ВНИИМ им.Д.И.Менделеева 7 февраля 2011 г.
Основные средства поверки:
-
1. Государственные стандартные образцы температуры вспышки в закрытом тигле ГСО 4089-87 ... 4092-87, 8159-02 или ГСО 8133.8138-2002;
-
2. Государственные стандартные образцы температуры вспышки в открытом тигле ГСО 4407-89 . 4409-89, 5091-89, 5092-89.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812)713-01-14 e-mail: info@vniim.ru
Анализаторы температуры вспышки нефтепродуктов серии SETA TESTER представляют собой автономные, стационарные настольные лабораторные приборы, состоящие из блоков, комбинация которых дает конфигурацию анализатора, соответствующую методу Пенски-Мартенса (закрытый тигель), Тага (закрытый / открытый тигель), Абеля (закрытый тигель), Кливленда (открытый тигель), или комбинированную модель.
Принцип действия тестового блока анализатора для испытаний в закрытом тигле (ТВЗТ) - нагревание образца в тигле специальной конструкции с различной заданной скоростью подъема температуры. Нагрев тигля осуществляется при помощи электрического нагревательного элемента, в анализаторах для определения температуры вспышки по методу Абеля или Тага для нагрева и охлаждения тигля предусмотрено использование водяной бани. Температура продукта в тигле и бане (если она предусмотрена конструкцией анализатора) измеряется с помощью температурного датчика РТ100 либо ртутным термометром и фиксируется в блоке памяти программы. Скорость подъема температуры автоматически регулируется программой либо встроенным регулятором. Конструкция тигля предусматривает плотную крышку с окном, открывающимся синхронно движению запальника. В анализаторах для определения температуры вспышки по методу Абеля или Пенски-Мартенса содержимое тигля перемешивается с помощью встроенной мешалки; скорость перемешивания задается программой либо встроенным переключателем. С помощью подвижного запальника, двигающегося синхронно с открыванием окна крышки тигля, в газовую фазу над анализируемым нефтепродуктом вносится пламя или накаленная электрическая спираль. Размер шарика пламени регулируется в пределах 3,2-4,8 мм. Ритм движений запальника: время внесения ~ 0,5 с, нахождение в тигле 1 с. При достижении определенной температуры, концентрация паров в газовой фазе над продуктом достигает значений, при которых происходит вспышка. Вспышка фиксируется с помощью термопары, встроенной в крышку тигля, дающей сигнал при появлении низкотемпературной плазмы (пламени) в тигле. Программа фиксирует температуру образца на момент вспышки и автоматически выдает ее в качестве результата анализа как значение ТВЗТ. Поправки на барометрическое давление вносятся программой автоматически с учётом показаний встроенного датчика барометрического давления. После вспышки нагревание прекращается, на дисплей выдается результат анализа и анализатор переходит к стадии быстрого охлаждения тигля для подготовки к следующему анализу. Охлаждение производится с помощью встроенного вентилятора либо при помощи внешнего источника охлаждающего агента (опция).
Принцип действия тестового блока анализатора для испытаний в открытом тигле (ТВОТ) - нагревание образца в тигле специальной конструкции с заданной скоростью подъема температуры. Нагрев тигля осуществляется при помощи электрического нагревательного элемента. Скорость подъема температуры автоматически регулируется программой, либо встроенным регулятором. Температура продукта в тигле измеряется с помощью температурного датчика РТ100 либо ртутным термометром и фиксируется в блоке памяти программы.
Конструкция блока предусматривает периодическое движение запальника над поверхностью испытуемой пробы с заданным интервалом. Время прохождения запальника над поверхностью тигля 1 секунда. Размер шарика пламени регулируется в пределах 3,2 - 4,8 мм. Стандартные методики не предусматривают перемешивание продукта в тигле во время испытания. При достижении определенной температуры, концентрация паров в газовой фазе над продуктом достигает значений, при которых происходит вспышка. Вспышка фиксируется с помощью детектора по электропроводности, дающего сигнал при появлении низкотемпературной плазмы (пламени) в тигле. Программа фиксирует температуру образца на момент вспышки и автоматически выдает ее в качестве результата анализа как значение ТВОТ. Поправки на барометрическое давление вносятся программой автоматически с учётом показаний встроенного датчика барометрического давления. После вспышки нагревание прекращается, на дисплей выдается результат испытания и анализатор автоматически переходит к стадии быстрого охлаждения тигля для подготовки к следующему анализу. Охлаждение производится с помощью встроенного либо при помощи внешнего источника охлаждающего агента (опция).
Анализаторы выпускаются в следующих модификациях: MULTIFLASH - PENSKYMARTENS CLOSED CUP MODULE; MULTIFLASH - ABEL CLOSED CUP MODULE; MULTIFLASH - CLEVELAND OPEN CUP MODULE; MULTIFLASH TAG CLOSED CUP MODULE; SMALL SCALE (SETAFLASH) CLOSED CUP MODULE; SETAFLASH SERIES 8 "ACTIVECOOL" CLOSED CUP TESTER; SETAFLASH SERIES 8 "ACTIVECOOL" (CORROSION RESISTING); SETAFLASH SERIES 8 CLOSED CUP TESTER; SETAFLASH SERIES 3 ACTIVE COOL; SETAFLASH SERIES 3 PLUS CLOSED CUP TESTER; SETAFLASH SERIES 3 OPEN CUP TESTER; SETA TAG CLOSED CUP TESTER; SETA SEMI-AUTOMATIC TAG OPEN CUP TESTER; SETA SEMI-AUTOMATIC CLEVELAND OPEN CUP TESTER; SETA PENSKY-MARTENS CLOSED CUP TESTER; SETA ABEL FLASH POINT TESTER. В таблице 1 приведен перечень модификаций анализаторов и реализуемых методов анализа.
Таблица 1
|
№ |
Модификация анализатора |
Реализуемый метод анализа |
|
1 |
MULTIFLASH - PENSKY-MARTENS CLOSED CUP MODULE |
Температура вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса |
|
2 |
MULTIFLASH - ABEL CLOSED CUP MODULE |
Температура вспышки нефтепродуктов в закрытом тигле по методу Абеля |
|
3 |
MULTIFLASH - CLEVELAND OPEN CUP MODULE |
Температура вспышки нефтепродуктов в открытом тигле по методу Кливленда |
|
4 |
MULTIFLASH TAG CLOSED CUP MODULE |
Температура вспышки нефтепродуктов в закрытом тигле по методу Тага |
|
5 |
SMALL SCALE (SETAFLASH) CLOSED CUP MODULE |
Температура вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса |
|
6 |
SETAFLASH SERIES 8 "ACTIVECOOL" CLOSED CUP TESTER |
Температура вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса |
|
7 |
SETAFLASH SERIES 8 "ACTIVECOOL" (CORROSION RESISTING) |
Температура вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса |
|
8 |
SETAFLASH SERIES 8 CLOSED CUP TESTER |
Температура вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса |
|
9 |
SETAFLASH SERIES 3 ACTIVE COOL |
Температура вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса |
|
10 |
SETAFLASH SERIES 3 PLUS CLOSED CUP TESTER |
Температура вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса |
|
11 |
SETAFLASH SERIES 3 OPEN CUP TESTER |
Температура вспышки нефтепродуктов в открытом тигле по методу Кливленда |
|
№ |
Модификация анализатора |
Реализуемый метод анализа |
|
12 |
SETA TAG CLOSED CUP TESTER |
Температура вспышки нефтепродуктов в закрытом тигле по методу Тага |
|
13 |
SETA SEMI-AUTOMATIC TAG OPEN CUP TESTER |
Температура вспышки нефтепродуктов в закрытом тигле по методу Тага |
|
14 |
SETA SEMI-AUTOMATIC CLEVELAND OPEN CUP TESTER |
Температура вспышки нефтепродуктов в открытом тигле по методу Кливленда |
|
15 |
SETA PENSKY-MARTENS CLOSED CUP TESTER |
Температура вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса |
|
16 |
SETA ABEL FLASH POINT TESTER |
Температура вспышки нефтепродуктов в закрытом тигле по методу Абеля |
Внешний вид анализаторов приведен на рисунках 1, 2 и 3.
Рисунок 1. Анализатор температуры вспышки нефтепродуктов модели MULTIFLASH (базовый блок)
Рисунок 2. Анализатор температуры вспышки нефтепродуктов модели SETAFLASH SERIES 3
Рисунок 3. Анализатор температуры вспышки нефтепродуктов модели SETAFLASH SERIES 8
-
1). Диапазон измерений температуры вспышки нефтепродуктов, оС:
от 0 до 360
от 80 до 400
± 3,0
±6,5
±6,0
±12,0
2,0
4,0
- в закрытом тигле
- в открытом тигле:
-
2). Пределы допускаемой абсолютной погрешности, °С:
в диапазоне температур вспышки в закрытом тигле:
- от 0 до 104 °С
- свыше 104 °С
в диапазоне температур вспышки в открытом тигле:
- от 80 до 150 °С
- свыше 150 °С
-
3) Повторяемость (сходимость) результатов измерений, °С не более: в диапазоне температур вспышки в закрытом тигле:
- от 0 до 104 °С
- свыше 104 °С
в диапазоне температур вспышки в открытом тигле:
- от 80 до 150 °С 3,0
- свыше 150 °С 4,0
-
4) Электрическое питание системы осуществляется переменным током частотой (50±1) Гц напряжением 220-+2222
-
5) Потребляемая электрическая мощность, В-А, не более 1,0
-
6) Габаритные размеры анализатора приведены в таблице 3
Таблица 3
|
Параметр |
Наименование модификации анализатора | ||||
|
Multi flash |
Setaflash series3 |
Setaflash series 8 |
Seta semiautomatic |
Seta Abel, Penskiy-Martens, Tag closed cup tester | |
|
Высота, мм, не более |
340 |
195 |
300 |
330 |
320 |
|
длина, мм, не более |
470 |
295 |
340 |
310 |
310 |
|
ширина, мм, не более |
420 |
140 |
380 |
290 |
290 |
|
Масса анализатора, кг, не более |
20 |
5 |
8 |
6,5 |
8 |
7) Срок службы, лет
10
|
Условия эксплуатации: о
|
от 15 до 25 от 30 до 80 от 84 до 106 |
