Сведения о средстве измерений: 47881-11 Счетчики частиц в жидкости

Номер по Госреестру СИ: 47881-11
47881-11 Счетчики частиц в жидкости
(AvCOUNT)

Назначение средства измерений:
Счетчики частиц в жидкости AvCOUNT модели AvCOUNT SA1000, AvCOUNT SA1200, AvCOUNT 2 SA1000 (далее - счётчики AvCOUNT) предназначены для измерения счетной концентрации частиц в суспензиях на основе минеральных или синтетических масел при изготовлении, эксплуатации и ремонте машин и приборов (рабочих жидкостей гидравлических систем привода и управления машин, приводов инструментов), контроле технологических процессов и качества продукции в соответствии с ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей».

сертификация программного обеспечения

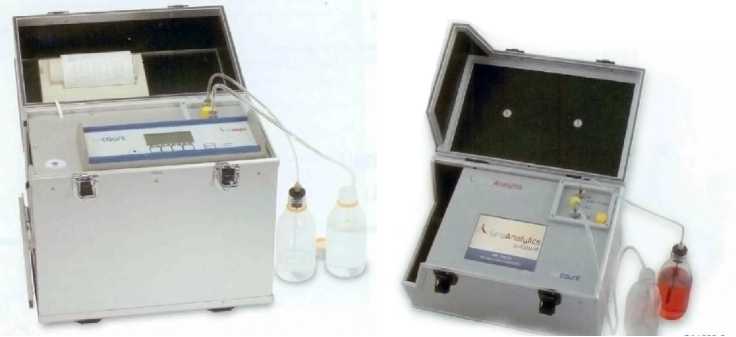

Внешний вид. Счетчики частиц в жидкости, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 26.09.2016
Номер записи - 136859
ID в реестре СИ - 359259
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет данных, модели AvCOUNT SA1000, модели AvCOUNT 2 SA1000, AvCOUNT 2 SA1000, AvCOUNT,

Производитель

Изготовитель - Фирма "Stanhope-Seta"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.

Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.

Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.

Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 20
Выдано извещений - 1
Кол-во периодических поверок - 10
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Счетчики частиц в жидкости (AvCOUNT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Stanhope-Seta"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
24549-03
01.04.2008
Анализаторы давления насыщенных паров, SETAVAP II
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
31779-06
01.06.2011
Вискозиметры капиллярные автоматические, 83545-2, 83542-0, 83541-3
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
37310-08
01.04.2013
Анализаторы содержания солей в нефти кондуктометрические, 99700-2, 99700-3
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
38663-08
24.12.2023
Анализаторы давления насыщенных паров, SETAVAP II
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
47029-11
16.06.2016
Анализаторы температуры вспышки нефтепродуктов, SETA TESTER
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
47098-11
16.06.2026
Анализаторы сероводорода в нефтепродуктах, H2S ANALYSER SA4000
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
47881-11
26.09.2016
Счетчики частиц в жидкости, AvCOUNT
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
49263-12
14.03.2017
Приборы портативные для измерения удельной электрической проводимости, 99708
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
57646-14
13.05.2024
Анализаторы солей в нефти, Seta 99700
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
69931-17
21.12.2022
Счетчики частиц в жидкости, AvCount 2
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
77856-20
17.03.2025
Анализаторы давления насыщенных паров, SetaVap 80600
Фирма "Stanhope-Seta" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.

Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).

Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики частиц в жидкости (AvCOUNT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • модели AvCOUNT SA1000
  • модели AvCOUNT 2 SA1000
  • 8 0 8 1 8 0 8
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • AvCOUNT 2 SA1000
  • 4 2 2 0 4 2 2
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • нет данных
  • AvCOUNT
  • 8 0 0 0 0 0 0

    Стоимость поверки Счетчики частиц в жидкости (AvCOUNT)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Счетчики AvCOUNT оснащены цифровыми интерфейсами RS-232C и USB типы A и В (модель AvCOUNT 2 SA1000).

    Управление осуществляется с помощью клавиш на передней панели счетчика с помощью внутреннего программного обеспечения «SAVCNT» (версия 2.AE и выше для моделей AvCOUNT SA1000 и AvCOUNT SA1200) или «AMF20030» (версия 1.15 и выше для модели AvCOUNT 2 SA1000), либо с помощью персонального компьютера посредством внешнего программного обеспечения «LOG & SHOW» (версия 3.3Е и выше). Программное обеспечение позволяет производить настройку параметров отображения результатов измерений, устанавливать режимы измерений, копировать результаты измерений, хранящиеся в памяти счетчика.

    Нормирование метрологических характеристик проведено с учетом того, что внутреннее программное обеспечение «SAVCNT» и «AMF20030» являются неотъемлемой частью счётчиков AvCOUNT.

    Внешнее программное обеспечение «LOG & SHOW» не может привести к искажениям результатов измерений, отображаемых на дисплее или передаваемых посредством цифрового выхода, так как предназначено для сбора, сохранения, удаления данных из памяти, настройки параметров измерения.

    Счетчики AvCOUNT имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

    Идентификационные данные программного обеспечения

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    LOG & SHOW

    LogShow

    3.3Е

    BB21B8B7E45BD4E8

    D77D97A2960BC85C

    MD5


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на лицевую панель счётчиков AvCOUNT и титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Метод измерений приведен в документе «Счетчики частиц в жидкости AvCOUNT модели AvCOUNT SA1000, AvCOUNT SA1200, AvCOUNT 2 SA1000. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к счётчикам AvCOUNT

    1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ».

    2. Техническая документация фирмы-изготовителя.

    Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений

    Вне сферы государственного регулирования обеспечения единства измерений.

    Поверка

    Поверка

    осуществляется по документу «Счетчики частиц в жидкости AvCOUNT модели AvCOUNT SA1000, AvCOUNT SA1200, AvCOUNT 2 SA1000. Методика поверки МП 242-1142-2011», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 18.03.2011 г.

    Основные средства поверки: Государственный стандартный образец счетной концентрации частиц в масле (МПМ) ГСО 9385-2009.


    Изготовитель


    фирма «Stanhope-Seta», Великобритания London Street, Chertsey, Surrey, KT16 8AP, UK
    E: info@seta-analytics.com
    T: +44 (0)1932 575000
    F: +44 (0)1932 568363

    Заявитель

    ЗАО «ЭПАК-Сервис»
    644065, г. Омск, ул. 50 лет Профсоюзов, 102
    Тел./факс: (3812) 433-883, 433-884

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 190005, Санкт-Петербург, Московский пр., 19 тел: (812) 251-76-01, факс: (812) 713-01-14 http://www.vniim.ru

    Принцип действия счетчиков AvCOUNT основан на регистрации ослабления оптического излучения. В качестве источника излучения используется лазерный светодиод. Частицы, попадая в освещенный рабочий объем, затеняют фотоприемник. Соотношение площадей освещенной и затененной областей пересчитывается в размер частицы, а количество последовательных затенений фотоприемника определяет количество частиц. Прокачка анализируемой пробы через измерительный тракт осуществляется за счет разрежения, создаваемого встроенным насосом.

    Конструктивно счетчики AvCOUNT выполнены в виде переносного блока, в котором размещается система пробоотбора, оптико-аналитическая система и термопринтер.

    Счетчики AvCOUNT могут использоваться для измерения промышленной чистоты жидкостей в магистральных линиях гидравлических систем с давлением жидкости не более 1 МПа.

    Результаты измерений представляются в виде интегральных и дифференциальных значений счётной концентрации частиц и индицируются на экран счётчика в реальном времени. Для вывода результатов измерений на печать используется встроенный термопринтер.

    Внешний вид. Счетчики частиц в жидкости (AvCOUNT), http://oei-analitika.ru

    модель AvCOUNT 2 SA1000

    модели AvCOUNT SA1000 и

    AvCOUNT SA1200

    Рисунок 1 - Внешний вид счетчиков AvCOUNT


    Комплектность поставки счётчиков AvCOUNT приведена в таблице 3.

    Таблица 3

    № п/п

    Наименование

    Количество

    1

    Счётчик AvCOUNT

    1 шт.

    2

    Методика поверки МП 242-1142-2011

    1 экз.

    3

    Руководство по эксплуатации

    1 экз.


    • 1. Диапазон измерений счетной концентрации частиц, см-3                от 100 до 101 2 3.

    • 2. Пределы допускаемой относительной погрешности, %                  ± 30.

    • 3. Номинальный объемный расход отбираемой пробы, см3/мин            (30± 5).

    • 4. Габаритные размеры, масса и потребляемая мощность приведены в таблице 2.

    Таблица 2

    № п/п

    Модели

    Г абаритные размеры, Д х Ш х В, мм

    Масса, кг

    Потребляемая мощность, В-А

    1

    AvCOUNT SA1000

    370 х 330 х 210

    11

    30

    2

    AvCOUNT SA1200

    3

    AvCOUNT 2 SA1000

    240 х 330 х 240

    12

    • 8. Условия эксплуатации:

      от 5 до 35 0С;

      от 10 до 70 %;

      от 84 до 106,7 кПа.

    - диапазон температуры окружающей среды

    - диапазон относительной влажности

    - диапазон атмосферного давления
