77856-20 Анализаторы давления насыщенных паров
(SetaVap 80600)
Назначение средства измерений:
Анализаторы давления насыщенных паров SetaVap 80600 (далее - анализаторы) предназначены для автоматического измерения давления насыщенных паров нефтепродуктов, нефти и продуктов нефтехимии.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
SetaVap 80600
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 8 | 10 | 1,25 |
| АО «СЖС Восток Лимитед» | Юридические лица | 2 | 3 | 1,50 |
| АО «АРКТИКГАЗ» | Юридические лица | 1 | 4 | 4,00 |
| Публичное акционерное общество "СЛАВНЕФТЬ-ЯРОСЛАВНЕФТЕОРГСИНТЕЗ" | Юридические лица | 1 | 4 | 4,00 |
| АРКТИК СПГ 2 ООО | Юридические лица | 1 | 2 | 2,00 |
| ПАО «Сургутнефтегаз» | Юридические лица | 1 | 2 | 2,00 |
| СУРГУТНЕФТЕГАЗ ПАО | Юридические лица | 1 | 2 | 2,00 |
| АО «СЖС Восток Лимитед» г.Новокузнецк | Юридические лица | 1 | 1 | 1,00 |
| Филиал АО «СЖС Восток Лимитед» в г.Новокузнецке | Юридические лица | 1 | 1 | 1,00 |
| ООО "СУРГУТХИМКОМПЛЕКТ" | Юридические лица | 1 | 1 | 1,00 |
| Публичное акционерное общество «СУРГУТНЕФТЕГАЗ» | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| АО "ЭПАК-Сервис" | Юридические лица | 1 | 1 | 1,00 |
| НОВАТЭК-ПУРОВСКИЙ ЗПК ООО | Юридические лица | 1 | 1 | 1,00 |
| ООО «НОВАТЭК-ПУРОВСКИЙ ЗПК» | Юридические лица | 1 | 1 | 1,00 |
| ООО «АРКТИК СПГ 2» | Юридические лица | 1 | 1 | 1,00 |
| ООО "Арктик СПГ2" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 5443f9bb-731e-9044-898b-454db129cab2 | 77856-20 | 2022-03-03 | — | актуальная |
| 7ebacff9-cf8e-6228-3357-9573e287b460 | 77856-20 | 2022-03-01 | 2022-03-03 | архивная |
| f5b8de89-0dad-6010-4b88-62b1da4043cb | 77856-20 | 2020-12-06 | 2022-03-01 | архивная |
| a86c2b4d-2f5a-22cb-471a-fb17ffddb216 | 77856-20 | 2020-05-07 | 2020-12-06 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Анализаторы оснащены встроенным программным обеспечением (далее - ПО). ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.1.7 |
|
Цифровой идентификатор ПО |
- |
наносится на титульный лист Руководства по эксплуатации типографским способом.
приведены в эксплуатационном документе.
Техническая документация фирмы изготовителя «Stanhope-Seta», Великобритания.
осуществляется по документу МП 74-251-2019 «ГСИ. Анализаторы давления насыщенных паров SetaVap 80600. Методика поверки», утвержденному ФГУП «УНИИМ» 05.12.2019 г.
Основные средства поверки:
- ГСО 8536-2004 стандартный образец абсолютного давления насыщенных паров нефтепродуктов (АДНП-10), интервал аттестованных значений давления насыщенных паров от 9 до 19 кПа, границы допускаемых значений относительной погрешности (Р=0,95) ±4 %;
- ГСО 8538-2004 стандартный образец абсолютного давления насыщенных паров нефтепродуктов (АДНП-30), интервал аттестованных значений давления насыщенных паров от 30 до 39 кПа, границы допускаемых значений относительной погрешности (Р=0,95) ±2,5 %;
- ГСО 8541-2004 стандартный образец абсолютного давления насыщенных паров нефтепродуктов (АДНП-100), интервал аттестованных значений давления насыщенных паров от 90 до 110 кПа, границы допускаемых значений относительной погрешности (Р=0,95) ±2,5 %;
- ГСО 9817-2011 стандартные образцы давления насыщенных паров нефтепродуктов (ДНП-ПА), интервал аттестованных значений давления насыщенных паров от 10 до 120 кПа, границы допускаемых значений относительной погрешности (P=0,95) ±(2,5-6) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов, как показано на рисунке 1.
Принцип действия анализаторов основан на измерении давления насыщенных паров пробы относительно вакуума. Вакуум создается путем поднятия поршня после всасывания образца в термостатированную измерительную камеру при закрытом входном клапане. Образовавшееся давление в камере равно давлению насыщенных паров образца, находящихся в равновесии с жидкостью при температуре 37,8 °С и объемном соотношении пар-жидкость, которое задается в соответствии с требованиями выбранного стандартного метода. Давление измеряется встроенным в поршень интегрированным датчиком давления.
Конструктивно анализатор представляет собой полностью автоматизированный прибор и состоит из испытательной камеры с подвижным поршнем; элементов Пельтье, обеспечивающих контроль температуры, нагрев и охлаждение испытательной камеры по мере необходимости; пользовательского интерфейса обработки результатов измерений и доступа к сохраненным результатам измерений; жидкокристаллического сенсорного дисплея для вывода результатов измерений и управления анализатором.

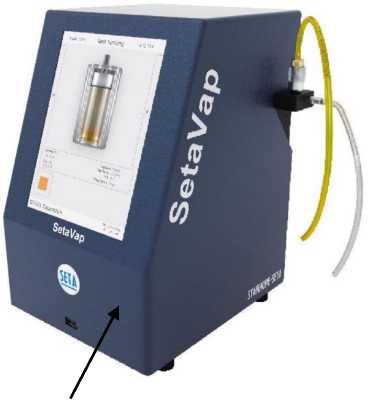

Общий вид анализаторов, обозначение места нанесения знака поверки представлены на рисунке 1.
