Номер по Госреестру СИ: 48044-11
48044-11 Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха Открытого акционерного общества "Новокузнецкий металлургический комбинат"
(Нет данных)
Назначение средства измерений:
Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха Открытого акционерного общества «Новокузнецкий металлургический комбинат» (далее - ИС)
предназначена для измерений объемного расхода, давления, разрежения, температуры; автоматического непрерывного контроля технологических параметров, их визуализации, регистрации и хранения, а также выполнения функций сигнализации.
Программное обеспечение
Структура и функции программного обеспечения (ПО) ИС:
ПО АРМ функционирует в SCADA-системе RSView32 Rockwell Automation Allen Bradley и осуществляет отображение измеренных значений параметров технологического процесса, хранение архивных данных в СУБД Microsoft Access 2000, формирование и отображение архивных данных, журнала сообщений, сигналов сигнализации.
ПО панелей оператора является приложением в PanelBuilder32 Rockwell Automation Allen Bradley и выполняет функцию отображения результатов измерений.
Встроенное ПО ИВК (метрологически значимая часть ПО ИС) функционирует в системе программирования контроллеров RSLogix 5000 v.16.0 Rockwell Automation Allen Bradley и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ, диагностику оборудования, обеспечение работы предупредительной и аварийной сигнализации.
Идентификация метрологически значимой части ПО ИС (ПО ИВК) выполняется по команде оператора, доступ защищен паролем. Идентификационные данные приведены в таблице 1.
Таблица 1
Наименование программы |
Идентификационное наименование программы |
Номер версии программы |
Цифровой идентификатор программы (хэш-код исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программы |
Проекты в системе программирования RSLogix 5000 v.16.0 Rockwell Automation Allen Bradley |
Проект: К_8_2 |
16.0 |
Для файла конфигурации проекта К_8_2: K_8_2.ACD 776E89F77274C15585E4D2EEEFCF11D9 |
MD5 |
Проект: К_10_2 |
16.0 |
Для файла конфигурации проекта К_10_2: K_10_2.ACD 2571E959EB3C3EBF4C44431540DC68B2 |
MD5 |
Метрологические характеристики ИС нормированы с учетом ПО ИВК.
Защита ПО ИВК и ПО панелей оператора соответствует уровню «А» по классификации МИ 3286-2010. Для защиты программного обеспечения АРМ от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита ПО АРМ соответствует уровню «С» по классификации МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведен в документе И-РЦЭ АСУ ТП-1-017-2010 «Автоматизированная система регулирования параметров МНЛЗ № № 1, 2 ЭСПЦ (Подсистемы «Уровень» и «Охлаждение»). Инструкция по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерительной автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха Открытого акционерного общества «Новокузнецкий металлургический комбинат»
-
1 ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
-
2 УРВ.2.061.ТО Техническое обеспечение. ЭСПЦ. МНЛЗ-1. Автоматизированная система управления зонами вторичного охлаждения и регулирования уровня в кристаллизаторах. АСУ ТП.
Поверка
Поверкаосуществляется по документу МП 48044-11 «Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха Открытого акционерного общества «Новокузнецкий металлургический комбинат». Методика поверки», утвержденной руководителем ГЦИ СИ ФГУ «Томский ЦСМ» 30.06.2011 г.
Основные средства поверки:
-
- средства измерений в соответствии с нормативной документацией по поверке первичных измерительных преобразователей;
-
- калибратор многофункциональный MC5-R. Основные метрологические
характеристики калибратора приведены в таблице 5.
Таблица 5
Наименование и тип средства поверки |
Основные метрологические характеристики | |
Диапазон измерений, номинальное значение |
Погрешность, класс точности, цена деления | |
Калибратор многофункциональный MC5-R |
Воспроизведение сигналов силы постоянного тока в диапазоне от 0 до 20 мА (при Rnarp = 800 Ом) |
А = ±(0,2- 10’Мпоказ. + 1) мкА |
Воспроизведение сигналов термопар типа ХА(К) по ГОСТ Р 8.585 в диапазоне температуры:
|
А = ±(0,1 + 140ЛТпоказ.) °С А = ±(0,1 + 0,240’3^ Тпоказ.) °С А = ±0,340’3^Тпоказ. °С | |
Воспроизведение сигналов термопреобразователей сопротивления Pt100 в диапазоне температуры:
|
А = ±0,10 °С А = ±(0,1 + 0,2540’3^ Тпоказ.) °С | |
Воспроизведение сигналов термопреобразователей сопротивления 100М в диапазоне температуры - от минус 60 до 200 °С |
А = ±(0,1 + 0,440’3^ Тпоказ.) °С | |
Примечания
|
Изготовитель
Открытое акционерное общество «Новокузнецкий металлургический комбинат» (ОАО «НКМК»)
Юр. адрес: Россия, 654010, Кемеровская обл., г. Новокузнецк, пл. Побед, д. 1
Почтовый адрес: Россия, 654010, Кемеровская обл., г. Новокузнецк, пл. Побед, д. 1
Тел. (3843) 79-22-20, факс (3843) 79-58-58
E-mail: kancelyariya@nkmk.ru
Интернет www.nkmk.ru
Испытательный центр
ГЦИ СИ Федерального государственного учреждения «Томский центр стандартизации, метрологии и сертификации» (ФГУ «Томский ЦСМ»). Регистрационный номер № 30113-08.
Юр. адрес: Россия, 634012, г. Томск, ул. Косарева, д.17-а Тел. (3822) 55-44-86, факс (3822) 56-19-61, 55-36-76 Е-mail: tomsk@tcsms.tomsk.ru
ИС является средством измерений единичного производства. Конструктивно ИС представляет собой трехуровневую распределенную систему. Измерительные каналы ИС состоят из следующих компонентов (по ГОСТ Р 8.596):
-
1) измерительные компоненты - первичные измерительные преобразователи (в том числе взрывозащищенные), имеющие нормированные метрологические характеристики (нижний уровень ИС);
-
2) комплексные компоненты - комплексы измерительно-вычислительные и управляющие на базе PLC (ИВК), построенные на контроллерах ControlLogix серии 1756 (средний уровень ИС);
-
3) вычислительные компоненты - автоматизированные рабочие места (АРМ) технолога и панели оператора (верхний уровень ИС);
-
4) связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому.
Измерительные каналы ИС имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований. ИС имеет в своем составе 80 ИК. Структурная схема ИС приведена на рисунке 1.
Принцип действия ИС заключается в следующем. ИС функционирует в автоматическом режиме. Первичные измерительные преобразователи выполняют измерение физических величин и их преобразование в унифицированный токовый сигнал (от 4 до 20 мА, от 0 до 5 мА), термоЭДС, электрическое сопротивление. ИВК (включающие два процессорных модуля) измеряют аналоговые унифицированные выходные сигналы измерительных преобразователей, сигналы с термопреобразователей сопротивления и термопар, выполняют их аналого-цифровое преобразование; осуществляют прием и обработку дискретных сигналов, формирование управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений технологических параметров. ИВК по цифровому каналу передают информацию на АРМ технолога и панели оператора, предназначенные для
лист № 2 всего листов 16 отображения параметров технологических процессов, состояния оборудования ИС, формирования сигналов аварийной сигнализации, хранения информации. Связующими компонентами ИС являются контрольные провода с медными жилами с ПВХ изоляцией КВВГ (для связи измерительных и комплексных компонентов), коаксиальный кабель 1786-RG6 (для связи комплексных компонентов с панелями оператора) и кабель UTP PVC Cable (для связи комплексных компонентов с АРМ технолога). Для связи ИВК и АРМ технолога построен цифровой канал связи по технологии Ethernet, для связи ИВК и панелей оператора - ControlNet.
ИС обеспечивает выполнение следующих основных функций:
-
1) измерение и отображение значений следующих физических величин:
-
- давления (воды, воздуха, азота, природного газа);
-
- разрежения (природного газа);
-
- объёмного расхода (воды, воздуха, природного газа);
-
- температуры (воды, металла, твердых поверхностей, окружающего воздуха);
-
2) первичная обработка результатов измерений;
-
3) хранение архивов значений параметров технологического процесса глубиной 2 месяца и построение трендов;
-
4) автоматическая диагностика состояния технологического оборудования и контроль протекания технологического процесса;
-
5) ведение журналов событий и аварий; формирование технологической и предупредительной, аварийной сигнализации;
-
6) выполнение функции защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;
-
7) ведение системы обеспечения единого времени.
Система обеспечения единого времени (СОЕВ) выполняет законченную функцию измерений и синхронизации времени. СОЕВ ИС включает в состав: ИВК, АРМ технолога, панели оператора и станцию связи, синхронизирующую время с сервером времени ОАО «НКМК». Сервер времени осуществляет прием точного времени через Интернет с использованием протокола NTP от тайм-серверов 2 уровня (Stratum 2). Системное время тайм-серверов согласовано с UTC (SU) с погрешностью, не превышающей 10 мкс. АРМ один раз в сутки по протоколу Windows XP обращается к станции связи, считывает точное время, корректирует свое время и устанавливает время в ИВК. Панели оператора считывают текущее время из ИВК. Расхождение времени АРМ и ИВК не превышает ± 5 с.
В комплект ИС входят технические и специализированные программные средства, а также документация, представленные в таблицах 2-4, соответственно.
Технические средства (измерительные и комплексные компоненты) представлены в таблице 2, программное обеспечение (включая программное обеспечение ИВК) и технические характеристики АРМ технолога и панелей оператора - в таблице 3, техническая документация -в таблице 4.
Таблица 3
№ |
Наименование |
ПО |
Количество |
1 |
В состав АРМ технолога входят: - компьютер, минимальные требования: процессор Pentium IV; 3.0 ГГц; 512 Мбайт ОЗУ; 80 Гбайт HDD; FDD; CDROM; Ethernet; Монитор 19”; клавиатура; мышь. |
Операционная система: Windows 95 или Windows NT или Windows 2000 Professional Service Pack 4. Прикладное ПО - SCADA-система RSView32 Rockwell Automation Allen Bradley; СУБД Microsoft Access 2000 |
4 |
2 |
Панель оператора PanelView Standart 550 Keypad/Touch |
Приложение PanelBuilder32 Rockwell Automation Allen Bradley |
6 |
3 |
Комплекс измерительновычислительный и управляющий на базе PLC на контроллерах ControlLogix серии 1756 |
Система программирования контроллеров в составе комплексов измерительно-вычислительных и управляющих на базе PLC RSLogix 5000 v.16 Rockwell Automation Allen Bradley |
2 |
Таблица 4
№ |
Наименование |
Количество |
1 |
И-РЦЭ АСУ ТП-1-017-2010 Автоматизированная система регулирования параметров МНЛЗ № № 1, 2 ЭСПЦ (Подсистемы «Уровень» и «Охлаждение»). Инструкция по эксплуатации |
1 |
2 |
Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха Открытого акционерного общества «Новокузнецкий металлургический комбинат». Паспорт |
1 |
3 |
Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха Открытого акционерного общества «Новокузнецкий металлургический комбинат». Методика поверки |
1 |
-
1 Метрологические характеристики измерительных каналов ИС приведены в таблице 2.
-
2 Параметры электрического питания:
от 12 до 42;
220 ± 22;
50 ± 1.
-
- напряжение питания постоянного тока, В
-
- напряжение питания переменного тока, В
-
- частота, Гц
-
3 Параметры выходных сигналов с первичных измерительных преобразователей:
-
3.1 Непрерывные сигналы (по ГОСТ 26.011):
-
- электрический ток, мА от 4 до 20, от 0 до 5.
-
3.2 Сигналы с термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками преобразования по ГОСТ 6651.
-
3.3 Сигналы с термопар с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585.
-
4 Параметры входных сигналов аналоговых модулей ввода/вывода ИВК
-
- Модуль 1756-IR61 (сигнал с ТС) от 4 до 4020 Ом;
-
- Модуль 1756-1Т61 (сигнал с термопар с НСХ по ГОСТ Р 8.585) от 300 до 1820 °С;
-
- Модуль 1756-IF61 (электрический ток) от 0 до 21 мА.
-
5 Коммуникационные каналы и характеристики интерфейсов
-
5.1 Информационный обмен между измерительными и комплексными компонентами ИС осуществляется по контрольным проводам с медными жилами с ПВХ изоляцией КВВГ.
-
5.2 Информационный обмен между компонентами среднего и верхнего уровней ИС осуществляется по интерфейсам ControlNet (для связи ИВК с панелями оператора) и Ethernet (для связи ИВК с АРМ технолога).
-
-
6 Условия эксплуатации
6.1 Измерительных и связующих компонентов ИС (помещение датчиков №1, 2, 3, 4)
-
- температура окружающего воздуха, °С:
-
- расходомеры, преобразователи давления измерительные от минус 40 до 40;
-
- датчики температуры:
-
- погружаемая часть
при измеряемой температуре от минус 40 до 40;
от 40 до 80;
от 90 до 110.
-
- контактные головки
-
- относительная влажность при 25 °С, %
-
- атмосферное давление, кПа
6.2 Комплексных и вычислительных компонентов ИС (пульт управления, помещение микропроцессорной техники):
|
от 0 до 40; от 40 до 80; от 90 до 110. |
-
7 Сведения о надежности
8.
7.1 Средний срок службы ИС, лет, не менее
-
8 Система обеспечения единого времени ИС согласована со шкалой координированного времени государственного первичного эталона Российской Федерации UTC (SU) с погрешностью в пределах ±10 с.

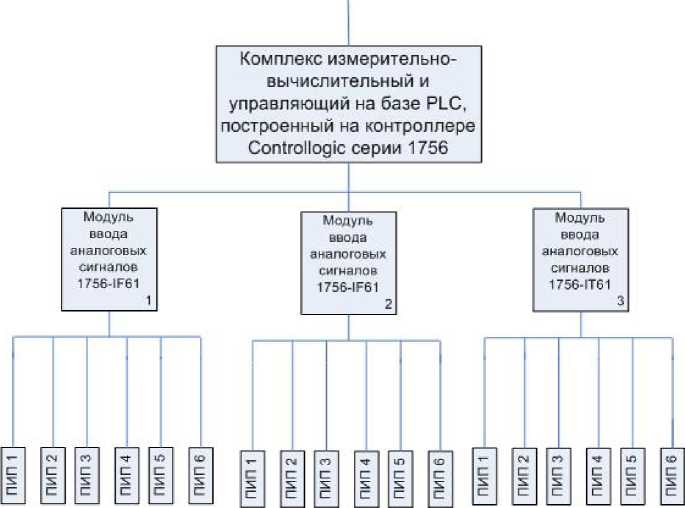

Комплекс измерительновычислительный и управляющий на базе PLC, построенный на контроллере Controllogic серии 1756


аналоговых

ПИП - первичный измерительный преобразователь
Рисунок 1 - Структурная схема ИС
Таблица 2
№ ИК |
Наименование ИК ИС |
Диапазон измерений физической величины, ед. измерений |
Параметры нормального (технологическо го) режима, ед. измерений |
СИ, входящие в состав ИК ИС |
Границы донускаемой основной ногрешности ИК |
Границы донускаемой ногрешности ИК в рабочих условиях | |||
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности компонента ИК |
Пределы допускаемой дополнительной погрешности компонента ИК | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1 |
Температура воды до кристаллизатора ручей 1 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления взрывозащищенный ТСМ-Ех |
31888-06 |
Д=±(0,25+0,0035|Ц °С |
- |
Д=±(0,35+ 0,0035|t|) °С |
Д=±(0,4+ 0,0035|t|) °С |
Модуль аналогового ввода/вывода серии 1756-IR6I комплекса измерительновычислительного и управляющего на базе PLC на контроллерах ControlLogix серии 1756 (далее - Модуль 1756-IR6I ИВК) |
15652-04 |
Y=±0,1 % |
Температурный коэффициент ±0,009 %/°С | ||||||
2 |
Температура воды после кристаллизатора ручей 1 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления в.зрыво.защищенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
Д=±(0,35+ 0,0035|t|) °С |
Д=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емнератлрный коэффициент ±0,009 %/°С | ||||||
3 |
Температура воды до кристаллизатора ручей 2 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления взрывозащищенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
Д=±(0,35+ 0,0035|t|) °С |
Д=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емнератлрный коэффициент ±0,009 %/°С | ||||||
4 |
Температура воды после кристаллизатора ручей 2 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления в.зрыво.затттитттенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
Д=±(0,35+ 0,0035|t|) °С |
Д=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емнератлрный коэффициент ±0,009 %/°С | ||||||
5 |
Температура воды до кристаллизатора ручей 3 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления в.зрыво.защиттгенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
Д=±(0,35+ 0,0035|t|) °С |
Д=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емнератлрный коэффициент ±0,009 %/°С | ||||||
6 |
Температура воды после кристаллизатора ручей 3 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления в.зрыво.затттитттенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
Д=±(0,35+ 0,0035|t|) °С |
Д=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емнератлрный коэффициент ±0,009 %/°С |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
7 |
Температура воды до кристаллизатора ручей 4 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления взрывозащищенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
A=±(0,35+ 0,0035|t|) °С |
A=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емпературный коэффициент ±0,009 %/°С | ||||||
8 |
Температура воды после кристаллизатора ручей 4 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления взрывозащищенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
A=±(0,35+ 0,0035|t|) °С |
A=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емпературный коэффициент ±0,009 %/°С | ||||||
9 |
Температура подшипника пароотсоса №14, т.1 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления взрывозащищенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
A=±(0,35+ 0,0035|t|) °С |
A=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емпературный коэффициент ±0,009 %/°С | ||||||
10 |
Температура подшипника пароотсоса №14, т.2 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления взрывозащищенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
A=±(0,35+ 0,0035|t|) °С |
A=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емпературный коэффициент ±0,009 %/°С | ||||||
11 |
Температура подшипника пароотсоса №15, т.1 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления взрывозащищенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
A=±(0,35+ 0,0035|t|) °С |
A=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емпературный коэффициент ±0,009 %/°С | ||||||
12 |
Температура подшипника пароотсоса №15, т.2 |
от 0 до 100 °С |
от 0 до 100 °С |
Термопреобразователь сопротивления взрывозащищенный ТСМ-Ех |
31888-06 |
A=±(0,25+0,0035|t|) °С |
- |
A=±(0,35+ 0,0035|t|) °С |
A=±(0,4+ 0,0035|t|) °С |
Модуль 1756-IR6I ИВК |
15652-04 |
Y=±0,1 % |
Т емпературный коэффициент ±0,009 %/°С | ||||||
13 |
Температура растворенного кислорода в расплавленном металле |
от 1300 до 1800 °С |
от 1300 до 1800 °С |
Прибор для измерения температуры жидких металлов и э. д. с. датчиков активности кислородных зондов Multi-Lab III TOX |
29752-05 |
A= ±1°С |
Д= ± 1°С |
A= ± 1,5 °С |
A= ± 2,6 °С |
Модуль 1756-IT6I ИВК |
15652-04 |
Y=±0,1 % |
Т емпературный коэффициент ±0,008 %/°С | ||||||
14 |
Давление воды на 1 ручей 1 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
15 |
Давление воды на 1 ручей 2 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
16 |
Давление воды на 1 ручей 3 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
17 |
Давление воды на 2 ручей 1 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
18 |
Давление воды на 2 ручей 2 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
19 |
Давление воды на 2 ручей 3 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
20 |
Давление воды на 3 ручей 1 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
21 |
Давление воды на 3 ручей 2 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
22 |
Давление воды на 3 ручей 3 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
23 |
Давление воды на 4 ручей 1 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
24 |
Давление воды на 4 ручей 2 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
25 |
Давление воды на 4 ручей 3 ЗВО |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
26 |
Давление воды на охлаждение кристаллизатора 1 ручей |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
27 |
Давление воды на охлаждение кристаллизатора 2 ручей |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
28 |
Давление воды на охлаждение кристаллизатора 3 ручей |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
29 |
Давление воды на охлаждение кристаллизатора 4 ручей |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
30 |
Давление воды на ЗВО 1 ручей |
от 0,1 до 16 кгс/см2 |
от 0,1 до 16 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
31 |
Давление воды на ЗВО 2 ручей |
от 0,1 до 16 кгс/см2 |
от 0,1 до 16 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
32 |
Давление воды на ЗВО 3 ручей |
от 0,1 до 16 кгс/см2 |
от 0,1 до 16 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
33 |
Давление воды на ЗВО 4 ручей |
от 0,1 до 16 кгс/см2 |
от 0,1 до 16 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
34 |
Давление воздуха на ЗВО 1 ручей |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
35 |
Давление воздуха на ЗВО 2 ручей |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
36 |
Давление воздуха на ЗВО 3 ручей |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
37 |
Давление воздуха на ЗВО 4 ручей |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
38 |
Давление воды на оборудование |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
39 |
Давление воздуха на ЗВО общее |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
40 |
Давление воды на ЗВО общее |
от 0,1 до 16 кгс/см2 |
от 0,1 до 16 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
41 |
Давление азота на вводе в помещение. Ручей № 1, 2 |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
42 |
Давление азота на вводе в помещение. Ручей № 3, 4 |
от 0,1 до 10 кгс/см2 |
от 0,1 до 10 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
43 |
Давление азота на управление клапанами. Ручей № 1, 2 |
от 0,1 до 4 кгс/см2 |
от 0,1 до 4 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
19422-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
44 |
Давление азота на управление клапанами. Ручей № 3, 4 |
от 0,1 до 40 кгс/см2 |
от 0,1 до 4 кгс/см2 |
Преобразователь давления измерительный 40.4385 |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±0,62 % |
Y= ±1,0 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
45 |
Расход воздуха на 1 ручей 1 ЗВО |
от 0,5 до 160 м3/ч |
от 0,5 до 160 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±3 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
46 |
Расход воздуха на 1 ручей 2 ЗВО |
от 0,1 до 250 м3/ч |
от 0,1 до 250 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±2,9 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
47 |
Расход воздуха на 1 ручей 3 ЗВО |
от 0,1 до 320 м3/ч |
от 0,1 до 320 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±2,9 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
48 |
Расход воздуха на 2 ручей 1 ЗВО |
от 0,5 до 160 м3/ч |
от 0,5 до 160 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±3 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
49 |
Расход воздуха на 2 ручей 2 ЗВО |
от 0,1 до 250 м3/ч |
от 0,1 до 250 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±2,9 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
50 |
Расход воздуха на 2 ручей 3 ЗВО |
от 0,1 до 320 м3/ч |
от 0,1 до 320 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±2,9 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
51 |
Расход воздуха на 3 ручей 1 ЗВО |
от 0,5 до 160 м3/ч |
от 0,5 до 160 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±3 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
52 |
Расход воздуха на 3 ручей 2 ЗВО |
от 0,5 до 250 м3/ч |
от 0,5 до 250 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±2,9 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
53 |
Расход воздуха на 3 ручей 3 ЗВО |
от 0,1 до 320 м3/ч |
от 0,1 до 320 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °C Y=±0,1 % / 10 В |
Y= ±2,9 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
54 |
Расход воздуха на 4 ручей 1 ЗВО |
от 0,1 до 160 м3/ч |
от 0,1 до 160 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
Y= ±3 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
55 |
Расход воздуха на 4 ручей 2 ЗВО |
от 0,1 до 250 м3/ч |
от 0,1 до 250 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
Y= ±2,9 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
56 |
Расход воздуха на 4 ручей 3 ЗВО |
от 0,1 до 320 м3/ч |
от 0,1 до 320 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
Y= ±2,9 % |
Y= ±3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
57 |
Расход воды на охлаждение оборудования |
от 0,1 до 630 м3/ч |
от 0,1 до 630 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
Y= ±0,93 % |
Y= ±1,4 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
58 |
Расход воды на 1 ЗВО 1 ручей |
от 0,1 до 4 м3/ч |
1,9 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
59 |
Расход воды на 2 ЗВО 1 ручей |
от 0,1 до 4 м3/ч |
1,7 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
60 |
Расход воды на 3 ЗВО 1 ручей |
от 0,1 до 4 м3/ч |
1,0 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
61 |
Расход воды на 1 ЗВО 2 ручей |
от 0,1 до 4 м3/ч |
1,9 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
62 |
Расход воды на 2 ЗВО 2 ручей |
от 0,1 до 4 м3/ч |
1,7 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
63 |
Расход воды на 3 ЗВО 2 ручей |
от 0,1 до 4 м3/ч |
1,0 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
64 |
Расход воды на 1 ЗВО 3 ручей |
от 0,1 до 4 м3/ч |
1,9 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
65 |
Расход воды на 2 ЗВО 3 ручей |
от 0,1 до 4 м3/ч |
1,7 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
66 |
Расход воды на 3 ЗВО 3 ручей |
от 0,1 до 4 м3/ч |
1,0 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
67 |
Расход воды на 1 ЗВО 4 ручей |
от 0,1 до 4 м3/ч |
1,9 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрV=±0,54 % | ||||||
68 |
Расход воды на 2 ЗВО 4 ручей |
от 0,5 до 4 м3/ч |
1,7 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20293-00 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
69 |
Расход воды на 3 ЗВО 4 ручей |
от 0,1 до 4 м3/ч |
1,0 м3/ч |
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», мод. ЭРСВ-310 |
20729-03 |
5=±(0,9+0,002/v+ +0,021/v2) % |
- |
5= ±4 % |
5= ±5 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
70 |
Расход воды на охлаждение кристаллизатора 1 ручей |
от 0,5 до 250 м3/ч |
от 0,5 до 250 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
5= ±2,0 % |
5= ±2,2 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
71 |
Расход воды на охлаждение кристаллизатора 2 ручей |
от 0,5 до 250 м3/ч |
от 0,5 до 250 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
5= ±2,0 % |
5= ±2,2 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
72 |
Расход воды на охлаждение кристаллизатора 3 ручей |
от 0,5 до 250 м3/ч |
от 0,5 до 250 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
20729-03 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
5= ±2,0 % |
5= ±2,2 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
73 |
Расход воды на охлаждение кристаллизатора 4 ручей |
от 0,5 до 250 м3/ч |
от 0,5 до 250 м3/ч |
Преобразователь давления измерительный серии 40 мод 4382 (Jumo dTRANS p02 Delta) |
32854-09 |
Y=±0,5 % |
Y=±0,1 % / 10 °С Y=±0,1 % / 10 В |
5= ±2,0 % |
5= ±2,2 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % | ||||||
74 |
Расход природного газа -СРПК№1 |
от 0,1 до 320 м3/ч |
от 0,1 до 320 м3/ч |
Датчик давления Метран-150CD1 |
32854-09 |
Y=±0,1 % |
На каждые 10 °С ± I 0,05 + 0,06Pm" |,% I Pb 0 |
Y= ±2,1 % |
Y= ±2,6 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
YрУ=±0,54 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
75 |
Расход воздуха - СРПК №1 |
от 0,1 до 3200 м3/ч |
от 0,1 до 3200 м3/ч |
Датчик давления Метран-150CD1 |
32854-09 |
y=±0,1 % |
На каждые 10 °С ± I 0,05 + 0,06Pm" |,% I Pb 0 |
y= ±2,1 % |
y= ±2,3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
Yру=±0,54 % | ||||||
76 |
Расход воздуха - СРПК №2 |
от 0,1 до 3200 м3/ч |
от 0,1 до 3200 м3/ч |
Датчик давления Метран-150CD1 |
32854-09 |
y=±0,1 % |
На каждые 10 °С ± I 0,05 + 0,06P'“" |,% I Pb 0 |
y= ±2,1 % |
y= ±2,3 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
Yру=±0,54 % | ||||||
77 |
Расход природного газа -СРПК №2 |
от 0,5 до 320 м3/ч |
от 0,5 до 320 м3/ч |
Датчик давления Метран-150CD1 |
32854-09 |
y=±0,1 % |
На каждые 10 °С ± I 0,05 + 0,06P'“" |,% I Pb 0 |
y= ±2,1 % |
y= ±2,6 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
Yру=±0,54 % | ||||||
78 |
Давление природного газа ССС №1 |
от 0 до 1000 кгс/м2 |
от 0 до 1000 кгс/м2 |
Преобразователь измерительный взрывозащищенный Сапфир-22ДИ-Вн 2120 |
7849-89 |
Y=±0,5 % |
- |
Y= ±0,61 % |
Y= ±0,69 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
Yру=±0,54 % | ||||||
79 |
Давление природного газа -СРПК №2 |
от 0 до 1000 кгс/м2 |
от 0 до 1000 кгс/м2 |
Преобразователь измерительный взрывозащищенный Сапфир-22ДИ-Вн 2120 |
7849-89 |
Y=±0,5 % |
- |
Y= ±0,61 % |
Y= ±0,69 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
Yру=±0,54 % | ||||||
80 |
Давление воздуха - СРПК №2 |
от 0 до 1000 кгс/м2 |
от 0 до 1000 кгс/м2 |
Преобразователь измерительный взрывозащищенный Сапфир-22ДИ-Вн 2120 |
7849-89 |
Y=±0,5 % |
- |
Y= ±0,61 % |
Y= ±0,69 % |
Модуль 1756-IF6I ИВК |
15652-04 |
Y=±0,1 % |
Yру=±0,54 % |
Примечания
-
1) В таблице приняты следующие обозначения: Д - абсолютная погрешность; 5 - относительная погрешность; y - приведенная погрешность; t - измеренное значение температуры; v - текущая скорость потока в трубопроводе; уру - приведенная погрешность в рабочих условиях; Ртах-максимальный верхний предел измерений, Рь-верхний предел измерений.
-
2) Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытания для целей утверждения типа с аналогичными техническими и метрологическими характеристиками
