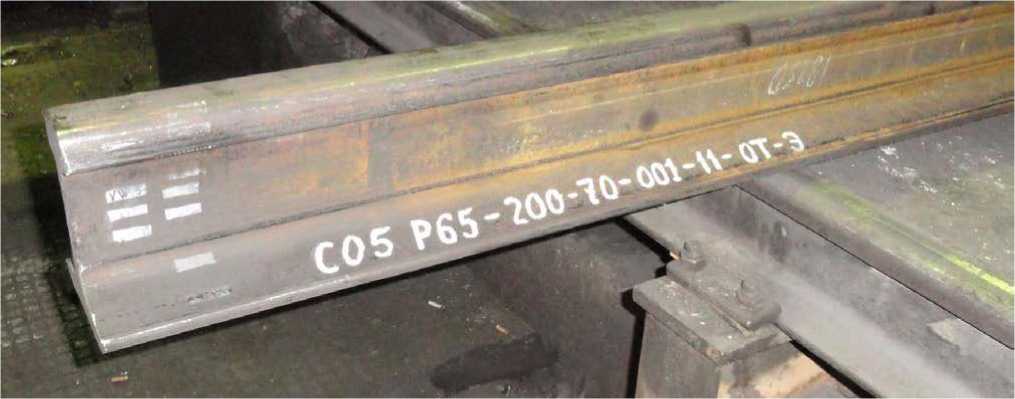

№п.п.

Обозначение

Описание

1

a

Тип рельса*:

Р43; Р50; Р65; Р65К; UIC54; UIC60; S43; 136RE

2

b

Длина переднего неконтролируемого конца, мм

3

c

Длина заднего неконтролируемого конца, мм

4

d

Трехзначный порядковый номер меры

5

e

Последние две цифры года выпуска

6

f

Категория рельса*:

ОТ - объемно термоупрочненный

ДТ - дифференцированно термоупрочненный

НТ - нетермоупрочненный

7

h

Способ производства рельса: К - кислородно-конверторный Э - электросталеплавильный.

Наименование и условное обозначение

Кол-во, шт.

Комплект мер моделей дефектов СО5

Количество и тип мер выбирается заказчиком

Паспорт

1

Методика поверки

1

Наименование параметра

Значение параметра

Длина меры, мм

18000:100000

Косина реза торцов, мм, не более

0,6

Номинальное значение ширины МД и его отклонение, мм

0,5±0,1

Номинальное значение глубины МД и его отклонение, мм:

EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3

EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6

UHS1, UHS2, UHF1, UHF2

UHES, UB1S, UHEF, UB1F, MW1, MW2, MW3, UB1, UHE

UHA, UHB, UHC, UHD

UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F

группы сверлений MH1, MH2, MH3 (84 отверстия)

1,0±0,1

1,5±0,1

40±5

сквозное

15±1

(e/2) ±1, где е - толщина шейки рельса

25±3

Номинальное значение длины МД и его отклонение, мм:

EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3

EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6

20,0±0,5

10,0±0,5

Номинальное значение диаметра МД и его отклонение, мм

UHS1, UHS2, UHF1, UHF2 группы сверлений MH1, MH2, MH3 (84 отверстия) группы сверлений MW1, MW2, MW3 (42 отверстия)

UHES, UB1S, UHEF, UB1F, MW1, MW2, MW3, UB1, UHE

UHA, UHB, UHC, UHD

UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F

3±0,5

2±0,1

Смещение оси симметрии МД относительно оси симметрии головки рельса,

EHL3, EHL8, EHL13, EHL18, EHA3, EHA8, EHA13, EHA18

±2,0

Смещение оси симметрии МД относительно оси симметрии подошвы рельса,

EBL2, EBL5, EBL8, EBL11, EBA2, EBA5, EBA8, EBA11

±2,0

Номинальное значение расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефекта и его отклонение, мм:

EHA2, EHA4, EHA7, EHA9, EHA12, EHA14, EHA17, EHA19

UHS1, UHS2, UHF1, UHF2

24,0±1,0

2±1,0

Номинальное значение расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта, мм, не более:

EBA1, EBA3, EBA4, EBA6, EBA7, EBA9, EBA10, EBA12

7,0

Номинальное значение расстояния от оси симметрии головки рельса до продольной оси моделей дефекта и его отклонение, мм:

EHL2, EHL4, EHL7, EHL9, EHL12, EHL14, EHL17, EHL19

24,0±1,0

Номинальное значение расстояния от края подошвы рельса до продольной оси моделей дефекта, мм, не более:

EBL1, EBL3, EBL4, EBL6, EBL7, EBL9, EBL10, EBL12

7,0

Номинальное значение расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм:

EHA1, EHA5, EHA6, EHA10, EHA11, EHA15, EHA16, EHA20

23,0±1,0

Номинальное значение расстояния от продольной оси МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм:

EHL1, EHL5, EHL6, EHL10, EHL11, EHL15, EHL16, EHL20

23,0±1,0

Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм

UHA, UHC

UHB, UHD

UHE

14,0±1,0

30,0±1,0

20,0±1,0

Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы рельса и его отклонение, мм UB1, UB1S, UB1F

UW1, UW1S, UW1F

UW2, UW2S, UW2F

UW3, UW3S, UW3F

UW4, UW4S, UW4F

UW5, UW5S, UW5F

UW6, UW6S, UW6F группы сверлений MW1, MW2, MW3 (42 отверстия)

S±1,0 (*)

(C-25) ±1 (**)

(C-15) ±1 (**)

(C-5) ±1 (**)

(C+5) ±1 (**)

(C+15) ±1 (**)

(C+25) ±1 (**)

(C+40) ⁺-⁵0 (**)

Номинальное значение расстояния между МД и его отклонение, мм:

EHA8-EHA7; EHA8-EHA9

50 ± 2

EBA1-EBA2; EBA2-EBA3

300 ± 2

EBA1-EHA2

175 ± 2

EHA2-EHA3; EHA3-EHA4; EBL1-EBL6

250 ± 2

EHA2-EHL5

355 ± 2

EHL5-EHL10; EBL3-EBL2; EHL1-EHL6; EBL2-

EBL1; EBL6-EBL5; EBL5-

125 ± 2

EBL4;

7Л -1- 0

EHL10-EHA5; EHL6-EHA1

70 2

глс -1- 0

EHA2-EHL1

605 ± 2

EBA1-EBL3

1555 ± 2

EHA2-EHL2

1905 ± 2

EHL2-EHL3; EHL3-EHL4; EHL4-EHL7; EHL7-EHL8; EHL8-EHL9

200 ± 2

UW5-UW4, UW3-UW2

64± 2

UW4-UW3

315± 2

UW6-UW1

380± 2

UHE-UW1

150± 5

UHA-UHB, UHC-UHD

100± 2

Номинальное значение угла наклона оси МД относительно плоскости

противоположной грани головки рельса и его отклонение, °

UHA, UHC

82 ± 1

UHB, UHD

90 ± 1

Номинальное значение угла наклона оси МД относительно вертикальной оси

симметрии рельса и его отклонение, °

UHS1, UHS2, UHF1, UHF2

4 ± 1

Номинальное значение угла наклона оси МД относительно основания

подошвы рельса и его отклонение, °

UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S,

0 ± 10

UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F

Номинальное значение расстояния от переднего

торца рельса до оси симметрии МД и его

отклонение, мм

EHA11, EHA12, EHA13, EHA14, EHA15, EBA7,

200⁺⁰-2 (при отсутствии заусенцев на торце)

EBA8, EBA9, VH3, VH4, VW3, VW4, VB3, VB4

500⁺⁰-2 (при наличии заусенцев на торце)

VB1, VB2, VW1, VW2, VH1,VH2, EHA6,

EHA8, EHA10, EBA4, EBA5, EBA6

6000 ± 5

EBA1

8130 ± 5

EHA2

8305 ± 5

UHS1

185 ± 1

UHS2

190 ± 1

UHES

195 ± 2

UW1S, UW2S, UW3S, UW4S, UW5S, UW6S,

MW1, MH1,UB1S

200 ⁺-⁰2

Пределы допускаемой абсолютной погрешности измерения, мм:

- смещения оси симметрии МД относительно оси симметрии головки рельса;

- смещения оси симметрии МД относительно оси симметрии подошвы рельс;

- расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефект;

- расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта;

- расстояния от оси симметрии головки рельса до продольной оси моделей дефекта;

- расстояния от края подошвы рельса до продольной оси моделей дефекта;

- расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса;

- расстояния от заднего торца рельса до МД;

±0,05

Пределы допускаемой абсолютной погрешности измерения, мм:

• - расстояния между МД;

• - расстояния от переднего торца меры до МД.

±| 0,30+0,15-

•(L-1) | (***)

Пределы допускаемой абсолютной погрешности измерения длины искусственных дефектов, мм

±0,05

Пределы допускаемой абсолютной погрешности измерения ширины искусственных дефектов, мкм

±0,2

Пределы допускаемой абсолютной погрешности измерения глубины искусственных дефектов:

для отверстий EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3

EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6, мкм

для отверстий UHS1, UHS2, UHF1, UHF2, UHA, UHB, UHC, UHD,UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F

для группы сверлений MH1, MH2, MH3 (84 отверстия),мм

±15

±0,2

±1

Пределы допускаемой абсолютной погрешности измерения косины реза торцов, мм

±0,2

Пределы допускаемой абсолютной погрешности измерения угла наклона оси МД относительно плоскости противоположной грани головки рельса, ' UHA, UHC, UHB, UHD

± 12

Пределы допускаемой абсолютной погрешности измерения угла наклона оси МД относительно вертикальной оси симметрии рельса, '

UHS1, UHS2, UHF1, UHF2

±12

Пределы допускаемой абсолютной погрешности измерения угла наклона оси МД относительно основания подошвы рельса, °

UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S,

UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F

± 2
