Номер по Госреестру СИ: 46994-11
46994-11 Комплекты мер моделей дефектов
(СО7)
Назначение средства измерений:
Комплекты мер моделей дефектов СО7 (далее по тексту - комплекты) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности для проведения поверки, калибровки и настройки системы контроля вихревым током ЭДДИТРОН и аналогичных, цифровой системы визуального контроля, входящих в состав линии неразрушающего контроля (ЛНК) железнодорожных рельсов, изготовленных по ГОСТ Р 51685-2000 и техническим условиям, разработанным на основе указанного государственного стандарта.
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.06.2016
Номер записи - 135765
ID в реестре СИ - 358165
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
СО7, нет данных,
Производитель
Изготовитель - ОАО "Новокузнецкий металлургический комбинат" (НКМК)
Страна - РОССИЯ
Населенный пункт - г.Новокузнецк
Уведомление о начале осуществления предпринимательской деятельности - Да
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№639 от 2017.03.24 О продлении сроков действия свидетельств (8 позиций)
Наличие аналогов СИ: Комплекты мер моделей дефектов (СО7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Новокузнецкий металлургический комбинат" (НКМК)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26348-04 |
Весы вагонные электромеханические для статического взвешивания, ВО2002-М ОАО "Новокузнецкий металлургический комбинат" (НКМК) (РОССИЯ г.Новокузнецк) |
1 год | |
|
26349-04 |
Весы вагонные электромеханические для статического взвешивания, Т675П150-М2 ОАО "Новокузнецкий металлургический комбинат" (НКМК) (РОССИЯ г.Новокузнецк) |
1 год | |
|
26352-04 |
Весы вагонные тензометрические для взвешивания в движении, РАМСЕЙ-КМК ОАО "Новокузнецкий металлургический комбинат" (НКМК) (РОССИЯ г.Новокузнецк) |
1 год | |
|
46994-11 15.06.2016 |
Комплекты мер моделей дефектов, СО7 ОАО "Новокузнецкий металлургический комбинат" (НКМК) (РОССИЯ г.Новокузнецк) |
ОТ |
2 года |
|
47417-11 05.08.2016 |
Комплекты мер моделей дефектов, СО5 ОАО "Новокузнецкий металлургический комбинат" (НКМК) (РОССИЯ г.Новокузнецк) |
ОТ |
2 года |
|
48044-11 |
Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха Открытого акционерного общества "Новокузнецкий металлургический комбинат", Нет данных ОАО "Новокузнецкий металлургический комбинат" (НКМК) (РОССИЯ г.Новокузнецк) |
ОТ |
1 год |
|
48047-11 |
Система измерительная автоматизированной системы управления тепловым режимом нагревательных печей участка рельсовых скреплений цеха сортового проката Открытого акционерного общества "Новокузнецкий металлургический комбинат", Нет данных ОАО "Новокузнецкий металлургический комбинат" (НКМК) (РОССИЯ г.Новокузнецк) |
ОТ |
1 год |
|
48048-11 |
Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 2 электросталеплавильного цеха Открытого акционерного общества "Новокузнецкий металлургический комбинат", Нет данных ОАО "Новокузнецкий металлургический комбинат" (НКМК) (РОССИЯ г.Новокузнецк) |
ОТ |
1 год |
|
48049-11 |
Система измерительная автоматизированной системы нагрева и сопровождения пакетов рельсов в закалочной печи рельсобалочного цеха Открытого акционерного общества "Новокузнецкий металлургический комбинат", Нет данных ОАО "Новокузнецкий металлургический комбинат" (НКМК) (РОССИЯ г.Новокузнецк) |
ОТ |
1 год |
|
70768-18 |
Резервуар стальной вертикальный цилиндрический, РВС-700 ОАО "Новокузнецкий металлургический комбинат" (НКМК) (РОССИЯ г.Новокузнецк) |
ОТ МП |
5 лет |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Комплекты мер моделей дефектов (СО7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплекты мер моделей дефектов (СО7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта в правом верхнем углу типографским способом и на торец меры в виде наклейки.
Сведения о методиках измерений
Сведения о методиках измерений
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации «Система контроля вихревым током ЭДДИТРОН ТМ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к
комплектам мер моделей дефектов СО7
ТУ 4381-040-14788411-2010 Комплект мер моделей дефектов СО7. Технические условия
Поверка
Поверкаосуществляется в соответствии с методикой поверки «Комплекты мер моделей дефектов СО7. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в январе 2011г.
Основные средства поверки:
- меры длины концевые плоскопараллельные по ГОСТ 9038-90, к.т. 1;
- рулетка измерительная по ГОСТ 7502-98, к.т. 1;
-
- штангенциркуль типа ШЦ-II по ГОСТ 166-89, предел погрешности измерения ±0,05;
-
- линейка измерительная по ГОСТ 427-75, предел погрешности измерения ±0,15;
-
- глубиномер индикаторный по ГОСТ 7661-67, наибольшая разность погрешностей индикатора на всем диапазоне измерения 15 мкм.
Изготовитель
Открытое акционерное общество «Новокузнецкий металлургический комбинат» (ОАО «НКМК»)Адрес: 654010, Россия, Кемеровская область, г. Новокузнецк, пл. Побед, 1
Тел. (3843) 79-22-20, факс (3843) 79-58-58
Сайт: http://www.nkmk.ru
e-mail: kancelyariya@nkmk.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ», аттестат аккредитации (Госреестр №30003-08)Адрес: 119361, г. Москва, ул.Озёрная, 46
Телефон: 437-56-33, факс: 437-31-47
Электронная почта: vniiofi@vniiofi.ru
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на поверхность железнодорожного рельса, для контроля которого предназначено средство вихретокового неразрушающего контроля, для поверки (калибровки) которого применяется данная мера.
Комплекты представляют собой набор металлических рельс с нанесенными на их рабочие поверхности моделями дефектов (МД).

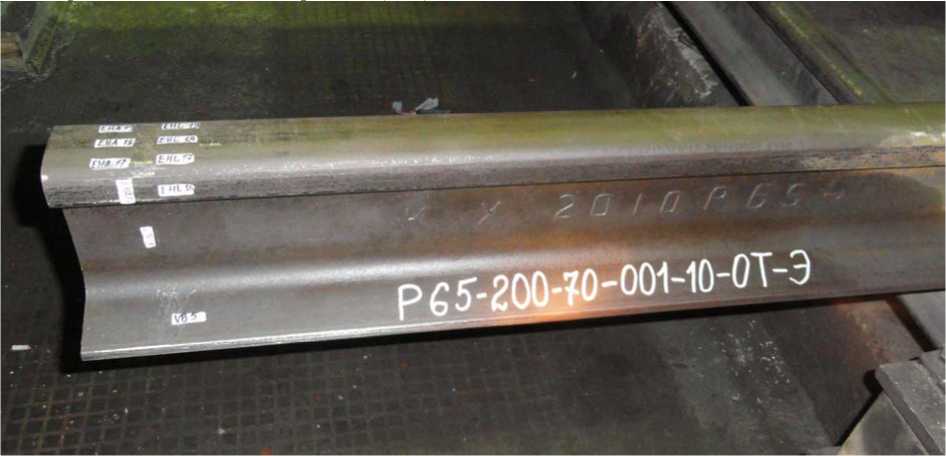

Рисунок 1 - Общий вид прибора.
В обозначении мер a-b-c-d-e-f-g принято:
|
№п.п. |
Обозначение |
Описание |
|
1 |
a |
Тип рельса*: Р43; Р50; Р65; Р65К; UIC54; UIC60; S43; 136RE |
|
2 |
b |
Длина переднего неконтролируемого конца, мм |
|
3 |
c |
Длина заднего неконтролируемого конца, мм |
|
4 |
d |
Трехзначный порядковый номер меры |
|
5 |
e |
Последние две цифры года выпуска |
|
6 |
f |
Категория рельса*: ОТ - объемно термоупрочненный ДТ - дифференцированно термоупрочненный НТ - нетермоупрочненный |
* В соответствиями с требованиями заказчика
Основные метрологические и технические характеристики комплектов приведены в таблице 1.
Таблица 1.
|
Наименование параметра |
Значение параметра |
|
Длина меры, мм |
18000:100000 |
|
Косина реза торцов, мм, не более |
0,6 |
|
Номинальное значение ширины МД и его отклонение, мм |
0,5±0,1 |
|
Номинальное значение глубины МД и его отклонение, мм: EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3 EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6 |
1,0±0,1 |
|
не более 1,58 | |
|
Номинальное значение длины МД и его отклонение, мм: EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3 EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6 |
20,0±0,5 |
|
10,0±0,5 | |
|
Смещение оси симметрии МД относительно оси симметрии головки рельса, мм, не более: EHL3, EHL8, EHL13, EHL18, EHA3, EHA8, EHA13, EHA18 |
±2,0 |
|
Смещение оси симметрии МД относительно оси симметрии подошвы рельса, мм, не более: EBL2, EBL5, EBL8, EBL11, EBA2, EBA5, EBA8, EBA11 |
±2,0 |
|
Номинальное значение расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефекта и его отклонение, мм: EHA2, EHA4, EHA7, EHA9, EHA12, EHA14, EHA17, EHA19 |
24,0±1,0 |
|
Номинальное значение расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта, мм, не более: EBA1, EBA3, EBA4, EBA6, EBA7, EBA9, EBA10, EBA12 |
7,0 |
|
Номинальное значение расстояния от оси симметрии головки рельса до продольной оси моделей дефекта и его отклонение, мм: EHL2, EHL4, EHL7, EHL9, EHL12, EHL14, EHL17, EHL19 |
24,0±1,0 |
|
Номинальное значение расстояния от края подошвы рельса до продольной оси моделей дефекта, мм, не более: EBL1, EBL3, EBL4, EBL6, EBL7, EBL9, EBL10, EBL12 |
7,0 |
|
Номинальное значение расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм: EHA1, EHA5, EHA6, EHA10, EHA11, EHA15, EHA16, EHA20 |
23,0±1,0 |
|
Номинальное значение расстояния от продольной оси МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм: EHL1, EHL5, EHL6, EHL10, EHL11, EHL15, EHL16, EHL20 |
23,0±1,0 | |
|
Номинальное значение расстояния между МД и его отклонение, мм: EHA8-EHA7; EHA8-EHA9 EBA1-EBA2; EBA2-EBA3 EBA1-EHA2 EHA2-EHA3; EHA3-EHA4; EBL1-EBL6 EHA2-EHL5 EHL5-EHL10; EBL3-EBL2; EHL1-EHL6; EBL2-EBL1; EBL6-EBL5; EBL5-EBL4; EHL10-EHA5; EHL6-EHA1 EHA2-EHL1 EBA1-EBL3 EHA2-EHL2 EHL2-EHL3; EHL3-EHL4; EHL4-EHL7; EHL7-EHL8; EHL8-EHL9 |
50 ± 2 300 ± 2 175 ± 2 250 ± 2 355 ± 2 125 ± 2 70 ± 2 605 ± 2 1555 ± 2 1905 ± 2 200 ± 2 | |
|
Номинальное значение расстояния от переднего торца рельса до оси симметрии МД и его отклонение, мм EHA11, EHA12, EHA13, EHA14, EHA15, EBA7, EBA8, EBA9, VH3, VH4, VW3, VW4, VB3, VB4 VB1, VB2, VW1, VW2, VH1,VH2, EHA6, EHA8, EHA10, EBA4, EBA5, EBA6 EBA1 EHA2 |
200+0-2 (при отсутствии заусенцев на торце) 500+0 2 (при наличии заусенцев на торце) | |
|
6000 ± 5 8130 ± 5 8305 ± 5 | ||
|
Номинальное значение расстояния от заднего торца рельса до оси симметрии МД и его отклонение, мм EHA16, EHA17, EHA18, EHA19, EHA20, EBA10, EBA11, EBA12, VH5, VH6, VW5, VW6, VB5, VB6 |
70+0-2 (при отсутствии заусенцев на торце) 500+0-2 (при наличии заусенцев на торце) | |
|
Пределы допускаемой абсолютной погрешности измерения: - смещения оси симметрии МД относительно оси симметрии головки рельса, мм; - смещения оси симметрии МД относительно оси симметрии подошвы рельса, мм; - расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефекта, мм; - расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта, мм; - расстояния от оси симметрии головки рельса до продольной оси моделей дефекта, мм; - расстояния от края подошвы рельса до продольной оси моделей дефекта, мм; - расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса, мм; - расстояния между МД, мм; - расстояния от переднего торца меры до МД, мм; - расстояния от заднего торца рельса до МД, мм; |
±0,05 | |
|
Пределы допускаемой абсолютной погрешности измерения длины искусственных дефектов, мм |
±0,05 | |
|
Пределы допускаемой абсолютной погрешности измерения ширины искусственных дефектов, мкм |
±0,2 |
|
Пределы допускаемой абсолютной погрешности измерения глубины искусственных дефектов, мкм |
15 |
|
Пределы допускаемой абсолютной погрешности измерения косины реза торцов, мм |
±0,2 |
|
Срок годности, лет |
7 |
|
Температура эксплуатации, °С |
5^40 |
|
Относительная влажность воздуха, % |
20^80 |
