Системы с модулями оптического рефлектометра серий FTB-7200х, FTB-7300х, FTB-7400х, FTB-7500х, FTB-7300Ех, FTB-7400Ех, FTB-7500Ex, FTB-7600Ex предназначены для измерений ослабления методом обратного рассеяния в одномодовых и многомодовых оптических волокнах оптических кабелей, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля. Принцип действия систем с модулями оптического рефлектометра основан на зондировании волоконно - оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.

Системы с комплексным модулем FTB-5700 позволяют проводить измерения поляризационно - модовой дисперсии (ПМД), хроматической дисперсии (ХД) и длины (расстояния) до мест неоднородностей. С помощью системы с комплексным модулем FTB-5700 возможно параллельное измерение трех параметров (длина волокна, ХД, ПМД), а результаты измерений могут быть оформлены одним протоколом.

Системы с универсальным тестовым модулем FTB-3930 позволяют измерять мощность оптического излучения и оптические потери на отражение в диапазоне от 800 до 1650 нм. Модуль может быть выполнен в трех модификациях для проведения измерений в различных диапазонах мощности оптического излучения: FTB-3932 от 10 до минус 70 дБм, FTB-3932X от 26 до минус 55 дБм, FTB-3933 от 6 до минус 73 дБм. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения тестового модуля выполнен из полупроводниковых лазеров с длинами волн 1310, 1550, 1650 нм, и из светоизлучающих диодов с длинами волн 850, 1300 нм. Также данные модули могут опционально иметь в своем составе переговорное устройство и визуальный детектор повреждений, который позволяет визуально оценить целостность волоконнооптической линии.

Системы с модулями анализаторов оптического спектра (далее - ОSА) FTB-5240S и FTB-5240S-₽ предназначены для измерений длины волны и проведения анализа оптического

Лист № 2 Всего листов 25 спектра в волоконно-оптических передающих системах. Поставляется в двух модификациях, FTB-5240S и FTB-5240S-P, отличающимися наличием встроенного контроллера поляризации.

Встроенные измерители средней мощности оптического излучения систем РМ3, РМ2Х предназначены для измерений мощности оптического излучения. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

Системы с модулями анализаторов цифровых линий связи FTB - 8105 / 8115 / 8120 / 8120NG / 8120NGE / 8130 / 8130NG / 8130NGE предназначены для измерений параметров при настройке, вводе в эксплуатацию и техническом обслуживании в процессе эксплуатации цифровых каналов и трактов плезиохронной/синхронной иерархии (PDH/SDH) на скоростях передачи 2,048; 8,448; 34,368; 139,264; 155,520; 622,080; 2448,320; 9953,28 Мбит/с, в том числе на оптических стыках STM-1, STM-4, STM-16, STM-64 на длинах волн 1310 и 1550 нм, иерархии скоростей, соответствующих стандартам DSn/SONET, а также иерархии скоростей Ethernet (в зависимости от используемого модуля).

В основе работы систем с модулями анализаторов цифровых линий связи лежит принцип воспроизведения встроенным генератором эталонной частоты, формирования цифровых сигналов с заданной скоростью и логического сравнения принимаемого цифрового сигнала с формируемым сигналом. Системы с модулями анализаторов цифровых линий связи имеют встроенный микропроцессор, графический интерфейс пользователя и библиотеку тестового программного обеспечения сетей PDH/DSn/SDH/SONET/Ethernet. Поддержка сменными модулями соответствующих функций приведена в таблице 1.

Конструктивно система выполнена в прямоугольном корпусе в виде переносного прибора и представляет собой базовый блок с устанавливаемыми в нем сменными модулями.

Основные элементы управления системой расположены на передней панели.

Система имеет двухслотовую конфигурацию, позволяющую одновременную установку двух сменных модулей.

Системы снабжены оптическим соединителем для подключения оптического волокна со штатным типом соединителя FC, который может быть опционально заменен на соединители типа SC, ST, E-2000 и т.д.

Таблица 1

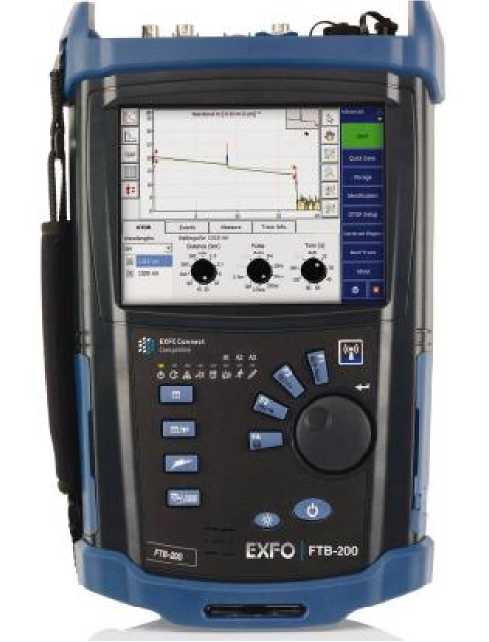

Рисунок 1 - Общий вид систем оптических измерительных FTB-200

3

Рисунок 2 - Схема корпуса системы оптических измерительных FTB-200 (вид сзади/сбоку)

1 - место нанесения маркировки; 2, 3 - места нанесения защитных наклеек
