Номер по Госреестру СИ: 35105-10
35105-10 Измерители оптической мощности
(PPM-350)
Назначение средства измерений:
Измерители оптической мощности PPM-350 (далее - PON-измерители) предназначены для измерений оптической мощности в волоконно-оптических кабелях пассивных оптических сетей (PON) в системах «волокно в дом» (FTTH).
Внешний вид.
Измерители оптической мощности
Рисунок № 1
Внешний вид.
Измерители оптической мощности
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 26.08.2025
Номер записи -
ID в реестре СИ - 344138
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РРМ-353С, РРМ-352С-VFL-EA, РРМ-352С, РРМ-350С, РРМ-350, нет данных, модель PPM-352C, мод. PPM-352C, Измеритель оптической мощности РРМ-350, модель PPM-352C-VFL, Измеритель оптической мощности PPM-352C, PPM-352С-ЕI, PPM-352C-VFL, PPM-352C, PPM-352, EXFO PPM-352C-VFL-EI, EXFO PPM-352C-EI, EXFO EPM-53-RB,
Производитель
Изготовитель - Фирма "EXFO Electro-Optical Engineering Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 143
Выдано извещений - 2
Кол-во периодических поверок - 110
Кол-во средств измерений - 40
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1803 от 2021.08.18 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
Наличие аналогов СИ: Измерители оптической мощности (PPM-350)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "EXFO Electro-Optical Engineering Inc."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
18354-99 |
Тестер оптический, LTS-3900 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
18354-99 |
Тестер оптический, LTS-3900 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
18354-99 |
Тестер оптический, LTS-3900 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
19469-00 |
Рефлектометры оптические с оптическими модулями FTB-7223B, FTB-7323B, FTB-7212C, FTB-300 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
20218-00 |
Аттенюатор оптический перестраиваемый, FVA-60B-B89 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
22037-01 |
Система тестирования волоконно-оптических компонентов, IQ-200 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
22472-02 |
Анализатор поляризационной модовой дисперсии, IQ-203/IQ-5500/IQ-2123BP Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
24583-03 |
Рефлектометры оптические, FTB400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
24583-03 |
Рефлектометры оптические, FTB400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
24583-03 |
Рефлектометры оптические, FTB400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
24583-03 |
Рефлектометры оптические, FTB400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
24937-03 |
Рефлектометры оптические, FTB300 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
24938-03 |
Ваттметры оптические, FOT-93A Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
26275-04 |
Система измерительная оптическая, IQ-200 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
28226-04 |
Тестеры оптические, FOT-920 мод. FOT-922-BR23BL-EI Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
28227-04 |
Тестеры оптические, FOT-930 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
28227-04 |
Тестеры оптические, FOT-930 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
28357-04 |
Аттенюаторы оптические, FVA-60B мод. FVA-60B-B-EI Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
28593-05 |
Мини-рефлектометры оптические, FTB-100B Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
29065-07 01.02.2012 |
Мини-рефлектометры оптические, FTB-100B Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
29066-07 01.02.2012 |
Системы оптические измерительные, FTB-400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
30848-05 01.01.2011 |
Системы оптические измерительные, FTB-400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
34075-07 01.04.2012 |
Системы оптические измерительные, FTB-200 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
34305-07 |
Система тестирования волоконно-оптических компонентов, IQS-12001B Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
34305-07 |
Система тестирования волоконно-оптических компонентов, IQS-12001B Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
35100-07 01.07.2012 |
Тестеры оптические, EOT-100 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
35101-07 01.07.2012 |
Тестеры оптические, EOT-500 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
35102-07 01.07.2012 |
Тестеры оптические, FOT-300 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
35103-07 01.07.2012 |
Тестеры оптические, FOT-600 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
35104-07 01.07.2012 |
Тестеры оптические, FOT-930 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
35105-07 01.07.2012 |
Измерители оптической мощности, PPM-350B Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
35105-10 26.08.2025 |
Измерители оптической мощности, PPM-350 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
36239-07 01.12.2012 |
Мини-рефлектометры оптические, AXS-100/110 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
37933-08 01.06.2013 |
Мини-рефлектометры оптические, FTB-150 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ |
1 год |
42971-09 01.01.2015 |
Анализаторы кабельных линий, Cable SHARK Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
2 года |
44792-10 26.08.2021 |
Системы оптические измерительные, FTB-500 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
45031-10 26.08.2021 |
Системы оптические измерительные, FTB-200 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
45258-10 |
Системы оптические измерительные с модулями, FTB-500 (системы) PM-503, FTB-5240B, FTB-8130NGE-1, FTB-7400E-0023B (модули) Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ |
1 год |
45355-10 26.08.2021 |
Системы измерений и контроля параметров волоконно-оптических линий связи, NQMSfiber Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ |
1 год |
29070-05 01.05.2010 |
Тестеры оптические, FOT Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
29069-05 01.05.2010 |
Источники оптического излучения, FLS-2600 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
29068-05 01.05.2010 |
Источники оптического излучения, FLS-130А модификаций FLS-132А и FLS-135А Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
29067-05 01.05.2010 |
Аттенюаторы оптические, FVA-60В Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
29066-05 01.05.2010 |
Системы оптические измерительные, FTB-400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
29065-05 01.05.2010 |
Мини-рефлектометры оптические, FTB-100В Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
Кто поверяет Измерители оптической мощности (PPM-350)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 1 | 0 | 3 | 0 | 2 | 0 | 2 | |
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
Пермский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Ульяновский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Челябинский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 44 | 0 | 44 | 2 | 43 | 0 | 43 | |||
ООО "Концепт Эксперт" (RA.RU.310529) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
Ульяновский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 6 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
Пермский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 21 | 4 | 17 | 0 | 21 | 4 | 17 | |||
Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 23 | 0 | 22 | 0 | 18 | 0 | 18 | |||
Пермский филиал ОАО "Ростелеком" (1642) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Иркутский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 3 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители оптической мощности (PPM-350)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Ростовский ЦСМ Ростовская область |
6975 | 8655 |
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
10334 | 8655 |
Программное обеспечение
PON-измеритель функционирует под управлением микроконтроллера, используется встроенное программное обеспечение (ПО). ПО состоит из единого модуля, выполняющего функции определения вносимого ослабления в зависимости от числа шагов микроэлектродвигателя, управляющего положением светофильтра, и отображения на экране прибора информации в удобном для оператора виде.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части PON-измерителя. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
LE0292 |
Номер версии (идентификационный номер) ПО |
1.0.9.2 и выше |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Измерители оптической мощности PPM-350. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям оптической мощности PPM-350-
1. ГОСТ 8.585-2013. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
-
2. ГОСТ Р 8.720-2010. «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основное средство поверки:
Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС, ГР СИ № 53225-13.
Основные метрологические характеристики:
Диапазон измеряемой средней мощности оптического излучения: от 10-10 до 10-2 Вт. Диапазон длин волн исследуемого излучения: 600 - 1700 нм. Пределы допускаемой относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне от 10-10 до 240’3 Вт ± 2,5 %, в диапазоне от 240’3 до 10-2 ± 3,5 %.
Изготовитель
Фирма «EXFO Electro-Optical Engineering Inc.», Канада.Адрес: 400 Godin Avenue, Vanier (Quebec), G1M 2K2 Canada.
Тел/факс: +1 418 683-0211, +1 418 683-2170.
E-mail: info@exfo.com, www.exfo.com
Заявитель
Закрытое акционерное общество «Концепт Технологии» (ЗАО «Концепт Технологии») Юридический (почтовый) адрес: 117574, г. Москва, Одоевского пр., д.3, корп.7, пом. ТАРП ИНН 7728545404Тел/факс: (495) 775-31-75
E-mail: info@c-tt.ru, www.c-tt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Юридический (почтовый) адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (499) 792-07-03
Принцип действия PON-измерителей основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. 2-портовый PON-измеритель с помощью внутреннего разветвителя позволяет измерять уровни входящего и исходящего потока в сквозном режиме передачи одновременно для всех сигналов. Наличие встроенных фильтров позволяет измерять мощность индивидуально для каждой длины волны: 1310, 1490 и 1550 нм. Серия PPM-350 представлена шестью моделями: PPM-351B, PPM-352B, PPM-352B-EG, PPM-352B-EG-ER, PPM-352C и PPM-353C. Измерители моделей PPM-352C и PPM-353C могут опционально иметь в своем составе визуальный детектор повреждений (VFL), который позволяет зрительно оценивать целостность волоконно-оптической линии. PON-измеритель функционирует под управлением микроконтроллера, использовано встроенное программное обеспечение. PON-измерители выполнены в малогабаритном пластмассовом корпусе.
Измерители соответствуют рангу рабочего средства измерений средней мощности согласно поверочной схеме ГОСТ 8.585-2005.

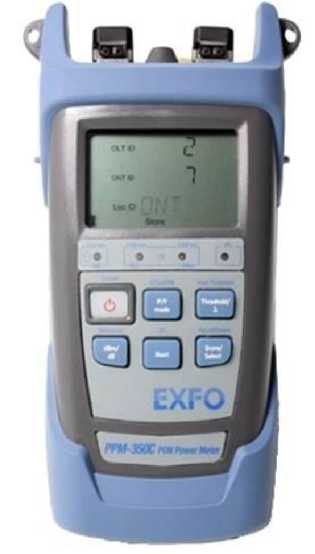

Рисунок 1 - Общий вид измерителей оптической мощности PPM-350

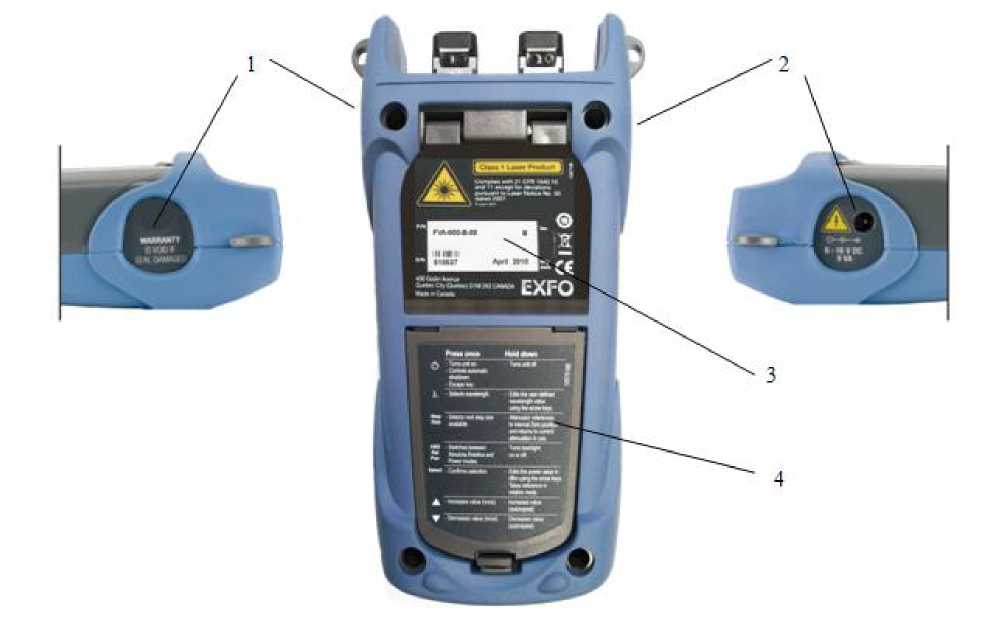

Рисунок 2 - Схема корпуса измерителей оптической мощности PPM-350 (вид сзади/сбоку)
1, 2 - места нанесения защитных наклеек; 3 - место нанесения маркировки (под откидывающейся подставкой); 4 - аккумуляторный отсек.
PON-измерителей приведены в таблицах 2 - 4.
Таблица 2
Характеристика |
Модель | ||||
PPM-351B |
PPM-352B |
PPM-352B-EG |
PPM-352B-EG-ER | ||
Число измерительных портов |
1 |
2 |
2 |
2 | |
Длины волн калибровки, нм |
1310, 1490, 1550 | ||||
Диапазон измерений уровня оптической мощности для непрерывного потока данных, дБм |
1310 нм 1490 нм 1550 нм |
-15...+5,5 -33...+1 -36...+15 |
-15...+5,5 -33...+1 -36...+15 |
-24.+5,5 -33.+1 -36.+15 |
-40.+10 -40.+12 -40.+25 |
Диапазон измерений уровня оптической мощности на длине волны 1310 нм в прерывистом режиме, дБм |
-15...+5,5 |
-15.+5,5 |
-24.+5,5 |
-33.+10 |
Таблица 3
Характеристика |
Модель | ||
PPM-352C |
PPM-353C | ||
Число измерительных портов |
2 |
2 | |
Длины волн калибровки, нм |
1310, 1490, 1550 |
1310, 1490 | |
Диапазон измерений уровня оптической мощности для непрерывного потока данных, дБм |
1310 нм 1490 нм 1550 нм |
-40.+8 -40.+12 -40.+25 |
-40.+8 -40.+12 |
Диапазон измерений уровня оптической мощности на длине волны 1310 нм в прерывистом режиме, дБм |
-30.+8 | ||
Диапазон измерений уровня мощности непрерывного оптического излучения на длинах волн калибровки, дБм |
-40.+25 |
Таблица 4
Вносимые потери в сквозном режиме, дБ, не более |
1,7 |
Пределы допускаемого значения относительной погрешности измерений уровня мощности непрерывного оптического излучения на длинах волн калибровки при уровне мощности (-7±0,5) дБм, дБ |
±0,5 |
Электропитание |
3 батареи типа AA |
Габаритные размеры измерителя, мм, не более |
195x100x57 |
Масса измерителя, кг, не более |
0,4 |
Условия эксплуатации: температура окружающей среды, °С |
- 10 ...+ 50 |
относительная влажность воздуха при +20оС, %, не более |
95 |
Ссылки на другие типы СИ
- 20440-00 Нивелиры лазерные
- 17295-98 Измерители переходного зату...
- 11868-06 Анализаторы концентрации во...
- 67626-17 Весы лабораторные
- 24716-03 Хроматографы
- 81101-20 Спектрометры оптико-эмиссио...
- 20873-01 Термогигрометры
- 35959-07 Комплексы поверочные автома...
- 66751-17 Система автоматизированная ...
- 74304-19 Резервуар стальной горизонт...
