Номер по Госреестру СИ: 44792-10
44792-10 Системы оптические измерительные
(FTB-500)
Назначение средства измерений:
Системы оптические измерительные FTB-500 (далее - системы) с модулями FTB-7200х, FTB-7300х, FTB-7400^ FTB-7500х, FTB-7400Ех, FTB-7500Ex, FTB-7600Ex, FTB-5500B, FTB-5800, FTB-5700, FTB-5240, FTB-5240B, FTB-5320, FTB-3930, FTB-8105 / 8115 /8120 / 8120NG / 8120NGE / 8130 / 8130NG / 8130NGE предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений поляризационно - модовой и хроматической дисперсии, длины волны и проведения анализа оптического спектра, мощности оптического излучения и оптических потерь на отражение, тестирования цифровых каналов и трактов плезиохронной/синхронной иерархии (PDH/SDH) на скоростях передачи 2,048; 8,448; 34,368; 139,264; 155,520; 622,080; 2448,320; 9953,28 Мбит/с, в том числе на оптических стыках STM-1, STM-4, STM-16, STM-64 на длинах волн 1310 и 1550 мм, иерархии скоростей, соответствующих стандартам DSn/SONET, а также иерархии скоростей Ethernet (в зависимости от используемого модуля) и применяются, в том числе, в области обороны и безопасности государства.

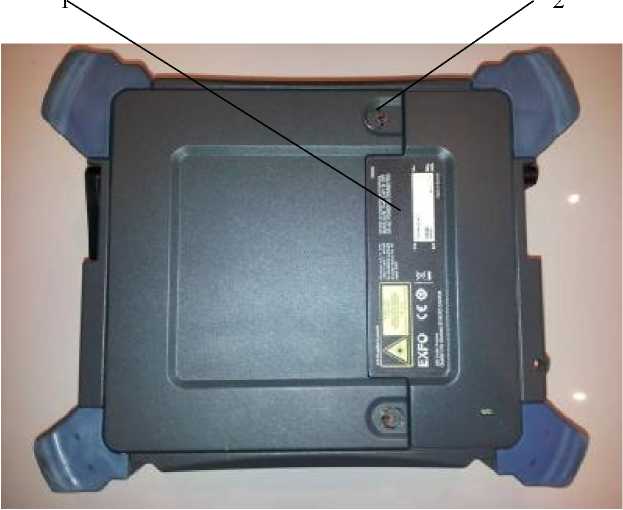

Внешний вид.
Системы оптические измерительные
Рисунок № 1
Внешний вид.
Системы оптические измерительные
Рисунок № 2
Общие сведения
Дата публикации - 22.09.2022
Срок свидетельства - 26.08.2021
Номер записи - 188830
ID в реестре СИ - 355694
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FTB-7600E-023B, FTB-7600-023B, FTB-7300E-023B, FTB-7200D-12CD-23B, FTB-5800, FTB-5500B, FTB-5240S-P и FTB-7300E-236B, FTB-5240, FTB-500-S1-QTR, FTB-500 с модулем FTB-8130NGE, FTB-500 с модулем FTB-7500E-023B, FTB-500 с модулем FTB-7300E-023B, FTB-500 с модулем FTB-7200D-12CD-23B, FTB-500 мод. FTB-7500E-0023B, FTB-500, 729354/726196, 530341/591327, -, (с модулем FTB-7200D),
Производитель
Изготовитель - Фирма "EXFO Electro-Optical Engineering Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 218
Выдано извещений - 2
Кол-во периодических поверок - 112
Кол-во средств измерений - 38
Кол-во владельцев - 37
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 7620 дн.
Приказы РСТ, где упоминается данный тип СИ
№1995 от 2016.12.26 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 44792 "Термометры ртутные стеклянные для аккумуляторов СП-77"
Наличие аналогов СИ: Системы оптические измерительные (FTB-500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EXFO Electro-Optical Engineering Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18354-99 |
Тестер оптический, LTS-3900 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
18354-99 |
Тестер оптический, LTS-3900 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
18354-99 |
Тестер оптический, LTS-3900 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
19469-00 |
Рефлектометры оптические с оптическими модулями FTB-7223B, FTB-7323B, FTB-7212C, FTB-300 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
20218-00 |
Аттенюатор оптический перестраиваемый, FVA-60B-B89 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
22037-01 |
Система тестирования волоконно-оптических компонентов, IQ-200 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
22472-02 |
Анализатор поляризационной модовой дисперсии, IQ-203/IQ-5500/IQ-2123BP Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
24583-03 |
Рефлектометры оптические, FTB400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
24583-03 |
Рефлектометры оптические, FTB400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
24583-03 |
Рефлектометры оптические, FTB400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
24583-03 |
Рефлектометры оптические, FTB400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
24937-03 |
Рефлектометры оптические, FTB300 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
24938-03 |
Ваттметры оптические, FOT-93A Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
26275-04 |
Система измерительная оптическая, IQ-200 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
28226-04 |
Тестеры оптические, FOT-920 мод. FOT-922-BR23BL-EI Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
28227-04 |
Тестеры оптические, FOT-930 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
28227-04 |
Тестеры оптические, FOT-930 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
28357-04 |
Аттенюаторы оптические, FVA-60B мод. FVA-60B-B-EI Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
28593-05 |
Мини-рефлектометры оптические, FTB-100B Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
29065-07 01.02.2012 |
Мини-рефлектометры оптические, FTB-100B Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
29066-07 01.02.2012 |
Системы оптические измерительные, FTB-400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
30848-05 01.01.2011 |
Системы оптические измерительные, FTB-400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
34075-07 01.04.2012 |
Системы оптические измерительные, FTB-200 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
34305-07 |
Система тестирования волоконно-оптических компонентов, IQS-12001B Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
34305-07 |
Система тестирования волоконно-оптических компонентов, IQS-12001B Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
35100-07 01.07.2012 |
Тестеры оптические, EOT-100 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
35101-07 01.07.2012 |
Тестеры оптические, EOT-500 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
35102-07 01.07.2012 |
Тестеры оптические, FOT-300 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
35103-07 01.07.2012 |
Тестеры оптические, FOT-600 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
35104-07 01.07.2012 |
Тестеры оптические, FOT-930 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
35105-07 01.07.2012 |
Измерители оптической мощности, PPM-350B Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
35105-10 26.08.2025 |
Измерители оптической мощности, PPM-350 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
36239-07 01.12.2012 |
Мини-рефлектометры оптические, AXS-100/110 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
1 год | |
|
37933-08 01.06.2013 |
Мини-рефлектометры оптические, FTB-150 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ |
1 год |
|
42971-09 01.01.2015 |
Анализаторы кабельных линий, Cable SHARK Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
2 года |
|
44792-10 26.08.2021 |
Системы оптические измерительные, FTB-500 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
45031-10 26.08.2021 |
Системы оптические измерительные, FTB-200 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
45258-10 |
Системы оптические измерительные с модулями, FTB-500 (системы) PM-503, FTB-5240B, FTB-8130NGE-1, FTB-7400E-0023B (модули) Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ |
1 год |
|
45355-10 26.08.2021 |
Системы измерений и контроля параметров волоконно-оптических линий связи, NQMSfiber Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ |
1 год |
|
29070-05 01.05.2010 |
Тестеры оптические, FOT Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
29069-05 01.05.2010 |
Источники оптического излучения, FLS-2600 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
29068-05 01.05.2010 |
Источники оптического излучения, FLS-130А модификаций FLS-132А и FLS-135А Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
29067-05 01.05.2010 |
Аттенюаторы оптические, FVA-60В Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
29066-05 01.05.2010 |
Системы оптические измерительные, FTB-400 Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
29065-05 01.05.2010 |
Мини-рефлектометры оптические, FTB-100В Фирма "EXFO Electro-Optical Engineering Inc." (КАНАДА ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Системы оптические измерительные (FTB-500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 1 | 0 | 4 | 2 | 4 | 0 | 4 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 18 | 0 | 12 | 0 | 18 | 0 | 12 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "Концепт Эксперт" (RA.RU.310529) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| Макрорегиональный филиал "Северо-Запад" ПАО "Ростелеком" (1642) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Концепт Эксперт" (RA.RU.310529) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 10 | 0 | 9 | 0 | 8 | 0 | 7 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 2 | 4 | 0 | 6 | 2 | 4 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 15 | 0 | 15 | 0 | 9 | 0 | 9 | ||
| Ростовский филиал ОАО "Ростелеком" (1642) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 25 | 1 | 3 | 22 | 0 | 17 | 2 | 15 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 14 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "Связьтранснефть" (RA.RU.311410) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Связьтранснефть", входящее в состав ОАО "АК "ТРАНСНЕФТЬ" (1755) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 8 | 2 | 1 | 7 | 0 | 8 | 1 | 7 |
Стоимость поверки Системы оптические измерительные (FTB-500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
9146 | 13414 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
13344 | 13414 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
9219 | 13414 |
|
ФБУ Ростовский ЦСМ Ростовская область |
10191 | 13414 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10370 | 13414 |
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав системы, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера базового блока системы. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений. Для защиты от несанкционированного доступа к элементам схемы корпус базового блока системы наносят защитные наклейки. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО представлены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ToolBox 8 |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Системы оптические измерительные FTB-500. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам оптическим измерительным FTB-500-
1. ГОСТ 8.585-2013. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
-
2. Р 50.2.071-2009. «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
-
3. ГОСТ Р 8.720-2010. «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 44792-10«Системы оптические измерительные FTB-500. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в мае 2010 г.Основные средства поверки:
-
1 Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС, ГР СИ № 53225-13.
Основные метрологические характеристики:
Диапазон измеряемой средней мощности оптического излучения: от 10-10 до 10-2 Вт. Диапазон длин волн исследуемого излучения: 600 - 1700 нм. Пределы допускаемой относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне от 10-10 до 2*10-3 Вт ± 2,5 %, в диапазоне от 2- 10-3 до 10-2 ± 3,5 %.
-
2 Рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации, ГР СИ № 49566-12.
Основные метрологические характеристики:
Длины волн лазерных источников излучений 1310±5/1550±5 нм. Уровень средней мощности излучения не менее 0 дБм. Относительная погрешность измерения уровня средней мощности излучения не более 0,3 дБ. Диапазон воспроизводимых длин волн 1260 - 1340, 1530 - 1630 нм. Относительная погрешность определения длин волн линий поглощения не более 540-6.
-
3 Рабочий эталон единицы поляризационной модовой дисперсии в оптическом волокне, ГР СИ № 37358-08.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения 1310±30, 1550±30 нм. Воспроизводимые значения ПМД 0,25; 1,0; 5,0 пс. Пределы допускаемой основной абсолютной погрешности при воспроизведении ПМД ± 0,012 пс.
-
4 Рабочий эталон хроматической дисперсии в оптическом волокне, ГР СИ № 40452-09.
Основные метрологические характеристики:
Рабочий спектральный диапазон 1525 - 1570 нм. Диапазон воспроизводимых значений ХД 31 - 460 пс/нм. Пределы допускаемой абсолютной погрешности при воспроизведении ХД ± (0,05 пс/нм + 0,015^ХД) пс/нм.
-
5 Частотомер электронно-счетный Ч3-63/1, ГР СИ № 9084-90.
Основные метрологические характеристики:
Диапазон частот от 0,1 Гц до 200 МГц (импульсный сигнал). Пределы допускаемой относительной погрешности установки частоты ± 5 -10-7.
-
6 Осциллограф цифровой DL9240Э, ГР СИ № 39514-08.
Основные метрологические характеристики:
Диапазон частот от 0 до 1500 МГц. Диапазон измеряемых напряжений от 0,002 до 150 В. Пределы допускаемой относительной погрешности измерений по временной оси ± (0,001 %+10 пс+время на 1 выборку). Пределы допускаемой относительной погрешности измерений по вертикальной оси ± 1,5 %.
-
7 Рабочий эталон единицы длины и ослабления в световоде, ГР СИ № 54089-13.
Основные метрологические характеристики:
Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне от 0,06 до 500 км, пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне ± (0,15+540-6L) м, где L - воспроизводимая длина, м; диапазон воспроизведения значений ослабления оптического излучения от 0,5 до 40 дБ, пределы допускаемой абсолютной погрешности при измерений ослабления оптического излучения: ± 0,015^А, где А -измеряемое ослабление, дБ.
Изготовитель
Фирма «EXFO Electro-Optical Engineering Inc.», Канада.Адрес: 400 Godin Avenue, Vanier (Quebec), G1M 2K2 Canada.
Тел/факс: +1 418 683-0211, +1 418 683-2170.
E-mail: info@exfo.com, www.exfo.com
Заявитель
Закрытое акционерное общество «Концепт Технологии» (ЗАО «Концепт Технологии»).Юридический (почтовый) адрес: 117574, г. Москва, Одоевского пр., д.3, корп.7, пом. ТАРП. ИНН 7728545404.
Тел/факс: (495) 775-31-75.
E-mail: info@c-tt.ru, www.c-tt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»). Юридический (почтовый) адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (499) 792-07-03
Системы с модулями оптического рефлектометра серий FTB-7200х, FTB-7300х, FTB-7400х, FTB-7500х, FTB-7400Ех, FTB-7500Ex, FTB-7600Ex предназначены для измерений ослабления методом обратного рассеяния в одномодовых и многомодовых оптических волокнах оптических кабелей, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля.
Системы с модулями анализаторов поляризационной модовой дисперсии (ПМД) FTB-5500B и хроматической дисперсии (ХД) FTB-5800 с источником оптического излучения FLS-5800 предназначены для измерения ПМД и ХД, соответственно, в одномодовых оптических волокнах оптических кабелей.
Системы с комплексным модулем FTB-5700 предназначены для измерений ПМД и ХД в одномодовых оптических волокнах оптических кабелей.
Системы с модулями анализаторов оптического спектра (далее - ОSА) FTB-5240/ FTB-5240B и FTB-5320 предназначены для измерений длины волны и проведения анализа оптического спектра в волоконно-оптических передающих системах.
Системы с универсальным тестовым модулем FTB-3930 предназначены для измерений мощности оптического излучения и оптических потерь на отражение.
Системы с модулями анализаторов цифровых линий связи FTB - 8105 / 8115 /8120 /8120NG / 8120NGE /8130/8130NG/8130NGE. предназначены для измерений параметров при настройке, вводе в эксплуатацию и техническом обслуживании в процессе эксплуатации цифровых каналов и трактов плезиохронной/синхронной иерархии (PDH/SDH) на скоростях передачи 2,048; 8,448; 34,368; 139,264; 155,520; 622,080; 2448,320; 9953,28 Мбит/с, в том числе на оптических стыках STM-1, STM-4, STM-16, STM-64 на длинах волн 1310 и 1550 мм, иерархии скоростей, соответствующих стандартам DSn/SONET, а также иерархии скоростей Ethernet (в зависимости от используемого модуля).
Система выполнена в металлическом корпусе в виде переносного прибора и представляет собой базовый блок с устанавливаемыми в него сменными модулями.
Основные элементы управления системой расположены на передней панели и закрываются крышкой.
Лист № 2 Всего листов 23
Базовый блок может быть выполнен в двух конфигурациях: четырехслотовой и восьмислотовой, что позволяет установку до четырех, или соответственно, до восьми сменных модулей одновременно.
Системы со сменными модулями оптического рефлектометра серий FTB-7200X, FTB-7300х, FTB-7400х, FTB-7500х, FTB-7400Ех, FTB-7500Ex, FTB-7600Ex позволяют проводить измерения ослабления и длины (расстояния) до мест неоднородностей, определение потерь в сростках оптических волокон методом обратного рассеяния для одномодового и многомодового оптического волокна.
Системы с модулем анализатора ПМД FTB-5500B позволяют проводить измерения ПМД линий протяженностью более 200 км в O, C и L диапазонах интерференционным методом на основе интерферометра Майкельсона. Функция множественных измерений позволяет проводить временной мониторинг, функция расчета ПМД второго порядка позволяет проводить тестирование оптического волокна для систем DWDM.
Системы с модулем анализатора ХД FTB-5800 позволяют проводить измерения хроматической дисперсии методом фазового сдвига в диапазонах C и L. Принцип действия анализатора ХД основан на измерении изменений фазы синусоидально модулированного оптического сигнала определенной длины волны с целью определения дифференциальной групповой задержки излучения и дальнейшего расчета параметров, характеризующих ХД исследуемого оптического волокна.
Для работы с модулями анализаторов ПМД FTB-5500B и ХД FTB-5800 используется источник излучения FLS-5800, который излучает в волокно модулированный, поляризованный, широкополосный сигнал в C и L диапазонах. Поставляется в трех модификациях: FLS-5803 (излучает в C диапазоне), FLS-5804 (излучает в L диапазоне) и FLS-5834 (излучает в C и L диапазоне). Конструктивно источник представляет собой портативный прибор, выполненный в металлическом корпусе, основные элементы управления которого вынесены на переднюю панель.
Системы с комплексным модулем FTB -5700 позволяют проводить измерения ПМД, ХД и длины (расстояния) до мест неоднородностей. С помощью системы с комплексным модулем FTB-5700 возможно параллельное измерение трех параметров (длина волокна, ХД, ПМД), а результаты измерений могут быть оформлены одним протоколом.
Системы с модулями анализатора оптического спектра (OSA) FTB-5240/ FTB- 5240B и FTB-5320 позволяют одновременно проводить измерения спектральных и энергетических характеристик источников излучения.
Системы с универсальным тестовым модулем FTB-3930 позволяют измерять мощность оптического излучения и оптические потери на отражение в диапазоне от 800 до 1650 нм. Модуль может быть выполнен в трех модификациях для проведения измерений в различных диапазонах мощности оптического излучения: FTB-3932 от 10 до минус 70 дБм, FTB-3932X от 26 до минус 55 дБм, FTB-3933 от 6 до минус 73 дБм. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения тестового модуля выполнен из полупроводниковых лазеров с длинами волн 1310, 1550, 1650 нм, и из светоизлучающих диодов с длинами волн 850, 1300 нм. Также данный модуль может опционально иметь в своем составе переговорное устройство и визуальный детектор повреждений, который позволяет визуально оценить целостность волоконно-оптической линии.
В основе работы систем с модулями анализаторов цифровых линий связи лежит принцип воспроизведения встроенным генератором эталонной частоты, формирования цифровых сигналов с заданной скоростью и логического сравнения принимаемого цифрового сигнала с формируемым сигналом. Системы с модулями анализаторов цифровых линий связи имеют встроенный микропроцессор, графический интерфейс пользователя и библиотеку
Лист № 3 Всего листов 23 тестового программного обеспечения сетей PDH/DSn/SDH/SONET/Ethernet. Поддержка сменными модулями соответствующих функций приведена в таблице 1.
Системы снабжены оптическим соединителем для подключения оптического волокна со штатным типом соединителя FC, который может быть опционально заменен на соединители типа SC, ST, E-2000 и т.д.
Таблица 1
|
FTB- 8105 |
FTB- 8115 |
FTB- 8120 |
FTB- 8130 |
FTB-8120NG |
FTB- 8130NG |
FTB- 8120NGE |
FTB- 8130NGE | |
|
DS1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
E1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
E2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
E3 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
DS3 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
STS-1e/STM-0 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
E4 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
STS-3e/STM-1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Ethernet 10М |
- |
- |
- |
+ |
+ |
+ |
+ | |
|
Ethernet 100М |
- |
- |
- |
+ |
+ |
+ |
+ | |
|
Ethernet 1000М |
- |
- |
- |
+ |
+ |
+ |
+ | |
|
OC-3/STM-1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |
|
OC-12/STM-4 |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |
|
OC-48/STM-16 |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |
|
OC-192/STM- 64 |
- |
- |
+ |
- |
+ |
- |
+ | |
|
Ethernet 100М |
- |
- |
- |
- |
- |
+ |
+ | |
|
GigEthernet |
- |
- |
- |
+ |
+ |
+ |
+ | |
|
10GigEthernet |
- |
- |
- |
- |
- |
+ |
+ |
Рисунок 1 - Общий вид систем оптических измерительных FTB-500
Рисунок 2 - Схема корпуса систем оптических измерительных FTB-500 (вид сзади)
1 - место нанесения маркировки; 2 - место нанесения защитной наклейки
Таблица 20
|
Наименование |
Количество, штук |
|
Система оптическая измерительная FTB-500 |
1 |
|
Модуль оптического рефлектометра серий FTB-7200х, FTB-7300х, FTB-7400X, FTB-7500X, FTB-7400Ех, FTB-7500Ex, FTB-7600Ex |
по заказу |
|
Модуль анализатора ПМД FTB-5500B |
по заказу |
|
Модуль анализатора ХД FTB-5800 |
по заказу |
|
Комплексный модуль FTB-5700 |
по заказу |
|
Модуль анализатора спектра FTB-5240B/ FTB-5240 |
по заказу |
|
Модуль анализатора оптического спектра FTB-5320 |
по заказу |
|
Модуль FTB-3930 |
по заказу |
|
Модули анализаторов цифровых линий связи FTB - 8105 / 8115 /8120 /8120NG / 8120NGE 8130/8130NG /8130NGE |
по заказу |
|
Сетевой адаптер |
1 |
|
Комплект эксплуатационной документации |
1 |
|
Методика поверки |
1 |
систем приведены в таблицах 3 - 19.
Таблица 3 - Основные технические характеристики систем со сменными модулями оптического рефлектометра серий FTB-7200х, FTB-7^
|
Модификация модуля оптического рефлектометра серии FTB-7200х |
FTB-7201B-C |
FTB-7201B-D |
FTB-7202B-C |
FTB-7202B-D |
|
Тип волокна |
Многомодовое |
Многомодовое |
Многомодовое |
Многомодовое |
|
50/125 мкм |
62,5/125 мкм |
50/125 мкм |
62,5/125 мкм | |
|
Рабочие длины волн |
850±20нм |
850±20нм |
1300±20нм |
1300±20нм |
|
Динамический диапазон измерений |
При длительности |
При длительности |
При длительности |
При длительности |
|
ослабления (при усреднении 3 мин, по |
импульса 100 нс: |
импульса 100 нс: |
импульса 1 мкс: |
импульса 1 мкс: |
|
уровню 98% от максимума шумов)* |
21 дБ |
22 дБ |
25 дБ |
27 дБ |
|
Мертвая зона: -при измерении ослабления |
5 м |
5 м |
5 м |
5 м |
|
-при измерении положения неоднородности |
1,5 м |
1,5 м |
1,5 м |
1,5 м |
|
Длительность зондирующих импульсов |
10, 30, 100 нс |
10, 30, 100нс |
10, 30, 100, |
10, 30, 100, |
|
275, 1000 нс |
275, 1000 нс | |||
|
Диапазоны измеряемых длин |
0 ... 0,625 км; 0 |
.. 1,25 км; 0 ... 2,5 км; 0 |
... 5 км; 0 ... 10 км; 0 ... |
20 км; 0 ... 40 км |
|
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,05 дБ/дБ | |||
|
Пределы допускаемой абсолютной |
DL = ±(1 +2.5x10-5L+d). м ** | |||
|
погрешности при измерении длины | ||||
|
Минимальная дискретность отсчета при | ||||
|
измерении ослабления |
0,001 дБ | |||
|
Модификация модуля оптического рефлектометра серии FTB-7200X |
FTB-7212B-D |
FTB-7212B-C |
FTB-7223B-B |
FTB-7200D-002B |
FTB-7200D- 003B |
|
Тип волокна |
Многомодовое 62,5/125 мкм |
Многомодовое 50/125 мкм |
Одномодовое 9/125 мкм |
Одномодовое 9/125 мкм |
Одномодовое 9/125 мкм |
|
Рабочие длины волн |
850/1300±20 нм |
850/1300±20 нм |
1310/1550±20 нм |
1310±20 нм |
1550±20 нм |
|
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов)* |
Для 1=850 нм при длительности импульса 100 нс: 23 дБ Для 1=1300 нм при длительности импульса 1 мкс: 27 дБ |
Для 1=850 нм при длительности импульса 100 нс: 23 дБ Для 1=1300 нм при длительности импульса 1 мкс: 27 дБ |
При длительности импульса 10мкс: 30 дБ / 28 дБ |
При длительности импульса 20мкс: 35 дБ |
При длительности импульса 20мкс: 33 дБ |
|
Мертвая зона: -при измерении ослабления -при измерении положения неоднородности |
5 м / 5 м 1,5 м/ 1,5 м |
5 м/ 5 м 1,5 м/ 1,5 м |
10 м/ 15 м 3 м /3 м |
5 м 1 м |
6 м 1 м |
|
Длительность зондирующих импульсов |
10, 30, 100, 275, 1000 нс |
10, 30, 100, 275, 1000, 2500, 10000 нс |
5; 10, 30, 100, 275, 1000, 10000, 20000 нс | ||
|
Диапазоны измеряемых длин |
0 ... 0,625; 0.1,25; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0 ... 40 км |
0.1,25; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0 ... 40; 0 ... 80; 0 ...160 км | |||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,05 дБ/дБ |
±0,03 дБ/дБ | |||
|
Пределы допускаемой абсолютной погрешности при измерении длины |
DL = ±(1 + 2,5 x10-5L+d), м ** |
DL = ±(0,75 + 2,5 x10-5L+d), м ** | |||
|
Модификация модуля оптического рефлектометра серий FTB - 7200х, FTB-7300X |
FTB-7200D-023В |
FTB-7200D-12CD-23B |
FTB-7200D-12CD |
FTB-7300D- 002B |
FTB-7300D- 003B |
|
Тип волокна |
Одномодовое 9/125 мкм |
Многомодовое 50/125 мкм 62,5/125 мкм Одномодовое 9/125 мкм |
Многомодовое 50/125 мкм 62,5/125 мкм |
Одномодовое 9/125 мкм |
Одномодовое 9/125 мкм |
|
Рабочие длины волн |
1310/1550±20 нм |
850/1300±20 нм 1310/1550±20 нм |
850/1300±20 нм |
1310±20 нм |
1550±20 нм |
|
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов)* |
При длительности импульса 20мкс: 34 дБ / 33 дБ |
При длительности импульса 100нс (850нм); 1 мкс (1300нм): 22 дБ / 24 дБ При длительности импульса 20 мкс: 35 дБ / 33 дБ |
При длительности импульса 100нс (850нм); 1 мкс (1300нм): 22 дБ / 24 дБ |
При длительности импульса 20мкс: 36 дБ |
При длительности импульса 20мкс 35 дБ |
|
Мертвая зона при измерении:
|
5 м / 6 м 1 м / 1 м |
3м / 4м; 4,5м / 5м 1 м /1 м / 1 м/1 м |
3м / 4м 1м /1м |
5 м 1 м |
6 м 1 м |
|
Длительность зондирующих импульсов |
5; 10, 30, 100, 275, 1000, 10000, 20000 нс |
5; 10, 30, 100, 275, 1000 нс |
5; 10, 30, 100, 275, 1000, 10000, 20000 нс | ||
|
Диапазоны измеряемых длин |
0.1,25; 0 ... 2,5; 0... 5; 0. 10; 0.20; 0 . 40; 0 ... 80; 0 ...160; 0 ... 260 км |
Для 850 /1300нм: 0.0,1; 0.0,3; 0.0,5; 0.1,3; 0 . 2,5; 0 . 5; 0 .10 ; 0 ... 20; 0...40 км Для 1310/1550 нм: 0.1,3; 0 . 2,5; 0 . 5; 0 . 10; 0 . 20; 0 . 40; 0 ... 80; 0 ...160; 0 ... 260 км |
0.1,25; 0.2,5; 0 . 5; 0 . 10; 0 . 20; 0 . 40; 0 ... 80; 0 ...160; 0 ... 260 км | ||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,03 дБ/дБ | ||||
|
Пределы допускаемой абсолютной погрешности при измерении длины |
DL = ±(0,75 + 2,5 x10-5L+d), м ** | ||||
Продолжение таблицы 3
|
Модификация модуля оптического рефлектометра серии FTB-7300X |
FTB-7300D-023В |
FTB-7300D-004В |
FTB-7300D-034B |
FTB-7300D-234B |
FTB-7300D-236B |
FTB-7323В-В |
|
Тип волокна |
Одномодовое 9/125 мкм | |||||
|
Рабочие длины волн |
1310/1550±20нм |
1625±10нм |
1550±20нм 1625±10нм |
1310/1550±20нм 1625±10нм |
1310/1550±20нм 1490±10нм |
1310/1550±20нм |
|
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов)* |
При длительности импульса 20мкс: 36 дБ / 35 дБ |
При длительности импульса 20мкс: 33 дБ |
При длительности импульса 20мкс: 36 дБ / 34 дБ |
При длительности импульса 20мкс: 37 дБ/36 дБ / 34 дБ |
При длительности импульса 20мкс: 37 дБ /36 дБ / 33дБ |
При длительности импульса 20мкс: 34 дБ/32 дБ |
|
Мертвая зона при измерении:
|
5 м / 6 м 1 м / 1 м |
6м 1 м |
6 м / 6 м 1 м/1 м |
5 м/6 м/6 м 1 м/ 1 м/1 м |
5 м/6 м/6 м 1 м/1 м/1 м |
10 м / 15 м 3 м / 3 м |
|
Длительность зондирующих импульсов |
5; 10, 30, |
100, 275, 1000, 10000, 20000 нс |
10,30,100, 275, 1000, 10000,20000 нс | |||
|
Диапазоны измеряемых длин |
0... 1,25; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0 ... 40; 0 ... 80; 0 ...160 ; 0...260 км | |||||
|
Пределы допускаемой абсолютной погрешности измерений ослабления |
±0,03 дБ/дБ |
±0,05 дБ/дБ | ||||
|
Пределы допускаемой абсолютной погрешности при измерении длины |
DL = ±(0,75 + 2,5 x10-5L+d), м ** |
DL = ±(1 + 2,5 x 10-5L+5), м ** | ||||
|
Модификация модуля оптического рефлектометра серии FTB-7400X |
FTB-7402В-B |
FTB-7403В-B |
FTB-7404В-B |
FTB-7405В-В |
FTB-74234С-В |
|
Тип волокна |
Одномодовое 9/125 мкм | ||||
|
Рабочие длины волн |
1310±20 нм |
1550±20 нм |
1625±10 нм |
1410±10 нм |
1310/1550±20 нм 1625±10 нм |
|
Динамический диапазон измерений ослабления ( при усреднении 3 мин, по уровню 98% от максимума шумов)* |
При длительности импульса 20мкс: 39 дБ |
При длительности импульса 20мкс: 37 дБ |
При длительности импульса 20мкс: 36 дБ |
При длительности импульса 20мкс: 36 дБ |
При длительности импульса 20мкс: 38 дБ /37 дБ/36 дБ |
|
Мертвая зона при измерении:
|
10 м 3 м |
15 м 3 м |
16 м 3 м |
10 м 3 м |
10 м/15 м/16 м 3 м/3 м/3 м |
|
Длительность зондирующих импульсов |
10 нс, 30 нс, 100 нс, 275 нс, 1000 нс, 10000 нс, 20000 нс | ||||
|
Диапазоны измеряемых длин |
0.1,25; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0 ... 40; 0 ... 80; 0 ...160 ; 0...260 км | ||||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,05 дБ/дБ | ||||
|
Пределы допускаемой абсолютной погрешности при измерении длины |
DL = ±(1 + 2,5 x10-5L+d), м ** | ||||
|
Модификация модуля оптического рефлектометра серии FTB-7400X |
FTB-7423В-В |
FTB-7434В-B |
FTB-7400D-023B |
FTB-7400D-034В |
FTB-7400D-234В |
|
Тип волокна |
Одномодовое 9/125 мкм | ||||
|
Рабочие длины волн |
1310/1550±20 нм |
1550±20 нм 1625±10 нм |
1310/1550±20 нм |
1550±20 нм 1625±10 нм |
1310/1550±20 нм 1625±10 нм |
|
Динамический диапазон измерений ослабления ( при усреднении 3 мин, по уровню 98% от максимума шумов)* |
При длительности импульса 20мкс: 37,5 дБ /35,5 дБ |
При длительности импульса 20мкс: 38 дБ /37 дБ |
При длительности импульса 20мкс: 41 дБ/ 39 дБ |
При длительности импульса 20мкс: 39 дБ/39 дБ |
При длительности импульса 20мкс: 41 дБ/ 39 дБ / 39 дБ |
|
Мертвая зона при измерении:
|
10 м/ 15 м 3 м / 3 м |
15 м/16 м 3 м/3 м |
5 м/ 5 м 1,5 м/1,5 м |
5 м/ 5 м 1,5 м/1,5 м |
5 м/ 5 м / 5 м 1,5 м/1,5 м /1,5 м |
|
Длительность зондирующих импульсов |
10, 30, 100, 275, 1000, 10000, 20000 нс |
5;10, 30, 100, 275, 1000, 10000, 20000 нс | |||
|
Диапазоны измеряемых длин |
0.1,25; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0. 40; 0 ... 80; 0 ...160; 0...260 км |
0.1,3; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0 . 40; 0 ... 80; 0 ...160 ; 0...260 км | |||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,05 дБ/дБ |
±0,03 дБ/дБ | |||
|
Пределы допускаемой абсолютной погрешности при измерении длины |
DL = ±(1 + 2,5 x10-5L+d), м ** |
DL = ±(0,75 + 2,5 x10-5L+d), м ** | |||
|
Модификация модуля оптического рефлектометра серий FTB-7400X, FTB-7500X |
FTB-7400D - 2347B |
FTB-7523В-В |
FTB-7503В-B |
FTB-7503В-В- ER |
FTB-7504В-В |
FTB-7534В-В |
|
Тип волокна |
Одномодовое 9/125 мкм | |||||
|
Рабочие длины волн |
1310/1550±20 нм 1383±2 нм 1625±10 нм |
1310/1550 ± 20 нм |
1550±20 нм |
1550±20 нм |
1625±10 нм |
1550±20 нм 1625±10 нм |
|
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов)* |
При длительности импульса 20мкс 41 дБ / 39 дБ/ 39 дБ / 39 дБ |
При длительности импульса 20мкс 39 дБ / 37 дБ |
При длительности импульса 20мкс 43 дБ |
При длительности импульса 20мкс 43,5 дБ |
При длительности импульса 20мкс 41 дБ |
При длительности импульса 20мкс 40 дБ/39 дБ |
|
Мертвая зона при измерении:
|
5 м/5 м/5 м/5 м 1,5 м/1,5 м/ 1,5 м/1,5 м |
10 м/ 15 м 3 м /3 м |
15 м 3 м |
15 м 3 м |
16 м 3 м |
15 м/16 м 3 м/3 м |
|
Длительность зондирующих импульсов |
5;10, 30, 100, 275, 1000,10000, 20000 нс |
10, 30, 100, 275, 1000, 10000, 20000 нс | ||||
|
Диапазоны измеряемых длин |
0.1,3; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 . 20; 0 . 40; 0 ... 80; 0 ...160 ; 0...260 км |
0.1,25; 0.2,5; 0.5; 0 . 10; 0.20; 0. 40; 0 ... 80; 0 ...160; 0...260 км | ||||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,03 дБ/дБ |
±0,05 дБ/дБ | ||||
|
Пределы допускаемой абсолютной погрешности при измерении длины |
DL = ±(0,75 + 2,5 x10-5L+d), м ** |
DL = ±(1 + 2,5 x10-5L+d), м ** | ||||
|
Модификация модуля оптического рефлектометра серии FTB -7400Ех |
FTB-7400Е-0023В |
FTB-7400Е-0234В |
FTB-7400Е-2347В |
|
Тип волокна |
Одномодовое 9/125 мкм | ||
|
Рабочие длины волн |
1310/1550±20 нм |
1310/1550±20 нм 1625±10 нм |
1310/1550±20 нм 1383±1 нм 1625±10 нм |
|
Динамический диапазон измерений ослабления ( при усреднении 3 мин, по уровню 98% от максимума шумов)* |
При длительности импульса 20мкс: 40 дБ / 39 дБ |
При длительности импульса 20мкс: 40 дБ / 39 дБ / 39 дБ |
При длительности импульса 20мкс: 40дБ/38 дБ/39дБ/39 дБ |
|
Мертвая зона при измерении:
|
4 м/ 4,5 м 0,8 м / 0,8 м |
4 м/4,5 м /4,5 м 0,8 м/ 0,8 м |
4 м/ 4 м /4,5 м /4,5 м 0,8 м/ 0,8 м |
|
Длительность зондирующих импульсов |
5;10, 30, 100, 275, 1000, 25000, 10000, 20000 нс | ||
|
Диапазоны измеряемых длин |
0...1,25; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0. 40; 0 ... 80; 0 ...160; 0...260; 0...400 км | ||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,03 дБ/дБ | ||
|
Пределы допускаемой абсолютной погрешности при измерении длины |
DL = ±(0,75 + 1 x10-5L+d), м ** | ||
Продолжение таблицы 3
|
Модификация модуля оптического рефлектометра серий FTB-7500Ех, FTB-7600Ех |
FTB-7500Е-0023В |
FTB-7500Е-0034В |
FTB-7600Е-023B |
FTB-7600Е-034В |
|
Тип волокна |
Одномодовое 9/125 мкм | |||
|
Рабочие длины волн |
1310/1550±20 нм |
1550±20 нм 1625±10 нм |
1310/1550±20 нм |
1550±20 нм 1625±10 нм |
|
Динамический диапазон измерений ослабления ( при усреднении 3 мин, по уровню 98% от максимума шумов)* |
При длительности импульса 20мкс: 43 дБ / 43 дБ |
При длительности импульса 20мкс: 43 дБ / 43 дБ |
При длительности импульса 20мкс: 48 дБ/ 48 дБ |
При длительности импульса 20мкс: 48 дБ / 46 дБ |
|
Мертвая зона при измерении:
|
4 м / 4,5 м 0,8 м / 0,8 м |
4,5 м / 4,5 м 0,8 м / 0,8 м |
5 м/ 5 м 1 м / 1,5 м |
5 м / 5 м 1,5 м / 1 м |
|
Длительность зондирующих импульсов |
5 нс;10нс, 30 нс, 100нс, 275 нс, 1000 нс, 2500 нс;10000 нс, 20000 нс | |||
|
Диапазоны измеряемых длин |
0.1,25; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0... 40; 0 ... 80; 0 ...160; 0...260; 0 ... 400 км | |||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,03 дБ/дБ | |||
|
Пределы допускаемой абсолютной погрешности при измерении длины |
DL = ±(0,75 + 1 x10-5L+d), м ** | |||
* Динамический диапазон - разность (в дБ ) между уровнем сигнала , рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина, м; d - дискретность отсчета (зависит от измеряемой длины), м.
Минимальная дискретность отсчета при измерении ослабления для модификации оптического модуля серий FTB-7200х, FTB-7300х, FTB-7400х, FTB-7500^ FTB-7400Ех, FTB-7500Ex, FTB-7600Ex, дБ 0,001
Таблица 4 - Основные технические характеристики систем со сменными модулями анализатора ПМД FTB-5500B_______________________________________________________
|
Рабочие длины волн, нм |
1550± 10 |
|
Диапазон измерений ПМД (D), пс |
от 0,05 до 115 |
|
Пределы допускаемой абсолютной погрешности измерений ПМД (D) |
Д= ± [2 %(D) + 0,02] пс |
|
Динамический диапазон*, дБ |
47 |
при использовании источника FLS-5800.
Таблица 5 - Основные технические характеристики систем со сменными модулями анализатора ХД FTB-5800____________________________________________________________
|
Рабочий спектральный диапазон, нм |
от 1530 до 1625 | |
|
Пределы допускаемой абсолютной погрешности |
Одномодовое оптическое волокно | |
|
измерений ХД1, пс/нм |
До 20 км |
До 120 км |
|
±1,6 |
±3,1 | |
|
Пределы допускаемой абсолютной погрешности |
±1 | |
|
определения длины волны нулевой дисперсии, нм | ||
|
Динамический диапазон, дБ: | ||
|
- при использовании источника FLS-5800, |
42 | |
|
работающего в С диапазоне | ||
|
- при использовании источника FLS-5800, |
40 | |
|
работающего в L диапазоне | ||
1 при использовании источника FLS-5800, работающего в C и L диапазоне
Таблица 6 - Основные технические характеристики систем со сменными модулями источника оптического излучения FLS-5800
|
С диапазон (от 1530 до 1570) |
L диапазон (от 1570 до 1625) | |
|
Центральная длина волны, нм |
1550±10 |
1607±17 |
|
Уровень выходной мощности, дБм |
>4 |
>4 |
Таблица 7 - Основные технические характеристики системы со сменными модулями комплексного модуля FTB-5700_______________________________________________________
|
Рабочий спектральный диапазон, нм |
от 1475 до 1626 |
|
Пределы допускаемой абсолютной погрешности измерений ХД, пс/нм (на длине волны 1550 нм, при длине оптического волокна до 100 км) |
±10 |
|
Диапазон измерений ПМД, пс (для оптического волокна длиной >100м, в диапазоне длин волн от 1500 до 1575 нм) |
от 0,1 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений ПМД, пс (для ПМД с сильной связью мод; в диапазоне длин волн от 1500 до 1575 нм) |
± (0,05xD + 0,02); D - измеренное ПМД, пс |
|
Диапазон измерений длины (расстояния), км |
от 0 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений длины, м |
±(0,01+0,01 xL), L- измеренная длина, м |
Таблица 8 - Основные технические характеристики систем со сменными модулями анализатора оптического спектра FTB-5240
|
FTB-5240 |
FTB-5240B | |
|
Тип используемого волокна, мкм |
10/125 одномодовое волокно | |
|
Диапазон измерений длины волны, нм |
от 1250 до 1650 | |
|
Пределы допускаемой абсолютной погрешности измерений длины волны, нм |
± 0,05 |
± 0,03 |
|
Разрешающая способность по шкале длин волн, нм |
0,065 |
0,033 |
|
Диапазон отображаемого значения уровня средней мощности излучения, дБм |
от 18 до минус 75 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения*, дБ |
± 0,4 | |
* на длине волны 1,55 мкм, при уровне входной мощности минус 10 дБм.
Таблица 9 - Основные технические характеристики систем со сменными модулями анализатора оптического спектра FTB-5320
|
Диапазон измерений длин волн, нм |
от 1450 до 1650 |
|
Пределы допускаемой абсолютной погрешности измерений длин волн, нм |
±0,003 |
|
Диапазон измерений мощности оптического излучения |
от 10 до минус 45 дБм |
|
Пределы допускаемой относительной погрешности измерений уровня мощности излучения, дБ (при уровне мощности входного сигнала минус 10дБм на длине волны калибровки 1550 нм) |
±0,35 |
Таблица 10 - Основные технические характеристики систем со сменными модулями универсального тестового модуля FTB-3930
|
FTB-3932 |
FTB-3932X |
FTB-3933 | ||
|
Рабочий диапазон длин волн, нм |
от 800 до 1650 | |||
|
Диапазон измерений уровня оптической мощности, дБм, в диапазоне длин волн, нм |
от 800 до 1200 |
от минус 60 до 10 |
от минус 55 до 26 |
от минус 65 до 6 |
|
от 1200 до 1650 |
от минус 65 до 10 |
от минус 55 до 26 |
от минус 70 до 6 | |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
На длинах волн калибровки |
± 0,3 | ||
|
Измерения относительных уровней мощности |
± 0,2 | |||
|
В рабочем спектральном диапазоне |
± 0,5 | |||
|
Длины волн источника излучения, нм |
1310±20,1490±10, 1550±20, 1625±15, 850±25, 1300 +50/-10, от модели | |||
|
Уровень мощности излучения на выходе источника в непрерывном режиме, дБм, не менее |
минус 7 | |||
|
Нестабильность уровня мощности излучения за 15 мин. (после 6 минут прогрева), дБ, не более |
±0,05 | |||
Продолжение таблицы 10
|
Диапазон измерений уровня обратных потерь, дБ |
50 |
|
Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ |
±1,0 |
|
Тип оптического волокна |
одномодовое, многомодовое |
Таблица 11 - Основные технические характеристики системы со сменными модулями анализаторов цифровых линий связи FTB - 8105 / 8115 /8120 /8120NG / 8120NGE / 8130 / 8130NG / 8130NGE
|
Электрические интерфейсы | |
|
Номинальные значения тактовой частоты формируемых и измеряемых сигналов, МГц: - E1/2M |
2,048 |
|
- E2/8M |
8,448 |
|
- E3/34M |
34,368 |
|
- DS3/45M |
44,736 |
|
- STS-1e/STM-0e/52M |
51,84 |
|
- E4/140M |
139,264 |
|
- STS-3e/STM-1e/155M |
155,52 |
|
Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов |
± 4,6-10-4 |
|
Номинальные значения амплитуды формируемых сигналов, В: - E1/2M |
2,37 |
|
- E2/8M |
2,37 |
|
- E3/34M |
1,0 |
|
- DS3/45M |
0,605 |
|
- STS-1e/STM-0e/52M |
не нормируется |
|
- E4/140M |
1,0 |
|
- STS-3e/STM-1e/155M |
1,0 |
|
Пределы допускаемой абсолютной погрешности установки амплитуды формируемых сигналов, мВ: - E1/2M |
± 237 |
|
- E2/8M |
± 237 |
|
- E3/34M |
± 100 |
|
- DS3/45M |
± 245 |
|
- E4/140M |
± 100 |
|
- STS-3e/STM-1e/155M |
± 100 |
|
Номинальные значения длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - E1/2M |
244,0 |
|
- E2/8M |
59,0 |
|
- E3/34M |
14,55 |
|
- DS3/45M |
не нормируется |
|
- STS-1e/STM-0e/52M |
не нормируется |
|
- E4/140M |
3,59 |
|
- STS-3e/STM-1e/155M |
3,216 |
Продолжение таблицы 11
|
Пределы допускаемой абсолютной погрешности установки длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - E1/2M - E2/8M - E3/34M - E4/140M - STS-3e/STM-1e/155M |
± 25 ± 10 ± 2,45 ± 0,1 ± 0,1 |
|
Выходное сопротивление, Ом |
75 |
|
Пределы допускаемой относительной погрешности установки выходного сопротивления, в зависимости от типа формируемого сигнала, %:
|
± 5 ± 10 |
|
Пределы допускаемой относительной погрешности измерений частоты |
± 4,6-10-4 |
|
Оптические интерфейсы | |
|
Номинальные тактовые частоты передатчика |
155,52; 622,08 МГц; 2,4883; 9,95328 ГГц |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
± 4,6-10-6 |
|
Пределы допускаемого отклонения тактовой частоты входного сигнала |
± 100-10-6 |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
± 50-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты сигнала |
± 4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
± 2 |
Таблица 12 - Значения уровня выходной мощности передатчика анализатора цифровых линий связи для модулей 8115
|
Интерфейс |
STM-1 |
STM-4 |
STM |
[-16 | ||||||
|
Оптическая опция |
1310 нм / 15 км |
1310 нм/ 40 км |
1550 нм / 80 км |
1310 нм/ 15 км |
1310 нм/ 40 км |
1550 нм/ 80 км |
1310 нм/ 15 км |
1310 нм/ 40 км |
1550 нм/ 40 км |
1550 нм/ 80 км |
|
Диапазон уровня выходной мощности, дБм |
от минус 15 до минус 9 |
от минус 5 до 0 |
от минус 5 до 0 |
от минус 15 до минус 8 |
от минус 3 до 2 |
от минус 3 до 2 |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
Таблица 13 - Значения уровня выходной мощности передатчика анализатора цифровых линий связи для модулей FTB-8120, FTB-
|
8120NG, FTB-8130, |
FTB-8130NG | ||||||
|
Интерфейс |
STM-1/4/16 |
STM-64 | |||||
|
Оптическая опция |
1310 нм/ 15 км |
1310 нм/ 40 км |
1550 нм/ 40 км |
1550 нм/ 80 км |
1310 нм/ 10 км |
1550 нм/ 40 км |
1550 нм/ 80 км |
|
Диапазон уровня выходной мощности, дБм |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 6 до минус 1 |
от минус 1 до 2 |
от минус 2 до 4 |
Таблица 14 - Значения уровня выходной мощности передатчика анализатора цифровых линий связи для модулей 8120NGЕ/8130NGE
|
Интерфейс |
STM-1/4/16 |
STM-64 | |||||
|
Оптическая опция |
1310 нм/ 15 км |
1310 нм/ 40 км |
1550 нм/ 40 км |
1550 нм/ 80 км |
1310 нм/ 10 км |
1550 нм/ 40 км |
1550 нм/ 80 км |
|
Диапазон уровня выходной |
от минус 5 до |
от минус 2 до |
от минус 5 до |
от минус 2 до 3 |
от минус 6 до |
от минус 1 до |
от 0 до 4 |
|
мощности, дБм |
0 |
3 |
0 |
минус 1 |
2 | ||
Таблица 15 - Рабочий диапазон уровня мощности приемника анализатора цифровых линий связи для модулей FTB-8115
|
Интерфейс |
STM-1 |
STM-4 |
STM |
[-16 | ||||||
|
Оптическая опция |
1310 нм/ 15 км |
1310 нм/ 80 км |
1550 нм/ 40 км |
1310 нм/ 15 км |
1310 нм/ 40 км |
1550 нм/ 80 км |
1310 нм/ 15 км |
1310 нм/ 40 км |
1550 нм/ 40 км |
1550 нм/ 80 км |
|
Рабочий диапазон |
от минус |
от минус |
от минус |
от минус |
от минус |
от минус |
от минус |
от минус |
от минус |
от минус |
|
уровня мощности |
28 до |
34 до |
34 до |
28 до |
28 до |
28 до |
18 до 0 |
27 до |
18 до 0 |
28 до |
|
приемника, дБм |
минус 8 |
минус 10 |
минус 10 |
минус 8 |
минус 8 |
минус 8 |
минус 9 |
минус 9 | ||
Таблица 16 - Рабочий диапазон уровня мощности приемника анализатора цифровых линий связи для модулей FTB-8120,
FTB-8120NG, FTB-8130, FTB-8130NG____________________________________________________________________________________
|
Интерфейс |
STM-1/4/16 |
STM-64 | |||||
|
Оптическая опция |
1310 нм/15 км |
1310 нм/40 км |
1550 нм/40 км |
1550 нм/80 км |
1310 нм/10 км |
1550 нм/40 км |
1550 нм/80 км |
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 19 до 0 |
от минус 27 до минус 9 |
от минус 19 до 0 |
от минус 29 до минус 9 |
от минус 11 до минус 1 |
от минус 14 до минус 1 |
от минус 26 до минус 9 |
Таблица 17 - Рабочий диапазон уровня мощности приемника анализатора цифровых линий связи для модулей 8120NGE/8130NGE
|
Интерфейс |
STM-1 | |||||
|
Оптическая опция |
1310 нм/15 км |
1310 нм/40 км |
1550 нм/40 км |
1550 нм/80 км | ||
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 23 до минус 10 |
от минус 30 до минус 15 |
от минус 23 до минус 10 |
от минус 30 до минус 15 | ||
|
Интерфейс |
STM-4 | |||||
|
Оптическая опция |
1310 нм/15 км |
1310 нм/40 км |
1550 нм/15 км |
1550 нм/40 км | ||
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 22 до 0 |
от минус 27 до минус 9 |
от минус 22 до 0 |
от минус 29 до минус 9 | ||
|
Интерфейс |
STM-16 | |||||
|
Оптическая опция |
1310 нм/15 км |
1310 нм/40 км |
1550 нм/15 км |
1550 нм/40 км | ||
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 18 до 0 |
от минус 27 до минус 9 |
от минус 18 до 0 |
от минус 28 до минус 9 | ||
|
Интерфейс |
STM-64 | |||||
|
Оптическая опция |
1310 нм/10 км |
1550 нм/40 км |
1550 нм/80 км | |||
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 11 до минус 1 |
от минус 14 до минус 1 |
от минус 24 до минус 9 | |||
Таблица 18 - Общие характеристики систем
|
Название характеристики |
Значение характеристики |
|
Питание систем осуществляется: -от встроенной аккумуляторной батареи |
12 В |
|
-от сети переменного тока напряжением |
220В±22 В; |
|
частотой |
50±0,5 Гц |
|
Габаритные размеры (длина х ширина х высота), мм, не более четырехслотовая конфигурация |
366 х 296 х 146 |
|
восьмислотовая конфигурация |
366 х 296 х 216 |
|
Масса, кг, не более четырехслотовая конфигурация |
8,5 |
|
восьмислотовая конфигурация |
10,9 |
Таблица 19 - Рабочие условия эксплуатации
|
Систем с модулями |
Температура окружающей среды, °С |
Относительная влажность воздуха, % |
|
оптического рефлектометра серий FTB-7200х, FTB-7300х, FTB-7400х, FTB-7500х, FTB-7400Ех, FTB-7500Ex, FTB-7600Ex |
от 0 до + 50 |
до 95 (без выпадения росы) |
|
анализатора ПМД FTB-5500B |
от 0 до + 40 |
до 93 (без выпадения росы) |
|
с комплексным модулем ХД FTB-5800 |
от 0 до + 40 |
до 93 (без выпадения росы) |
|
анализатора ХД и ПМД FTB-5700 |
от 0 до + 50 |
до 93 (без выпадения росы) |
|
ОСА FTB-5240B/ FTB-5240 |
от 0 до + 40 |
до 93 (без выпадения росы) |
|
универсального тестового модуля FTB-3930 |
от 0 до + 50 |
до 95 (без выпадения росы) |
|
источника оптического излучения FLS-5800 |
от 0 до + 40 |
до 80 (без выпадения росы) (для диапазона температур окружающей среды от 0 до 32° С. При увеличении рабочей температуры с 32 до 40° С значение максимальной относительной влажности воздуха линейно уменьшается с 80 до 50 %) |
|
анализаторов цифровых линий связи FTB - 8105 / 8115 /8120 /8120NG / 8120NGE 8130/8130NG /8130NGE |
от 0 до + 50 |
до 95 (без выпадения росы) |
