Номер по Госреестру СИ: 45355-10
45355-10 Системы измерений и контроля параметров волоконно-оптических линий связи
(NQMSfiber)
Назначение средства измерений:
Системы измерений и контроля параметров волоконно-оптических линий связи NQMSfiber (далее - системы NQMSfiber) предназначены для автоматического обнаружения и измерений длины (расстояния) до мест неоднородности в оптическом кабеле, возникших в результате неисправности в волоконно-оптических линиях связи (ВОЛС).
Внешний вид.
Системы измерений и контроля параметров волоконно-оптических линий связи
Рисунок № 1
Внешний вид.
Системы измерений и контроля параметров волоконно-оптических линий связи
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера базового блока системы. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений. Для защиты от несанкционированного доступа к элементам схемы корпус базового блока системы наносят защитные наклейки. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EXFO RTU System 1.6.40.msi |
Номер версии (идентификационный номер) ПО |
1.6.40.0 и выше |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Системы измерений и контроля параметров волоконно-оптических линий связи NQMSfiber. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерений и контроля параметров волоконно-оптических линий связи NQMSfiber-
1. ГОСТ 8.585-2013. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
-
2. Р 50.2.071-2009. «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу ГОСТ Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».Основные средства поверки:
1 Рабочий эталоны единицы средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС, ГР СИ № 53225-13.
Основные метрологические характеристики:
Диапазон измеряемой средней мощности оптического излучения: от 10-10 до 10-2 Вт. Диапазон длин волн исследуемого излучения: 600 - 1700 нм. Пределы допускаемой относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне от 10-10 до 2- 10-3 Вт ± 2,5 %, в диапазоне от 240-3 до 10-2 ± 3,5 %.
2 Рабочий эталон единицы длины и ослабления в световоде, ГР СИ № 54089-13.
Основные метрологические характеристики:
Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне от 0,06 до 500 км, пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне ± (0,15+540-6L) м, где L - воспроизводимая длина, м; диапазон воспроизведения значений ослабления оптического излучения от 0,5 до 40 дБ, пределы допускаемой абсолютной погрешности при измерений ослабления оптического излучения: ± 0,015^ А, где А -измеряемое ослабление, дБ.
Изготовитель
Фирма «EXFO Electro-Optical Engineering Inc.», Канада. Адрес: 400 Godin Avenue, Vanier (Quebec), G1M 2K2 Canada.Тел/факс: +1 418 683-0211, +1 418 683-2170.
E-mail: info@exfo.com, www.exfo.com
Заявитель
Закрытое акционерное общество «Концепт Технологии» (ЗАО «Концепт Технологии»). Юридический (почтовый) адрес: 117574, г. Москва, Одоевского пр., д.3, корп.7, пом. ТАРП. ИНН 7728545404.Тел/факс: (495) 775-31-75.
E-mail: info@c-tt.ru, www.c-tt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»). Юридический (почтовый) адрес: 119361, г. Москва, ул. Озерная, 46.Телефон/факс: (499) 792-07-03
Система NQMSfiber выполнена в виде отдельных устройств: устройства RTU (Remote Test Unit)- устройство удаленного доступа и центрального сервера системы.
Устройство RTU включает модули оптического рефлектометра серий FTB-7300E (FTB-7300Е-023В, FTB-7300E-034B, FTB-7300Е-234В, FTB-7300Е-236В), FTB-7400Е (FTB-7400E-0023В, FTB-7400E-0234B, FTB-7400Е-2347В), FTB-7500E (FTB-7500E-0023B, FTB-7500E-0234В, FTB-7500E-2347B), FTB-7600E (FTB-7600E-0023B, FTB-7600Е-0034В) и осуществляет функцию удаленного доступа к оптическому волокну. RTU с модулем оптического рефлектометра проводит измерение длины до мест неоднородностей методом обратного рассеяния в одномодовых оптических волокнах оптических кабелей. Принцип действия блоков RTU с модулем оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов. Конструктивно выполнен в прямоугольном корпусе, имеющем оптический коммутатор на 8 или 16 портов, соответствующих количеству установленных модулей оптического рефлектометра. Количество блоков RTU определяется структурой оцениваемой сети. Управление RTU осуществляется с помощью персонального компьютера, программное обеспечение которого позволяет проводить измерения параметров и сохранение результатов измерений в виде протоколов. Основные метрологические и технические характеристики RTU представлены в таблицах Приложения.
Центральный сервер системы NQMSfiber, представляющий собой центральную систему управления, направляет устройствам RTU данные о конфигурации оцениваемой сети и принимает от RTU результаты измерений. В случае если результаты измерений превышают предустановленные пороги, RTU сообщает об этом и центральный сервер генерирует аварийный сигнал; уведомление об аварии посылается конкретным пользователям.

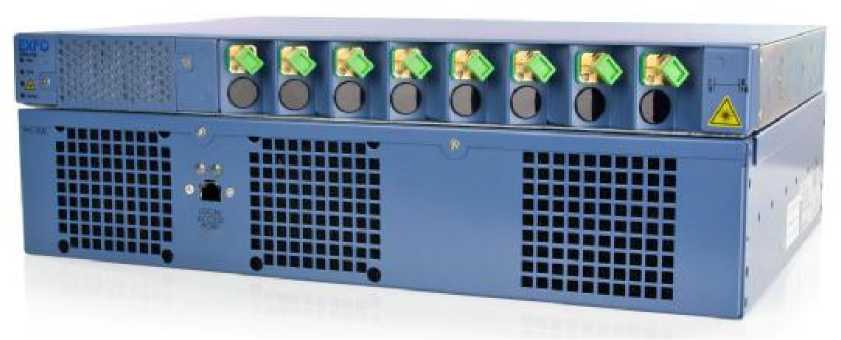

Рисунок 1 - Общий вид систем NQMSfiber
1
2

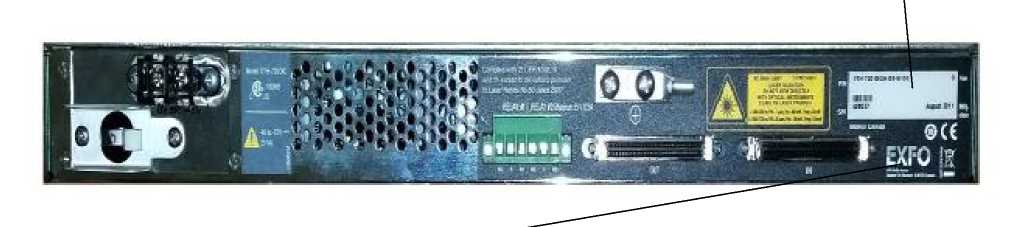

Рисунок 2 - Схема корпуса системы - вид сзади/сбоку
1 - место нанесения маркировки; 2 - место нанесения защитных наклеек
Таблица 4
Наименование |
Количество |
Устройство RTU* (базовый блок) |
1 |
Модуль оптического рефлектометра серий FTB-7300E, FTB-7400Е, FTB-7500E, FTB-7600E |
по заказу |
Комплект эксплуатационной документации |
1 |
Методика поверки |
1 |
*- количество блоков и конфигурация системы определяются структурой оцениваемой
сети
систем NQMSfiber приведены в таблицах 2 - 3. Таблица 2
Модификация модуля оптического рефлектометра серии FTB -7300Е |
FTB-7300Е-023В |
FTB-7300Е-034В |
FTB-7300Е-234В |
FTB-7300Е-236В |
Тип волокна |
Одномодовое 9/125 мкм | |||
Рабочие длины волн |
1310/1550±20 нм |
1550±20 нм 1625±10 нм |
1310/1550±20 нм 1625±10 нм |
1310/1550±20 нм 1490±10 нм |
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов)* |
При длительности импульса 20мкс: 37 дБ / 35 дБ |
При длительности импульса 20мкс: 35 дБ / 33 дБ |
При длительности импульса 20мкс: 37 дБ / 35 дБ / 33 дБ |
При длительности импульса 20мкс: 37дБ/35 дБ/33дБ |
Мертвая зона при измерении:
|
4 м/ 4,5 м 0,8 м / 0,8 м |
4 м/4,5 м 0,8 м/ 0,8 м |
4 м/4,5 м /4,5 м 0,8 м/ 0,8 м / 0,8м |
4 м/ 4,5 м /4,5 м 0,8 м/ 0,8 м /0,8 м |
Длительность зондирующих импульсов |
5;10, 30, 100, 275, 1000, 25000, 10000, 20000 нс | |||
Диапазоны измеряемых длин |
0.1,25; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0. 40; 0 ... 80; 0 ...160; 0...260; 0...400 км | |||
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,03 дБ/дБ | |||
Пределы допускаемой абсолютной погрешности при измерении длины (с учетом значения длины соединительного волокна 6 м) |
DL = ±(0,75 + 1 x10-5L+d), м ** |
Продолжение таблицы 2
Модификация модуля оптического рефлектометра серии FTB -7400Е |
FTB-7400Е-0023В |
FTB-7400Е-0234В |
FTB-7400Е-2347В |
Тип волокна |
Одномодовое 9/125 мкм | ||
Рабочие длины волн |
1310/1550±20 нм |
1310/1550±20 нм 1625±10 нм |
1310/1550±20 нм 1383±1 нм 1625±10 нм |
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов)* |
При длительности импульса 20мкс: 40 дБ / 39 дБ |
При длительности импульса 20мкс: 40 дБ / 39 дБ / 39 дБ |
При длительности импульса 20мкс: 40дБ/38 дБ/39дБ/39 дБ |
Мертвая зона при измерении:
|
4 м/ 4,5 м 0,8 м / 0,8 м |
4 м/4,5 м /4,5 м 0,8 м/ 0,8 м/0,8м |
4 м/ 4 м /4,5 м /4,5 м 0,8 м/ 0,8 м/0,8м |
Длительность зондирующих импульсов |
5;10, 30, 100, 275, 1000, 25000, 10000, 20000 нс | ||
Диапазоны измеряемых длин |
0...1,25; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0. 40; 0 ... 80; 0 ...160; 0...260; 0...400 км | ||
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,03 дБ/дБ | ||
Пределы допускаемой абсолютной погрешности при измерении длины (с учетом значения длины соединительного волокна 6 м) |
DL = ±(0,75 + 1 x10-5L+d), м ** |
Продолжение таблицы 2
Модификация модуля оптического рефлектометра серий FTB-7500Е, FTB-7600Е |
FTB-7500Е-0023В |
FTB-7500Е-0034В |
FTB-7600Е-0023B |
FTB-7600Е-0034В |
Тип волокна |
Одномодовое 9/125 мкм | |||
Рабочие длины волн |
1310/1550±20 нм |
1550±20 нм 1625±10 нм |
1310/1550±20 нм |
1550±20 нм 1625±10 нм |
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов)* |
При длительности импульса 20мкс: 43 дБ / 43 дБ |
При длительности импульса 20мкс: 43 дБ / 43 дБ |
При длительности импульса 20мкс: 48 дБ/ 48 дБ |
При длительности импульса 20мкс: 48 дБ / 46 дБ |
Мертвая зона при измерении:
|
4 м / 4,5 м 0,8 м / 0,8 м |
4,5 м / 4,5 м 0,8 м / 0,8 м |
5 м/ 5 м 1 м / 1,5 м |
5 м / 5 м 1,5 м / 1 м |
Длительность зондирующих импульсов |
5 нс;10нс, 30 нс, 100нс, 275 нс, 1000 нс, 2500 нс;10000 нс, 20000 нс | |||
Диапазоны измеряемых длин |
0.1,25; 0 ... 2,5; 0 ... 5; 0 ... 10; 0 ... 20; 0... 40; 0 ... 80; 0 ...160; 0...260; 0 ... 400 км | |||
Пределы допускаемой абсолютной погрешности при измерении ослабления |
±0,03 дБ/дБ | |||
Пределы допускаемой абсолютной погрешности при измерении длины (с учетом значения длины соединительного волокна 6 м) |
DL = ±(0,75 + 1 x10-5L+d), м ** |
• * Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого
оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина, м; d - дискретность отсчета (зависит от измеряемой длины), м.
Таблица 3
Электропитание осуществляется от встроенных батарей или через блок питания от сети переменного тока: - напряжением и частотой............. |
220 В±22 В; 50±0,5 Гц |
Г абаритные размеры |
44 мм x 427 мм x 312 мм |
Масса |
13 кг |
температура окружающей среды, °С |
0...+50 |
относительная влажность воздуха, % |
до 95 (без конденсата) |
