Номер по Госреестру СИ: 40612-09
40612-09 Счетчики газа объемные диафрагменные с автоматической температурной компенсацией
(ОМЕГА ЭК, ОМЕГА ЭК К)
Назначение средства измерений:
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией ОМЕГА ЭК, ОМЕГА ЭК К предназначены для измерения израсходованного объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других неагрессивных газов) в газопроводе низкого давления с приведением измеряемого объёма газа к стандартным условиям по температуре +20°С по ГОСТ 2939-63.
Внешний вид.
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией
Рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией
Рисунок № 2
Внешний вид.
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией
Рисунок № 3
Внешний вид.
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией
Рисунок № 4
Внешний вид.
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией
Рисунок № 5
Внешний вид.
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией
Рисунок № 6
Внешний вид.
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией
Рисунок № 7
Программное обеспечение
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией ОМЕГА ЭК и ОМЕГА ЭК К имеют встроенное программное обеспечение, которое выполняет функции измерения объема газа, приведения измеренного объема газа к стандартным условиям по температуре, отображения информации на ЖКИ об объеме израсходованного газа, состоянии элемента питания, управления отсечным клапаном, управления дистанционной передачей информации в централизованную сеть учета объема газа и автоматической выдачи данных в режиме поверки и калибровки.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
ОМЕГА ЭК |
omega_ec.hex |
1.9 |
D3A6 |
Арифметическое суммирование байтов |
ОМЕГА ЭК К |
omega_ecchex |
1.9 |
E855 |
Арифметическое суммирование байтов |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на табличку счетчика газа объемного диафрагменного с автоматической температурной компенсацией ОМЕГА ЭК, ОМЕГА ЭК К, и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений изложена в руководстве по эксплуатации ГЮНК.407260.009 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным с автоматической температурной компенсацией ОМЕГА ЭК, ОМЕГА ЭК К
ГОСТ Р 50818-95 Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний
EN 1359:2012 Европейский стандарт Счётчики газа мембранные. Общие технические условия
ТУ 4213-009-45737844-08 Счетчики газа объемные диафрагменные с автоматической температурной компенсацией ОМЕГА ЭК, ОМЕГА ЭК К. Технические условия
Изготовитель
Акционерное общество «Газдевайс»ИНН 5003024552
Адрес: 142715, Московская обл., г. Видное, поселок совхоза им. Ленина, Восточная промзона, владение 3, стр. 1
Тел.: (498) 657-8142, факс: (498) 657-8152
Е-mail: secretar@gazdevice.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, Москва, ул. Озерная, 46
Тел./факс (495)437-55-77 / 437-56-66
Е-mail: office@vniims.ru, www.vniims.ru
Счетчик состоит из корпуса, первичного преобразователя расхода камерного типа и отсчётного устройства. Общий вид счетчика представлен на рисунках 1, 2.
Первичный преобразователь расхода помещен в штампованный металлический герметичный корпус. На корпусе установлено электронное отсчётное устройство.
Измерение объема газа осуществляется первичным преобразователем расхода камерного типа с число-импульсным выходом. Первичный преобразователь расхода состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счёт разности давлений газа на входе и выходе счётчика. Возвратно- поступательное движение мембран, с помощью клапанного устройства и кривошипного механизма вращает вал, на котором установлены магниты. Съем сигнала осуществляет магнитоуправляемый датчик, формирующий на выходе электрические импульсы, количество которых прямо пропорционально прошедшему через счетчик объему газа. Измерение температуры газа в рабочих условиях осуществляется размещенным на корпусе или в корпусе счетчика полупроводниковым преобразователем температуры. Электронное отсчетное устройство автоматически вычисляет измеренный объем газа, с приведением к стандартным условиям по температуре +20°С по ГОСТ 2939-63 с учетом корректирующего коэффициента по давлению.
Электронное отсчетное устройство включает в себя: микроконтроллер с датчиком магнитного поля, датчиком температуры и жидкокристаллическим индикатором (ЖКИ), радиомодуль 433 МГц, автономный (сменный) литиевый элемент питания.
Радиомодуль счетчика 433 МГц предназначен для дистанционной передачи информации об измеренном объеме потребленного газа в централизованную сеть учета объема газа и автоматической выдачи данных в режиме поверки и калибровки, а также для дистанционного перекрывания подачи газа потребителю в случае аварийных ситуаций по команде с диспетчерского пункта учета газа.
Счетчик имеет архив показаний прибора учета объемом до 6 лет, который содержит сведения:
-
- дата и время передачи данных;
-
- измеренный объем газа, приведенный к нормальным условиям;
- температура газа;
- интеграторы времени работы счетчика и времени нахождения в состоянии саботажа;
- состояние счетчика;
- состояние клапана;
- напряжение батареи.
Отсчетное устройство в ударопрочном пластмассовом корпусе опломбируется пломбой с оттиском клейма поверителя. Отсчетное устройство имеет табличку с маркировкой счетчика в соответствие с требованиями ГОСТ 26828-86. Табличка показана на рисунках 5, 6. Место пломбирования корпуса отсчетного устройства показано на рисунках 3 и 4.
Элемент питания счетчиков ОМЕГА ЭК К, размещен в отдельном батарейном отсеке и закрыт пластмассовой ударопрочной крышкой, которая пломбируется самоклеящейся этикеткой контроля вскрытия или навесной пломбой заводом-изготовителем (рисунок 7), а в процессе эксплуатации - эксплуатирующей организацией по эксплуатации газового хозяйства, уполномоченной заводом-изготовителем.
Счетчики ОМЕГА ЭК К имеют возможность управления запорным клапаном.
Счетчики выпускаются типоразмеров G1,6; G2,5; G4 левостороннего и правостороннего исполнения. Знак поверки наносится на паспорт.

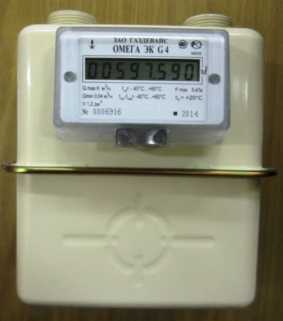

Рисунок 1 - Общий вид счетчика газа
ОМЕГА ЭК

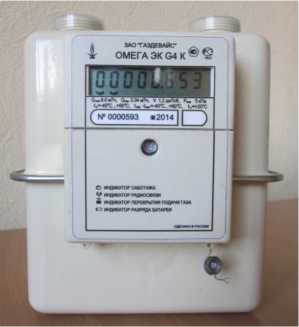

Рисунок 2 - Общий вид счетчика газа ОМЕГА ЭК К
Го™. 6»% t_=-40'C»60'C Рта,
о™0.04«% t_-Uf■40>с ,60’С 4“ *
| vizm3
№ 0002092 ■ 3
Рисунок 3 - Место пломбирования счетчика газа ОМЕГА ЭК
Рисунок 4 - Место пломбирования счетчика газа ОМЕГА ЭК К
Рисунок 5 - Табличка счетчика газа ОМЕГА ЭК
Рисунок 6 - Табличка счетчика газа ОМЕГА ЭК К

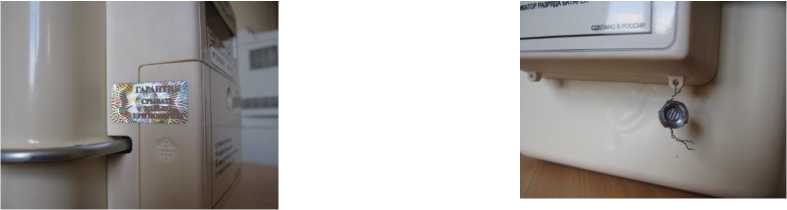

Рисунок 7 - Пломбирование крышки батарейного отсека ОМЕГА ЭК К
Таблица 3
Наименование |
Обозначение |
Количество, шт |
Счетчик газа |
ГЮНК.407260.009 |
1 |
Паспорт |
ГЮНК.407260.009 ПС |
1 |
Защитные колпачки штуцеров |
ГЮНК.725112.001 |
2 |
Коробка |
ГЮНК.735234.003-04 |
1 |
По дополнительному заказу могут поставляться: | ||
Руководство по эксплуатации |
ГЮНК.407260.009 РЭ |
1 |
Методика поверки |
ГЮНК.407260.009 МП с изменением № 1 |
1 |
Адаптер |
Резьбовой: G1/2", G3/4", G1", под сварку: c усл. прох. 20 |
2 |
Фильтр-сетка |
ГЮНК.758425.001 |
1 |
Таблица 2
Наименование параметра |
Типоразмер счетчика | ||
G1,6 |
G2,5 |
G4 | |
Максимальный расход Qмакс, м3/ч |
2,5 |
4,0 |
6,0 |
Номинальный расход Qном, м3/ч |
1,6 |
2,5 |
4,0 |
Минимальный расход Qмин, м3/ч |
0,016 |
0,025 |
0,040 |
Пределы допускаемой относительной погрешности в | |||
диапазоне расходов при температуре +20 °С, (%): | |||
Qмин < Q < 0,^макс |
±3,0 | ||
0,^макс < Q < Qмакс |
±1,5 | ||
Изменение относительной погрешности, вызванное от- | |||
клонением температуры измеряемого газа от нормаль- |
±0,1 | ||
ной, при изменении температуры на 1 °С, (%) |
Наименование параметра |
Типоразмер счетчика | |
G1,6 | G2,5 |
G4 | |
Пределы основной абсолютной погрешности встроенно- | ||
го термометра в диапазоне температур рабочей среды: | ||
от минус 10 °С до плюс 60 °С |
±0,5 °С | |
от минус 40 °С до минус 10 °С |
±2,0 °С | |
Максимальное рабочее давление, кПа, не более |
5 | |
Падение давления, Па, при Qмакс, не более: |
200 | |
Циклический объем, дм3 |
1,2 | |
Емкость отсчетного устройства, м3 |
99999,999 | |
Цена деления отсчетного устройства, м3 |
0,001 (1 дм3) | |
Диапазон температуры окружающей среды, °С |
от -40 до +60 | |
Диапазон температуры рабочей среды, °С |
от -20 до +60 | |
Напряжение источника питания, В |
от 3,0 до 3,6 | |
Параметры информационного радиоканала 433 МГц: | ||
полоса рабочих частот, МГц |
433,05 - 434,79 | |
выходная мощность, дБм (мВт) |
5 (3,16) | |
Габаритные размеры счетчика, мм |
188х162х218 | |
Межцентровое расстояние между штуцерами, мм |
110±0,2 | |
Параметры резьбы входного и выходного штуцеров, |
11/4 | |
дюйм |
4 | |
Масса, кг, не более |
1,95 | |
Срок службы, лет, не менее |
20 |
