Принцип действия счетчиков основан на измерении времени прохождения ультразвуковых импульсов в акустических каналах по направлению потока газа и в противоположном направлении. Разность времени прохождения ультразвуковым импульсом акустического канала пропорциональна скорости (объемному расходу) газа в трубопроводе. По скорости потока вычисляется объемный расход и объем прошедшего через счетчики газа.

Измерения объёмного расхода и объёма газа, приведенных к стандартным условиям, выполняют косвенным методом динамических измерений, основанном на измерении с помощью ультразвукового преобразователя объёмного расхода и объёма газа при рабочих условиях и их приведении к стандартным условиям с помощью устройства обработки сигналов.

Для приведения объёмного расхода и объёма газа при рабочих условиях к стандартным условиям используются измеренные значения термодинамической температуры и абсолютного давления газа.

Счетчики изготавливаются в следующих

АГАТ NEXT GSM,  АГАТ NEXT К GSM,

АГАТ NEXT К LTE NB-IoT, которые отличаются друг от друга наличием или отсутствием клапана и коммуникационных модулей связи стандартов GSM/GPRS или LTE NB-IoT, Ex-маркировки.

Таблица 1 -Исполнения счетчиков

В зависимости от расхода газа счётчики выпускаются типоразмеров G6, G10, G16, G25.

Счётчики имеют моноблочную конструкцию, и включают в себя преобразователь расхода ультразвуковой с двумя электроакустическими преобразователями, измерительный модуль с датчиками температуры и абсолютного давления, коммуникационный модуль и два автономных источника питания.

Преобразователь расхода ультразвуковой состоит из нижнего и верхнего корпусов, изготовленных из алюминиевого сплава точным литьем под давлением. Внутри преобразователя расхода образован измерительный участок, представляющий собой проточную полость прямоугольного сечения. На входе и выходе преобразователя расхода под углом к оси измеряемого потока установлены два электроакустических преобразователя.

Для измерения температуры газа используется датчик температуры, установленный в потоке газа.

Для измерения абсолютного давления газа используется датчик давления, установленный в потоке газа.

Измерительный модуль управляет вычислением и хранением данных, приведением измеряемого объема и расхода газа к стандартным условиям по температуре и давлению, калибровкой счетчика (через технологический порт), выводом данных на ЖКИ, запорным клапаном, взаимодействует с коммуникационным модулем через последовательный интерфейс.

В пластмассовой крышке, выполненной из поликарбоната, установлена плата модуля коммуникационного с ЖКИ, слотом для установки SIM-карты, кнопкой выбора режимов индикации и технологическим разъемом.

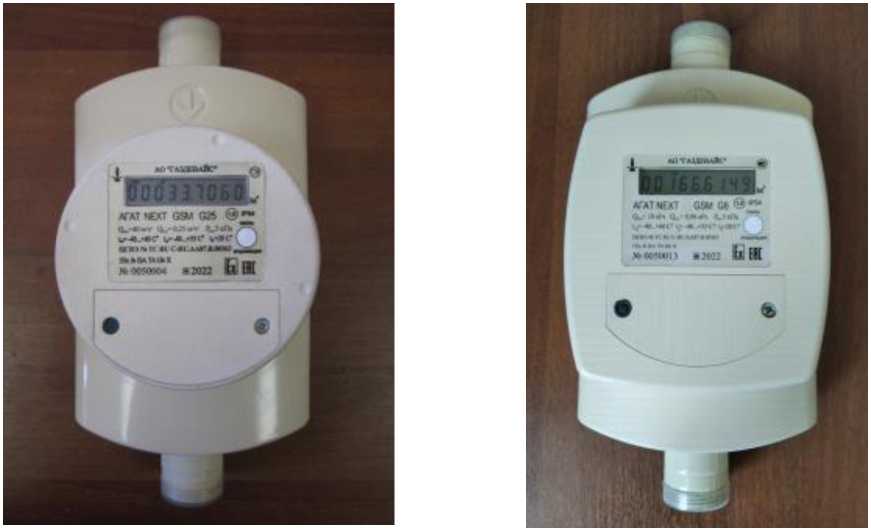

Внешний вид счетчиков газа ультразвуковых АГАТ NEXT представлен на рисунках 1 и 2.

Рисунок 2 - Общий вид счетчиков газа ультразвуковых АГАТ NEXT в исполнении “Квадрат»

Рисунок 1 - Общий вид счетчиков газа ультразвуковых АГАТ NEXT в исполнении “Круг»

Коммуникационный модуль предназначен для:

- дистанционной передачи информации в газоснабжающую организацию об измеренном объеме потребленного газа, измеренных значений температуры и давления газа, состоянии клапана, реквизитов счетчика (тип, серийный номер), функционально-техническом состоянии измерительной части;

• - передачи команд управления клапаном в измерительный модуль счетчика через последовательный интерфейс;

• - информационного взаимодействия с сервером информационной системы по каналам GSM/GPRS, LTE NB-IoT в зависимости от исполнения.

Кнопка выбора режимов индикации позволяет просматривать на ЖКИ показания измеряемого объема и служебную информацию и осуществлять внеплановую передачу данных на сервер газоснабжающей организации. Технологический разъем предназначен для выбора и ввода служебной информации при калибровке и поверке с помощью технологического пульта. В крышке имеется батарейный отсек коммуникационного модуля с собственной крышкой, а также отдельный батарейный отсек измерительного модуля. Крышка имеет прозрачное окно, защищающее ЖКИ. На крышке устанавливается табличка с маркировкой счётчика в соответствии с требованиями ГОСТ 26828-86. Заводской серийный номер, состоящий из 7 цифр и год выпуска, состоящий из 4 цифр, наносятся на табличку методом печати. Табличка показана на рисунке 3.

АО ТАЗДЕВАЙС’

АГАТ NEXT G6 @ о_= 10 м^ч (i.= о 06 м*/ч Р_ 5 ifb " ‘ 1,’-«_+55Г U-20C'

м»

______ ........... #•-* ж ЧЕхЛПДТДОЬХ          гп

№   ...... г Е.ЕЯ[

-Jj

Рисунок 3 - Табличка с маркировкой счетчика

В счетчиках предусмотрена архивная база данных.

Электропитание измерительного модуля счётчиков осуществляется от одного литиевого элемента питания емкостью не менее 5,5 А-ч номинальным напряжением 3,6 В.

Электропитание коммуникационного модуля (GSM, LTE NB-IoT) осуществляется от отдельного литиевого элемента питания емкостью не менее 5,8 А-ч номинальным напряжением 3,6 В.

Место пломбирования (нанесения знака поверки) показано на рисунке 4.

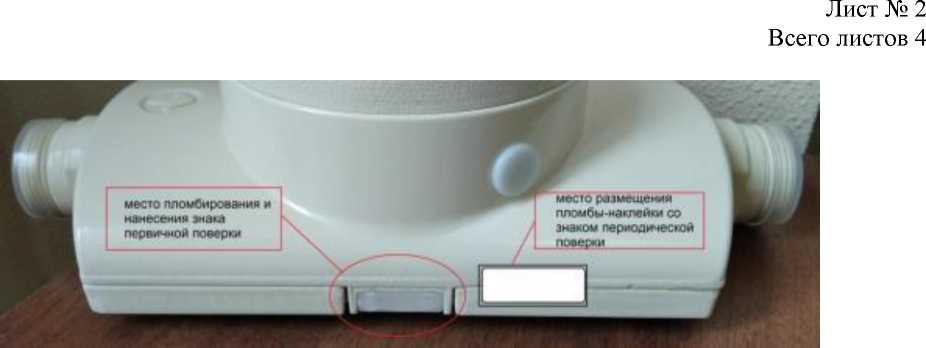

Пломба со знаком первичной поверки и клеймом ОТК устанавливается на заводе-изготовителе. При периодической поверке на счетчик устанавливается пломба-наклейка со знаком поверки. Места пломбирования (нанесения знака поверки) при первичной и периодической поверках показаны на рисунке 4.

Рисунок 4 - Место пломбирования и нанесения знака поверки

Батарейные отсеки измерительного и коммуникационного модулей пломбами ОТК завода. Место пломбирования показано на рисунках 5 и 6.

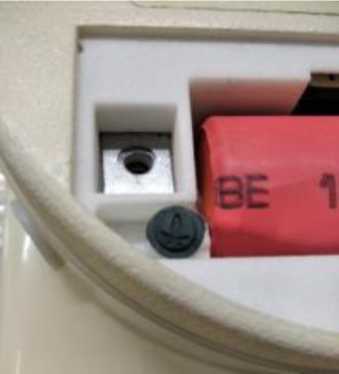

Рисунок 5 - Место пломбирования батарейного отсека измерительного модуля

'-г-                           ’

N«

Рисунок 6 - Место пломбирования батарейного отсека коммуникационного модуля

Замена элементов питания возможна без нарушения пломбы со знаком поверки. Направление потока газа через счетчики - сверху вниз.

Таблица 5 - Комплектность

Таблица 3 -

Таблица 4 - Показатели надежности
