Номер по Госреестру СИ: 34215-07
34215-07 Датчики весоизмерительные тензорезисторные
(RTN SCHENCK)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные RTN SCHENCK (далее - датчик) предназначены для преобразования статических и квазистатических значений нагрузки в электрический сигнал в весах, весовых и весодозирующих устройствах.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным RTN SCHENCK
1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
2 OIML R 60: 2000 «Метрологическое регулирование весоизмерительных датчиков ».
-
3 МИ 2720-2002 «Рекомендация. Государственная система обеспечения единства измерений. Датчики весоизмерительные тензорезисторные. Методика поверки
-
4 Техническая документация изготовителя .
Поверка
Поверкаосуществляется по документу МИ 2720-2002 «Рекомендация. ГСИ. Датчики весоизмерительные тензорезисторные. Методика поверки», утвержденному в декабре 2001 г.
Основное поверочное оборудование:
- гири эталонные 4-го разряда в соответствии с ГОСТ 8.021-2005;
- массозадающие установки с пределом допускаемой погрешности не более 1/3 пределов допускаемой погрешности датчика.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
«Schenck Process Europe GmbH», Германия
Pallaswiesenstrasse 100, 64293 Darmstadt, Germany
Tel: 49 - (0 6151/321028
Fax: 49 - (0 6151/321172
Заявитель
Общество с ограниченной ответственностью «Шенк Процесс РУС» (ООО «Шенк Процесс РУС»)
Юридический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10
Фактический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10 Тел.: (495) 981 12 68, Факс: (499)272-22-74
E-mail: inforus@mt.com; Http: www.mt.com
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»117418, г. Москва, Нахимовский пр., 31
Факс: 8 (499)124 99 96
E-mail: info@rostest.ru
Принцип действия датчика заключается в преобразовании нагрузки, действующей на его упругий элемент, в деформацию тензорезисторов и в последующем преобразовании этой деформации тензорезисторами, соединенными по мостовой схеме в виде одного или двух измерительных контуров, в пропорциональный электрический сигнал.
Датчики выпускаются в модификациях: 0,05; C3; С4; С5.
Общий вид датчика представлен на рисунке 1.

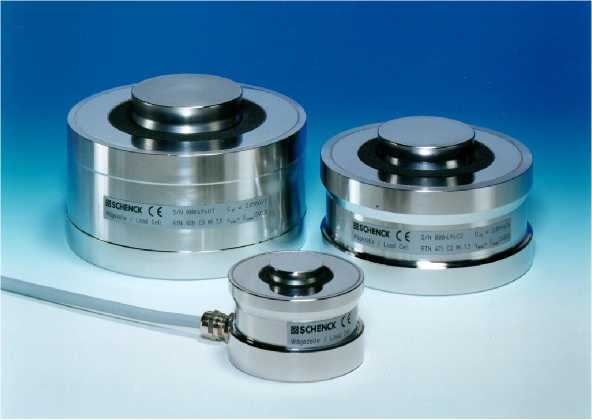

Рисунок 1 - Общий вид датчика RTN
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
-
- торговая марка изготовителя;
-
- модель датчика;
-
- серийный номер;
-
- класс точности по OIML R 60:2000;
-
- максимальная нагрузка Emax.
-
1 Датчик с кабелем - 1 шт .
-
2 Руководство по эксплуатации - 1 экз.
Таблица 1
Характеристики |
Модификация | ||||
0,05 |
С3 |
С4 |
С5 | ||
Класс точности по OIML R 60:2000 |
С1 |
С3 |
С4 |
С5 | |
Максимальное число поверочных интервалов nmax |
1000 |
3000 |
4000 |
5000 | |
Максимальная нагрузка, Emax, т |
1,0; 2,2; 4,7; 10; 15; 22; 33; 47; 68; 100; 150; 220; 330; 470 |
10- 2 2- 4 22 |
17; 10; 15; 33 | ||
Минимальная нагрузка Emin, т |
20 n |
20 n | |||
Рабочий коэффициент передачи при номинальной нагрузке (РКП), мВ/В |
2,85±01 % | ||||
Наименьшее значение поверочного интервала, nmin, % от Етах |
0,015 |
0,005 |
0,004 | ||
Входное сопротивление, Ом |
4450±100 | ||||
Выходное сопротивление, Ом |
4010±2 |
4010±0,5 | |||
Напряжение электропитания, В |
От 5 до 30 | ||||
Изменение РКП при изменении температуры на 10 °С, % от РКП |
±0,05 |
±0,008 |
±0,0062 | ||
Изменение начального коэффициента передачи (НКП) при изменении температуры на 10 °С, % от РКП |
±0,03 |
±0,007 |
±0,0058 | ||
Диапазон рабочих температур, °С |
от - 30 до + 40 | ||||
Габаритные размеры, мм:
|
от 60 до 270 от 43 до 170 | ||||
Масса датчиков, кг, не более |
От 0,6 до 50 | ||||
Допускаемый размах значений выходного сигнала датчиков, приведенные ко входу, соответствующих одной и той же нагрузке, не более |
абсолютные значения пределов допускаемой погрешности | ||||
Пределы допускаемого изменения значения выходного сигнала датчика, приведенные к входу, при постоянной нагрузке, составляющей (90 - 100) % Етах |
0,7 пределов допускаемой погрешности в течение 30 мин; 0,15 пределов допускаемой погрешности за время между 20 и 30 минутами нагружения | ||||
Пределы допускаемого изменения значения выходного сигнала датчика, приведенные ко входу, при постоянной нагрузке ЕШ111 |
±0,5 n после нагружения датчика в течение 30 мин постоянной нагрузкой, составляющей (90 - 100) % Е^х; ±0,7 n при изменении температуры окружающего воздуха на каждые 5 °С |
Значения пределов допускаемой погрешности датчика по входу при первичной поверке или калибровке, в единицах поверочного интервала (п=Етах/число поверочных интервалов) приведены в таблице 2.
Таблица 2
Диапазон измерения |
Пределы допускаемой погрешности |
От Emm до 500 n включ. |
±0,35 n |
Св. 500 n до 2000 n включ. |
±0,7 n |
Св. 2000 n |
±1,05 n |
Примечание - При эксплуатации указанные значения пределов допускаемой погрешности удваиваются |
