Номер по Госреестру СИ: 33497-06
33497-06 Дозаторы автоматические весовые непрерывного действия
(MechaTron)
Назначение средства измерений:
Дозаторы автоматические весовые непрерывного действия MechaTron (далее - дозатор) предназначены для автоматического дозирования заданных значений массы дозы сыпучих материалов в единицу времени (производительности) в технологических линиях.
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 1
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 2
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 3
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 4
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 5
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 6
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 7
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 8
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 9
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 08.05.2018
Номер записи - 119734
ID в реестре СИ - 342134
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MechaTron, L-Conifleex, GRMD 31.025.025.0075,
Производитель
Изготовитель - Фирма "Schenck Process Europe GmbH", Германия;
Фирма "Schenck Process GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 34
Выдано извещений - 8
Кол-во периодических поверок - 32
Кол-во средств измерений - 9
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№215 от 2017.02.06 О переоформлении свидетельства об утверждении типа средства измерений № 26251 "Дозаторы автоматические весовые непрерывного действия MechaTron"
№700 от 2017.04.04 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Самаранефтегаз"
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Дозаторы автоматические весовые непрерывного действия (MechaTron)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
33497-06 Дозаторы автоматические весовые непрерывного действия (MechaTron) Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
28346-06 Дозаторы весовые непрерывного действия (Альфа) АО «ВИК «Тензо-М» (РОССИЯ Московская область,г.о. Люберцы, д.п. Красково) |
Все средства измерений АО «ВИК «Тензо-М»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33308-06 08.05.2018 |
Датчики весоизмерительные тензорезисторные, PWS Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
33309-06 08.05.2018 |
Датчики весоизмерительные тензорезисторные, VBB Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
33497-06 08.05.2018 |
Дозаторы автоматические весовые непрерывного действия, MechaTron Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
33789-07 08.05.2018 |
Дозаторы автоматические весовые непрерывного действия, Multistream Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
34215-07 08.05.2018 |
Датчики весоизмерительные тензорезисторные, RTN SCHENCK Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Дозаторы весовые непрерывного действия (Альфа)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 20 | 3 | 0 | 18 | 0 | 20 | 0 | 18 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 14 | 0 | 14 | 8 | 5 | 0 | 5 |
Стоимость поверки Дозаторы весовые непрерывного действия (Альфа)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
2540 | 2540 |
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным и делится на метрологически значимое и метрологически незначимое.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
INTECONT |
VEG 206yy |
VMD20600 |
*- |
*- |
|
INTECONT Tersus, |
VEG 20650 |
Vxx 206y0 |
*- |
*- |
|
DISOCONT |
Vxx201y0 |
Vxx201yy |
*- |
*- |
|
х = A-Z y = 0-9 * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или | ||||
|
прочитано через какой-либо интерфейс | ||||
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
Знак утверждения типа
Знак утверждения типананосится на специальную табличку в виде наклейки, которую крепят на опору станины конвейера рядом с фирменной табличкой, на титульный лист Руководства по эксплуатации дозатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозаторам автоматическим весовым непрерывного действия MechaTron
1 ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования».
2 Техническая документация изготовителя .
Поверка
Поверкаосуществляется по документу ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки»
Основное поверочное оборудование:
- весы для статического взвешивания среднего класса точности ГОСТ Р 53228-2008. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
«Schenck Process Europe GmbH», Германия
Pallaswiesenstrasse 100, 64293 Darmstadt, Germany
Tel: 49 - (0 6151/321028
Fax: 49 - (0 6151/321172
Заявитель
Общество с ограниченной ответственностью «Шенк Процесс РУС»
(ООО «Шенк Процесс РУС»)
Юридический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10
Тел.: (495) 981 12 68, Факс: (499)272-22-74
E-mail: inforus@mt.com; Http: www.mt.com
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»117418, г. Москва, Нахимовский пр., 31
Факс: 8 (499)124 99 96
E-mail: info@rostest.ru
Принцип работы дозатора основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого продукта, в аналоговый электрический сигнал, который поступает в терминал, со встроенным устройством обработки аналоговых данных, в котором сигнал обрабатывается.
На основании полученных данных терминал рассчитывает текущую производительность дозатора и при появлении отклонения текущей производительности дозатора от заданной формирует сигнал, воздействующий на регулируемый частотный привод, который изменяет скорость вращения двигателя таким образом, чтобы устранить рассогласование между текущей и заданной производительностью.
Конструктивно дозатор состоит из дозирующего бункера, дозирующего элемента, весоизмерительного устройства, грузоприемного бункера и терминала DISOCONT. В качестве дозирующего элемента используются дозирующие спирали или шнеки. Весоизмерительное устройство состоит из весовых датчиков в герметичной оболочке со встроенной защитой от перегрузки, отрыва или кручения. В зависимости от производительности и дозируемого материала грузоприемные бункеры выпускаются разных размеров.
Дозатор выпускается в семи модификациях S-Coni-Steel, L-Coni-Steel, M-Coni-Steel, L-Coni-Flex, M-Coni-Flex, H-Coni-Flex, M-Coni-Steel-Vibration.
На корпусе дозатора должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:
-
- наименование и обозначение дозатора;
-
- товарный знак предприятия-изготовителя;
-
- наибольший предел производительности, м3/ч ;
-
- пределы допускаемой относительной погрешности дозирования, %, от текущей производительности;
-
- напряжение и частота электропитания;
Общий вид терминала и дозатора представлен на рисунках 1 и 2 соответственно.

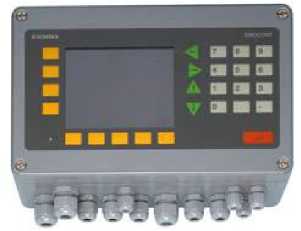

Рисунок 1 - Общий вид терминалов Disocont
L-Coni-Steel
M-Coni-Steel
L-Coni-Flex
M-Coni-Flex
H-Coni-Flex
M-Coni-Steel-Vibration

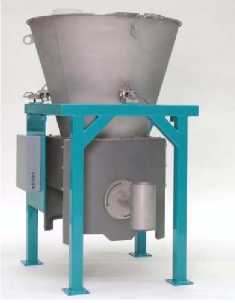

Рисунок 2 - Общий вид дозаторов MechaTron
1 Дозатор автоматический весовой непрерывного действия - 1 шт .
2 Руководство по эксплуатации - 1 экз.
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значения для модификаций | |||||||
|
S-Сoni-Steel |
L- Coni-Flex |
L- Coni- Steel |
M-Coni-Flex |
M- Coni- Steel |
H- Coni- Flex, |
M-Coni-Steel-Vibration | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |
|
Наибольший предел производительности, т/ч |
0,026 |
1,20 |
0,72 |
19 |
11,4 |
64 |
10 | |
|
Наименьший предел производительности, % от наибольшего предела производительности |
10 | |||||||
|
Пределы допускаемой относительной погрешности дозирования, % от наибольшего предела производительности |
±0,5 | |||||||
|
Насыпная плотность дозируемого материала, кг/дм3 |
1,2 |
2 |
1,2 |
2 |
1,2 |
2 |
1 | |
|
Параметры электрического питания:
|
(380; 220)+10%-15% 50±1 | |||||||
|
Потребляемая мощность электродвигателя, кВт, не более |
0,2 |
0,8 |
0,8 |
1,8 |
1,4 |
3,1 |
0,35 | |
Окончание таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Диапазон рабочих температур, °С |
от минус 10 до плюс 40 | ||||||
|
Габаритные размеры дозатора, мм: | |||||||
|
длина |
500 |
666 |
666 |
885 |
885 |
1229 |
885 |
|
ширина |
300 |
700 |
700 |
1168 |
1168 |
1675 |
956 |
|
высота |
950 |
1164 |
1164 |
1668 |
1668 |
4005 |
1691 |
|
Масса дозатора в сборе, кг, не более |
36,5 |
98 |
101 |
185 |
195 |
632 |
192 |
Примечание - Пределы допускаемой погрешности нормированы при условии непрерывной работы дозатора в течение шести минут.
