Номер по Госреестру СИ: 33789-07
33789-07 Дозаторы автоматические весовые непрерывного действия
(Multistream)
Назначение средства измерений:
Дозаторы автоматические весовые непрерывного действия MULTISTREAM (далее -дозатор) предназначены для автоматического воспроизведения заданных значений массы дозы сыпучих материалов в единицу времени (производительности) в технологических линиях.
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 1
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 2
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 3
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным и делится на метрологически значимое и метрологически незначимое.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
INTECONT |
VEG 206yy |
VMD20600 |
*- |
*- |
INTECONT Tersus, |
VEG 20650 |
Vxx 206y0 |
*- |
*- |
DISOCONT |
Vxx201y0 |
Vxx201yy |
*- |
*- |
х = A-Z y = 0-9 * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или | ||||
прочитано через какой-либо интерфейс |
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
Знак утверждения типа
Знак утверждения типананосится на специальную табличку в виде наклейки, которую крепят на опору станины конвейера рядом с фирменной табличкой, на титульный лист Руководства по эксплуатации дозатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозаторам автоматическим весовым непрерывного действия MULTISTREAM
1 ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования».
2 Техническая документация изготовителя .
Поверка
Поверкаосуществляется по документу ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки».
Основное поверочное оборудование:
- весы для статического взвешивания среднего класса точности ГОСТ Р 53228-2008. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
«Schenck Process Europe GmbH», Германия
Pallaswiesenstrasse 100, 64293 Darmstadt, Germany
Tel: 49 - (0 6151/321028; Fax: 49 - (0 6151/321172
Заявитель
Общество с ограниченной ответственностью «Шенк Процесс РУС»
(ООО «Шенк Процесс РУС»)
Юридический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10
Тел.: (495) 981 12 68, Факс: (499)272-22-74
E-mail: inforus@mt.com; Http: www.mt.com
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский пр., 31
Факс: 8 (499)124 99 96; E-mail: info@rostest.ru
Принцип работы дозатора основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести при прохождении дозирующего материала в аналоговый электрический сигнал, обработке этого сигнала терминалом, со встроенным устройством обработки аналоговых данных, с индикацией значений текущей производительности на его дисплее.
При отклонении текущей производительности дозатора от заданной формируется сигнал, управляющий приводом электродвигателя, обеспечивая заданную производительность.
Конструктивно дозатор состоит из бункера с заслонкой, весоприемного устройства, смонтированных на несущей раме. В дозаторах используются терминалы DISOCONT, INTECONT Tersus и INTECONT Opus.
Дозаторы выпускаются в четырех модификациях: G400, G750, G1250 и В80.
На корпусе дозаторов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:
-
- наименование и обозначение дозатора;
-
- товарный знак предприятия-изготовителя;
-
- наибольший предел производительности, м3/ч;
-
- пределы допускаемой относительной погрешности дозирования, % от текущей производительности;
-
- напряжение и частота питания;
Общий вид терминалов и дозаторов представлен на рисунках 1 - 4 соответственно.

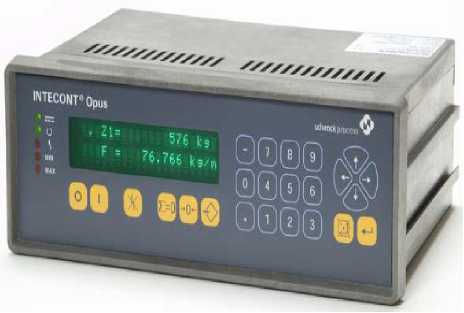

Рисунок 1 - INTECONT Opus

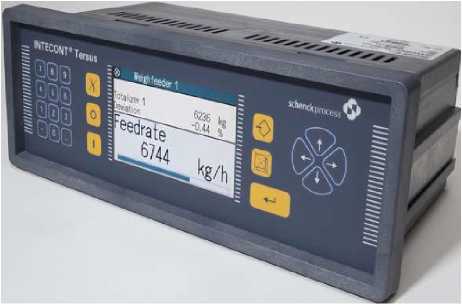

Рисунок 2 - INTECONT Tersus

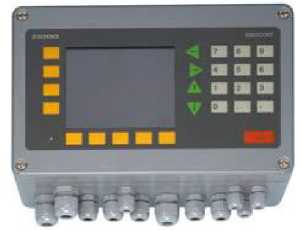

Рисунок 3 - DISOCONT

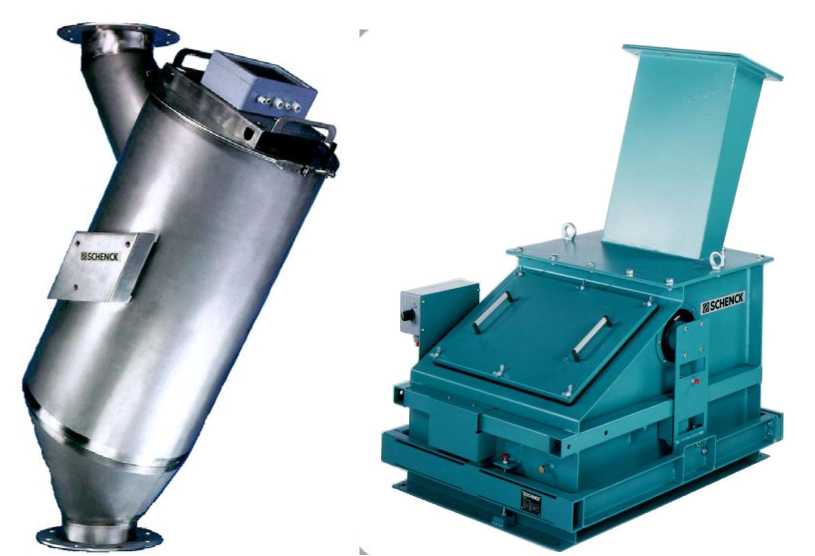

В80 G400, G750, G1250
Рисунок 4 - Общий вид дозаторов MULTISTREAM
1 Дозатор автоматический весовой непрерывного действия - 1 шт .
2 Руководство по эксплуатации - 1 экз.
Таблица 2
Наименование характеристики |
Значения для модификаций | ||||
G400 |
G750 |
G1250 |
В80 | ||
Наибольший предел производительности, т/ч |
1000 |
1000 |
1000 |
80 | |
Наименьший предел производительности, % |
10 | ||||
от наибольшего предела производительности | |||||
Пределы допускаемой относительной по- | |||||
грешности дозирования, % от наибольшего |
±2,0 | ||||
предела производительности | |||||
Максимальный размер частицы дозируемого |
30 | ||||
материала, мм, не более | |||||
Параметры электрического питания: | |||||
- напряжение, В |
220 |
+22 -33 | |||
- частота, Гц |
50±1 | ||||
Потребляемая мощность электродвигателя, кВт, не более |
2,5 |
1,2 |
0,8 |
0,8 | |
Габаритные размеры дозатора, мм, не более: | |||||
- длина |
850 |
1098 |
1450 |
897 | |
- ширина |
1082 |
1082 |
1082 |
600 | |
- высота |
1160 |
1160 |
1160 |
1400 | |
Масса дозатора в сборе, кг, не более |
155 |
250 |
390 |
58 | |
Диапазон рабочих температур, °С |
от минус 10 до плюс 40 |
Примечание - Пределы допускаемой погрешности нормированы при условии непрерывной работы дозатора в течении шести минут.
