Номер по Госреестру СИ: 33308-06
33308-06 Датчики весоизмерительные тензорезисторные
(PWS)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные PWS (далее - датчик) предназначены для преобразования статических и квазистатических значений нагрузки в электрический сигнал в весах, весовых и весодозирующих устройствах.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
PWS
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| edfe8d9a-030e-110c-9f35-042221be3b6a | 33308-06 | 2022-09-30 | — | актуальная |
| 31431065-2b1f-1e8d-6fd3-87cf6e80df1a | 33308-06 | 2020-05-07 | 2022-09-30 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

наносится типографским способом на титульные листы эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным PWS
1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
2 OIML R 60: 2000 «Метрологическое регулирование весоизмерительных датчиков ».
3 МИ 2720-2002 «Рекомендация. Государственная система обеспечения единства измерений. Датчики весоизмерительные тензорезисторные. Методика поверки
4 Техническая документация изготовителя .
осуществляется по документу МИ 2720-2002 «Рекомендация. ГСИ. Датчики весоизмерительные тензорезисторные. Методика поверки», утвержденному в декабре 2001 г.
Основное поверочное оборудование:
- гири эталонные 4- го разряда в соответствии с ГОСТ 8.021-2005;
- массозадающие установки с пределом допускаемой погрешности не более 1/3 пределов допускаемой погрешности датчика.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Принцип действия датчика заключается в преобразовании нагрузки, действующей на его упругий элемент, в деформацию тензорезисторов и в последующем преобразовании этой деформации тензорезисторами, соединенными по мостовой схеме в виде одного или двух измерительных контуров, в пропорциональный электрический сигнал.

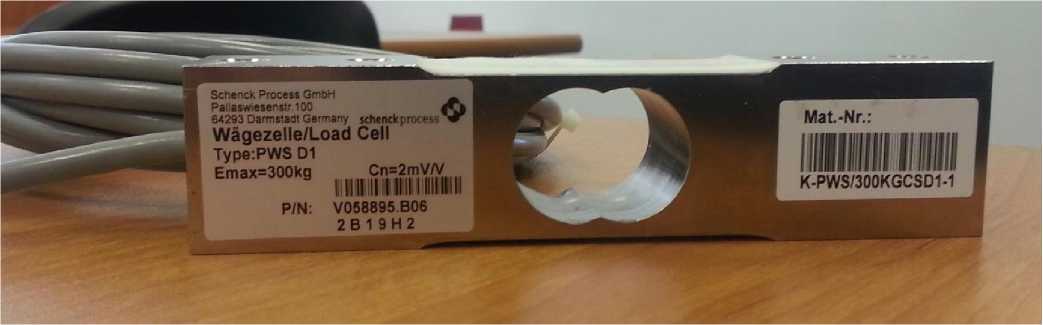

Общий вид датчика представлен на рисунке 1.
Рисунок 1 - Общий вид датчика PWS
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
- торговая марка изготовителя;
- модель весоизмерительного датчика;
- серийный номер;
- класс точности по OIML R 60:2000;
- максимальная нагрузка Emax.
Класс точности по OIML R 60:2000
Максимальное число поверочных
Максимальная нагрузка Emax, кг 10, 30, 60, 100, 150, 300, 500, 700
Рабочий коэффициент передачи при
номинальной нагрузке (РКП), мВ/В 2±0,002
Наименьшее значение поверочного
0,013
интервала, nmin, % от Emax
Входное сопротивление, Ом
Выходное сопротивление, Ом
Напряжение электропитания, В
Изменение РКП при изменении
температуры на 10 °С, % от РКП
Изменение начального коэффициента
передачи (НКП) при изменении температуры на 10 °С, % от РКП
Предельно допускаемая нагрузка, % от Emax
Диапазон рабочих температур, °С
Габаритные размеры, мм:
- длина
- ширина
- высота
Масса датчиков, кг, не более
350
350±3
15
0,045
0,045
150
от минус 10 до плюс 40 139,7
от 30,73 до 36,50
30,18
от 0,855 до 2,5
Значения пределов допускаемой погрешности датчика по входу при первичной поверке или калибровке, в единицах поверочного интервала (v 1)шах/чиоо поверочных интервалов) приведены в таблице 1.
Допускаемый размах значений выходного сигнала датчиков,
приведенные ко входу,
соответствующих одной и той же нагрузке, не более
Пределы допускаемого изменения
абсолютные значения пределов
допускаемой погрешности
значения выходного сигнала датчика, приведенные к входу, при постоянной нагрузке, составляющей (90 - 100) % Emax
Пределы допускаемого изменения знания выходного сигнала датчика, приведенные ко входу, при постоянной нагрузке Е1Ш11
0,7 пределов допускаемой погрешности в течение 30 мин;
0,15 пределов допускаемой погрешности за время между 20 и 30 минутами нагружения
±0,5 n после нагружения датчика в течение 30 мин постоянной нагрузкой, составляющей (90 - 100) % Етах;
±0,7 n при изменении температуры окружающего воздуха на каждые 5 °С;
Таблица 1
|
Диапазон измерения |
Пределы допускаемой погрешности |
|
От Етш до 500 n включ. |
±0,35 n |
|
Св. 500 n до 2000 n включ. |
±0,7 n |
|
Св. 2000 n |
±1,05 n |
|
Примечание - При эксплуатации указанные значения пределов допускаемой погрешности удваиваются | |
