Номер по Госреестру СИ: 23898-14
23898-14 Станки балансировочные
(G, GP, GT, GTL)
Назначение средства измерений:
Станки балансировочные серий G, GP, GT, GTL предназначены для измерений величины неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.
Внешний вид.
Станки балансировочные
Рисунок № 1
Внешний вид.
Станки балансировочные
Рисунок № 2

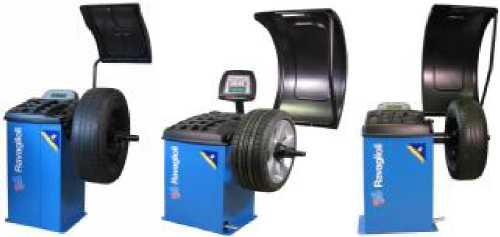

Внешний вид.
Станки балансировочные
Рисунок № 3
Внешний вид.
Станки балансировочные
Рисунок № 4

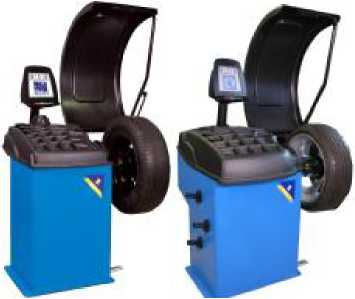

Внешний вид.
Станки балансировочные
Рисунок № 5

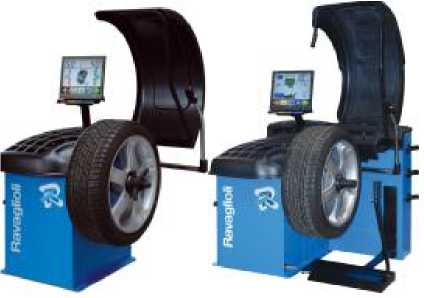

Внешний вид.
Станки балансировочные
Рисунок № 6

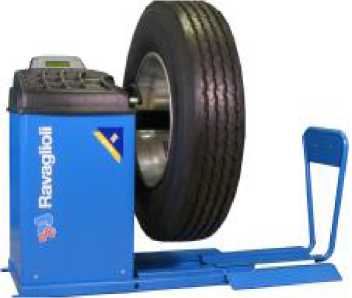

Внешний вид.
Станки балансировочные
Рисунок № 7

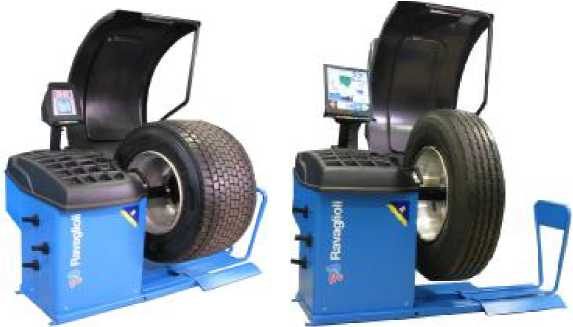

Внешний вид.
Станки балансировочные
Рисунок № 8
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.03.2019
Номер записи - 106274
ID в реестре СИ - 328674
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Станок балансировочный GTL2.120E, Станки балансировочные, Нет модификации, мод. G2.119HFMD, Ravaglioli G2.124, Ravaglioli G2.117, GTL2.120, GP3.140WS, G3.140RS, G2.1406R, G2.124R, G2.119HFMD, G, мод. G.3140RS, G, GP, GT, GTL,
Производитель
Изготовитель - Фирма "Ravaglioli s.p.a."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 6
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Станки балансировочные (G, GP, GT, GTL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Ravaglioli s.p.a."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16746-97 01.11.2002 |
Стенды балансировочные, G111, G115, G115M, G115ML, G115L, G120, G121, G122 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
16747-97 01.11.2002 |
Стенды для контроля и регулировки углов установки колес автомобилей, R160 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
16748-97 01.11.2002 |
Стенды для контроля и регулировки углов установки колес автомобилей, R162 и R164 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
16749-97 01.11.2002 |
Стенды для контроля эффективности тормозов, RAV RT Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
16960-98 01.02.2003 |
Стенды для контроля и регулировки углов установки колес автомобилей, R 108 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
19357-00 01.04.2005 |
Устройства для диагностирования бокового увода колеса автомобиля, RAVRT 320 IN Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
19358-00 01.04.2005 |
Устройства для диагностирования тормозных систем автомобиля, RAVRT: 615N, 615P, 622N, 622P, 622F, 622FP, 630N, 630P, 630F, 630FP, 630VF, 630VFP, 102N, 102P, 105N, 105P, 152N, 152P, 155N, 155P, 005 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
19358-05 01.08.2010 |
Стенды для измерений тормозной силы и проверки эффективности тормозов автотранспортных средств, RAV RT Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
19358-08 01.01.2014 |
Стенды для измерений тормозной силы и проверки эффективности тормозов автотранспортных средств, RAVRT095, RAVRT102, RAVRT105, RAVRT155, RAVRT175, RAVRT615, RAVRT622, RAVRT630 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
ОТ |
1 год |
|
19358-14 26.05.2019 |
Стенды тормозные, RAVRT085, RAVRT095, RAVRT102, RAVRT122, RAVRT175, RAVRT615, RAVRT622, RAVRT630 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
ОТ |
1 год |
|
19412-00 01.04.2005 |
Устройства для диагностирования подвески и измерения массы автомобиля, RAVRT 202 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
19415-00 01.04.2005 |
Устройства для диагностирования и измерения углов установки осей и колес автомобиля, RAVTD 2000, 2000 L, 1850, 1830, 1640 (1780, 1680), 1630 (1760, 1660), 1420, 1620 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
19415-05 01.08.2010 |
Устройства для измерений углов установки осей и колес автомобилей, RAV TD Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
19415-08 01.01.2014 |
Устройства для измерений углов установки колес автомобилей, RAVTD2200, RAVTD1850, RAVTD1830, RAVTD1780, RAVTD1760, RAVTD5080, RAVTD5060, RAVTD5040, RAVTD5040T, RAVTD5060T, RAVTD8040T, RAVTD8060T, RAVTD8080T Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
ОТ |
1 год |
|
19415-14 06.03.2019 |
Устройства для измерений углов установки колес автомобилей, RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
ОТ |
1 год |
|
23898-02 01.12.2007 |
Станки балансировочные, G, GP, GT, GTL Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
23898-05 01.08.2010 |
Станки балансировочные, Ravaglioli серий G, GP Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
1 год | |
|
23898-08 01.01.2014 |
Станки балансировочные, Ravaglioli серий G, GP, GT, GTL Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
ОТ |
1 год |
|
23898-14 06.03.2019 |
Станки балансировочные, G, GP, GT, GTL Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
ОТ |
1 год |
|
40196-08 01.01.2014 |
Устройства для измерений углов установки колес автомобилей, RAVTD4400 Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
ОТ |
1 год |
|
56861-14 28.03.2019 |
Устройства для измерений углов установки колес автомобилей, RAVTD3000, VAR3000/PC, RAVTDQC Фирма "Ravaglioli s.p.a." (ИТАЛИЯ ) |
ОТ |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Станки балансировочные (G, GP, GT, GTL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМС ПРОГРЕСС" (1771) | 5 | 0 | 5 | 0 | 3 | 0 | 3 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМС ПРОГРЕСС" (1771) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Станки балансировочные (G, GP, GT, GTL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
625 | 14019 |
|
ФБУ Калининградский ЦСМ Калининградская область |
6300 | 14019 |
|
ФБУ Калининградский ЦСМ Калининградская область |
8350 | 14019 |
|
ФБУ Калининградский ЦСМ Калининградская область |
13013 | 14019 |
|
ФБУ Калининградский ЦСМ Калининградская область |
13854 | 14019 |
Знак утверждения типа
Знак утверждения типананосится на корпус станков балансировочных серий G, GP, GT, GTL методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Станки балансировочные серий G, GP, GT, GTL. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к станкам балансировочным серий G, GP, GT, GTL
-
1. ГОСТ 20076-2007 «Вибрация. Станки балансировочные. Характеристики и методы их проверки».
-
2. ГОСТ 19534-74 «Балансировка вращающихся тел. Термины».
-
3. Техническая документация «Ravaglioli S.p.A.», Италия.
Поверка
Поверкаосуществляется по МИ 2977-2006 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- весы неавтоматического действия по ГОСТ Р 53228-2008, класс точности -
высокий;
ротор контрольный;
Лист № 4 Всего листов 4
- контрольные грузы массой 10 г, 50%, 100% от верхнего предела измерений станков балансировочных;
- линейка измерительная металлическая (0 - 500 мм), ПГ±0,2 мм, ГОСТ 427-75.
Изготовитель
«Ravaglioli S.p.A.», Италия
Via I° Maggio, n° 3, 40037 Sasso Marconi, Italy Телефон: +39 051 6781511, Факс: +39 051 846349
E-mail: rav@ravaglioli.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия станков балансировочных серий G, GP, GT, GTL основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опоры вала ротора станков балансировочных при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальных опорах вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опоры вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние, равное величине эксцентриситета этой массы, определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Станки балансировочные серий G, GP, GT, GTL конструктивно состоят из основных частей: станины, в которой размещены балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу станка с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Станки балансировочные серий G, GP, предназначены для балансировки колес легковых автомобилей и микроавтобусов.
Станки балансировочные серий GT, GTL предназначены для балансировки колес грузовых автомобилей.
Станки балансировочные серий G, GP, GT, GTL выпускаются в следующих модификациях: G1.111H, G2.116H, G2.116HD, G2.117H, G2.117HD, G2.118H, G2.118HD, G2.119H, G2.119HD, G2.119HMD, G2.119HFMD, G2.119HM, G2.119HMD, G2.124H, G2.124HD, G3.124RD, G3.124HD, G3.128H, G3.128R, G3.140H, G3.140R, G3.140RS, G4.140H, G4.140SH, G4.140R, G4.140RS, G6.160H, G6.160SH, G7.340R, G7.340RS, GP2.124H, GP2.124HD, GP3.124HD, GP3.124RD, GP3.128H, GP3.128R, GP3.140H, GP3.140R, GP3.140RS, GP4.140H, GP4.140R, GP4.140RS, GP4.140SH, GP6.160H, GP6.160SH, GP7.340R, GP7.340RS,
Лист № 2 Всего листов 4 GT2.120H, GT2.120HC, GTL2.120H, GTL2.120HD, GTL2.120HC, GTL2.120HCD, GTL3.124HCD, GTL3.124HD, GTL4.140H, GTL4.140HC.
Выпускаемые модификации отличаются дизайнерским исполнением, типом применяемого устройства вывода и отображения информации, а также диапазоном и погрешностью измерений величины неуравновешенной массы дисбаланса.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса станка.
Общий вид станков балансировочных серий G, GP, GT, GTL
G1.111H, G2.116H, G2.116HD, G2.117H, G2.117HD
G2.118H, G2.118HD, G2.119H, G2.119HD,
G2.119HFMD, G2.119HM, G2.119HMD, G2.124H,
GP3.128H, GP3.128R, GP3.140H,
GP3.140R, GP4.140H, GP4.140R,
GP4.140RS, GP4.140SH
G2.124HD, G3.124RD, G3.124HD
GP6.160H, GP6.160SH. GP7.340R,
GP7.340RS. G6.160H, G6.160SH, G7.340R, G7.340RS
G3.128R, G3.140H,
G3.140R, G4.140H,
G4.140SH,
G4.140R, G4.140RS
GTL3.124HCD, GTL3.124HD, GTL4.140H, GTL4.140HC
GT2.120H, GT2.120HC,
GTL2.120H, GTL2.120HD,
GTL2.120HC, GTL2.120HCD
Лист № 3
Всего листов 4
- станок балансировочный ;
- комплект зажимных и установочных приспособлений и принадлежностей ;
- руководство по эксплуатации .
|
Характеристики |
Значение характеристики | |
|
Модель |
G1, G3, G3, G4, G6, G7, GP2, GP3, GP4, GP6, GP7 |
GT2, GTL2, GTL3, GTL4 |
|
Диаметр обода балансируемого колеса, мм |
254:610 |
254:610 |
|
Ширина обода балансируемого колеса, мм: |
38:559 |
38:559 |
|
Диапазоны измерений величины неуравновешенной массы дисбаланса, г; |
0-300 |
0-999 |
|
Пределы допускаемой относительной погрешности измерений величины неуравновешенной массы дисбаланса, колеса, %
|
±3 ±5 |
±3 ±5 ±10 |
|
Диапазон измерений угла установки корректирующей массы, ...° |
0:360 | |
|
Предел допускаемой абсолютной погрешности измерений угла установки корректирующей массы, ...° |
±3 | |
|
Габаритные размеры (Д хШ х В), мм, не более |
1020x1020x565 |
1850x1330x1430 |
|
Максимальная масса балансируемого колеса, кг |
65 |
200 |
|
Масса станка, не более, кг |
78 |
215 |
|
Напряжение питания, В |
220+10% 220-15% |
3x220/380 (+10/-15) % |
|
Частота питающей сети, Гц |
50±1 |
50±1 |
|
Рабочий диапазон температур, °С |
5:45 |
5:45 |
