Сведения о средстве измерений: 19415-14 Устройства для измерений углов установки колес автомобилей

Номер по Госреестру СИ: 19415-14
19415-14 Устройства для измерений углов установки колес автомобилей
(RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080)

Назначение средства измерений:
Устройства для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей. Устройства обеспечивают измерение следующих параметров: -    углов развала колес; -    углов схождения колес; -    углов продольного наклона оси поворота управляемых колес; -    углов поперечного наклона оси поворота управляемых колес.

сертификация программного обеспечения

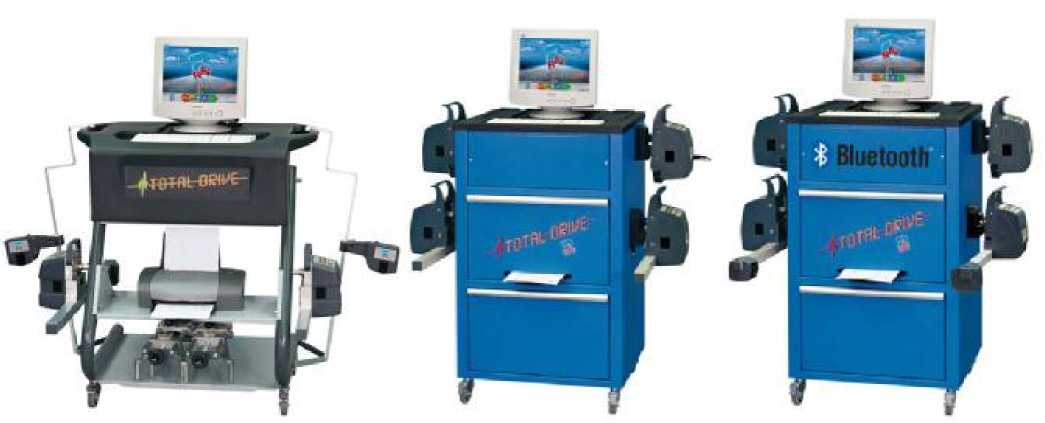

Внешний вид. Устройства для измерений углов установки колес автомобилей, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройства для измерений углов установки колес автомобилей
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 06.03.2019
Номер записи - 98670
ID в реестре СИ - 321070
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

RAVTD8080TWS, RAVTD5080,

Производитель

Изготовитель - Фирма "Ravaglioli s.p.a."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Устройства для измерений углов установки колес автомобилей (RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Ravaglioli s.p.a."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
16746-97
01.11.2002
Стенды балансировочные, G111, G115, G115M, G115ML, G115L, G120, G121, G122
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
16747-97
01.11.2002
Стенды для контроля и регулировки углов установки колес автомобилей, R160
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
16748-97
01.11.2002
Стенды для контроля и регулировки углов установки колес автомобилей, R162 и R164
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
16749-97
01.11.2002
Стенды для контроля эффективности тормозов, RAV RT
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
16960-98
01.02.2003
Стенды для контроля и регулировки углов установки колес автомобилей, R 108
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
19357-00
01.04.2005
Устройства для диагностирования бокового увода колеса автомобиля, RAVRT 320 IN
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
19358-00
01.04.2005
Устройства для диагностирования тормозных систем автомобиля, RAVRT: 615N, 615P, 622N, 622P, 622F, 622FP, 630N, 630P, 630F, 630FP, 630VF, 630VFP, 102N, 102P, 105N, 105P, 152N, 152P, 155N, 155P, 005
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
19358-05
01.08.2010
Стенды для измерений тормозной силы и проверки эффективности тормозов автотранспортных средств, RAV RT
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
19358-08
01.01.2014
Стенды для измерений тормозной силы и проверки эффективности тормозов автотранспортных средств, RAVRT095, RAVRT102, RAVRT105, RAVRT155, RAVRT175, RAVRT615, RAVRT622, RAVRT630
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
ОТ
1 год
19358-14
26.05.2019
Стенды тормозные, RAVRT085, RAVRT095, RAVRT102, RAVRT122, RAVRT175, RAVRT615, RAVRT622, RAVRT630
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
ОТ
1 год
19412-00
01.04.2005
Устройства для диагностирования подвески и измерения массы автомобиля, RAVRT 202
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
19415-00
01.04.2005
Устройства для диагностирования и измерения углов установки осей и колес автомобиля, RAVTD 2000, 2000 L, 1850, 1830, 1640 (1780, 1680), 1630 (1760, 1660), 1420, 1620
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
19415-05
01.08.2010
Устройства для измерений углов установки осей и колес автомобилей, RAV TD
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
19415-08
01.01.2014
Устройства для измерений углов установки колес автомобилей, RAVTD2200, RAVTD1850, RAVTD1830, RAVTD1780, RAVTD1760, RAVTD5080, RAVTD5060, RAVTD5040, RAVTD5040T, RAVTD5060T, RAVTD8040T, RAVTD8060T, RAVTD8080T
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
ОТ
1 год
19415-14
06.03.2019
Устройства для измерений углов установки колес автомобилей, RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
ОТ
1 год
23898-02
01.12.2007
Станки балансировочные, G, GP, GT, GTL
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
23898-05
01.08.2010
Станки балансировочные, Ravaglioli серий G, GP
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
1 год
23898-08
01.01.2014
Станки балансировочные, Ravaglioli серий G, GP, GT, GTL
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
ОТ
1 год
23898-14
06.03.2019
Станки балансировочные, G, GP, GT, GTL
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
ОТ
1 год
40196-08
01.01.2014
Устройства для измерений углов установки колес автомобилей, RAVTD4400
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
ОТ
1 год
56861-14
28.03.2019
Устройства для измерений углов установки колес автомобилей, RAVTD3000, VAR3000/PC, RAVTDQC
Фирма "Ravaglioli s.p.a." (ИТАЛИЯ )
ОТ
1 год

Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.

В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.

Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.

Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Устройства для измерений углов установки колес автомобилей (RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЦМС ПРОГРЕСС"
(1771)
  • RAVTD8080TWS
  • 1 0 1 0 0 0 0
    ФБУ "КАЛУЖСКИЙ ЦСМ"
    (RA.RU.311265)
    РСТ
  • RAVTD5080
  • 1 0 0 0 0 0 0

    Стоимость поверки Устройства для измерений углов установки колес автомобилей (RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение разработано специально для устройств для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

    ПО «AlignerS9» предназначено для работы только с устройствами для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200 RAVTD5040, RAVTD5060, RAVTD5080.

    ПО «Total Drive 8000» предназначено для работы только с устройствами для измерений углов установки колес автомобилей серий RAVTD8060, RAVTD8080.

    Идентификационные данные программного обеспечения:

    Наименование программного обеспечения

    Идентификационн ое наименование программного обеспечения

    Номер версии (идентификацио нный номер) программного обеспечения, не ниже

    Цифровой идентификатор программного обеспечения

    Алгоритм вычисления цифрового «идентификатор а»

    AlignerS9

    AlignerS9.exe

    3.2.8

    05A67463

    CRC32

    Total Drive

    8000

    Aligner.exe

    7.76

    DE533655

    CRC32

    Лист № 3 Всего листов 5 Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа наносится на приборную стойку методом наклеивания и на титульный лист руководства по эксплуатации методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика выполнения измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средствам измерений - устройствам для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080

    • 1.   ГОСТ 25176-82 «Средства  диагностирования   автомобилей, тракторов,

    строительных и дорожных машин. Классификация. Общие технические требования»;

    • 2.   Техническая документация «Ravaglioli S.p.A.», Италия.

    Поверка

    Поверка

    осуществляется по документу МП АПМ 50-13 «Устройства для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс - М» в январе 2014 г.

    Перечень основных средств поверки (эталонов), применяемых для поверки:

    • -   квадрант оптический типа КО-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;

    • -   стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.


    Изготовитель


    «Ravaglioli S.p.A.», Италия
    Via I° Maggio, n° 3, 40037 Sasso Marconi, Italy
    Телефон: +39 051 6781511, Факс: +39 051 846349
    E-mail: rav@ravaglioli.com
    Лист № 5 Всего листов 5

    Испытательный центр


    Государственный центр испытаний средств измерений ООО «Автопрогресс-М » 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
    Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
    E-mail: info@autoprogress-m.ru

    Действие устройств для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.

    Конструктивно устройства для измерений углов установки колес автомобилей серий

    RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080,

    RAVTD8060, RAVTD8080 состоят из приборной стойки и четырех измерительных блоков.

    Устройства для измерений углов установки колес автомобилей серий RAVTD1760,

    RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 обеспечивают одновременное измерение углов установки всех четырех колес автомобиля. По результатам измерений рассчитываются угловые или линейные размеры взаимной ориентации осей подвески автомобиля. В память персонального компьютера заложена база данных на большое количество моделей автомобилей отечественного и зарубежного производства. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и алгоритмы их загрузки при проведении контроля.

    Устройства для измерений углов установки колес автомобилей серий RAVTD1760,

    RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080 снабжены программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющим оперативно сохранять и обновлять информацию об основных параметрах датчиков. Это повышает надежность и стабильность работы.

    Конструктивно датчики скомпонованы в четырех измерительных блоках - двух передних

    и двух задних. Измерительный блок выполнен в виде законченного модуля в корпусе специальной формы. При этом форма и размеры измерительных блоков выбраны исходя из особенностей их размещения на колесах диагностируемого автомобиля. В соответствии с количеством колес, устройство имеет четыре измерительных блока. Блоки содержат измерительные камеры, выполненные по CCD технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС) для измерений горизонтальных углов (углов схождения) и электронные уровни (инклинометры) для измерений вертикальных углов (углов развала, наклонов оси поворота колес автомобиля). Система обработки измерительной информации размещается в приборной стойке.

    Лист № 2 Всего листов 5 Приборная стойка имеет передвижной тип конструкции и в зависимости от комплектации может включать в себя персональный компьютер с устройствами ввода, монитор, принтер и зарядное устройство для подзарядки систем питания измерительных блоков.

    Модели входящие в серию, могут отличаться друг от друга способом передачи данных от измерительных блоков в блок обработки, типом применяемого монитора, конструктивным исполнением и дизайном приборной стойки, а также конструктивным исполнением корпуса измерительного блока.

    Обозначение конкретных моделей, входящих в серию выполняется как расширение названия серии в виде дополнительных букв, например: RAVTD8060TWSRK.

    Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование корпуса персонального компьютера, находящегося внутри приборной стойки.

    Внешний вид. Устройства для измерений углов установки колес автомобилей (RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080), http://oei-analitika.ru

    Общий вид устройств для измерений углов установки колес автомобилей серий RAVTD1760, RAVTD1780, RAVTD1850, RAVTD2200, RAVTD5040, RAVTD5060, RAVTD5080, RAVTD8060, RAVTD8080


    Наименование

    Количество, ед.

    Приборная стойка с комплектом оборудования

    1

    Выносной измерительный блок

    4

    Захват

    4

    Стопор для руля

    1

    Упор для тормоза

    1

    Руководство по эксплуатации на русском языке

    1

    Методика поверки МП АПМ 50-13

    1

    Поворотная платформа*

    2

    Сдвижная платформа*

    2

    Калибровочное приспособление*

    1

    * - по требованию заказчика.


    Наименование характеристики

    Значение характеристики

    Серия

    RAVTD5040,

    RAVTD5060

    RAVTD1760,

    RAVTD1780, RAVTD1850,

    RAVTD5080, RAVTD8060

    RAVTD2200,

    RAVTD8080

    Углы развала колес

    Диапазон измерений, ...° Пределы абсолютной

    ±10

    погрешности измерений,

    1

    ±2

    Углы суммарного схождения колес

    Диапазон измерений, .° Пределы абсолютной

    ±5

    погрешности измерений,

    1

    ±2

    Углы индивидуального схождение колес

    Диапазон измерений, .° Пределы абсолютной

    ±2,5

    погрешности измерений,

    1

    ±1

    Углы продольного наклона оси поворота управляемых колес

    Диапазон измерений, .° Пределы абсолютной

    ±18

    погрешности измерений,

    1

    ±5

    Углы поперечного наклона оси поворота управляемых колес

    Диапазон измерений, .° Пределы абсолютной

    ±18

    погрешности измерений,

    1

    ±5

    Габаритные размеры приборной стойки с измерительными блоками, мм, не более

    1320x1150x1010

    1500x 1150x 780

    2350x1850x1010

    Масса приборной стойки

    с измерительными блоками, кг, не более

    45

    58

    85

    Диапазон рабочих температур, °С

    от 0 до плюс 50

    Требования по электропитанию

    Трехпроводная однофазная сеть

    переменного тока

    220+10%

    220-15%

    напряжение, В частота, Гц

    50±1

    Лист № 4 Всего листов 5

    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
