Номер по Госреестру СИ: 20287-12
20287-12 Системы акустико-эмиссионные
(DiSP)
Назначение средства измерений:
Системы акустико-эмиссионные DiSP (далее - АЭ-системы) предназначены для измерения параметров сигналов акустической эмиссии (АЭ) в процессе акустико-эмиссионных обследований: амплитуды, длительности, времени нарастания сигнала, энергии акустической эмиссии.
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 1
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.04.2017
Номер записи - 100232
ID в реестре СИ - 322632
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Система акустико-эмиссионная DiSP-24, Система акустико-эмиссионная DiSP-16, Система акустико-эмиссионная DiSP, DiSP-56, Система акустико-эмиссионная DiSP, DiSP-52, Система акустико-эмиссионная DiSP мод. DiSP 40, Система акустико-эмиссионная DiSP мод. DiSP 32, Система акустико-эмиссионная DiSP мод. DiSP 24, Система акустико-эмиссионная DiSP мод. DiSP 16, нет данных, Модификация DiSP мод. DiSP 40, Комплекс акустико-эмиссионный комплекс DiSP-24, исполнение DiSP-24, исполнение DiSP-16, DiSP 40, DiSP 32, DiSP 16, DiSP,
Производитель
Изготовитель - Фирма "Physical Acoustics Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 31
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 1
Кол-во владельцев - 10
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3436 от 2019.12.27 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№2931 от 2021.12.17 ПРИКАЗ_об утверждении типов стандартных образцов (18)
№1813 от 2019.08.01 О внесении изменений в описания типа, о переоформлении свидетельств и о продлении срока действия свидетельств об утверждении типа СО
№992 от 2020.05.26 о внесении изменений в описания типа стандартных образцов
№537 от 2023.03.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (17)
№328 от 2024.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (26)
№462 от 2020.03.04 О внесении изменений в описание типа стандартных образцов и о продлении срока действия свидетельства об утверждении типа стандартных образцов
№2277 от 2018.11.01 О внесении изменений в описания типов стандартных образцов, продлении срока действия и переоформления свидетельств об утверждении типов стандартных образцов
№3064 от 2022.12.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (6)
№1192 от 2017.06.02 О внесении изменений в описание типа и продлении срока действия свидетельства об утверждении типа стандартного образца температур текучести и застывания нефтепродуктов (СО ТЗН-ПА)
№318 от 2018.02.13 приказ о продлении срока действия свидетельства об утверждении типа стандартных образцов и о внесении изменений в описание типа для ИНТЕГРСО
№459 от 2020.03.04 О внесении изменений в описание типа стандартных образцо
№1451 от 2022.06.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (7)
№2510 от 2019.10.22 О внесении изменений в описания типов стандартных образцов
№532 от 2021.04.15 О внесении изменений в описание типа СИ Анализаторы СИМ-11М
№1374 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (24)
№3395 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяные топлива и смазочные материалы" (ТК 031)
№324 от 2024.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Системы акустико-эмиссионные (DiSP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
20287-12 Системы акустико-эмиссионные (DiSP) Фирма "Physical Acoustics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
78686-20 Системы акустико-эмиссионные (РАНИС-18) ООО "НДТ-системы" (РОССИЯ г.Москва) |
Все средства измерений ООО "НДТ-системы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19261-00 |
Система акустико-эмиссионная, SPARTAN AT Фирма "Physical Acoustics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20287-12 13.04.2017 |
Системы акустико-эмиссионные, DiSP Фирма "Physical Acoustics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
21999-01 |
Системы акустико-эмиссионные, SPARTAN 2000 Фирма "Physical Acoustics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31679-12 13.04.2017 |
Системы акустико-эмиссионные, SAMOS Фирма "Physical Acoustics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48789-11 29.12.2016 |
Системы акустико-эмиссионные, Модуль SH-II Фирма "Physical Acoustics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62168-15 03.11.2021 |
Системы акустико-эмиссионные, Pocket AE-2 Фирма "Physical Acoustics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Системы акустико-эмиссионные (РАНИС-18)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗ-И" (RA.RU.312199) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 6 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 9 | 0 | 8 | 0 | 4 | 0 | 4 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "НИЦПВ". (01.00317-2011) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы акустико-эмиссионные (РАНИС-18)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Сбор и анализ данных, изменение параметров контроля осуществляется с помощью программного обеспечения AEwin.
Защита метрологически значимого ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Идентификационные признаки (ПО) соответствуют данным, приведенным в таблице 1.
Таблица 2
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
AEwin |
Disp |
U23v1.3 |
001DDA07 |
CRC32 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации печатным способом и на крышку прибора с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Используется для прямых измерений в соответствии с методиками, приведенными в разделе 2 руководства по эксплуатации «Системы акустико-эмиссионные DiSP. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам акустико-эмиссионным DiSP
Техническая документация фирмы “PHYSICAL ACOUSTICS CORPORATION”, США.
Поверка
Поверка осуществляется согласно методике поверки «Системы акустико-эмиссионные DiSP. Методика поверки» МП 68.Д4-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2011 года.Основные средства поверки:
-
1. Осциллограф цифровой запоминающий TDS 2024, где полоса частот от 0 до 100 МГц, диапазон напряжений от 2 мВ до 50 В (Госреестр №24018-06);
-
2. Генератор сигналов сложной формы AFG 3021, где диапазон частот 1 мГц - 25 МГц, диапазон амплитуды 10 мВ - 10 В (Госреестр №32620-06);
-
3. Источник питания постоянного тока Б5-48, где пределы установки выходного напряжения от 0 до 49,9 В; выходного тока от 0 до 1,99 А (Госреестр № 5968-77).
Изготовитель
Фирма “PHYSICAL ACOUSTICS CORPORATION”, СШААдрес: 195 Clarksville Road, Princeton Jct., NJ 08550, USA
Телефон: (609) 716-4000 Факс: (609) 716-0706 e-mail: sales@pacndt.com
Заявитель
Общество с ограниченной ответственностью «Диапак» (ООО «Диапак») Адрес: 123182 Москва, 1-й Пехотный переулок, д.6 к.2.Телефон/факс: 8 (495) 789-45-49; Е-mail: mail@diapac.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации
от 30.12.2008 (Госреестр № 30003-08).
Адрес: 119361, г. Москва, ул. Озерная, 46. Телефон: (495) 437-56-33, факс: (495) 437-31-47 E-mail: vniiofi@vniiofi.ru
АЭ-системы представляют собой многоканальные цифровые универсальные автоматизированные системы сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. Каждый канал включает в себя блок аналоговых измерений, блок цифровой обработки сигнала и блок связи с внешней универсальной вычислительной машиной с полным набором периферийных устройств.
Аналоговая измерительная цепь каждого канала состоит из ПАЭ и платы акустического сигнального препроцессора. ПАЭ принимает волны механического напряжения, распространяющиеся в объекте контроля, и преобразует их в электрический сигнал, который затем усиливается интегрированным или внешним предусилителем. В блоке акустического сигнального препроцессора сигнал АЭ, поступающий с предусилителя, преобразуется в поток цифровых данных.
На рисунке 1 представлены фотографии общего вида АЭ-систем.
а)
б)
в)

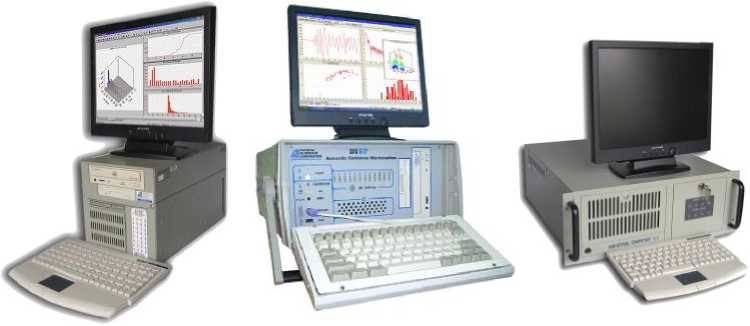

Рисунок 1 - Общий вид АЭ-системы. а) DiSP-16; б) DiSP-24; в) DiSP-40; г) DiSP-56
г)
АЭ-система имеет аналоговые входы для измерения дополнительных параметров -давления и температуры.
АЭ-система DISP комплектуется по требованию заказчиков индустриальными шасси (далее системный блок) в разных исполнениях типа IRB (Iron Box) и LB (Lanch Box), с
количеством каналов 4, 8, 16, 24, 32, 48 и 56 до 256. В системном блоке располагаются канальные платы PCI-DSP4, встроенный PC компьютер, класса Pentium4, периферийные и другие устройства. Укомплектованная АЭ-система включает в себя системный блок с платами PCI-DSP4, кабельные линии, предварительные усилители, к входам которых подключаются приемные акустические преобразователи или интегральные акустические преобразователи (со встроенными предусилителями).
Лист № 2 Всего листов 4 В системе могут использоваться следующие ПАЭ производства “PHYSICAL ACOUSTICS CORPORATION”, США: R15, R6 , R3, R15I, R6I, R50I, WDI.
АЭ-системы могут отличаться в зависимости от модификации. Отличия приведены в таблице 1.
|
№ п.п |
Наименование и условное обозначение |
Количество | |||
|
DiSP 16 |
DiSP 24 |
DiSP 40 |
DiSP 56 | ||
|
1. |
Индустриальное шасси |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
2. |
Четырехканальная измерительная плата PCI-8 |
4 шт. |
6 шт. |
10 шт. |
14 шт. |
|
3. |
Предварительный усилитель внешний |
16 шт. |
24 шт. |
40 шт. |
56 шт. |
|
4. |
Преобразователь акустический |
16 шт. |
24 шт. |
40 шт. |
56 шт. |
|
5. |
Интегральный акустический преобразователь со встроенным предусилителем |
16 шт. |
24 шт. |
40 шт. |
56 шт. |
|
6. |
Катушка с коаксиальным кабелем (100 м) |
16 шт. |
24 шт. |
40 шт. |
56 шт. |
Таблица 4
|
№ п. п |
Наименование и условное обозначение |
Количество |
|
7. |
АЭ-система |
1 шт. |
|
8. |
Преобразователи акустические |
1 компл. |
|
9. |
Катушка с коаксиальным кабелем (100 м) |
1 компл.* |
|
10. |
Компьютер класса P4 или выше |
1 шт. |
|
11. |
Дополнительное оборудование - принтер и пакет прикладного программного обеспечения |
1 компл.* |
|
12. |
Руководство по эксплуатации |
1 экз. |
|
13. |
Методика поверки |
1 экз. |
|
14. |
Паспорт |
1 экз. |
* Тип и количество определяется требованиями заказа
Лист № 4 Всего листов 4
приведены в таблице 2. Таблица 3
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот (по уровню минус 3дБ), кГц |
10-2000 |
|
Динамический диапазон измерения амплитуд АЭ-сигналов, дБ, не менее |
80 |
|
Пределы допустимой абсолютной погрешности измерения амплитуды сигнала (в диапазоне измерения от 45 до 100 дБ при частоте 150 кГц) , дБ, не более |
± 2 |
|
Диапазон измерения длительности АЭ-сигналов, мкс |
0-65535 |
|
Пределы относительной погрешности измерения длительности АЭ-сигналов, % |
±5 |
|
Уровень собственного шума, дБ, не более |
20 |
|
Диапазон измерения времени нарастания АЭ-сигналов, мкс |
0-65535 |
|
Пределы относительной погрешности измерения времени нарастания АЭ-сигналов, % |
±15 |
|
Диапазон измерения суммарного счета акустической эмиссии, шт |
0-65535 |
|
Пределы относительной погрешности измерения суммарного счета акустической эмиссии, % |
±5 |
|
Диапазон измерения энергии акустической эмиссии, Дж (с дискретностью 9,31 •IO-16 Дж) |
0-2,6Г10-8 |
|
Пределы относительной погрешности измерения энергии акустической эмиссии, % |
±5 |
|
Диапазон измерения напряжения параметрического входа, В |
От -10 до +10 |
|
Пределы абсолютной погрешности измерения напряжения параметрического входа, мВ |
±30 |
|
Дополнительное усиление АЭ-сигнала, дБ |
0; 6; 12 |
|
Напряжение питания переменным током с частотой (48-62) Гц, В |
198-231 |
|
Входной импеданс АЭ канала, Ом |
50 |
|
Потребляемая мощность на одну плату PCI, Вт |
18 |
|
Количество АЭ-каналов |
4-256 |
|
Число программируемых частот среза фильтров: верхних частот (10 кГц, 20 кГц, 100 кГц, 200 кГц); |
4 |
|
нижних частот (100 кГц, 200 кГц, 400 кГц, 2000 кГц). |
4 |
|
Разрядность аналогово-цифрового преобразователя (АЦП), бит |
18 |
|
Габаритные размеры, мм, не более: - системного блока, длина х ширина х высота |
445 х 284 х 482 |
|
- платы PCI, длина х ширина х высота |
338 х 110 х 18 |
|
Масса, кг, не более |
25 |
|
Средняя наработка на отказ (без учета компьютера и акустических преобразователей), ч, не менее |
3000 |
|
Условия эксплуатации: Температура окружающей среды, оС |
От +10 до +45 |
|
Относительная влажность воздуха, % |
20 - 90 |
|
Атмосферное давление, мм рт.ст. |
630 + 800 |
Примечание - все погрешности измерения приведены без учета погрешностей ПАЭ.
