Номер по Госреестру СИ: 48789-11
48789-11 Системы акустико-эмиссионные
(Модуль SH-II)
Назначение средства измерений:
Системы акустико-эмиссионные Модуль SH-II (далее - АЭ-системы) предназначены для измерения и регистрации параметров сигналов акустической эмиссии (АЭ) в процессе АЭ-обследований с целью контроля состояния потенциально опасного оборудования, работающего под нагрузкой. Система обеспечивает накопление и хранение зарегистрированных данных, обработку данных и их представление для анализа в графическом виде.

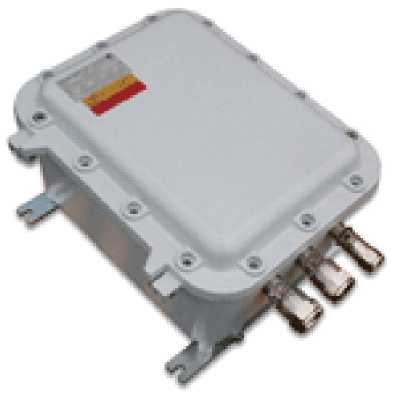

Внешний вид.
Системы акустико-эмиссионные
Рисунок № 1

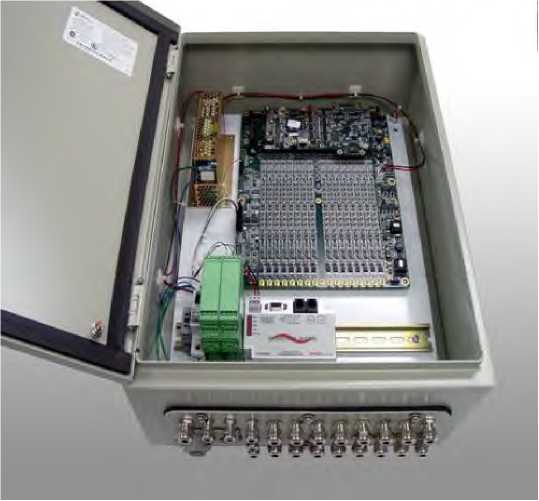

Внешний вид.
Системы акустико-эмиссионные
Рисунок № 2
Программное обеспечение
Для осуществления сбора и анализа данных в АЭ-систему встроена серверная часть программного обеспечения AEwin Модуль SH-II. Изменение параметров контроля
осуществляется с помощью клиентской части ПО AEwin, устанавливаемой на персональном компьютере.
Защита метрологически значимого ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Идентификационные признаки (ПО) соответствуют данным, приведенным в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
AEwin |
Модуль SH-II |
U77:A |
00D91588A |
CRC32 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации печатным способом и на крышку прибора с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Используется для прямых измерений в соответствии с методиками, приведенными в руководстве по эксплуатации «Система акустико-эмиссионная Модуль SH-II. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам акустико-эмиссионные Модуль SH-IIТехническая документация фирмы “PHYSICAL ACOUSTICS CORPORATION”, США.
Поверка
Поверкаосуществляется согласно методике поверки «Система акустико-эмиссионная Модуль SH-II. Методика поверки» МП 45.Д4-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре 2011 года.
Основные средства поверки:
Осциллограф цифровой запоминающий TDS 2024, где полоса частот от 0 до 100МГц, диапазон напряжений от 2мВ до 50В (Госреестр №24018-06);
Генератор сигналов сложной формы AFG 3021, где диапазон частот 1 мГц - 25МГц, диапазон амплитуды 10мВ - 10В (Госреестр №32620-06);
Источник питания постоянного тока Б5-48, где пределы установки выходного напряжения от 0 до 49,9 В; выходного тока от 0 до 1,99 А (Госреестр № 5968-77).
Лист № 4 Всего листов 4Изготовитель
Фирма “PHYSICAL ACOUSTICS CORPORATION”, СШААдрес: 195 Clarksville Road, Princeton Jct., NJ 08550.
Телефон: (609) 716-4000
Факс: (609) 716-0706
e-mail: sales@pacndt.com
Заявитель
Общество с ограниченной ответственностью «Диапак» (ООО «Диапак»)Адрес: 123182 г. Москва, 1-й Пехотный переулок, д.6 к.2.
Телефон/факс: 8 (495) 789-45-49
e-mail: mail@diapac.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации от 30.12.2008 (Госреестр № 30003-08).Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
АЭ-системы представляют собой многоканальные цифровые универсальные автоматизированные системы сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. Каждый канал включает в себя блок аналоговых измерений, блок цифровой обработки сигнала и блок связи с внешней универсальной вычислительной машиной с полным набором периферийных устройств.
На рисунке 1 представлена фотография общего вида АЭ-системы.
а)
Рисунок 1 - Общий вид АЭ системы. а) в корпусе NEMA; б) в корпусе CCFE-6B
б)
АЭ-системы комплектуются по требованию заказчиков индустриальными шасси (далее системный блок) в разных исполнениях типа NEMA и CCFE-6B, с количеством каналов от 4 до 128 и более. В системном блоке располагаются канальные платы, встроенный PC компьютер, класса PentiumM, периферийные и другие устройства. Укомплектованная АЭ-система включает в себя системный блок с канальными платами, кабельные линии, предварительные усилители, к входам которых подключаются приемные акустические преобразователи или интегральные акустические преобразователи (со встроенными предусилителями).
Аналоговая измерительная цепь каждого канала состоит из ПАЭ и платы акустического сигнального препроцессора. ПАЭ принимает волны напряжения, распространяющиеся в конструкции, и преобразует их в электрический сигнал, который затем усиливается интегрированным или внешним предусилителем. В блоке акустического сигнального препроцессора сигнал АЭ, поступающий с предусилителя, преобразуется в поток цифровых данных.
Таблица 3
№ п.п |
Наименование и условное обозначение |
Количество |
1. |
Система акустико-эмиссионная Модуль SH-II |
1 шт. |
2. |
Акустические преобразователи |
1 компл.* |
3. |
Соединительные кабели |
1 компл. |
4. |
Катушки с коаксиальным кабелем |
1 компл.* |
5. |
Программное обеспечение AEwin (Модуль SH-II) |
1 экз. |
6. |
Руководство по эксплуатации |
1 экз. |
7. |
Методика поверки |
1 экз. |
* Тип и количество определяется требованиями заказа
приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение |
Диапазон рабочих частот (по уровню -3дБ), кГц |
1-1000 |
Динамический диапазон измерения амплитуд АЭ-сигналов, дБ, не |
72 |
менее | |
Напряжение питания датчиков, В |
5; 12; 28 |
Диапазон измерения длительности АЭ-сигналов, мкс |
0-1000 |
Относительная погрешность измерения длительности АЭ-сигналов, % |
±5 |
Уровень шума, приведенного ко входу, дБ, не более |
28 |
Дополнительное усиление АЭ-сигнала, дБ |
12; 26; 40 |
Относительная погрешность измерения времени нарастания АЭ-сигналов, % |
±15 |
Относительная погрешность измерения числа превышений порогового уровня, % |
±5 |
Относительная погрешность измерения энергетического параметра, % |
±5 |
Определение абсолютной погрешности измерения напряжения параметрического входа, мВ |
±30 |
Диапазон регистрации амплитуды АЭ-сигнала, дБ |
0-100 |
Предел допустимой абсолютной погрешности измерения амплитуды сигнала (в диапазоне измерения от 45 до 100 дБ при частоте 150 кГц) , дБ, не более |
± 1 |
Напряжение питания, В: переменным током с частотой (48-62) Гц |
85-260 |
постоянным током |
9-28 |
Дискретность времени регистрации АЭ-сигнала, нс |
250 |
Входной импеданс АЭ канала, Ом |
50 |
Потребляемая мощность на один канал, Вт |
2 |
Количество каналов - высокоскоростных АЭ-каналов |
4-128 |
- дополнительных входных параметрических |
2 - 32 |
Число программируемых частот среза фильтров: верхних частот |
3 |
нижних частот |
2 |
Разрядность аналогово-цифрового преобразователя (АЦП), бит |
18 |
Габаритные размеры, мм, не более: - в корпусе типа NEMA, длина х ширина х высота |
510 х 410 х 150 |
- в корпусе типа CCFE-6B, длина х ширина х высота |
870 х 650 х 380 |
Масса, кг, не более |
150 |
Условия эксплуатации: Температура окружающей среды, оС |
От -35 до +70 |
Относительная влажность воздуха, % |
исполнение NEMA От -55 до +70 исполнение CCFE-6B 0 - 95 |
Высота над уровнем моря, м, не более |
3000 |
