Номер по Госреестру СИ: 62168-15
62168-15 Системы акустико-эмиссионные
(Pocket AE-2)
Назначение средства измерений:
Системы акустико-эмиссионные Pocket AE-2 (далее - АЭ-системы) предназначены для измерения параметров сигналов акустической эмиссии (АЭ) в процессе акустико-эмиссионных обследований: амплитуды, длительности, времени нарастания сигнала, энергетического параметра.
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 1
Программное обеспечение
Сбор и анализ данных, изменение параметров контроля осуществляется с помощью программного обеспечения (ПО) Pocket AEwin.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Pocket AEwin |
Номер версии (идентификационный номер) ПО |
ver.2 и выше |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если имеются) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом и на крышку прибора с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Используется для прямых измерений в соответствии с методиками, приведенными в разделе 2 руководства по эксплуатации «Системы акустико-эмиссионные Pocket AE-2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам акустико-эмиссионным Pocket AE-2
Техническая документация фирмы “PHYSICAL ACOUSTICS CORPORATION”, США.
Поверка
Поверкаосуществляется согласно документу МП 009.Д4-15 «Системы акустико-эмиссионные Pocket AE-2. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в апреле 2015 года.
Основные средства поверки:
-
1. Осциллограф цифровой запоминающий TDS 2024. (Госреестр №24018-06);
-
2. Генератор сигналов сложной формы AFG 3021. (Госреестр №32620-06);
-
3. Источник питания постоянного тока Б5-48. (Госреестр № 5968-77).
Изготовитель
Фирма «PHYSICAL ACOUSTICS CORPORATION», США
Адрес: 195 Clarksville Road, Princeton Jct., NJ 08550, USA
Телефон: (609) 716-4000 Факс: (609) 716-0706
e-mail: sales@pacndt.com
Заявитель
Общество с ограниченной ответственностью «Диапак» (ООО «Диапак»)Адрес: 123182 Москва, 1-й Пехотный переулок, д.6 к.2.
Телефон/факс: 8 (495) 789-45-49; Е-mail: mail@diapac.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП "ВНИИОФИ") Адрес: 119361, г. Москва, ул. Озерная, 46Тел. 437-33-56; факс 437-31-47
E-mail: vniiofi@vniiofi.ru, http://www.vniiofi.ru
АЭ-системы представляют собой двухканальные цифровые универсальные автоматизированные системы сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. АЭ-система включает в себя блок аналоговых измерений и блок цифровой обработки сигнала.
Аналоговая измерительная цепь каждого канала состоит из ПАЭ и платы акустического сигнального препроцессора. ПАЭ принимает волны механического напряжения, распространяющиеся в объекте контроля, и преобразует их в электрический сигнал, который затем усиливается интегрированным или внешним предусилителем. В блоке акустического сигнального препроцессора сигнал АЭ, поступающий с предусилителя, преобразуется в поток цифровых данных.

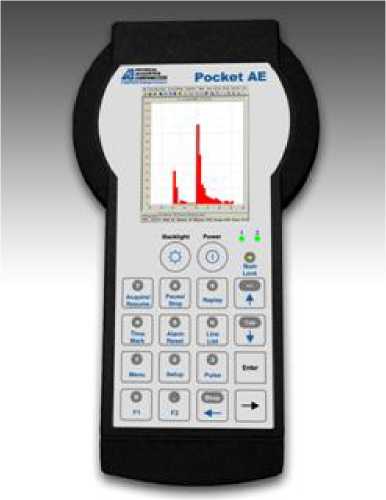

На рисунке 1 представлена фотография общего вида АЭ-систем.
Рисунок 1 - Общий вид АЭ-систем
АЭ-система имеет аналоговые входы для измерения дополнительных параметров -давления и температуры.
АЭ-система включает в себя встроенный портативный компьютер, кабельные линии, предварительные усилители, к входам которых подключаются приемные акустические
преобразователи или интегральные акустические преобразователи (со встроенными предусилителями).
В системе могут использоваться следующие ПАЭ производства “PHYSICAL ACOUSTICS CORPORATION”, США:
- пассивные «Alpha» R3a, R6a, R12a, R30a, R50a, WSa;
- со встроенным предусилителем PK-3I, PK-6I, PK-15I, PK-30I, PK-WI.
Таблица 3
№ п. п |
Наименование и условное обозначение |
Количество |
1. |
АЭ-система |
1 шт. |
2. |
Преобразователи акустические |
1 компл.* |
3. |
Катушка с коаксиальным кабелем (100 м) |
1 компл.* |
4. |
Руководство по эксплуатации |
1 экз. |
5. |
Методика поверки МП 009.Д4-15 |
1 экз. |
* Тип и количество определяется требованиями заказа
приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Диапазон рабочих частот (по уровню минус 3дБ), кГц |
От 1 до 1000 |
Динамический диапазон измерения амплитуд АЭ-сигналов, дБ, не менее |
72 |
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала, дБ, не более |
± 1 |
Диапазон измерения длительности АЭ-сигналов, мкс |
От 0 до 65535 |
Пределы допускаемой относительной погрешности измерения длительности АЭ-сигналов, % |
±5 |
Уровень собственного шума, дБ, не более |
28 |
Диапазон измерения времени нарастания АЭ-сигналов, мкс |
От 0 до 65535 |
Пределы допускаемой относительной погрешности измерения времени нарастания АЭ-сигналов, % |
±15 |
Диапазон измерения числа импульсов акустической эмиссии, шт |
От 0 до 65535 |
Пределы допускаемой относительной погрешности измерения числа импульсов акустической эмиссии, % |
±5 |
Диапазон измерения энергетического параметра, Дж (с дискретностью 9,31 •IO-16 Дж) |
От 0 до 2,6Г10-8 |
Пределы допускаемой относительной погрешности измерения энергетического параметра, % |
± 5 |
Диапазон измерения напряжения параметрического входа, В |
± 10 |
Пределы допускаемой абсолютной погрешности измерения напряжения параметрического входа, мВ |
± 30 |
Продолжение таблицы 2
Дополнительное усиление АЭ-сигнала, дБ |
0; 26; 40 |
Напряжение питания: - от сетевого адаптера с постоянным током 1,5 А, В |
12 |
- от NiMH перезаряжаемых аккумуляторов |
7,2 |
Количество АЭ-каналов |
2 |
Число программируемых частот среза фильтров: |
1 |
Разрядность аналогово-цифрового преобразователя (АЦП), бит |
18 |
Дисплей, ширина х высота, точек |
240 х 320 |
Объем памяти для хранения информации, Мб |
128 |
Габаритные размеры, длина х ширина х высота, мм, не более |
36 х 89 х 241 |
Масса, кг, не более |
1,1 |
Средняя наработка на отказ, ч, не менее |
3000 |
Срок службы, лет, не более |
10 |
Условия эксплуатации: Температура окружающей среды, оС |
От минус 5 до 45 |
Относительная влажность воздуха, % |
От 20 до 90 |
Атмосферное давление, мм рт.ст. |
От 630 до 800 |
Примечание - все погрешности измерения приведены без учета погрешностей ПАЭ.
