Номер по Госреестру СИ: 31679-12
31679-12 Системы акустико-эмиссионные
(SAMOS)
Назначение средства измерений:
Системы акустико-эмиссионные SAMOS (далее - АЭ-системы) предназначены для измерения параметров сигналов акустической эмиссии (АЭ) в процессе акустико-эмиссионных обследований: амплитуды, длительности, времени нарастания сигнала, энергии акустической эмиссии.
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 1
Программное обеспечение
Сбор и анализ данных, изменение параметров контроля осуществляется с помощью программного обеспечения AEwin.
Защита метрологически значимого ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Идентификационные признаки (ПО) соответствуют данным, приведенным в таблице 1.
Таблица 2
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
AEwin |
Samos |
U9v5.8 |
02560CAD |
CRC32 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации печатным способом и на крышку прибора с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Используется для прямых измерений в соответствии с методиками, приведенными в разделе 2 руководства по эксплуатации «Системы акустико-эмиссионные SAMOS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам акустико-эмиссионным SAMOS
Техническая документация фирмы “PHYSICAL ACOUSTICS CORPORATION”, США.
Поверка
Поверкаосуществляется согласно методике поверки «Системы акустико-эмиссионные SAMOS. Методика поверки» МП 67.Д4-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2011 года.
Основные средства поверки:
-
1. Осциллограф цифровой запоминающий TDS 2024, где полоса частот от 0 до 100 МГц, диапазон напряжений от 2 мВ до 50 В (Госреестр №24018-06);
-
2. Генератор сигналов сложной формы AFG 3021, где диапазон частот 1 мГц - 25 МГц, диапазон амплитуды 10 мВ - 10 В (Госреестр №32620-06);
-
3. Источник питания постоянного тока Б5-48, где пределы установки выходного напряжения от 0 до 49,9 В; выходного тока от 0 до 1,99 А (Госреестр № 5968-77).
Изготовитель
Фирма “PHYSICAL ACOUSTICS CORPORATION”, СШААдрес: 195 Clarksville Road, Princeton Jct., NJ 08550, USA
Телефон: (609) 716-4000 Факс: (609) 716-0706
e-mail: sales@pacndt.com
Заявитель
Общество с ограниченной ответственностью «Диапак» (ООО «Диапак»)Адрес: 123182 Москва, 1-й Пехотный переулок, д.6 к.2.
Телефон/факс: 8 (495) 789-45-49; Е-mail: mail@diapac.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации
от 30.12.2008 (Госреестр № 30003-08).
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
АЭ-системы представляют собой многоканальные цифровые универсальные автоматизированные системы сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. Каждый канал включает в себя блок аналоговых измерений, блок цифровой обработки сигнала и блок связи с внешней универсальной вычислительной машиной с полным набором периферийных устройств.
Аналоговая измерительная цепь каждого канала состоит из ПАЭ и платы акустического сигнального препроцессора. ПАЭ принимает волны механического напряжения, распространяющиеся в объекте контроля, и преобразует их в электрический сигнал, который затем усиливается интегрированным или внешним предусилителем. В блоке акустического сигнального препроцессора сигнал АЭ, поступающий с предусилителя, преобразуется в поток цифровых данных.

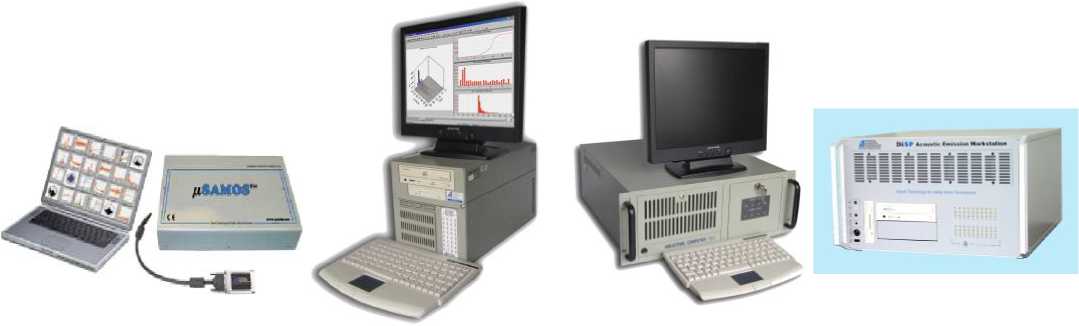

На рисунке 1 представлены фотографии общего вида АЭ-систем.
а)
б)
в) г)
Рисунок 1 - Общий вид АЭ-системы. а) SAMOS-16; б) SAMOS-32; в) SAMOS-48; г) SAMOS-54
АЭ-система имеет аналоговые входы для измерения дополнительных параметров -давления и температуры.
АЭ системы комплектуются по требованию заказчиков индустриальными шасси в разных исполнениях типа IRB (Iron Box) и LB (Lanch Box), с количеством каналов 8, 16, 24, 32, 48 и 64 до 256. В системном блоке располагаются канальные платы PCI-8, встроенный PC компьютер, класса Pentium4, периферийные и другие устройства. Укомплектованная АЭ-система включает в себя системный блок с платами PCI-8, кабельные линии, предварительные усилители, к входам которых подключаются приемные акустические преобразователи или интегральные акустические преобразователи (со встроенными предусилителями).
Лист № 2 Всего листов 4 В системе могут использоваться следующие ПАЭ производства “PHYSICAL ACOUSTICS CORPORATION”, США: R15, R6 , R3, R15I, R6I, R50I, WDI.
АЭ-системы могут отличаться в зависимости от модификации. Отличия приведены в таблице 1.
№ п.п |
Наименование и условное обозначение |
Количество | |||
SAMOS 16 |
SAMOS 32 |
SAMOS 48 |
SAMOS 64 | ||
1. |
Индустриальное шасси |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
2. |
Четырехканальная измерительная плата PCI-8 |
4 шт. |
8 шт. |
12 шт. |
16 шт. |
3. |
Предварительный усилитель внешний |
16 шт. |
32 шт. |
48 шт. |
64 шт. |
4. |
Преобразователь акустический |
16 шт. |
32 шт. |
48 шт. |
64 шт. |
5. |
Интегральный акустический преобразователь со встроенным предусилителем |
16 шт. |
32 шт. |
48 шт. |
64 шт. |
6. |
Катушка с коаксиальным кабелем (100 м) |
16 шт. |
32 шт. |
48 шт. |
64 шт. |
Таблица 4
№ п. п |
Наименование и условное обозначение |
Количество |
7. |
АЭ-система |
1 шт. |
8. |
Преобразователи акустические |
1 компл. |
9. |
Катушка с коаксиальным кабелем (100 м) |
1 компл.* |
10. |
Компьютер класса P4 или выше |
1 шт. |
11. |
Дополнительное оборудование - принтер и пакет прикладного программного обеспечения |
1 компл.* |
12. |
Руководство по эксплуатации |
1 экз. |
13. |
Методика поверки |
1 экз. |
14. |
Паспорт |
1 экз. |
* Тип и количество определяется требованиями заказа
Лист № 4 Всего листов 4
приведены в таблице 2. Таблица 3
Наименование характеристики |
Значение |
Диапазон рабочих частот (по уровню минус 3дБ), кГц |
1-400 |
Динамический диапазон измерения амплитуд АЭ-сигналов, дБ, не менее |
72 |
Пределы допустимой абсолютной погрешности измерения амплитуды сигнала (в диапазоне измерения от 45 до 100 дБ при частоте 150 кГц) , дБ, не более |
± 2 |
Диапазон измерения длительности АЭ-сигналов, мкс |
0-65535 |
Пределы относительной погрешности измерения длительности АЭ-сигналов, % |
±5 |
Уровень собственного шума, дБ, не более |
28 |
Диапазон измерения времени нарастания АЭ-сигналов, мкс |
0-65535 |
Пределы относительной погрешности измерения времени нарастания АЭ-сигналов, % |
±15 |
Диапазон измерения суммарного счета акустической эмиссии, шт |
0-65535 |
Пределы относительной погрешности измерения суммарного счета акустической эмиссии, % |
±5 |
Диапазон измерения энергии акустической эмиссии, Дж (с дискретностью 9,31 •IO-16 Дж) |
0-2,6Г10-8 |
Пределы относительной погрешности измерения энергии акустической эмиссии, % |
±5 |
Диапазон измерения напряжения параметрического входа, В |
От -10 до +10 |
Пределы абсолютной погрешности измерения напряжения параметрического входа, мВ |
±30 |
Дополнительное усиление АЭ-сигнала, дБ |
0; 6; 12 |
Напряжение питания переменным током с частотой (48-62) Гц, В |
198-231 |
Входной импеданс АЭ канала, Ом |
50 |
Потребляемая мощность на одну плату PCI, Вт |
10 |
Количество АЭ-каналов |
8-256 |
Число программируемых частот среза фильтров: верхних частот (1 кГц, 5 кГц, 20 кГц, 100 кГц); |
4 |
нижних частот (50 кГц, 100 кГц, 200 кГц, 400 кГц). |
4 |
Разрядность аналогово-цифрового преобразователя (АЦП), бит |
16 |
Габаритные размеры, мм, не более: - системного блока, длина х ширина х высота |
445 х 284 х 482 |
- платы PCI, длина х ширина х высота |
332 х 122 х 18 |
Масса, кг, не более |
25 |
Средняя наработка на отказ (без учета компьютера и акустических преобразователей), ч, не менее |
3000 |
Условия эксплуатации: Температура окружающей среды, оС |
От +10 до +45 |
Относительная влажность воздуха, % |
20 - 90 |
Атмосферное давление, мм рт.ст. |
630 + 800 |
Примечание - все погрешности измерения приведены без учета погрешностей ПАЭ.
