№532 от 15.04.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 237643
О внесении изменений в описание типа СИ
Анализаторы СИМ-11М
Приказы по основной деятельности по агентству Вн. Приказ № 532 от 15.04.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
15 апреля 2021 г.
№ 532______
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.
2. ФГУП «ВНИИМС» (А.Ю.Кузину) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.
3. Контроль за исполнением настоящего приказа оставляю за собой. -- --
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
С.С.Голубев
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
к_____—______
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 532
Лист № 1
Регистрационный № 63030-16 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы СИМ-11М
Назначение средства измеренийАнализаторы СИМ-11М предназначены для измерения температуры застывания нефтепродуктов при оперативном контроле их качества.
Описание средства измеренийПринцип действия анализатора СИМ-11М основан на охлаждении образца контролируемого нефтепродукта хладоагентом (жидкий азот) с заданной скоростью до температуры, при которой образец остается неподвижным.
Указанная температура измеряется и принимается за температуру застывания.
Конструктивно анализаторы состоят из криостата, выполненного на сосуде Дьюара, и измерительного прибора.
Криостат состоит из трубки подачи хладоагента, электронагревателя, спиртовой бани и крышки, на которой закреплены склянка с образцом контролируемого нефтепродукта и датчиком температуры, электродвигатель мешалки, датчик температуры, отслеживающий температуру спиртовой бани, электронагреватель спиртовой бани, разъем питания электродвигателя. Разъем питания электродвигателя расположен на боковой стенке корпуса криостата.
Измерительный прибор выполнен в унифицированном металлическом корпусе.
На передней панели прибора устанавливаются два регулятора температуры для автоматического отслеживания температуры спиртовой бани и образца контролируемого нефтепродукта. На задней панели расположены шнур питания, кабели, предохранитель, клемма заземления.
Анализаторы соответствуют 2 группе ГОСТ 22261-94.
Климатическое исполнение УХЛ4.2 по ГОСТ 15150-69.
Общий вид анализатора СИМ-11М представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

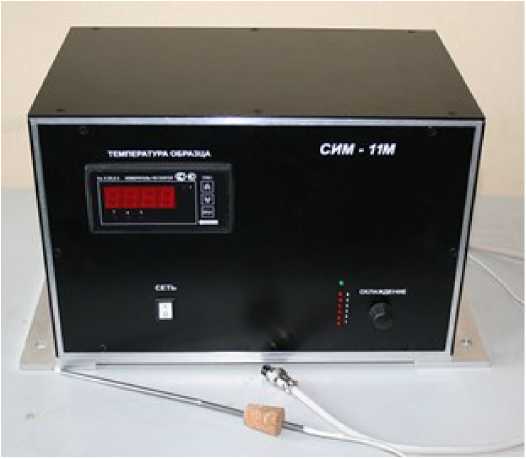

Рисунок 1 - общий вид анализатора СИМ-11М

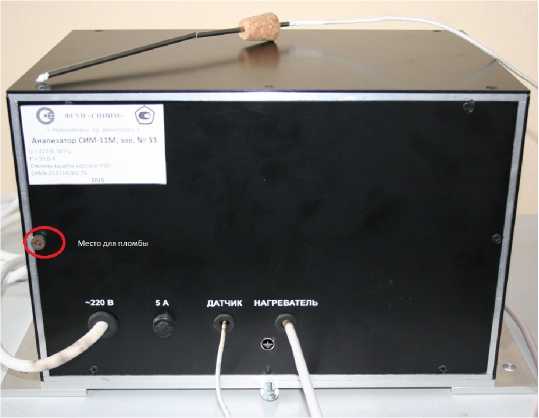

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Температура застывания нефтепродуктов не менее, °С |
-53 |
|
Пределы допускаемой абсолютной погрешности измерения температуры застывания нефтепродуктов, °С |
±2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания
|
2201^ 50±0,5 |
|
Мощность, потребляемая анализатором, В^А, не более |
90 |
|
Время непрерывной работы, ч, не более |
8 |
|
Масса анализатора, кг, не более | |
|
- измерительный прибор |
4 |
|
- криостат |
1,5 |
|
- сосуд Дьюара |
8,5 |
|
Габаритные размеры измерительного прибора, мм, не более | |
|
- высота |
220 |
|
- ширина |
220 |
|
- длина |
310 |
|
Габаритные размеры криостата, мм, не более | |
|
- диаметр |
100 |
|
- длина |
710 |
|
Габаритные размеры сосуда Дьюара, мм, не более | |
|
- диаметр |
330 |
|
- длина |
610 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Средний срок службы, год, не менее |
5 |
|
Среднее время восстановления после ремонта, ч, не более |
1 |
|
Условия эксплуатации:
- атмосферное давление, кПа |
от +10 до +35 90 от 84 до 106,7 |
наносится в левом верхнем углу паспорта СНМК.414114.002 ПС и руководства по эксплуатации СНМК.414114.002 РЭ принтером, и на табличке на задней панели прибора.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор СИМ-11М |
СНМК.413114.002 |
1 шт. |
|
Сосуд Дьюара СК-16 |
ТУ 26-04-622-88 |
1 шт. |
|
Пробирка П1 |
ГОСТ 25336-82 |
1 шт. |
|
Руководство по эксплуатации |
СНМК.413114.002 РЭ |
1 экз. |
|
Паспорт |
СНМК.413114.002 ПС |
1 экз. |
|
Методика поверки |
СНМК.413114.002 МП |
1 экз. |
Сведения о методиках (методах) измерений
Методы измерений изложены в эксплуатационной документации на анализатор СИМ-11М.
Нормативные и технические документы, устанавливающие требования к анализаторам СИМ-11МГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 20287-91 «Нефтепродукты. Методы определения температур текучести и застывания»
Технические условия СНМК.414114.002 ТУ
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 532
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Анализаторы |
СИМ-11М |
63030-16 |
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научноисследовательски й институт метрологии» (ФГУП «СНИИМ»), г. Новосибирск |
Федеральное государственное унитарное предприятие «ЗападноСибирский филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт физикотехнических и радиотехнических измерений» (ЗападноСибирский филиал ФГУП «ВНИИФТРИ»), г. Новосибирск |
Западно-Сибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск | ||
