МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

03 июня 2024 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 8 апреля 2024 г. № 916 «Об утверждении типов средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 17 приложения к приказу от 8 апреля 2024 г. № 916 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2024 г. № 1333

Регистрационный № 91852-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные М-РЕЙЛ

Весы вагонные М-РЕЙЛ (далее по тексту - весы) предназначены для повагонного, по-тележечного или поосного измерения массы в движении порожних и груженых вагонов в составе поезда без расцепки и/или поездов в целом с сухими сыпучими, твердыми, а также жидкими грузами любой вязкости.

Принцип действия весов основан на преобразовании деформации упругого элемента датчиков, возникающей под действием силы тяжести от взвешиваемого вагона, находящегося на весах, в аналоговый электрический сигнал с последующим его преобразованием в цифровой и выводом результатов измерений на устройства для их отображения/регистрации.

Конструктивно весы состоят из:

• - грузоприемного устройства (далее - ГПУ), выполненного в виде параллельных участков рельс, устанавливаемых на весовые шпалы (далее - платформы) с двумя вмонтированными в них весоизмерительными тензорезисторными датчиками (далее - датчик). ГПУ включает в себя от 2 до 48 платформ:

• - устройств обработки аналоговых данных (далее - УОАД) - приборов весоизмерительных ПВ, модификация ПВ-15, регистрационный номер 81224-21, выпускаемых ООО «ИЦ «АСИ»;

• - программно-технического комплекса (далее - ПТК), выполненного на базе персонального компьютера или программируемого контроллера.

В весах могут применяться датчики следующих типов:

• - датчики весоизмерительные ТЕМ-258, изготавливаемые ООО «ИЦ «АСИ»;

• - датчики весоизмерительные SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI, изготавливаемые фирмой «Schenck Process Europe GmbH», Германия (регистрационный номер 81628-21);

• - датчики весоизмерительные тензорезисторные DMR, изготавливаемые «Schenck Process Europe GmbH», Германия.

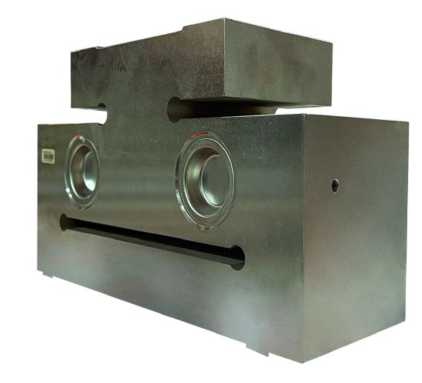

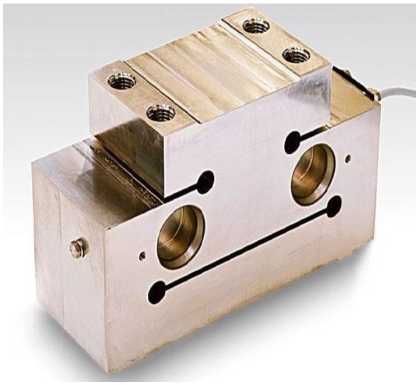

Общий вид датчиков весоизмерительных ТЕМ-258 и DMR представлен на рисунке 1.

Датчик весоизмерительный DMR

Датчик весоизмерительный ТЕМ-258

Рисунке 1 - Общий вид датчиков весоизмерительных

УОАД размещаются рядом с ГПУ весов в защитном ящике. УОАД осуществляют аналого-цифровое преобразование выходного сигнала датчиков и через цифровой интерфейс передают измерительную информацию на ПТК.

ПТК включает в себя программное обеспечение АРМ «Весы вагонные», осуществляющее обработку измерительной информации и отображение результатов взвешивания.

В весах предусмотрены следующие основные элементы:

- устройство первоначальной установки нуля;

- устройство автоматической установки нуля;

- устройство распознавания вагонов;

- устройство отображения результатов взвешивания (массы вагона, состава) и печати;

- устройство автоматического определения положения локомотива и исключения его массы из результатов взвешивания при взвешивании вагонов без расцепки;

- устройство автоматического определения направления движения;

- устройство сигнализации о превышении предела допускаемой скорости движения.

Общий вид весов представлен на рисунке 2. Схема пломбировки УОАД, установленных рядом с весами в защитном ящике от несанкционированного доступа, представлена на рисунке 3.

Весы выпускаются в следующих модификациях М-РЕЙЛ-[1]([2/3]; [4/5]; [6/7])-[8], которые отличаются значением максимальных нагрузок, классом точности взвешивания вагонов и составов в различных диапазонах скоростей, количеством платформ в ГПУ. Расшифровка обозначений указана в таблице 1.

Таблица 1 - Модификации средства измерений

Маркировка весов, в том числе и заводской номер в цифровом формате наносится методом лазерной гравировки на маркировочную табличку, расположенную на защитном ящике.

Маркировка весов включают в себя следующую информацию:

• - торговая марка изготовителя и его полное наименование;

• - обозначение типа весов;

• - модификация весов;

• - заводской номер;

• - год выпуска;

• - напряжение питания, В;

• - частота, Гц;

• - диапазон температур, °С;

• - идентификационный номер программного обеспечения;

• - знак утверждения типа;

• - класс точности при взвешивании вагонов по ГОСТ 8.647-2015;

• - класс точности при взвешивании состава из вагонов в целом по ГОСТ 8.647-2015;

• - максимальная нагрузка в виде: Мах =

• - максимальная нагрузка на платформу в виде: Махп =

• - минимальная нагрузка в виде: Min =

• - минимальная нагрузка на платформу в виде Minn =

• - цена деления весов в виде: d =...... кг;

• - максимальная рабочая скорость в виде: Vmax=...... км/ч;

• - минимальная рабочая скорость в виде: Vmin =...... км/ч.

Пример маркировочной таблички представлен на рисунке 4.

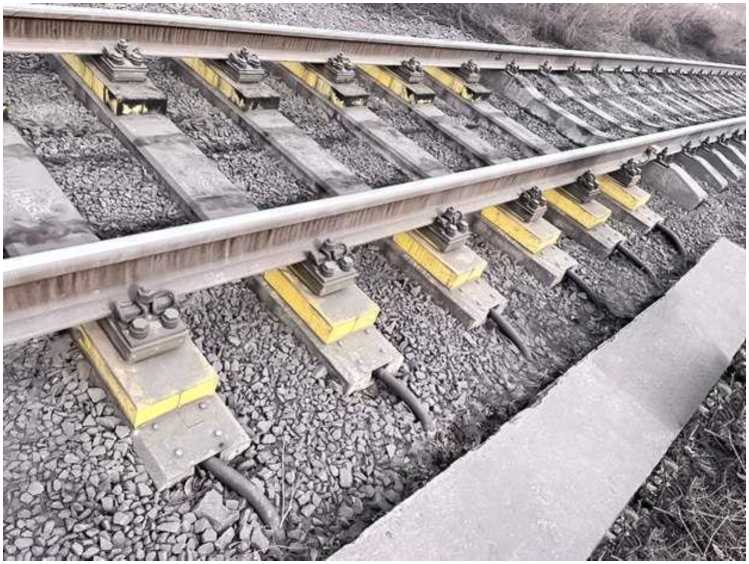

Рисунке 2 - Общий вид весов

Место пломбой виде наклейки

Рисунок 3- Схема пломбировки УОАД от несанкционированного доступа.

Рисунок 4 - Пример маркировочной таблички

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение весов АРМ «Весы вагонные» (далее - ПО) является автономным и состоит из метрологически значимой и метрологически незначимой частей.

Метрологически значимая часть защищена от случайных или намеренных изменений следующим образом:

а) после запуска ПО проводится автоматическое вычисление контрольной суммы метрологически значимой части по машинному коду (контрольная сумма по CRC-32) и сравнение результата с хранящимся в исполняемом файле WinVesy.exe фиксированным значением;

б) для защиты от незаконного распространения ПО используется электронный ключ. При запуске ПО проверяется соответствие версии с информацией о версии, хранящейся в электронном ключе. В случае несовпадения версий, ПО запускается в демонстрационном режиме без возможности проведения измерений;

в) используется разграничение прав доступа к режимам работы весов (взвешивание, настройка, юстировка) с помощью пароля;

г) изменение ПО весов через интерфейс пользователя невозможно;

д) при изменении метрологически значимых параметров регулировки и настройки формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти;

е) хранение данных осуществляется на жестком диске программно-технического комплекса в качестве запоминающего средства и осуществляется в зашифрованном виде.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 -

данные ПО

Метрологические и технические характеристики

Таблица 3 - Основные метрологические характеристики

Таблица 4 - Классы точности по ГОСТ 8.647-2015 при взвешивании вагона/состава в целом при различных диапазонах скоростей

Пределы допускаемой погрешности весов при взвешивании вагона при поверке, в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 5.

Таблица 5 -

ы

весов при взвешивании вагона

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведенным в таблице 5.

При взвешивании вагона в составе без расцепки при поверке не более чем 10 % полученных значений погрешности весов могут превышать пределы, приведенные в таблице 5, но не должны превышать пределы допускаемой погрешности в эксплуатации.

Пределы допускаемой погрешности весов при взвешивании состава из вагонов в целом при поверке, в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 6.

Таблица 6 - Пределы допускаемой погрешности весов при взвешивании в движении состава в целом

где n - количество контрольных вагонов в составе

Таблица 7 - Основные технические характеристики

Наносится на маркировочную табличку, расположенную на защитном ящике, и типографским способом на титульный лист руководства по эксплуатации.

Таблица 8 - Комплектность средства измерений

Приведены в разделе 3.4 «Порядок работы и методы измерений» УФГИ 404526.001 РЭ «Весы вагонные М-РЕЙЛ. Руководство по эксплуатации».

ГОСТ 8.647-2015 Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-191-10897043-2023 «Весы вагонные М-РЕЙЛ. Технические условия».

Общество с ограниченной ответственностью «Инженерный (ООО «ИЦ «АСИ»)

ИНН 4207011969

Юридический адрес: 650000, г. Кемерово, ул. Кузбасская, д. 31

Общество с ограниченной ответственностью «Инженерный (ООО «ИЦ «АСИ»)

ИНН 4207011969

Адрес: 650000, г. Кемерово, ул. Кузбасская, д. 31

Телефон: (384-2) 36-61-49; E-mail: office@icasi.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон / факс: +7 (495) 491-78-12 / +7 (495) 491-86-55

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
