ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибростенды переносные ВЗВ
Назначение средства измеренийВибростенды переносные ВЗВ (далее вибростенды) предназначены для воспроизведения и измерения размаха виброперемещения, среднего квадратического значения виброскорости и виброускорения.
Описание средства измеренийПринцип работы вибростендов переносных ВЗВ основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров вибрации при помощи эталонного вибропреобразователя ускорения (акселерометра). В вибростендах реализован метод сравнения с эталонным вибропреобразователем.
Вибростенд состоит из электродинамического возбудителя механических колебаний, вибропреобразователя, генератора, усилителя мощности и блока измерений.
Работа вибростенда основана на электродинамическом принципе. Корпус возбудителя колебаний крепится к основанию вибростенда. Возбуждение колебаний осуществляется от внутреннего генератора, вырабатывающего выходной сигнал с тремя фиксированными частотами (45; 64 и 79,6 Гц). Выходной сигнал генератора через усилитель мощности поступает на катушку возбуждения, располагающуюся в зазоре магнитопровода возбудителя. Колебания подвижного стола, соединенного с катушкой, возникают вследствие взаимодействия магнитного поля постоянного магнита и переменного магнитного поля катушки. На подвижном столе возбудителя установлен пьезоэлектрический вибропреобразователь, вырабатывающий электрический сигнал, пропорциональный виброускорению. Сигнал вибропреобразователя поступает на вход измерительного блока, по индикаторному устройству которого производится отсчет параметров воспроизводимых механических колебаний (размах виброперемещения, среднее квадратическое значение виброскорости или виброускорения и частота).
Измерительный блок снабжен отсчетным устройством с цифровой индикацией и клавиатурой, позволяющей выбирать вид измеряемого параметра вибрации и пределы измерения.
В зависимости от модификации вибростенды могут работать в диапазонах рабочих частот от 30 до 1000 Гц; от 10 до 1000 Гц и от 0,5 до 1000 Гц.
Вибростенды выпускаются в трех модификациях: ВЗВ-1, ВЗВ-1М и ВЗВ-1М2, которые различаются техническими характеристиками. Вибростенды ВЗВ-1М2 имеют исполнения «Y» и «H», где «Y» обозначает исполнение корпуса; «Н» обозначает низкочастотный диапазон измерений. Различное исполнение корпуса зависит от типа дисплея.
Пломбирование вибростендов переносных ВЗВ не предусмотрено.

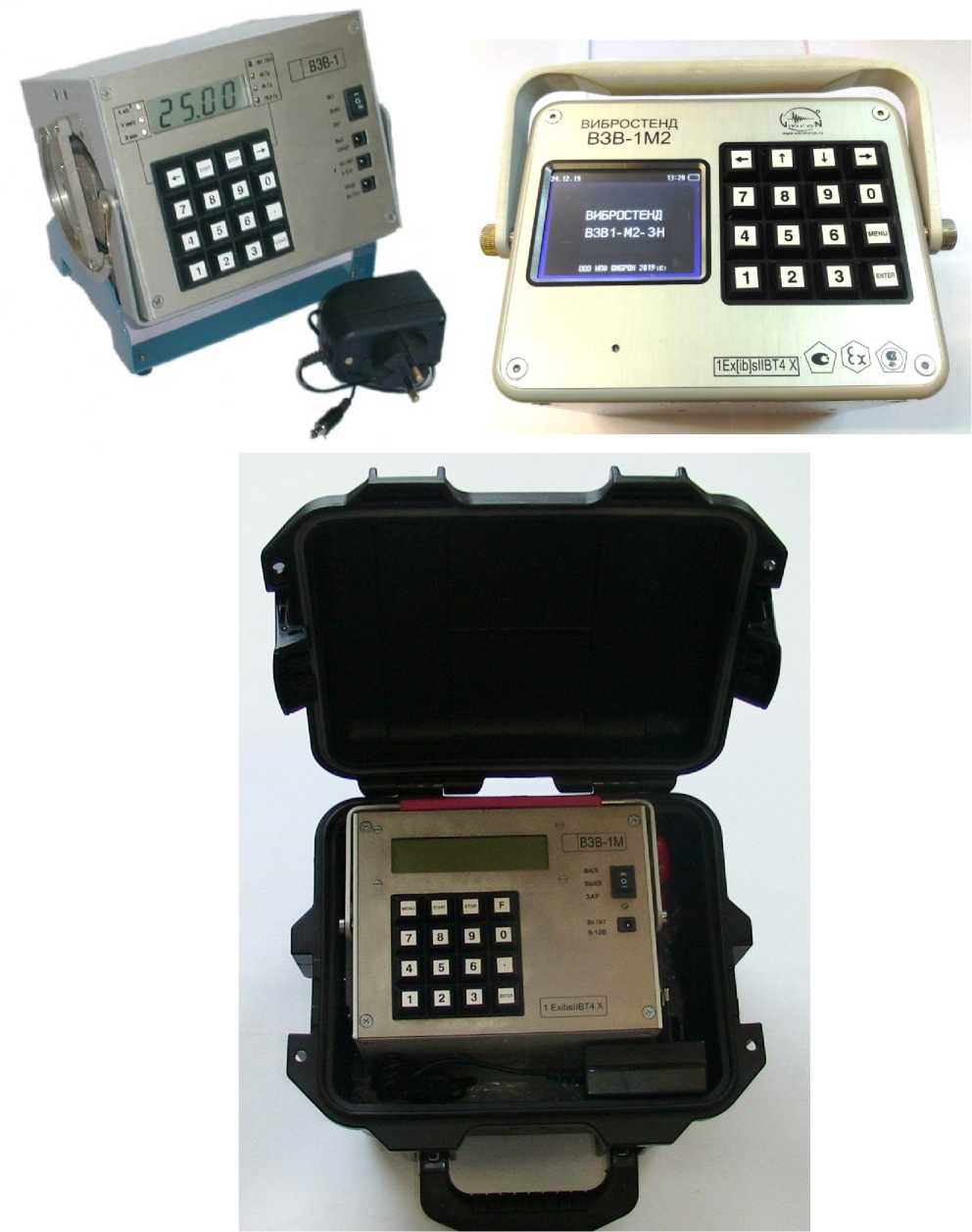

Общий вид вибростендов переносных ВЗВ-1, ВЗВ-1М и ВЗВ-1М2- представлен на рисунке 1.
Рисунок 1- Общий вид вибростендов переносных ВЗВ-1, ВЗВ-1М и ВЗВ-1М2
Лист № 3 Всего листов 7 Программное обеспечение
Вибростенды имеют в своём составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, осуществляющее регулирование уровня характеристики вибрации по измеряемому значению встроенного контрольного канала, а также индикацию измеренных значений.
Конструкция вибростендов обеспечивает ограничение доступа к их программному обеспечению в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой вибростендом и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VZV |
|
Номер версии (идентификационный номер) ПО |
не ниже 19 |
|
Цифровой идентификатор ПО |
- |
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, Гц: от внешнего генератора ВЗВ-1 |
от 30 до 1000 |
|
от встроенного генератора ВЗВ-1М |
от 10 до 1000 |
|
от встроенного генератора ВЗВ-1М2-YH |
от 0,5 до 200 |
|
от встроенного генератора ВЗВ-1М2-У |
от 10 до 1000 |
|
Фиксированные частоты воспроизводимой вибрации, Г ц |
45; 64; 79,6 |
|
Масса поверяемого датчика, кг, не более: для вибростендов ВЗВ-1 и ВЗВ-1М |
0,125 |
|
для вибростенда ВЗВ-1М2 |
0,200 |
|
Диапазоны воспроизведения и измерения СКЗ виброускорения при нагрузке 0,125 кг для вибростенда ВЗВ-1, м/с2: на частоте 45 Гц |
от 1 до 10 |
|
на частоте 64 Гц |
от 1 до 15 |
|
на частоте 79,6 Гц |
от 1 до 12 |
|
Диапазон воспроизведения и измерения СКЗ виброускорения при нагрузке 0,125 кг для вибростенда ВЗВ-1М на частотах 45 Гц, 64 Гц и 79,6 Гц, м/с2 |
от 1 до 25 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведения и измерения СКЗ виброускорения при нагрузке 0,125 кг для вибростенда ВЗВ-1М2, м/с2: на частоте 10 Гц |
от 1 до 5 |
|
на частоте 45 Гц |
от 2 до 70 |
|
на частоте 64 Гц |
от 2 до 105 |
|
на частоте 79,6 Гц |
от 2 до 80 |
|
на частоте 100 Гц |
от 2 до 60 |
|
на частоте 500 Гц (для B3B-1M2-Y) |
от 1 до 28 |
|
на частоте 1000 Гц (для ВЗВ-1М2-У') |
от 1 до 16 |
|
Диапазоны воспроизведения и измерения СКЗ виброскорости при нагрузке 0,125 кг для вибростендов ВЗВ-1 и ВЗВ-1М, мм/с: на частоте 45 Гц |
от 4 до 50 |
|
на частоте 64 Гц |
от 3 до 40 |
|
на частоте 79,6 Гц |
от 2 до 30 |
|
Диапазоны воспроизведения и измерения СКЗ виброскорости при нагрузке 0,125 кг для вибростенда ВЗВ-1М2, мм/с: на частоте 10 Гц |
от 16 до 80 |
|
на частоте 45 Гц |
от 7 до 250 |
|
на частоте 64 Гц |
от 5 до 260 |
|
на частоте 79,6 Гц |
от 2 до 160 |
|
на частоте 100 Гц |
от 2 до 100 |
|
на частоте 500 Гц (для ВЗВ-1М2-У) |
от 1 до 9 |
|
на частоте 1000 Гц (для ВЗВ-1М2-У') |
от 0,5 до 2,5 |
|
Диапазоны воспроизведения и измерения размаха виброперемещения при нагрузке 0,125 кг для вибростенда ВЗВ-1, мкм: на частоте 45 Гц |
от 35 до 350 |
|
на частоте 64 Гц |
от 20 до 262 |
|
на частоте 79,6 Гц |
от 20 до 135 |
|
Диапазоны воспроизведения и измерения размаха виброперемещения при нагрузке 0,125 кг для вибростенда ВЗВ-1М, мкм: на частоте 45 Гц |
от 35 до 500 |
|
на частоте 64 Гц |
от 20 до 375 |
|
на частоте 79,6 Гц |
от 20 до 250 |
|
Диапазоны воспроизведения и измерения размаха виброперемещения при нагрузке 0,125 кг для вибростенда ВЗВ-1М2-УН, мкм: на частотах 0,5; 5 и 10 Гц |
от 5 до 1200 |
|
на частоте 45 Гц |
от 5 до 1200 |
|
на частоте 64 Гц |
от 5 до 1800 |
|
на частоте 79,6 Гц |
от 5 до 800 |
|
на частоте 100 Гц |
от 5 до 400 |
|
на частоте 200 Гц |
от 5 до 200 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведения и измерения размаха виброперемещения при нагрузке 0,125 кг для вибростенда ВЗВ-1M2-Y, мкм: на частотах 10 Гц |
от 750 до 1200 |
|
на частоте 45 Гц |
от 5 до 1200 |
|
на частоте 64 Гц |
от 5 до 1800 |
|
на частоте 79,6 Гц |
от 5 до 800 |
|
на частоте 100 Гц |
от 5 до 400 |
|
на частоте 200 Гц |
от 2 до 200 |
|
на частоте 500 Гц |
от 1 до 18 |
|
Пределы допускаемой основной относительной погрешности воспроизведения и измерения параметров вибрации, % |
±3 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения и измерения частоты вибрации, Гц, не более: на фиксированных частотах 45; 64; 79,6 Гц |
± 0,03 |
|
в диапазоне частот от 10 до 1000 Гц для вибростенда ВЗВ-1М |
± 0,1 |
|
в диапазоне частот от 0,5 до 1000 Гц для вибростенда ВЗВ-1М2 |
± 0,1 |
|
Коэффициенты гармоник, %, не более: на фиксированных частотах 45, 64, 79,6 Гц (для вибростендов ВЗВ-1 и ВЗВ-1М) |
±5 |
|
на фиксированных частотах 45, 64, 79,6 Гц для вибростенда ВЗВ-1М2 |
±1 |
|
Относительные коэффициенты поперечного движения вибростола (по ускорению), %, не более на частоте 45 Гц |
8 |
|
на частоте 64 Гц |
6,5 |
|
на частоте 79,6 Гц |
6 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных до конечных значений диапазона рабочих температур: по уровню, % |
±0,2 |
|
по частоте, Гц |
±0,02 |
|
Параметры электрического питания: напряжение питания, В: от аккумуляторной батареи |
6 |
|
от внешнего источника постоянного тока |
от 12 до 15 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от 15 до 25 |
|
Условия эксплуатации: -диапазон рабочих температур, °С |
от -5 до +40 |
|
- относительная влажность воздуха при температуре 25 °С, %, до |
90 |
|
Габаритные размеры (без футляра и подставки) (длина х ширина х высота), мм, не более |
205 х148 х 160 |
|
Масса (с футляром), кг, не более |
7 |
наносится на титульный лист паспорта типографским способом и на корпус вибростенда с помощью трафарета черной несмываемой краской.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Вибростенд |
ВЗВ |
1 шт. |
|
Подставка поворотная |
1 шт. | |
|
Футляр |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
Аккумулятор |
по заказу | |
|
Ручка съемная |
1 шт. | |
|
Шпилька крепежная М 5х9 |
1 шт. | |
|
Планка фиксирующая |
1 шт. | |
|
Розетка кабельная |
2 шт. | |
|
Отвертка |
1 шт. | |
|
Подушка пенополиуретановая |
1 шт. | |
|
Подставка плоская |
1 шт. | |
|
Эквивалент нагрузки 125 г для ВЗВ-1 и ВЗВ-1М |
1 шт. | |
|
Эквивалент нагрузки 200 г для ВЗВ-1М2 |
1 шт. | |
|
Руководство по эксплуатации |
4277-002-95218262-2007 РЭ |
1 экз. |
|
Паспорт |
4277-002-95218262-2007 ПС |
1 экз. |
|
Методика поверки |
4277-002-95218262-2019 МП |
1 экз. |
осуществляется в соответствии с документом 4277-002-95218262-2019 МП «Вибростенды переносные ВЗВ. Методика поверки», утвержденным ФГУП «ВНИИМС» 19 декабря 2019 г.
Основные средства поверки:
рабочий эталон 1-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки ставится в паспорте и (или) наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к вибростендам переносным ВЗВПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия ТУ 4277-002-95218262-2007
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная фирма «ВИБРОН» (ООО «НПФ «ВИБРОН»)
ИНН 7704597107
Адрес: 129344, Россия, г. Москва, ул. Енисейская, д.1, стр.2, этаж 2, помещение 2202 Телефон: (495)223-19-92;
E-mail: vibron_info@mail.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495)437-55-77 / 437-56-66;
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
