Номер по Госреестру СИ: 15160-13
15160-13 Нефелометры
(FD12/FD12P)
Назначение средства измерений:
Нефелометры FD12/FD12P предназначены для автоматических измерений метеорологической оптической дальности (далее МОД).

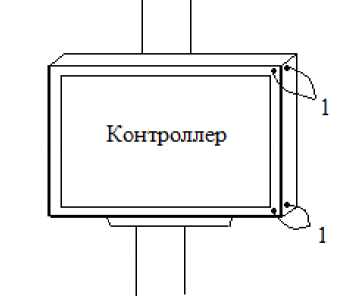

Внешний вид.
Нефелометры
Рисунок № 1

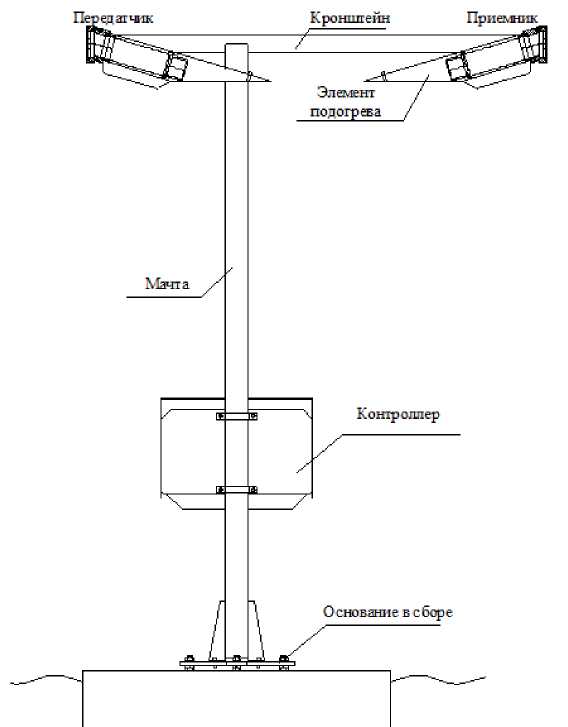

Внешний вид.
Нефелометры
Рисунок № 2
Внешний вид.
Нефелометры
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.01.2018
Номер записи - 90449
ID в реестре СИ - 312849
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, нет, FDA12, FD12P, FD12/FD12P, FD12, FD-12P, FD-12, FD 12P, FD 12,
Производитель
Изготовитель - Фирма "Vaisala Oyj"
Страна - ФИНЛЯНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 356
Выдано извещений - 0
Кол-во периодических поверок - 47
Кол-во средств измерений - 82
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1 от 2013.01.08 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 52357-13 по 52371-13,15160-13,52372-13,52373-13,24910-13)
Наличие аналогов СИ: Нефелометры (FD12/FD12P)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Vaisala Oyj"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14896-09 01.08.2014 |
Осадкомеры, RG13/RG13H Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
14896-15 19.08.2025 |
Осадкомеры, RG13/RG13H Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
15160-13 09.01.2018 |
Нефелометры, FD12/FD12P Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
30962-12 13.09.2017 |
Термогигрометры , HMT330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
31300-12 08.06.2017 |
Системы автоматизированные информационно-измерительные, ROSA Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
35222-13 14.05.2018 |
Измерители высоты облаков, CL31 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
39803-08 01.01.2014 |
Станции погодные автоматические, MAWS Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40333-09 01.05.2014 |
Метеостанции автоматические, WXT520 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40333-14 29.09.2019 |
Метеостанции автоматические, WXT520 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40357-09 01.05.2014 |
Преобразователи измерительные, QML201 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40357-16 06.04.2021 |
Преобразователи измерительные, QML201 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
41103-09 01.09.2014 |
Преобразователи измерительные, QLI50 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
41804-09 20.02.2020 |
Барометры цифровые, РТВ200 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42508-09 27.12.2024 |
Барометры цифровые, PTB330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42591-09 27.12.2024 |
Измерители температуры дорожного покрытия дистанционные, DST111/DST111R Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42933-09 01.01.2015 |
Осадкомеры, VRG101 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42936-09 01.01.2015 |
Преобразователи влажности измерительные, DMT242 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42937-09 11.03.2020 |
Измерители влажности и температуры, HMD/W60/70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42938-09 27.12.2024 |
Преобразователи влажности измерительные, DMT340 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42939-09 01.01.2015 |
Измерители влажности и температуры, HMP45A, HMP45D, QMH102 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42940-09 01.01.2015 |
Анализатор влажности, HMT100 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42941-09 27.12.2029 |
Измерители влажности и температуры, HMP155 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
43243-09 27.12.2024 |
Термометры сопротивления, DTS12A/G/W Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
43550-10 07.05.2020 |
Осадкомеры, QMR360, QMR370 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
43636-10 07.05.2020 |
Преобразователи измерительные параметров дорожного покрытия дистанционные, DSC111 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
44109-10 07.05.2020 |
Преобразователи измерительные, PTU300 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
46677-11 |
Нефелометр, FS11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
46678-11 21.04.2016 |
Нефелометры, FS11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
46679-11 21.04.2016 |
Комплекты поверочные, FSA11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
48272-11 25.11.2016 |
Нефелометры, PWD Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
48273-11 |
Комплект поверочный, PWA11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
48274-11 |
Нефелометр, PWD Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
49775-12 05.05.2017 |
Преобразователи влажности измерительные, MMT330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
50509-12 08.06.2027 |
Преобразователи скорости и направления воздушного потока ультразвуковые, серии WMT700 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
51832-12 21.11.2017 |
Термогигрометры , DM70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
51833-12 21.11.2017 |
Термогигрометры , HM70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52052-12 14.12.2017 |
Преобразователи влажности и температуры, НМР110 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52053-12 14.12.2017 |
Преобразователи влажности и температуры, НМР60 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52054-12 14.12.2017 |
Измерители влажности и температуры, НМТ360 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52055-12 14.12.2017 |
Термогигрометры , НМТ120, НМТ130 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52372-13 |
Комплект поверочный, FDA12 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52373-13 |
Нефелометр, FD12 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
53158-13 27.03.2029 |
Преобразователи скорости воздушного потока, WAA151/252 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
53215-13 27.03.2029 |
Преобразователи направления воздушного потока, WAV151/252 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
53272-13 27.03.2024 |
Трансмиссометры, LT31 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
53378-13 09.04.2029 |
Преобразователи скорости и направления воздушного потока, WM30 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
54494-13 08.08.2018 |
Нефелометры, FS11P Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
56676-14 10.01.2024 |
Станции портативные погодные автоматические, MAWS201M Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
57121-14 16.04.2019 |
Станции погодные автоматические, MAWS Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
57122-14 04.03.2024 |
Станции погодные автоматические, AWS430 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
57123-14 04.03.2024 |
Станции дорожные автоматические метеорологические, RWS200 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
58495-14 04.03.2024 |
Преобразователи параметров дорожного покрытия дистанционные, DSC211 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
59926-15 27.12.2029 |
Станции погодные автоматические, AWS310 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
61284-15 11.08.2021 |
Преобразователи измерительные, WT500 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
62106-15 24.11.2025 |
Барометры, PTB110 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
62404-15 25.11.2021 |
Измерители влажности и температуры, QMH102 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
63901-16 12.05.2021 |
Системы дорожные автоматизированные метрологические, Patrol DSP310 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
64140-16 06.06.2021 |
Датчики состояния поверхности дорожного полотна, DRS511 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
64243-16 16.06.2026 |
Преобразователи измерительные, DL1016, DL1416, DL2000, DL4000 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
64786-16 26.08.2026 |
Преобразователи точки росы измерительные, DMT143 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
65362-16 06.10.2026 |
Метеостанции автоматические, WXT530 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
67981-17 06.07.2027 |
Нефелометры, FS11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
67982-17 06.07.2027 |
Нефелометры, PWD Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
71653-18 |
Преобразователь температуры точки росы, DMT132 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
71662-18 28.06.2024 |
Барометры цифровые многофункциональные, PTB330TS Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
72116-18 03.08.2024 |
Термогигрометры , HMT330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
72751-18 16.10.2024 |
Термогигрометры искробезопасные, HMT360 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
65715-16 23.11.2021 |
Метеостанции автоматические, WXT530 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
74010-19 11.02.2029 |
Измерители высоты облаков, CL31 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
74517-19 |
Приборы комбинированные для измерений температуры окружающей среды, HMT337 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
79084-20 01.09.2025 |
Метеостанции автоматические, AWS310-SITE Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
79711-20 20.11.2025 |
Детекторы мобильные, MD30 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
80790-20 |
Барометр , DIGITAL BAROMETR PTB330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
81590-21 20.04.2026 |
Нефелометры, FD70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
Кто поверяет Нефелометры (FD12/FD12P)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 15 | 1 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ФГБУ "СЕВЕРО-КАВКАЗСКОЕ УГМС" (1725) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 187 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ГУ "МОСКОВСКИЙ ЦГСМ-Р" (1091) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "Главная геофизическая обсерватория им. А.И.Воейкова" (647) | 44 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ОБЬ-ИРТЫШСКОЕ УГМС" (1427) | 45 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГБУ "ГГО" (RA.RU.310443) | 32 | 1 | 1 | 29 | 0 | 29 | 1 | 27 | ||
| ФГБУ "ОБЬ-ИРТЫШСКОЕ УГМС" (1427) | 22 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Нефелометры (FD12/FD12P)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение нефелометров FD12/FD12P «FD12» является встроенным ПО. Встроенное ПО («Pr_FD12.hex») обеспечивает управление работой, проверку состояния, сбор данных, обработку, передачу данных от нефелометров FD12/FD12P.
лист № 3 всего листов 4 Идентификационные данные программного обеспечения
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«FD12» |
«Pr FD12.hex» |
1.92 |
B630C2EF |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «FD12» учтено при нормировании метрологических характеристик.
Таблица 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и на пластину, закрепленную на приемнике нефелометра, типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в формуляре «Нефелометры FD12/FD12P».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нефелометрам FD12/FD12P
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм».
-
3. Техническая документация фирмы «Vaisala Oyj», Финляндия.
осуществление деятельности в области гидрометеорологии.
Поверка
Поверкаосуществляется по документу МП 2551-0089-2012 «Нефелометры FD12/FD12P», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 02.07.2012 г.
Перечень эталонов, применяемых при поверке:
- трансмиссометр LT31, диапазон от 0% до 100%, пг±0,215%.
- комплект поверочный FDA12, диапазон (10, 30, 50000) м , пг±3%.
Принцип действия нефелометров FD12/FD12P основан на оценке показателя ослабления светового потока в атмосфере.
Конструктивно нефелометры FD12/FD12P представляют собой оптический прибор, в котором излучатель и приемник крепятся на кронштейне напротив друг друга так, чтобы их оптические оси были направлены под углом 33 градуса к горизонтальной плоскости. Кронштейн крепится на мачте высотой 2.5 м, которая устанавливается на бетонном фундаменте. Внешний вид нефелометров представлен на рис.1.
Нефелометры FD12/FD12P состоят из излучателя FDT12B, приемника FDR12, контроллера, кронштейна, мачты.
Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна. Приемник состоит из фотодиода типа PIN 6 DI, усилителя, фильтра, A/D конвертера, стабилизатора интенсивности фотодиода, контроллера, схемы контроля и компенсации загрязненности окна. В излучателе и приемнике линзы защищены от осадков козырьками. Линзы и козырьки, оборудованы встроенным обогревом. Интенсивность принятых импульсов светового потока измеряется и преобразуется в данные МОД с помощью запатентованного алгоритма фирмы «Vaisala Oyj». Нефелометры FD12/FD12P управляются контроллером типа Intel 8031 и имеют набор встроенных команд и последовательных тестов для корректировки конфигурации и контроля функций для проверки системных параметров.
В нефелометрах FD12/FD12P может быть дополнительно установлен блок LM11 определяющий яркость фона, дающий информацию о режиме работы день/ночь.
Нефелометры FD12/FD12P выпускаются в двух исполнениях FD12, FD12P. В исполнении FD12P установлен детектор дождя типа RAINCAP, который в совокупности с измерением МОД дают информацию о типе погоды в кодированном виде (например 00 - ясно, 04 - мгла или дым, или пыль, взвешенная в воздухе).
Нефелометры FD12/FD12P работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеются последовательные интерфейсы RS-232, RS-485. При использовании модемов нефелометры FD12/FD12P могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км.
Рисунок 1. Нефелометры FD12/FD12P
Рисунок 2. Схема пломбирования нефелометров FD12/FD12P.
1 - пломбы.
-
1. Нефелометры FD12/FD12P 1 шт.
-
2. Формуляр 1 шт.
-
3. Методика поверки МП 2551-0089-2012 1 шт.
лист № 4 всего листов 4
|
Наименование характеристики |
Значения характеристики |
|
FD12/FD12P | |
|
Диапазон измерений эквивалентной МОД, м |
0т 10 до 50000 |
|
Пределы допускаемой относительной погрешно- | |
|
сти измерений эквивалентной МОД,% | |
|
- в диапазоне от 10 м до 10000 м |
±10 |
|
- в диапазоне от более 10000 м до 50000 м |
±20 |
|
Электрическое питание от сети переменного тока | |
|
-напряжение, В |
115/220±20% |
|
-частота, Гц |
50±10% |
|
Максимальная потребляемая мощность, ВА | |
|
-без обогрева козырьков |
30 |
|
-с обогревом козырьков |
130 |
|
Средняя наработка на отказ, ч |
8000 |
|
Срок службы, лет |
10 |
|
Г абаритные размеры, масса |
высота, мм ширина, мм глубина, мм масса, |
|
2100 1530 380 49,00 | |
|
Условия эксплуатации | |
|
-температура воздуха,оС; |
минус 50 - 60 |
|
-относительная влажность воздуха,%; |
0 - 100 |
|
-атмосферное давление, гПа |
800 - 1100 |
