Номер по Госреестру СИ: 53378-13
53378-13 Преобразователи скорости и направления воздушного потока
(WM30)
Назначение средства измерений:
Преобразователи скорости и направления воздушного потока WM30 (далее преобразователи WM30) предназначены для измерений скорости и направления воздушного потока.

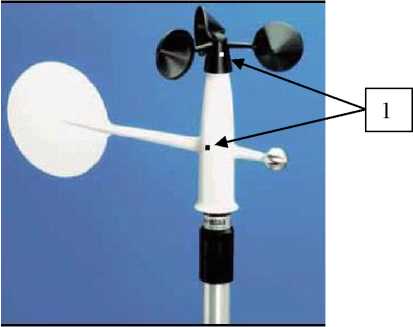

Внешний вид.
Преобразователи скорости и направления воздушного потока
Рисунок № 1

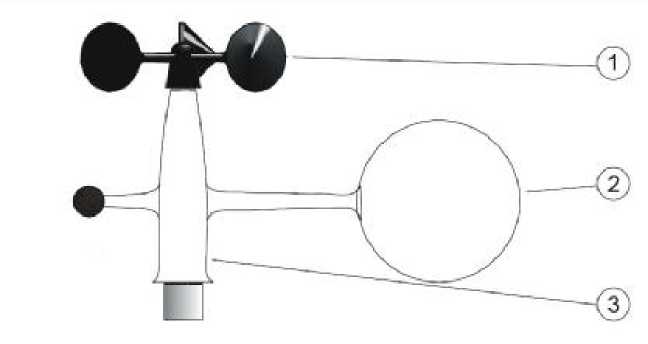

Внешний вид.
Преобразователи скорости и направления воздушного потока
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 09.04.2029
Номер записи -
ID в реестре СИ - 365688
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, нет, WMS302, WM30,
Производитель
Изготовитель - Фирма "Vaisala Oyj"
Страна - ФИНЛЯНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 25
Выдано извещений - 8
Кол-во периодических поверок - 11
Кол-во средств измерений - 1
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№671 от 2018.04.09 О продлении срока действия свидетельств об утверждении типа средств измерений
№2230 от 2018.10.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№156 от 2024.01.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Преобразователи скорости и направления воздушного потока (WM30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Vaisala Oyj"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14896-09 01.08.2014 |
Осадкомеры, RG13/RG13H Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
14896-15 19.08.2025 |
Осадкомеры, RG13/RG13H Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
15160-13 09.01.2018 |
Нефелометры, FD12/FD12P Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
30962-12 13.09.2017 |
Термогигрометры , HMT330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
31300-12 08.06.2017 |
Системы автоматизированные информационно-измерительные, ROSA Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
35222-13 14.05.2018 |
Измерители высоты облаков, CL31 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
39803-08 01.01.2014 |
Станции погодные автоматические, MAWS Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40333-09 01.05.2014 |
Метеостанции автоматические, WXT520 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40333-14 29.09.2019 |
Метеостанции автоматические, WXT520 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40357-09 01.05.2014 |
Преобразователи измерительные, QML201 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40357-16 06.04.2021 |
Преобразователи измерительные, QML201 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
41103-09 01.09.2014 |
Преобразователи измерительные, QLI50 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
41804-09 20.02.2020 |
Барометры цифровые, РТВ200 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42508-09 27.12.2024 |
Барометры цифровые, PTB330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42591-09 27.12.2024 |
Измерители температуры дорожного покрытия дистанционные, DST111/DST111R Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42933-09 01.01.2015 |
Осадкомеры, VRG101 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42936-09 01.01.2015 |
Преобразователи влажности измерительные, DMT242 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42937-09 11.03.2020 |
Измерители влажности и температуры, HMD/W60/70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42938-09 27.12.2024 |
Преобразователи влажности измерительные, DMT340 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42939-09 01.01.2015 |
Измерители влажности и температуры, HMP45A, HMP45D, QMH102 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42940-09 01.01.2015 |
Анализатор влажности, HMT100 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42941-09 27.12.2029 |
Измерители влажности и температуры, HMP155 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
43243-09 27.12.2024 |
Термометры сопротивления, DTS12A/G/W Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
43550-10 07.05.2020 |
Осадкомеры, QMR360, QMR370 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
43636-10 07.05.2020 |
Преобразователи измерительные параметров дорожного покрытия дистанционные, DSC111 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
44109-10 07.05.2020 |
Преобразователи измерительные, PTU300 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
46677-11 |
Нефелометр, FS11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
46678-11 21.04.2016 |
Нефелометры, FS11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
46679-11 21.04.2016 |
Комплекты поверочные, FSA11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
48272-11 25.11.2016 |
Нефелометры, PWD Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
48273-11 |
Комплект поверочный, PWA11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
48274-11 |
Нефелометр, PWD Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
49775-12 05.05.2017 |
Преобразователи влажности измерительные, MMT330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
50509-12 08.06.2027 |
Преобразователи скорости и направления воздушного потока ультразвуковые, серии WMT700 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
51832-12 21.11.2017 |
Термогигрометры , DM70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
51833-12 21.11.2017 |
Термогигрометры , HM70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52052-12 14.12.2017 |
Преобразователи влажности и температуры, НМР110 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52053-12 14.12.2017 |
Преобразователи влажности и температуры, НМР60 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52054-12 14.12.2017 |
Измерители влажности и температуры, НМТ360 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52055-12 14.12.2017 |
Термогигрометры , НМТ120, НМТ130 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52372-13 |
Комплект поверочный, FDA12 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52373-13 |
Нефелометр, FD12 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
53158-13 27.03.2029 |
Преобразователи скорости воздушного потока, WAA151/252 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
53215-13 27.03.2029 |
Преобразователи направления воздушного потока, WAV151/252 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
53272-13 27.03.2024 |
Трансмиссометры, LT31 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
53378-13 09.04.2029 |
Преобразователи скорости и направления воздушного потока, WM30 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
54494-13 08.08.2018 |
Нефелометры, FS11P Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
56676-14 10.01.2024 |
Станции портативные погодные автоматические, MAWS201M Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
57121-14 16.04.2019 |
Станции погодные автоматические, MAWS Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
57122-14 04.03.2024 |
Станции погодные автоматические, AWS430 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
57123-14 04.03.2024 |
Станции дорожные автоматические метеорологические, RWS200 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
58495-14 04.03.2024 |
Преобразователи параметров дорожного покрытия дистанционные, DSC211 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
59926-15 27.12.2029 |
Станции погодные автоматические, AWS310 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
61284-15 11.08.2021 |
Преобразователи измерительные, WT500 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
62106-15 24.11.2025 |
Барометры, PTB110 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
62404-15 25.11.2021 |
Измерители влажности и температуры, QMH102 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
63901-16 12.05.2021 |
Системы дорожные автоматизированные метрологические, Patrol DSP310 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
64140-16 06.06.2021 |
Датчики состояния поверхности дорожного полотна, DRS511 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
64243-16 16.06.2026 |
Преобразователи измерительные, DL1016, DL1416, DL2000, DL4000 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
64786-16 26.08.2026 |
Преобразователи точки росы измерительные, DMT143 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
65362-16 06.10.2026 |
Метеостанции автоматические, WXT530 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
67981-17 06.07.2027 |
Нефелометры, FS11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
67982-17 06.07.2027 |
Нефелометры, PWD Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
71653-18 |
Преобразователь температуры точки росы, DMT132 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
71662-18 28.06.2024 |
Барометры цифровые многофункциональные, PTB330TS Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
72116-18 03.08.2024 |
Термогигрометры , HMT330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
72751-18 16.10.2024 |
Термогигрометры искробезопасные, HMT360 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
65715-16 23.11.2021 |
Метеостанции автоматические, WXT530 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
74010-19 11.02.2029 |
Измерители высоты облаков, CL31 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
74517-19 |
Приборы комбинированные для измерений температуры окружающей среды, HMT337 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
79084-20 01.09.2025 |
Метеостанции автоматические, AWS310-SITE Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
79711-20 20.11.2025 |
Детекторы мобильные, MD30 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
80790-20 |
Барометр , DIGITAL BAROMETR PTB330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
81590-21 20.04.2026 |
Нефелометры, FD70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
Кто поверяет Преобразователи скорости и направления воздушного потока (WM30)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "УГМС РЕСПУБЛИКИ ТАТАРСТАН" (1151) | 12 | 0 | 8 | 8 | 8 | 0 | 8 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГГО" (RA.RU.310443) | 3 | 0 | 3 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи скорости и направления воздушного потока (WM30)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФГБУ ЦЕНТРАЛЬНОЕ УГМС Москва |
6891 | 6891 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист формуляра и на корпус преобразователей WM30 в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в формуляре «Преобразователи скорости и направления воздушного потока WM30».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям скорости и направления воздушного потока WM30-
1. ГОСТ 8.542-86 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
-
2. Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 2551-0084-2012 «Преобразователи скорости и направления воздушного потока WM30», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.11.2012 года.
Перечень эталонов , применяемых при поверке:
-
1. Государственный специальный эталон единицы скорости воздушного потока ГЭТ 150-85, диапазон от 0,1 до 100 м/с, диаметр рабочего участка 700 мм, относительное среднее квадратическое отклонение погрешности воспроизведения единицы скорости при скоростях от 0,1 до 10 м/с включительно: 3Ч0-3. при скоростях свыше 10 до 100 м/с: 240-3, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.
-
2. Комплект имитаторов КИ-01, диапазон от 20 до 999 об/мин, от 200 до 15000 об/мин, погрешность ± 1 об/мин, диапазон от 0 до 360 градусов, погрешность ± 1 градус.
Принцип действия преобразователей WM30 основан на преобразовании скорости воздушного потока во вращательное движение вала с чувствительным элементом (чашками), измерении скорости его вращения с помощью оптоэлектронной пары и на преобразовании угла поворота флюгарки в электрические импульсы.
Преобразователи WM30 состоят из корпуса, чашек, флюгарки, двух валов, оптоэлектронной пары и двух потенциометров.
Конструктивно преобразователи WM30 выполнены в едином корпусе. Приемником скорости воздушного потока являются чашки, направления воздушного потока - флюгарка, Чашки и флюгарка крепятся на валы, оптоэлектронная пара и потенциометры расположены в нижней части корпуса. Преобразователи WM30 устанавливаются на метеорологической мачте. Внешний вид преобразователей WM30 представлен на рис. 1.
Измерение скорости воздушного потока осуществляется путем преобразования полученной с оптоэлектронной пары частоты электрических импульсов в скорость воздушного потока. Измерение направления воздушного потока осуществляется путем преобразования полученного с потенциометров напряжения электрических импульсов в направление воздушного потока.
Преобразователи WM30 являются оптоэлектронными быстродействующими приборами с низким порогом чувствительности. Чашки представляют собой три конических чашечки, обращенных выпуклыми поверхностями в одну сторону. Флюгарка представляет собой ось на концах которой размещены уравновешивающий груз и пластина. В преобразователях WM30 обеспечивается линейность измерений по всему диапазону и обогрев осей валов, который автоматически включается при температуре менее 4oC.
Преобразователи WM30 могут работать автономно и в составе автоматизированных метеорологических станций.
Рис. 1. Внешний вид преобразователей WM30 чашки - 1, флюгарка - 2, корпус - 3.
Рисунок 2. Схема пломбирования преобразователей WM30. Пломбы на преобразователе - 1.
Таблица 1
|
Наименование характеристики |
Значения характеристики | ||
|
Диапазон измерений скорости воздушного потока, м/с |
От 0,5 до 60 | ||
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
± (0,5+0,04-V), где V - измеренная скорость воздушного потока | ||
|
Пределы допускаемой абсолютной погрешности преобразования скорости вращения вала в значение скорости воздушного потока, м/с |
± 0,05 | ||
|
Порог чувствительности измерений скорости воздушного потока, не более, м/с |
0,4 | ||
|
Момент трения на оси преобразователя скорости воздушного потока, мкН^м |
50 | ||
|
Диапазон измерений направления воздушного потока, градус |
От 0 до 360 | ||
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
± 3 | ||
|
Порог чувствительности измерений направления воздушного потока, не более, м/с |
1 | ||
|
Момент трения на оси преобразователя направления воздушного потока, мкН^м |
100 | ||
|
Электрическое питание от источника постоянного тока -напряжение, В -ток, не более, мА |
24 ± 2,4 500 | ||
|
Потребляемая мощность, не более, Вт |
80 | ||
|
Средняя наработка на отказ, ч |
8000 | ||
|
Срок службы, лет |
8 | ||
|
Г абаритные размеры, масса |
высота, мм |
ширина, мм |
масса, кг |
|
265 |
360 |
0,36 | |
|
Условия эксплуатации: -температура воздуха, oC -относительная влажность воздуха, % -атмосферное давление, гПа |
От минус 40 до 55 От 0 до 100 От 600 до 1100 | ||
