Номер по Госреестру СИ: 64140-16
64140-16 Датчики состояния поверхности дорожного полотна
(DRS511)
Назначение средства измерений:
Датчики состояния поверхности дорожного полотна DRS511 (далее - датчики DRS511) предназначены для измерений температуры поверхности дорожного полотна, температуры грунта, толщины слоя воды, снега, льда на поверхности дорожного полотна.
Внешний вид.
Датчики состояния поверхности дорожного полотна
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.06.2021
Номер записи - 155391
ID в реестре СИ - 377791
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, DRS512, DRS511,
Производитель
Изготовитель - Фирма "Vaisala Oyj"
Страна - ФИНЛЯНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок - 291
Выдано извещений - 8
Кол-во периодических поверок - 33
Кол-во средств измерений - 209
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1028 дн.
Приказы РСТ, где упоминается данный тип СИ
№728 от 2016.06.06 Об утверждении типов средств измерений
№1144 от 2012.12.19 Об утверждении государственных эталонов единиц величин (ФБУ "ЦСМ Татарстан")
Наличие аналогов СИ: Датчики состояния поверхности дорожного полотна (DRS511)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64140-16 Датчики состояния поверхности дорожного полотна (DRS511) Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
57179-19 Датчики состояния поверхности дорожного полотна ("ДСПД") Общество с ограниченной ответственностью «ОКБ Бурстройпроект» (РОССИЯ (ООО «ОКБ Бурстройпроект»), г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «ОКБ Бурстройпроект»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14896-09 01.08.2014 |
Осадкомеры, RG13/RG13H Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
14896-15 19.08.2025 |
Осадкомеры, RG13/RG13H Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
15160-13 09.01.2018 |
Нефелометры, FD12/FD12P Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
30962-12 13.09.2017 |
Термогигрометры , HMT330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
31300-12 08.06.2017 |
Системы автоматизированные информационно-измерительные, ROSA Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
35222-13 14.05.2018 |
Измерители высоты облаков, CL31 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
39803-08 01.01.2014 |
Станции погодные автоматические, MAWS Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40333-09 01.05.2014 |
Метеостанции автоматические, WXT520 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40333-14 29.09.2019 |
Метеостанции автоматические, WXT520 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40357-09 01.05.2014 |
Преобразователи измерительные, QML201 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
40357-16 06.04.2021 |
Преобразователи измерительные, QML201 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
41103-09 01.09.2014 |
Преобразователи измерительные, QLI50 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
41804-09 20.02.2020 |
Барометры цифровые, РТВ200 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42508-09 27.12.2024 |
Барометры цифровые, PTB330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42591-09 27.12.2024 |
Измерители температуры дорожного покрытия дистанционные, DST111/DST111R Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42933-09 01.01.2015 |
Осадкомеры, VRG101 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42936-09 01.01.2015 |
Преобразователи влажности измерительные, DMT242 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42937-09 11.03.2020 |
Измерители влажности и температуры, HMD/W60/70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42938-09 27.12.2024 |
Преобразователи влажности измерительные, DMT340 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
42939-09 01.01.2015 |
Измерители влажности и температуры, HMP45A, HMP45D, QMH102 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42940-09 01.01.2015 |
Анализатор влажности, HMT100 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
42941-09 27.12.2029 |
Измерители влажности и температуры, HMP155 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
43243-09 27.12.2024 |
Термометры сопротивления, DTS12A/G/W Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
43550-10 07.05.2020 |
Осадкомеры, QMR360, QMR370 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
43636-10 07.05.2020 |
Преобразователи измерительные параметров дорожного покрытия дистанционные, DSC111 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
44109-10 07.05.2020 |
Преобразователи измерительные, PTU300 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
46677-11 |
Нефелометр, FS11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
46678-11 21.04.2016 |
Нефелометры, FS11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
46679-11 21.04.2016 |
Комплекты поверочные, FSA11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
48272-11 25.11.2016 |
Нефелометры, PWD Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
48273-11 |
Комплект поверочный, PWA11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
48274-11 |
Нефелометр, PWD Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
49775-12 05.05.2017 |
Преобразователи влажности измерительные, MMT330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
50509-12 08.06.2027 |
Преобразователи скорости и направления воздушного потока ультразвуковые, серии WMT700 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
51832-12 21.11.2017 |
Термогигрометры , DM70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
51833-12 21.11.2017 |
Термогигрометры , HM70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52052-12 14.12.2017 |
Преобразователи влажности и температуры, НМР110 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52053-12 14.12.2017 |
Преобразователи влажности и температуры, НМР60 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52054-12 14.12.2017 |
Измерители влажности и температуры, НМТ360 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52055-12 14.12.2017 |
Термогигрометры , НМТ120, НМТ130 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52372-13 |
Комплект поверочный, FDA12 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52373-13 |
Нефелометр, FD12 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
53158-13 27.03.2029 |
Преобразователи скорости воздушного потока, WAA151/252 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
53215-13 27.03.2029 |
Преобразователи направления воздушного потока, WAV151/252 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
53272-13 27.03.2024 |
Трансмиссометры, LT31 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
53378-13 09.04.2029 |
Преобразователи скорости и направления воздушного потока, WM30 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
54494-13 08.08.2018 |
Нефелометры, FS11P Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
56676-14 10.01.2024 |
Станции портативные погодные автоматические, MAWS201M Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
57121-14 16.04.2019 |
Станции погодные автоматические, MAWS Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
57122-14 04.03.2024 |
Станции погодные автоматические, AWS430 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
57123-14 04.03.2024 |
Станции дорожные автоматические метеорологические, RWS200 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
58495-14 04.03.2024 |
Преобразователи параметров дорожного покрытия дистанционные, DSC211 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
59926-15 27.12.2029 |
Станции погодные автоматические, AWS310 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
61284-15 11.08.2021 |
Преобразователи измерительные, WT500 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
62106-15 24.11.2025 |
Барометры, PTB110 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
62404-15 25.11.2021 |
Измерители влажности и температуры, QMH102 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
63901-16 12.05.2021 |
Системы дорожные автоматизированные метрологические, Patrol DSP310 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
64140-16 06.06.2021 |
Датчики состояния поверхности дорожного полотна, DRS511 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
64243-16 16.06.2026 |
Преобразователи измерительные, DL1016, DL1416, DL2000, DL4000 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
64786-16 26.08.2026 |
Преобразователи точки росы измерительные, DMT143 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
65362-16 06.10.2026 |
Метеостанции автоматические, WXT530 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
67981-17 06.07.2027 |
Нефелометры, FS11 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
67982-17 06.07.2027 |
Нефелометры, PWD Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
71653-18 |
Преобразователь температуры точки росы, DMT132 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
71662-18 28.06.2024 |
Барометры цифровые многофункциональные, PTB330TS Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
72116-18 03.08.2024 |
Термогигрометры , HMT330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
72751-18 16.10.2024 |
Термогигрометры искробезопасные, HMT360 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
65715-16 23.11.2021 |
Метеостанции автоматические, WXT530 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
74010-19 11.02.2029 |
Измерители высоты облаков, CL31 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
74517-19 |
Приборы комбинированные для измерений температуры окружающей среды, HMT337 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
79084-20 01.09.2025 |
Метеостанции автоматические, AWS310-SITE Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
79711-20 20.11.2025 |
Детекторы мобильные, MD30 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
80790-20 |
Барометр , DIGITAL BAROMETR PTB330 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
81590-21 20.04.2026 |
Нефелометры, FD70 Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Датчики состояния поверхности дорожного полотна ("ДСПД")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 217 | 1 | 127 | 16 | 0 | 143 | 127 | 16 | |
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 27 | 7 | 8 | 8 | 20 | 7 | 1 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 31 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "Главная геофизическая обсерватория им. А.И.Воейкова" (647) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ОБЬ-ИРТЫШСКОЕ УГМС" (1427) | 9 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Датчики состояния поверхности дорожного полотна ("ДСПД")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФГБУ ЦЕНТРАЛЬНОЕ УГМС Москва |
8312 | 8312 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским методом и на корпус датчика DRS511 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в формуляре.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам состояния поверхности дорожного полотна DRS511-
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
2 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
-
3 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50мкм.
-
4 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 2551-0150-2015 «Датчики состояния поверхности дорожного полотна DRS51. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 12.08.2015 года.
Перечень эталонов, необходимых для поверки:
-
1. Штангенциркуль ЩЦ1-150-0.1, Регистрационный № 260-03.
-
2. Термометр эталонный ЭТС-100, Регистрационный № 19916-10.
-
3. Климатическая камера ТХВ-150, диапазон подержания температуры от минус 60 до плюс 100 °С, нестабильность подержания с погрешностью ±2 °С, диапазон подержания относительной влажности от 30 до 98 %, нестабильность подержания с погрешностью ±5 %.
Знак поверки наносится на датчик DRS511 или на свидетельство о поверке.
Испытательный центр
ФГУП «ВНИИМ им. Д. И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
info@vniim.ru
Принцип действия датчиков DRS511 при измерении температуры основан на обратной зависимости сопротивления платинового чувствительного элемента от температуры. Принцип действия датчиков DRS511 при измерении толщины слоя воды, снега основан на обратной зависимости интенсивности отраженного инфракрасного сигнала от толщины измеряемого слоя вещества. Поток инфракрасного излучения проходит через слой вещества (вода, снег, лед) отражается от него и поступает на приемник.
Конструктивно датчики DRS511 выполнены в виде компактного модуля, в корпусе которого размещены два датчика температуры, излучатель и приемник инфракрасного излучения, электронная схема и вывод кабеля. Общий вид датчиков DRS511 представлен на рис.1
Датчики DRS511 обеспечивают выдачу аналоговых сигналов, которые передаются на вторичные измерительные преобразователи для конвертации в цифровой код, регистрации, архивации и отображения.
Датчики DRS511 работают в составе автоматизированных измерительных систем фирмы «Vaisala», конструкция корпуса датчика позволяет вмонтировать датчики в дорожное полотно и измерять температуру грунта на глубине 6 см.

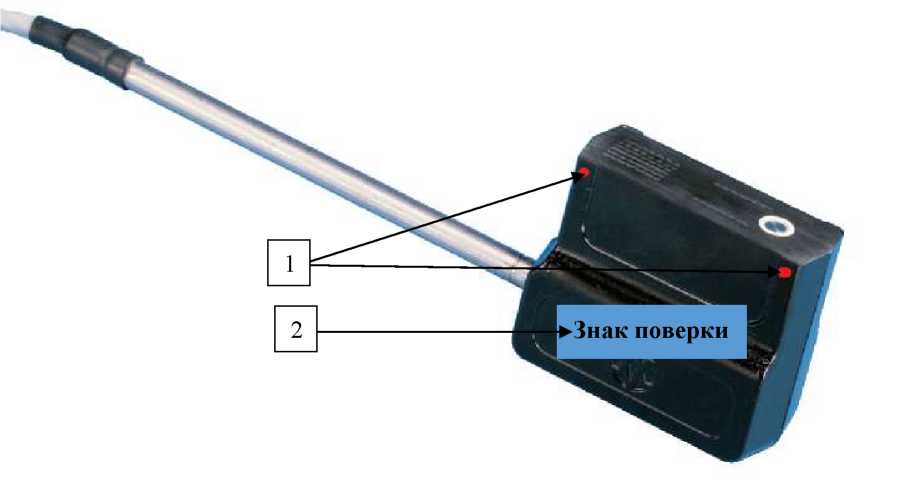

1
Знак поверки
2
Рисунок 1 - Общий вид датчиков DRS511
-
1 - пломбы на корпусе датчика DRS511.
-
2 - место для нанесения знака поверки.
Таблица 1
|
Наименование характеристики |
Значения характеристики | |||
|
Диапазон измерений температуры поверхности дорож- |
от минус 40 до плюс 60 | |||
|
ного полотна, °C | ||||
|
Пределы допускаемой абсолютной погрешности измере- |
±0,5 | |||
|
ний температуры поверхности дорожного полотна, °C | ||||
|
Диапазон измерений температуры грунта, °C |
от минус 40 до плюс 60 | |||
|
Пределы допускаемой абсолютной погрешности измере- |
±0,5 | |||
|
ний температуры грунта, °C | ||||
|
Диапазон измерений толщины слоя, мм: | ||||
|
-воды; |
От 1 до 10 | |||
|
-снега; |
От 1 до 20 | |||
|
-льда |
От 1 до 10 | |||
|
Пределы допускаемой абсолютной погрешности измере- | ||||
|
ний толщины слоя, мм: | ||||
|
-воды; |
±0,5 | |||
|
-снега; |
±0,5 | |||
|
-льда |
±0,5 | |||
|
Электрическое питание от источника постоянного тока: | ||||
|
-напряжение, В |
12±3 | |||
|
-ток потребления, мА |
550 | |||
|
Максимальная потребляемая мощность, Вт |
0,2 | |||
|
Средняя наработка на отказ, ч |
10000 | |||
|
Срок службы, лет |
8 | |||
|
Условия эксплуатации: | ||||
|
-температура воздуха, oC |
От минус 40 до плюс 60 | |||
|
-относительная влажность воздуха, % |
От 1 до 100 | |||
|
-атмосферное давление, гПа |
От 500 до 1100 | |||
|
длина, |
ширина, |
высота, |
масса, | |
|
Г абаритные размеры, масса |
мм |
мм |
мм |
кг |
|
84 |
30 |
75 |
3,1 | |
