Принцип действия нефелометров FD70 основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД. В нефелометрах FD70 приемник и излучатель располагаются на против друг друга так, чтобы их оптические оси были направлены под углом 42 градуса к горизонтальной плоскости.

Конструктивно нефелометры FD70 построены по блочному принципу и состоят из измерительного и интерфейсного блока, мачты.

Измерительный блок состоит из модуля приемника и модуля передатчика, контроллера, кронштейна для размещения на мачте, системы обогрева и контроля загрязненности окон, вспомогательного и дополнительного оборудования. Измерительный блок обеспечивает сбор, хранение и обработку измеренных значений, их передачу в интерфейсный блок, управление обогревом окон и колпаков.

Интерфейсный блок состоит из коммуникационного оборудования и коммуникационных интерфейсов для передачи данных, источника питания и дополнительной резервной аккумуляторной батареи. К интерфейсному блоку может быть подключен индикатор фонового освещения и заградительный огонь. Интерфейсный блок размещается в корпусе, который защищает его от атмосферного воздействия и размещается на мачте.

В процессе измерений излучатель с источником света ближнего ИК-диапазона направляет луч света в измерительный объем, где свет рассеивается от взвешенных в воздухе частиц и попадает на приемник. На основании характеристик полученного сигнала производится определение МОД, преобразование полученной информации в цифровой код и передача измеренных знамений потребителю (в линию связи). Нефелометры FD70 по алгоритмам фирмы «Vaisala Oyj» производят расчет и индикацию дополнительных параметров, таких как: определение типа текущей погоды, в том числе в кодах ВМО, информацию о характеристиках осадков, определения количества и размеров частиц осадков.

Нефелометры FD70 выпускаются в модификациях FD71 и FD71P и отличаются набором дополнительных сервисных функций.

Нефелометры FD70 работают непрерывно (круглосуточно). Сообщения о проведенных измерениях передаются через определенные интервалы времени или по запросу. Для обмена информацией нефелометры FD 70 имеют последовательные интерфейсы связи RS-232, RS-485, Ethernet. Дистанция передачи информации: для RS-232 - до 45 м, для RS-485 - 1200 м, с модемом до 8000 м.

Общий вид нефелометров FD70 представлен на рисунке 1.

Пломбировка не предусмотрена, для защиты нефелометров FD70 от несанкционированного доступа применяется запирание интерфейсного блока при помощи ключа. Схема расположения замков представлена на рисунке 2.

Знак поверки наносится на свидетельство о поверке и/или формуляр.

1

2

3

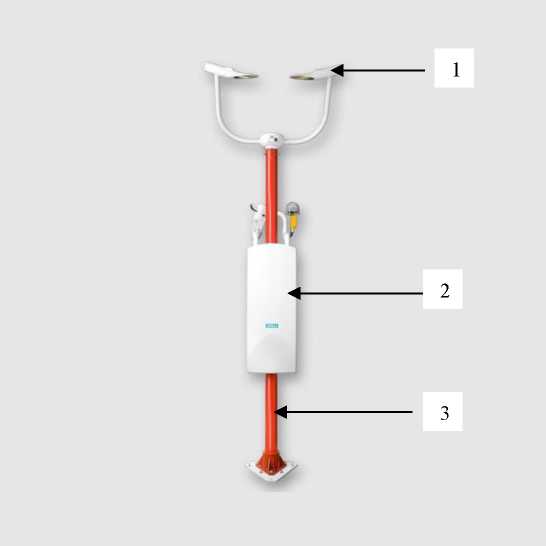

Рисунок 1 - Общий вид нефелометров FD70

• 1 - измерительный блок,

• 2 - интерфейсный блок,

1

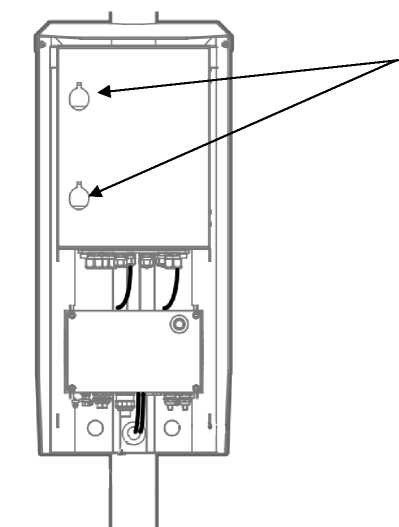

Рисунок 2 - Схема расположения замков на интерфейсном блоке нефелометров FD70

1 - замки на корпусе интерфейсного блока нефелометров FD70

3 - мачта

Таблица 4 - Комплектность нефелометров FD70

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

П Продолжение таблицы 3
