Сведения о средстве измерений: 96940-25 Трансформаторы тока

Номер по Госреестру СИ: 96940-25
96940-25 Трансформаторы тока
(ТФЗМ 35Б-I У1)

Назначение средства измерений:
Трансформаторы тока ТФЗМ 35Б-1 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 25.11.2025
Срок свидетельства -
Номер записи - 772b76ce-3dc4-008c-6f62-0bec0f931533
ID в реестре СИ - 1427398
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Производственное объединение «Запорожтрансформатор»
Страна - УКРАИНА
Населенный пункт - 69069, г. Запорожье, Днепропетровское шоссе, 3
Уведомление о начале осуществления предпринимательской деятельности -

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2549 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 35Б-I У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Производственное объединение «Запорожтрансформатор»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96833-25

Трансформаторы тока, ТФЗМ 150Б-I У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97010-25

Трансформаторы тока, ТФЗМ 35А-У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97009-25

Трансформаторы тока, ТФЗМ 35А-У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
96994-25

Трансформаторы тока, ТФЗМ 35Б-I У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
96940-25

Трансформаторы тока, ТФЗМ 35Б-I У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
96939-25

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
96919-25

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97284-25

Трансформатор тока, ТФЗМ 150А-I У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97243-25

Трансформаторы тока, ТФНД-220-I
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97225-25

Трансформаторы тока, ТФНД-150 I У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97127-25

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97028-25

Трансформаторы тока, ТФН-35М
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97027-25

Трансформаторы напряжения, НКФ-М-330 АУ1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

  • Полное наименование организации
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности в шт.
  • Количество извещений о непригодности в %
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)

Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТФЗМ 35Б-I У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (ТФЗМ 35Б-I У1)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока

Правообладатель

ПО «Запорожтрансформатор»

Юридический адрес: 69069, г. Запорожье, Днепропетровское ш., 3

Изготовитель

ПО «Запорожтрансформатор» (изготовлены в 1981-1987 гг.)
Адрес: 69069, г. Запорожье, Днепропетровское ш., 3

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель

ПО «Запорожтрансформатор»
Юридический адрес: 69069, г. Запорожье, Днепропетровское ш., 3

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 35Б-1 У1 зав. № 19151, 19166, 19413, 20894, 21440, 21468, 27531.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

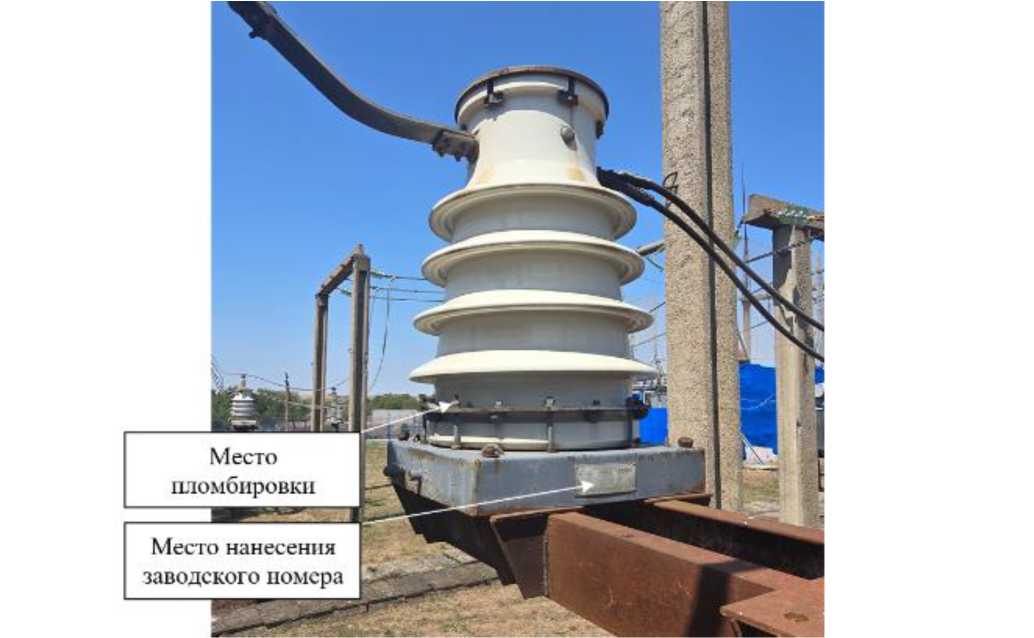

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

Внешний вид. Трансформаторы тока (ТФЗМ 35Б-I У1), http://oei-analitika.ru

Место

пломбировки

Место нанесения заводского номера

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


Таблица 3 -

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ 35Б-1 У1

1 шт.

Паспорт

ТФЗМ 35Б-1 У1

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

19151, 19166,

19413

20894, 21440,

21468

27531

Номинальное напряжение, кВ

35

35

35

Номинальный первичный ток 11ном, А

200

300

600

Номинальный вторичный ток Ъном, А

5

5

5

Номинальная частота Гном, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

для защиты

10Р

10Р

10Р

Номинальная вторичная нагрузка

30

30

30

(с коэффициентом мощности cos ф = 0,8), 1АА

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40
