Номер по Госреестру СИ: 96833-25
96833-25 Трансформаторы тока
(ТФЗМ 150Б-I У1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 150Б-1 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 13.11.2025
Срок свидетельства -
Номер записи - 940c5f44-da53-eadf-bc82-aadfc364bb95
ID в реестре СИ - 1427260
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Производственное объединение «Запорожтрансформатор»
Страна - УКРАИНА
Населенный пункт - 69069, г. Запорожье, Днепропетровское шоссе, 3
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2415 от 2025.11.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 150Б-I У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Производственное объединение «Запорожтрансформатор»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96833-25 |
Трансформаторы тока, ТФЗМ 150Б-I У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97010-25 |
Трансформаторы тока, ТФЗМ 35А-У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97009-25 |
Трансформаторы тока, ТФЗМ 35А-У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
96994-25 |
Трансформаторы тока, ТФЗМ 35Б-I У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
96940-25 |
Трансформаторы тока, ТФЗМ 35Б-I У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
96939-25 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
96919-25 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97284-25 |
Трансформатор тока, ТФЗМ 150А-I У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97243-25 |
Трансформаторы тока, ТФНД-220-I Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97225-25 |
Трансформаторы тока, ТФНД-150 I У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97127-25 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97028-25 |
Трансформаторы тока, ТФН-35М Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97027-25 |
Трансформаторы напряжения, НКФ-М-330 АУ1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
98426-26 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
8 лет |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Трансформаторы тока (ТФЗМ 150Б-I У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (ТФЗМ 150Б-I У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.
ПравообладательПО «Запорожтрансформатор»
Юридический адрес: 69069, г. Запорожье, Днепропетровское шоссе, 3
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
ПО «Запорожтрансформатор»Юридический адрес: 69069, г. Запорожье, Днепропетровское шоссе, 3
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 150Б-1 У1 зав. № 1840, 4028, 4097, 4107, 4114, 4124.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

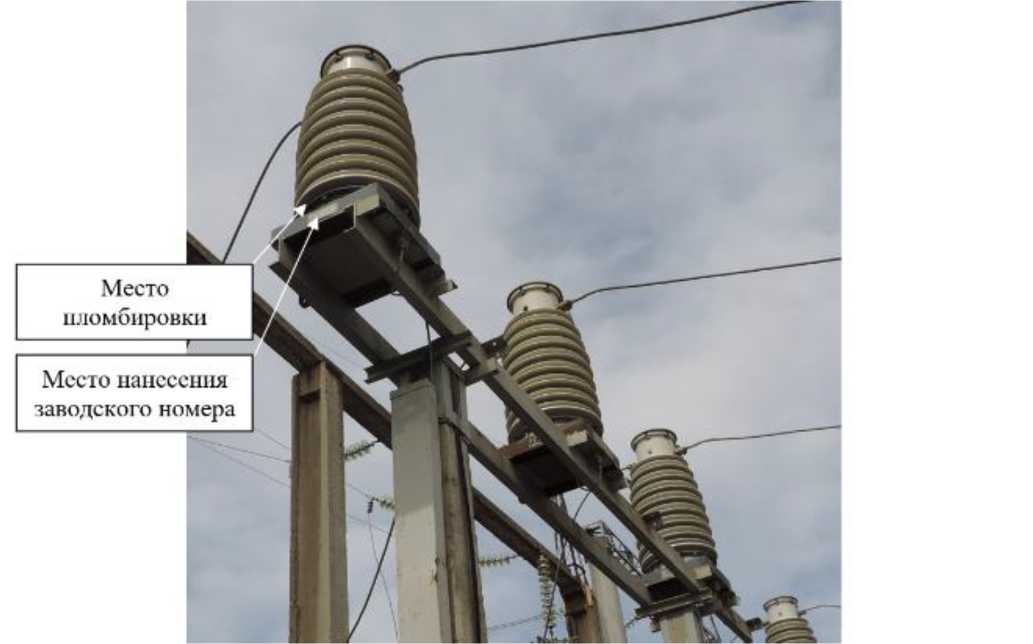

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Место
пломбировки
----------F—
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
150 |
|
Номинальный первичный ток 11ном, А |
600; 1200 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
40 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
