Сведения о средстве измерений: 97009-25 Трансформаторы тока

Номер по Госреестру СИ: 97009-25
97009-25 Трансформаторы тока
(ТФЗМ 35А-У1)

Назначение средства измерений:
Трансформаторы тока ТФЗМ 35А-У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

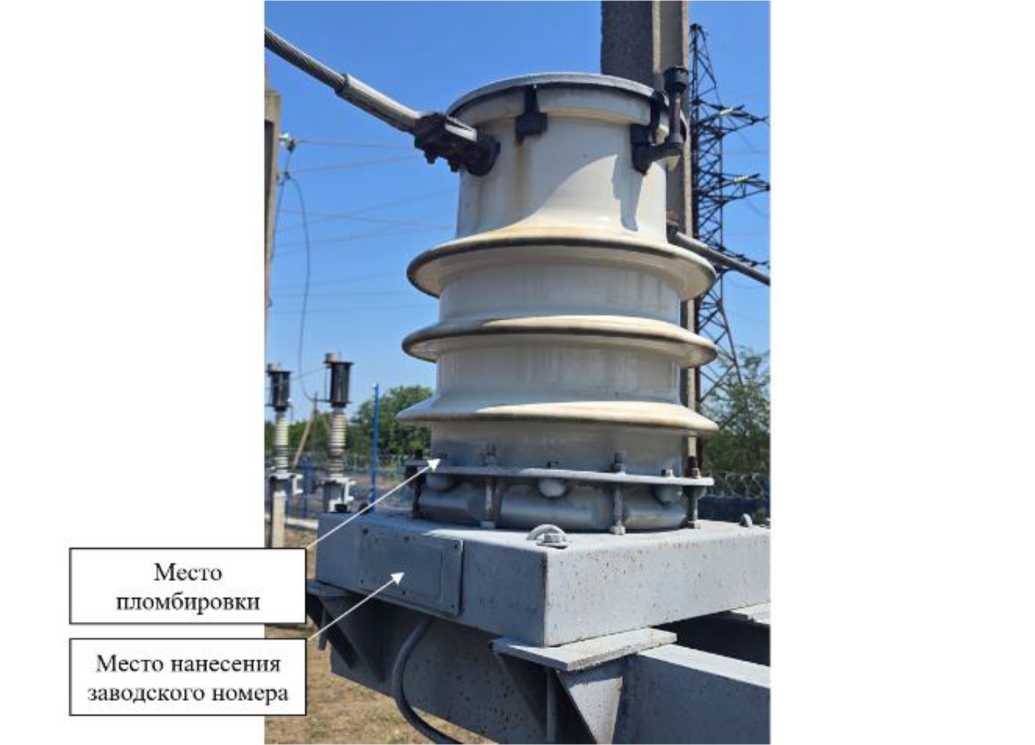

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 03.12.2025
Срок свидетельства -
Номер записи - f5b95c9a-c2e7-cc25-0fc2-c0c70e9f5ef9
ID в реестре СИ - 1427336
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Производственное объединение «Запорожтрансформатор»
Страна - УКРАИНА
Населенный пункт - 69069, г. Запорожье, Днепропетровское шоссе, 3
Уведомление о начале осуществления предпринимательской деятельности -

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2617 от 2025.12.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 35А-У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Производственное объединение «Запорожтрансформатор»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96833-25

Трансформаторы тока, ТФЗМ 150Б-I У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97010-25

Трансформаторы тока, ТФЗМ 35А-У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97009-25

Трансформаторы тока, ТФЗМ 35А-У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
96994-25

Трансформаторы тока, ТФЗМ 35Б-I У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
96940-25

Трансформаторы тока, ТФЗМ 35Б-I У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
96939-25

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
96919-25

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97284-25

Трансформатор тока, ТФЗМ 150А-I У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97243-25

Трансформаторы тока, ТФНД-220-I
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97225-25

Трансформаторы тока, ТФНД-150 I У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97127-25

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97028-25

Трансформаторы тока, ТФН-35М
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года
97027-25

Трансформаторы напряжения, НКФ-М-330 АУ1
Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3)
ОТ
4 года

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Кто поверяет Трансформаторы тока (ТФЗМ 35А-У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (ТФЗМ 35А-У1)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.

Правообладатель

ПО «Запорожтрансформатор»

Юридический адрес: 69069, г. Запорожье, Днепропетровское шоссе, 3

Изготовитель


ПО «Запорожтрансформатор» (изготовлены в 1981-1988 гг.)
Адрес: 69069, г. Запорожье, Днепропетровское шоссе, 3

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель


ПО «Запорожтрансформатор»
Юридический адрес: 69069, г. Запорожье, Днепропетровское шоссе, 3

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 35А-У1 зав. № 23283, 24067, 24313, 24438, 25096, 26496, 26537, 26835, 26866, 28759, 36068, 36542, 39244, 39250, 39620, 44340, 47690.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

Внешний вид. Трансформаторы тока (ТФЗМ 35А-У1), http://oei-analitika.ru

Место

пломбировки

Место нанесения заводского номера

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


Таблица 3 -

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ 35А-У1

1 шт.

Паспорт

ТФЗМ 35А-У1

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

24438

23283,

28759

26496, 36542,

44340

Номинальное напряжение, кВ

35

35

35

Номинальный первичный ток 11ном, А

150

200

400

Номинальный вторичный ток Ъном, А

5

5

5

Номинальная частота Гном, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

для защиты

10Р

10Р

10Р

Номинальная вторичная нагрузка вторичных обмоток (с коэффициентом мощности cos ф = 0,8), В^А для измерений и учета

50

50

50

для защиты

20

20

20

Продолжение таблицы 1

Наименование характеристики

Значение для заводских номеров

24313, 26537, 26835,

26866, 47690

24067, 25096,

36068, 39244,

39250, 39620

Номинальное напряжение, кВ

35

35

Номинальный первичный ток 11ном, А

300

600

Номинальный вторичный ток Ином, А

5

5

Номинальная частота Гном, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

для защиты

10Р

10Р

Номинальная вторичная нагрузка вторичных обмоток (с коэффициентом мощности cos ф = 0,8), В^А для измерений и учета

50

50

для защиты

20

20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40
