Номер по Госреестру СИ: 96919-25
96919-25 Трансформаторы напряжения
(НКФ-220-58 У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-220-58 У1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства -
Номер записи - 9d0a4770-3f99-82ed-fa68-b05c130ce1b5
ID в реестре СИ - 1427417
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Производственное объединение «Запорожтрансформатор»
Страна - УКРАИНА
Населенный пункт - 69069, г. Запорожье, Днепропетровское шоссе, 3
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2550 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-220-58 У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Производственное объединение «Запорожтрансформатор»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96833-25 |
Трансформаторы тока, ТФЗМ 150Б-I У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97010-25 |
Трансформаторы тока, ТФЗМ 35А-У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97009-25 |
Трансформаторы тока, ТФЗМ 35А-У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
96994-25 |
Трансформаторы тока, ТФЗМ 35Б-I У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
96940-25 |
Трансформаторы тока, ТФЗМ 35Б-I У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
96939-25 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
96919-25 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97284-25 |
Трансформатор тока, ТФЗМ 150А-I У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97243-25 |
Трансформаторы тока, ТФНД-220-I Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97225-25 |
Трансформаторы тока, ТФНД-150 I У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97127-25 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97028-25 |
Трансформаторы тока, ТФН-35М Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
97027-25 |
Трансформаторы напряжения, НКФ-М-330 АУ1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
4 года |
|
98426-26 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение «Запорожтрансформатор» (УКРАИНА 69069, г. Запорожье, Днепропетровское шоссе, 3) |
ОТ |
8 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Трансформаторы напряжения (НКФ-220-58 У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы напряжения (НКФ-220-58 У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
ПравообладательПО «Запорожтрансформатор»
Юридический адрес: 69069, г. Запорожье, Днепропетровское шоссе, 3
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Конструктивно трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-220-58 У1 зав. № 10691, 10700, 15333, 15491, 15612, 15625, 15781, 15855, 15896, 15970.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

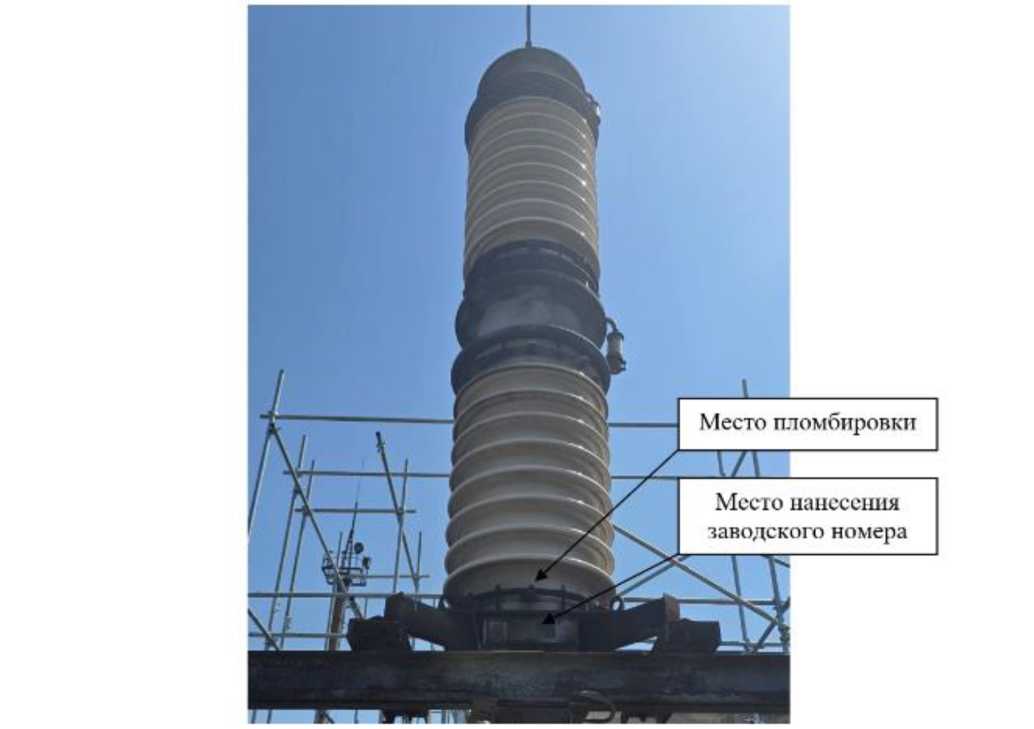

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальное напряжение первичной обмотки и1ном, кВ |
150/^3 | ||
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 | ||
|
Номинальная частота Гном, Гц |
50 | ||
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
1,0 |
3,0 |
|
Номинальная мощность основной вторичной обмотки, В^А |
400 |
600 |
1200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
