Номер по Госреестру СИ: 96537-25
96537-25 Устройства для измерений углов установки колес транспортных средств
(C-WAM)
Назначение средства измерений:
Устройства для измерений углов установки колес транспортных средств C-WAM (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Внешний вид.
Устройства для измерений углов установки колес транспортных средств
Рисунок № 1
Внешний вид.
Устройства для измерений углов установки колес транспортных средств
Рисунок № 2
Внешний вид.
Устройства для измерений углов установки колес транспортных средств
Рисунок № 3
Внешний вид.
Устройства для измерений углов установки колес транспортных средств
Рисунок № 4
Внешний вид.
Устройства для измерений углов установки колес транспортных средств
Рисунок № 5
Общие сведения
Дата публикации - 03.10.2025
Срок свидетельства -
Номер записи - f5b91903-1808-d540-6a15-785d33c64c8e
ID в реестре СИ - 1426960
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
C-WAM+HAT+FAS+ECAS, C-WAM+HAT+ECAS,
Производитель
Изготовитель - Hofmann TeSys Prüftechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1575 от 2016.10.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
№1006 от 2017.05.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
№1762 от 2020.10.23 О внесении изменений в описание типа АИИС КУЭ Энергопромсбыт
№1476 от 2024.06.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Устройства для измерений углов установки колес транспортных средств (C-WAM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hofmann TeSys Prüftechnik GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95016-25 |
Преобразователь давления измерительный, C-KTS Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95017-25 |
Преобразователь давления измерительный, C-KTS Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95018-25 |
Преобразователь давления измерительный, C-KTS Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96129-25 |
Стенд тормозной, C-RTS-B-ABS-0020-2 Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96128-25 |
Стенд тормозной, C-RTS-B-ABS-0021-2 Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96537-25 |
Устройства для измерений углов установки колес транспортных средств, C-WAM Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96789-25 |
Измерители частоты вращения роликов стенда, C-RTS-F Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Устройства для измерений углов установки колес транспортных средств (C-WAM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Устройства для измерений углов установки колес транспортных средств (C-WAM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы со устройствами используется метрологически значимое программное обеспечение (далее - ПО) для мод. C-WAM+HAT+ECAS, зав. № WAM-190100 «CWAM_Line6», и для мод. C-WAM+HAT+FAS+ECAS, зав. № WAM-190200 «CWAM_Line7», устанавливаемое на промышленный ПК в шкафу управления для управления устройством, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация |
C-WAM+HAT+ECAS |
C-WAM+HAT+FAS+ECAS |
|
Идентификационное наименование ПО |
CWAM Line6 |
CWAM Line7 |
|
Номер версии (идентификационный номер ПО) |
1.0.X.X | |
|
Цифровой идентификатор ПО |
- | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Лист № 6 Всего листов 7Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в: разделе 1.4 «Электрический шкаф» «Устройство для измерений углов установки колес транспортных средств C-WAM. Руководство по эксплуатации WAM-190100 РЭ»; в разделе 1.4 «Электрический шкаф» «Устройство для измерений углов установки колес транспортных средств C-WAM. Руководство по эксплуатации WAM-190200 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для средств измерений плоского угла.
ПравообладательHofmann TeSys Pruftechnik GmbH, Германия
Адрес: Heilswannenweg 50, D-31008 Elze, Германия
Тел.: +49 (0) 5068 462-0
E-mail: de@hofmanntesys.com
Изготовитель
Hofmann TeSys Pruftechnik GmbH, ГерманияАдрес: Heilswannenweg 50, D-31008 Elze, Германия
Тел.: +49 (0) 5068 462-0
E-mail: de@hofmanntesys.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Hofmann TeSys Pruftechnik GmbH, ГерманияАдрес: Heilswannenweg 50, D-31008 Elze, Германия
Тел.: +49 (0) 5068 462-0
E-mail: de@hofmanntesys.com
Принцип действия устройств основан на измерении угловых параметров, определяющих положение колес автомобиля в пространстве с помощью электронных лазерных излучателей и оптоэлектронных приемников лазерного излучения.
По продольной оси стенда находится смотровая яма для обслуживания и осмотра транспортного средства.
Управление и визуализация процесса тестирования осуществляется через кнопки на шкафу управления и автоматизированное рабочее место оператора (далее - АРМ). АРМ состоит из промышленного компьютера с установленным программным обеспечением, монитора, клавиатуры, сканера штрих-кодов и принтера чеков. Дополнительно в состав АРМ входит монитор для отображения процесса тестирования для водителя.
Все оборудование для управления устройством расположено в электротехнических шкафах, установленных в зоне тестирования.
На двери шкафов в нижней части установлены осевые вентиляторы с фильтрами для охлаждения. В верхней части двери установлены вентиляционные решетки с фильтрами. Управление работой вентилятора осуществляется от дверного концевого выключателя, который включает вентилятор при закрытой двери шкафа. Контроль температуры выполняется при помощи термостата, который включает вентилятор при превышении температуры внутри шкафа выше определенного предела, который устанавливается на термостате.
На двери силового шкафа (А1) расположена кнопка аварийной остановки для включения/отключения питания устройства и контрольные лампы для индикации подачи питания.
На двери шкафа контрольного (А2) установлены лампы и кнопки управления устройством.
В торцевой стенке шкафа А2 расположено автоматизированное рабочее место оператора (АРМ) с монитором и клавиатурой.
АРМ оператора оснащено принтером для печати чеков с информацией о результатах испытаний, сканером штрих-кодов для ввода данных о тестируемом автомобиле и двумя дополнительными мониторами для отображения информации о ходе теста для водителя.
На крыше шкафа установлена световая сигнальная колонна для индикации процесса тестирования.
• Постоянная зеленая сигнализация сообщает оператору о том, что устройство находится в «Базовом состоянии» и готовности принять автомобиль для тестирования.
• Постоянная красная сигнализация сообщает о тестировании автомобиля и о том, что устройство находится в состоянии «Готовность к тестированию».
• Мигающая красная сигнализация мигает сообщает об аварии или ошибке на устройстве.
Устройства оснащены системой безопасности с газовым сигнализатором для обеспечения контроля за предельными концентрациями (ПДК) опасных газов и кнопками аварийной остановки.
Газовый сигнализатор при помощи датчиков контролирует ПДК оксида углерода (СО) и диоксида азота (NO2). Контрольные датчики расположены в смотровой яме. Сигнализация о превышении ПДК выводится на блоке газового сигнализатора, на сирену и световую индикацию в яме.
Кнопки аварийной остановки располагаются на двери пульта оператора внутри ямы, в левой и правой части устройств.
К средствам измерений данного типа относятся: устройства для измерений углов установки колес транспортных средств C-WAM мод. C-WAM+HAT+ECAS,
зав. № WAM-190100; мод. C-WAM+HAT+FAS+ECAS, зав. № WAM-190200, которые отличаются внешним видом и количеством осей для измерений углов установки колес транспортных средств.
Пломбирование крепёжных винтов корпуса устройств не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер устройств в буквенно-цифровом формате указывается методом печати на маркировочной наклейке, расположенной сзади на двери шкафа управления.
Нанесение знака поверки на средство измерений не предусмотрено.

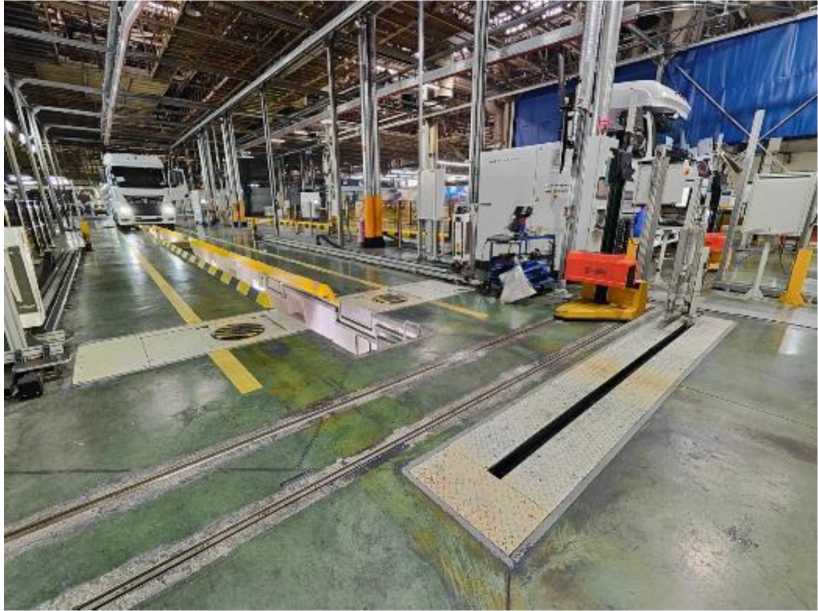

Общий вид устройства для измерения углов колес транспортных средств C-WAM мод. C-WAM+HAT+ECAS, зав. № WAM-190100 представлен на рисунке 1.

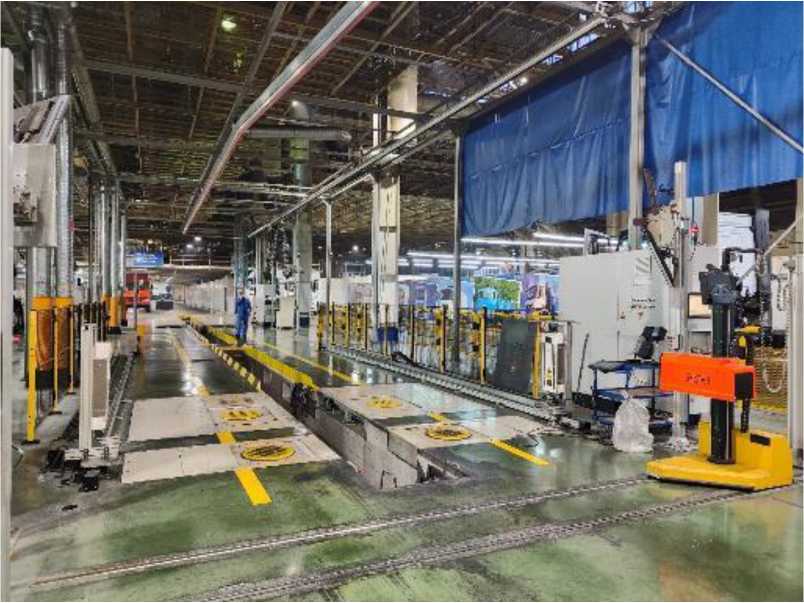

Общий вид устройства для измерения углов колес транспортных средств C-WAM мод. C-WAM+HAT+FAS+ECAS, зав. № WAM-190200 представлен на рисунке 2.

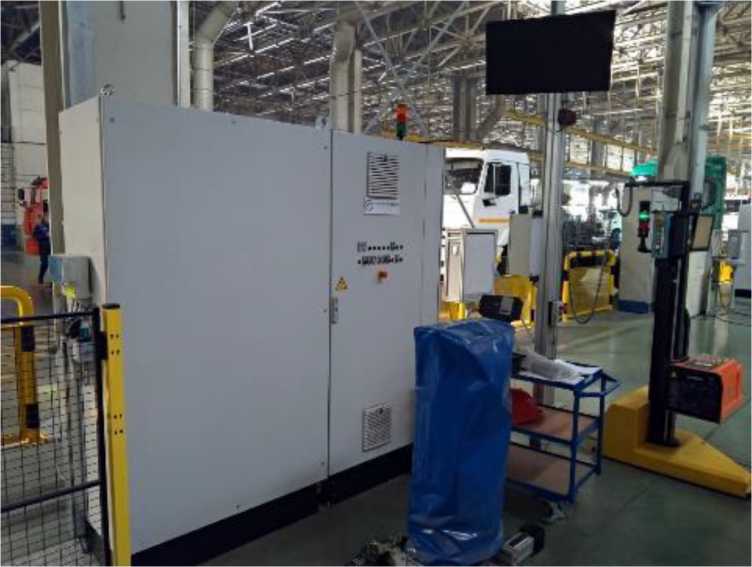

Общий вид электрического шкафа на рисунке 3.
