Номер по Госреестру СИ: 95017-25
95017-25 Преобразователь давления измерительный
(C-KTS)
Назначение средства измерений:
Преобразователь давления измерительный C-KTS (далее - преобразователь) предназначен для измерений избыточного давления газов в целях контроля герметичности пневмосистемы грузовых транспортных средств.
Внешний вид.
Преобразователь давления измерительный
Рисунок № 1
Внешний вид.
Преобразователь давления измерительный
Рисунок № 2
Внешний вид.
Преобразователь давления измерительный
Рисунок № 3
Общие сведения
Дата публикации - 02.04.2025
Срок свидетельства -
Номер записи - 196842
ID в реестре СИ - 1424650
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Hofmann TeSys Prüftechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№633 от 2025.03.28 Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Преобразователь давления измерительный (C-KTS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hofmann TeSys Prüftechnik GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95016-25 |
Преобразователь давления измерительный, C-KTS Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95017-25 |
Преобразователь давления измерительный, C-KTS Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95018-25 |
Преобразователь давления измерительный, C-KTS Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96129-25 |
Стенд тормозной, C-RTS-B-ABS-0020-2 Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96128-25 |
Стенд тормозной, C-RTS-B-ABS-0021-2 Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96537-25 |
Устройства для измерений углов установки колес транспортных средств, C-WAM Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96789-25 |
Измерители частоты вращения роликов стенда, C-RTS-F Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Преобразователь давления измерительный (C-KTS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Преобразователь давления измерительный (C-KTS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с преобразователем используется метрологически значимое программное обеспечение (далее - ПО) «BCT», устанавливаемое на шкафу управления для управления преобразователем, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BCT |
|
Номер версии (идентификационный номер ПО) |
1.0.X.X |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.6 «Средства измерения, инструмент и принадлежности» «Преобразователь давления измерительный C-KTS. Руководство по эксплуатации KTS-190300 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653.
Hofmann TeSys Pruftechnik GmbH, Германия Адрес: Heilswannenweg 50, D-31008 Elze, Германия Тел.: +49 (0) 5068 462-0
E-mail: de@hofmanntesys.com
Изготовитель
Hofmann TeSys Pruftechnik GmbH, ГерманияАдрес: Heilswannenweg 50, D-31008 Elze, Германия
Тел.: +49 (0) 5068 462-0
E-mail: de@hofmanntesys.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Hofmann TeSys Pruftechnik GmbH, Германия Адрес: Heilswannenweg 50, D-31008 Elze, Германия Тел.: +49 (0) 5068 462-0E-mail: de@hofmanntesys.com
К средствам измерений данного типа относится преобразователь давления измерительный C-KTS зав. № KTS-190300.
Принцип действия преобразователя основан на измерении величины избыточного давления и изменения этого давления, которое предварительно создается через адаптеры в контурах пневмосистемы транспортного средства.
Оборудование состоит из шкафа управления и блока подготовки воздуха с выносными адаптерами для подключения к автомобилю.
Управление и визуализация процесса тестирования осуществляется через кнопки на шкафу управления и автоматизированное рабочее место оператора (АРМ). АРМ состоит из шкафа управления с установленным программным обеспечением, монитора, клавиатуры, сканера штрих-кодов и принтера чеков.
Для подключения к автомобилю используются специальные адаптеры соединенные с панелью подготовки воздуха при помощи гибких шлангов. Подключение адаптеров производится к контрольным выводам на транспортном средстве.
Давление подается через блок подготовки воздуха. После достижения заданного давления, контролируемого датчиком давления, пневматический контур замыкается. По истечению заданного времени производится снятие показаний давления.
В процессе эксплуатации преобразователя не предусматриваются внешние механические или электронные регулировки. Пломбирование крепёжных винтов корпуса преобразователя не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер преобразователя в буквенно-числовом формате указан методом печати на маркировочной наклейке, расположенной на корпусе преобразователя.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователя давления измерительного C-KTS с местом указания заводского номера представлен на рисунке 1.
Общий вид рабочего места оператора преобразователя давления измерительного C-KTS представлен на рисунке 2.
Общий вид маркировочной таблички представлен на рисунке 3.
Рисунок 1 - Общий вид преобразователя давления измерительного C-KTS с местом указания заводского номера

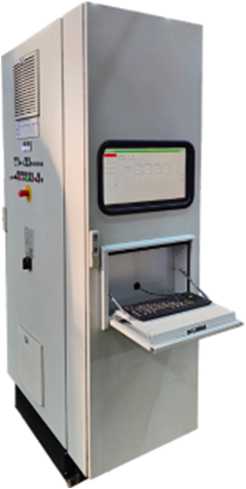

Рисунок 2 - Общий вид рабочего места оператора
Рисунок 3 - Общий вид маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
От 0 до 1 |
|
Пределы допускаемой относительной погрешности измерений избыточного давления, % |
±0,2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
800x600x2000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
Параметры электрического питания: - напряжение переменного тока, В |
3x380 |
|
- частота переменного тока, Г ц |
50 |
