Номер по Госреестру СИ: 96303-25
96303-25 Генераторы сигналов произвольной формы
(RIGOL DG5000Pro)
Назначение средства измерений:
Генераторы сигналов произвольной формы RIGOL DG5000Pro (далее - генераторы) предназначены для формирования сигналов произвольной формы.
Внешний вид.
Генераторы сигналов произвольной формы

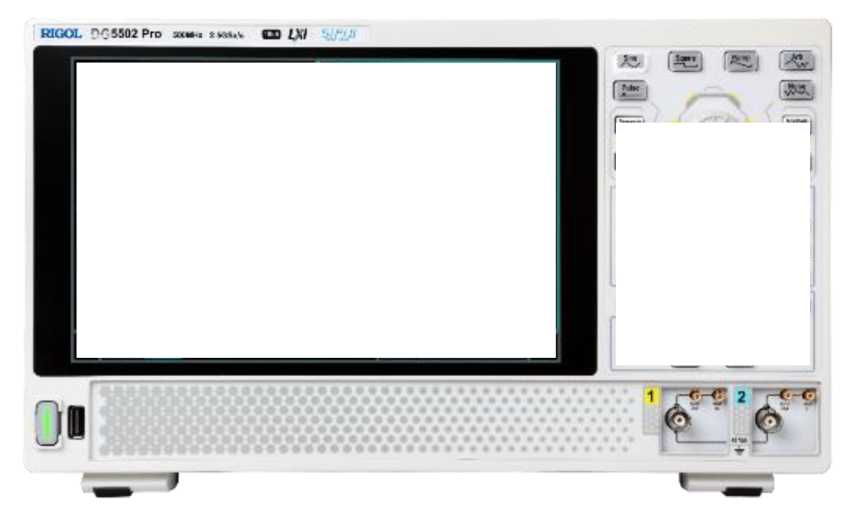

Рисунок № 1
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2
Внешний вид.
Генераторы сигналов произвольной формы

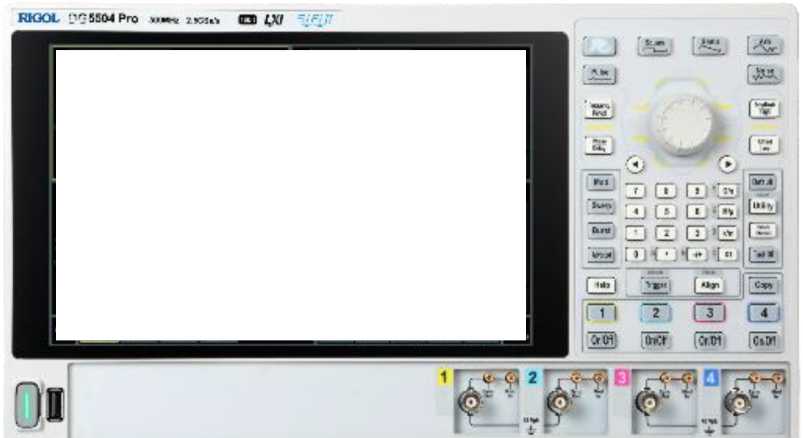

Рисунок № 3
Внешний вид.
Генераторы сигналов произвольной формы

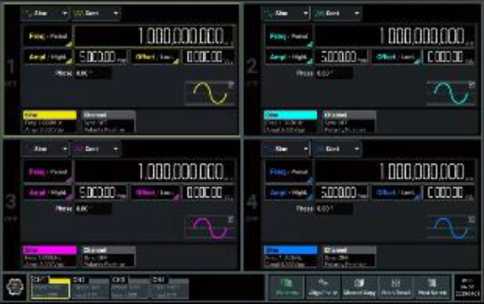

Рисунок № 4
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 5
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 6
Внешний вид.
Генераторы сигналов произвольной формы

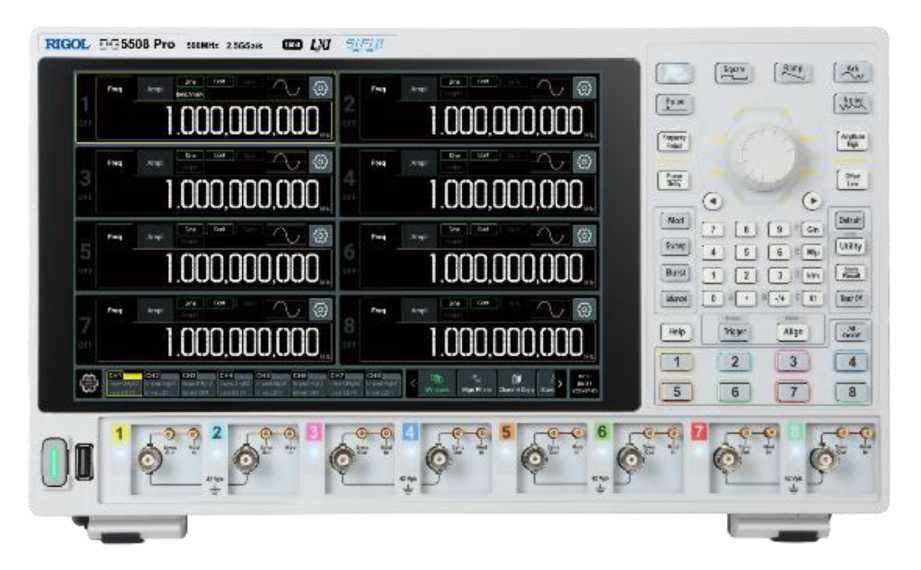

Рисунок № 7
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 8
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 9
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 10
Общие сведения
Дата публикации - 10.09.2025
Срок свидетельства - 29.08.2030
Номер записи - 103f59c7-b99f-a315-54b8-e3a9a673e640
ID в реестре СИ - 1426833
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RIGOL DG5502Pro, DG5502Pro, DG5352 PRO, DG5252Pro, DG5252,
Производитель
Изготовитель - Rigol Technologies Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 3
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1853 от 2025.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1853 от 2025.08.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Генераторы сигналов произвольной формы (RIGOL DG5000Pro)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Rigol Technologies Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95940-25 21.07.2030 |
Генераторы сигналов произвольной формы, RIGOL DG800Pro Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96130-25 13.08.2030 |
Мультиметры цифровые с системой сбора данных и коммутации , RIGOL M300 Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96303-25 29.08.2030 |
Генераторы сигналов произвольной формы, RIGOL DG5000Pro Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96585-25 06.10.2030 |
Генераторы сигналов произвольной формы, RIGOL DG5000 Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
97646-26 09.02.2031 |
Осциллографы цифровые, RIGOL DHO8ZZ Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
97631-26 06.02.2031 |
Осциллографы цифровые, RIGOL DHO9ZZ Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
97630-26 06.02.2031 |
Осциллографы цифровые, RIGOL DHO4ZZZ Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Генераторы сигналов произвольной формы (RIGOL DG5000Pro)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "МИРУАР" (RA.RU.320061) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Генераторы сигналов произвольной формы (RIGOL DG5000Pro)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
DG5000Pro Firmware |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 00.01.00.00.28 |
Знак утверждения типа
Знак утверждения типа наносятся в виде самоклеящихся этикеток на заднюю панель (рисунок 4), а знак поверки - на боковую панель генераторов (рисунок 5).Для предотвращения несанкционированного доступа к внутренним частям генератора осуществляется пломбирование нижней панели специальными стикер-наклейками.
Рисунок 1 - Передняя панель генераторов RIGOL DG5252Pro, DG5352Pro, DG5502Pro
|
1 ~ . г> . |
• |
|
10DD.000.0Db ” . 5ПШ) . ОАОЗЕО. Ими 0*0’ |
1000.000.000 Г”, 5D0C.D0 С0001Й 1 <v |
|
* ч: ■• |
Рисунок 2 - Передняя панель генераторов RIGOL DG5254Pro, DG5354Pro, DG5504Pro
Рисунок 3 - Передняя панель генераторов RIGOL DG5258Pro, DG5358Pro, DG5508Pro
утверждения типа
Место нанесения заводского номера

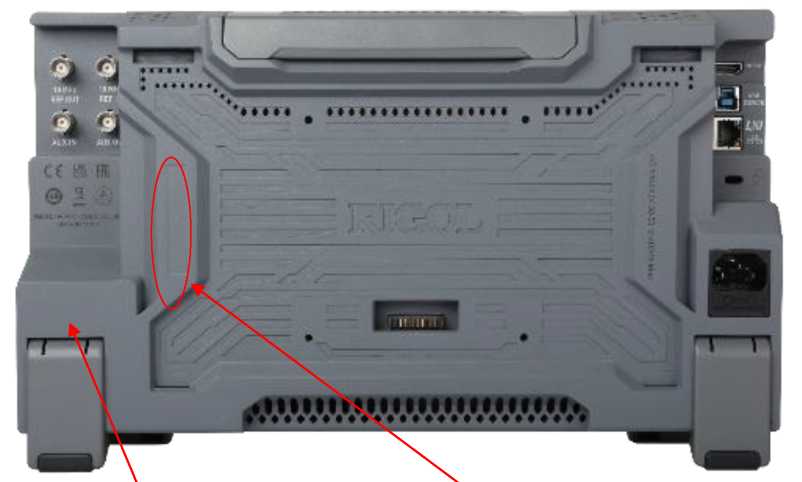

Рисунок 4 - Задняя панель генераторов RIGOL DG5000Pro
Место нанесения знака поверки

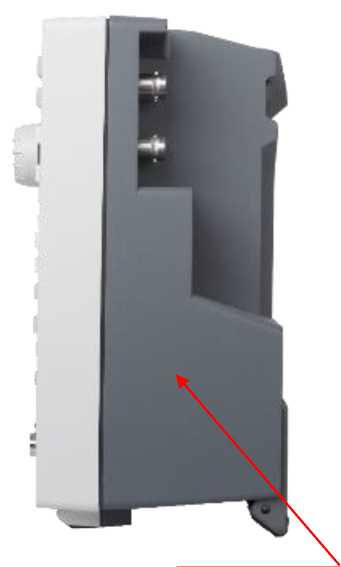

Рисунок 5 - Боковая панель генераторов RIGOL DG5000Pro
Заводской номер

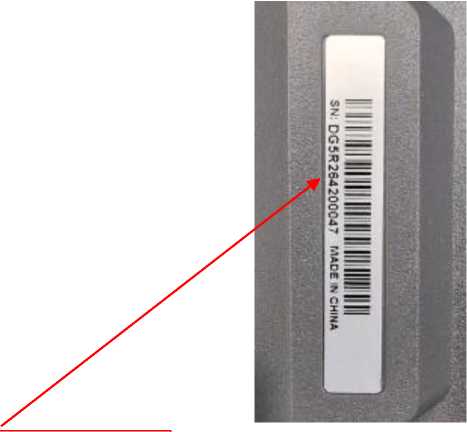

Рисунок 6 - Фрагмент задней панели генераторов RIGOL DG5000Pro
Программное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
DG5000Pro Firmware |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 00.01.00.00.28 |
Метрологические и технические характеристики генераторов представлены в таблицах 3, 4, показатели надежности в таблице 5.
аблица 3 - Метрологические характеристики генераторов DG5000Pro
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот основных форм сигналов - для DG5252Pro, DG5254Pro, DG5258Pro: | |
|
- синусоидальный |
от 1 мкГц до 250 МГц |
|
- прямоугольный |
от 1 мкГц до 170 МГц |
|
- треугольный (пилообразный) |
от 1 мкГц до 5 МГц |
|
- импульсный |
от 1 мкГц до 120 МГц |
|
- произвольной формы |
от 1 мкГц до 100 МГц |
|
- гармонический |
от 1 мГц до 125 МГц |
|
- для DG5352Pro, DG5354Pro, DG5358Pro6 | |
|
- синусоидальный |
от 1 мкГц до 350 МГц |
|
- прямоугольный |
от 1 мкГц до 170 МГц |
|
- треугольный (пилообразный) |
от 1 мкГц до 5 МГц |
|
- импульсный |
от 1 мкГц до 120 МГц |
|
- произвольной формы |
от 1 мкГц до 100 МГц |
|
- гармонический |
от 1 мГц до 175 МГц |
|
- для DG5502Pro, DG5504Pro, DG5508Pro: | |
|
- синусоидальный |
от 1 мкГц до 500 МГц |
|
- прямоугольный |
от 1 мкГц до 170 МГц |
|
- треугольный (пилообразный) |
от 1 мкГц до 5 МГц |
|
- импульсный |
от 1 мкГц до 120 МГц |
|
- произвольной формы |
от 1 мкГц до 100 МГц |
|
- гармонический |
от 1 мГц до 250 МГц |
|
Пределы допускаемой абсолютной погрешности установки |
±1-10-6 |
|
частоты | |
|
Пределы допускаемой погрешности установки уровня синусоидального сигнала им, В, не более1 |
±(0,01^+0,001) |
Продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой погрешности установки постоянного напряжения смещения исм, В, не более2 |
±(0,01- |исм|+0,005/им+0,001) |
|
Неравномерность АЧХ, дБ, не более, в диапазонах частот: | |
|
- до 5 МГц |
±0,1 |
|
- от 5 МГц до 50 МГц |
±0,2 |
|
- от 50 МГц до 100 МГц |
±0,5 |
|
- от 100 МГц до 200 МГц |
±1,0 |
|
- от 200 МГц до 500 МГц |
±2,0 |
|
Уровень гармонических искажений синусоидального сигнала, дБс, не более, в диапазонах частот: |
-60 |
|
- от 10 Гц до 10 МГц | |
|
- от 10 МГц до 50 МГц |
-50 |
|
- от 50 МГц до 200 МГц |
-45 |
|
- от 200 МГц до 500 МГц |
-35 |
|
Значение уровня помех в диапазонах частот. не более: | |
|
- от 10 Гц до 10 МГц |
-60 дБн |
|
- от 10 МГц до 50 МГц |
-55 дБн |
|
- от 50 МГц до 500 МГц |
-45 дБн +6 дБн/октава |
|
Длительность фронта/спада сигнала прямоугольной формы, нс, не более |
2,5 |
|
Значение выброса сигнала прямоугольной формы, %, не более |
8,0 |
|
Примечания: | |
|
1) При формировании синусоидального сигнала им частотой 1 кГц, напряжение | |
|
смещения 0 В, на нагрузку 50 Ом | |
|
2) При формировании синусоидального сигнала им частотой 1 кГц, напряжение 5 | |
|
В (пик-пик), на нагрузку 50 Ом | |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питающей сети, В | |
|
- частотой от 47 до 63 Гц |
от 100 до 240 |
|
- частотой от 360 до 440 Гц |
115 |
|
Напряжение аккумуляторной батареи, В |
3,7 |
|
Максимальная потребляемая мощность, Вт |
210 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
358х122х215 |
|
Масса, кг, не более | |
|
для 2-х канальных моделей |
4,2 |
|
для 4-х канальных моделей |
4,6 |
|
для 8-и канальных моделей |
5,3 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от +15 до +35 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
наносится на заднюю панель корпуса генераторов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 7 «Генераторы сигналов произвольной формы RIGOL DG5000Pro. Руководство по эксплуатации», QGB18100-1110-RUS.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Генераторы сигналов произвольной формы Rigol DG5000Pro. Стандарт предприятия», DSB18100-1110-RU.
ПравообладательКомпания RIGOL TECHNOLOGIES CO., LTD, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Изготовитель
Компания RIGOL TECHNOLOGIES CO., LTD, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Испытательный центр
Акционерное общество «АКТИ-Мастер»(АО «АКТИ-Мастер»)
Адрес: 127206, Москва, проезд Соломенной Сторожки, дом 5, корп.1, помещ. 1Н Телефон (факс): +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Компания RIGOL TECHNOLOGIES CO., LTD, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Генераторы RIGOL DG5000Pro построены на принципе прямого цифрового синтеза сигнала заданной формы. Данные, представляющие собой цифровой эквивалент сигнала требуемой формы с частотой дискретизации 2,5 Гвыб./с последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя, вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала. Окончательная форма сигнала формируется сглаживанием ступенчатого напряжения фильтром нижних частот.
Генераторы выпускаются в девяти модификациях и отличаются максимальной частотой формируемых сигналов и количеством каналов (Таблица 1):
Таблица 1 Модификации генераторов RIGOL DG5000Pro_________________________
|
Модель |
Количество каналов |
Максимальная частота, МГц |
|
DG5252Pro |
2 |
250 |
|
DG5254Pro |
4 | |
|
DG5258Pro |
8 | |
|
DG5352Pro |
2 |
350 |
|
DG5354Pro |
4 | |
|
DG5358Pro |
8 | |
|
DG5502Pro |
2 |
500 |
|
DG5504Pro |
4 | |
|
DG5508Pro |
8 |
Питание генераторов осуществляется от сети переменного тока или внешней аккумуляторной батареи.
Конструктивно приборы выполнены в портативном корпусе настольного исполнения. На передней панели генераторов размещены жидкокристаллический экран, клавиатура, кнопки выбора режимов работы, разъемы BNC-типа выходных сигналов каналов, кнопка включения питания, разъем интерфейса USB.
На задней панели размещены разъемы BNC-типа входа синхронизации от внешнего опорного генератора (эталона) и выхода внутреннего опорного генератора (10 МГц), гнезда AUX in/out входа/выхода для приема/подачи внешних сигналов в зависимости от режима работы, разъемы интерфейсов LAN, USB DEVICE, HDMI, розетка для питания от сети переменного тока с предохранителем, разъем подключения внешнего контейнера для установки аккумуляторов.
Уникальный заводской номер с 13-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель генераторов (рисунки 4 и 6).
Знак утверждения типа наносятся в виде самоклеящихся этикеток на заднюю панель (рисунок 4), а знак поверки - на боковую панель генераторов (рисунок 5).
Для предотвращения несанкционированного доступа к внутренним частям генератора осуществляется пломбирование нижней панели специальными стикер-наклейками.
Рисунок 1 - Передняя панель генераторов RIGOL DG5252Pro, DG5352Pro, DG5502Pro
|
1 ~ . г> . |
• |
|
10DD.000.0Db ” . 5ПШ) . ОАОЗЕО. Ими 0*0’ |
1000.000.000 Г”, 5D0C.D0 С0001Й 1 <v |
|
* ч: ■• |
Рисунок 2 - Передняя панель генераторов RIGOL DG5254Pro, DG5354Pro, DG5504Pro
Рисунок 3 - Передняя панель генераторов RIGOL DG5258Pro, DG5358Pro, DG5508Pro
утверждения типа
Место нанесения заводского номера
Рисунок 4 - Задняя панель генераторов RIGOL DG5000Pro
Место нанесения знака поверки
Рисунок 5 - Боковая панель генераторов RIGOL DG5000Pro
Заводской номер
Рисунок 6 - Фрагмент задней панели генераторов RIGOL DG5000Pro
генераторов представлены в таблицах 3, 4, показатели надежности в таблице 5.
аблица 3 - Метрологические характеристики генераторов DG5000Pro
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот основных форм сигналов - для DG5252Pro, DG5254Pro, DG5258Pro: | |
|
- синусоидальный |
от 1 мкГц до 250 МГц |
|
- прямоугольный |
от 1 мкГц до 170 МГц |
|
- треугольный (пилообразный) |
от 1 мкГц до 5 МГц |
|
- импульсный |
от 1 мкГц до 120 МГц |
|
- произвольной формы |
от 1 мкГц до 100 МГц |
|
- гармонический |
от 1 мГц до 125 МГц |
|
- для DG5352Pro, DG5354Pro, DG5358Pro6 | |
|
- синусоидальный |
от 1 мкГц до 350 МГц |
|
- прямоугольный |
от 1 мкГц до 170 МГц |
|
- треугольный (пилообразный) |
от 1 мкГц до 5 МГц |
|
- импульсный |
от 1 мкГц до 120 МГц |
|
- произвольной формы |
от 1 мкГц до 100 МГц |
|
- гармонический |
от 1 мГц до 175 МГц |
|
- для DG5502Pro, DG5504Pro, DG5508Pro: | |
|
- синусоидальный |
от 1 мкГц до 500 МГц |
|
- прямоугольный |
от 1 мкГц до 170 МГц |
|
- треугольный (пилообразный) |
от 1 мкГц до 5 МГц |
|
- импульсный |
от 1 мкГц до 120 МГц |
|
- произвольной формы |
от 1 мкГц до 100 МГц |
|
- гармонический |
от 1 мГц до 250 МГц |
|
Пределы допускаемой абсолютной погрешности установки |
±1-10-6 |
|
частоты | |
|
Пределы допускаемой погрешности установки уровня синусоидального сигнала им, В, не более1 |
±(0,01^+0,001) |
Продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой погрешности установки постоянного напряжения смещения исм, В, не более2 |
±(0,01- |исм|+0,005/им+0,001) |
|
Неравномерность АЧХ, дБ, не более, в диапазонах частот: | |
|
- до 5 МГц |
±0,1 |
|
- от 5 МГц до 50 МГц |
±0,2 |
|
- от 50 МГц до 100 МГц |
±0,5 |
|
- от 100 МГц до 200 МГц |
±1,0 |
|
- от 200 МГц до 500 МГц |
±2,0 |
|
Уровень гармонических искажений синусоидального сигнала, дБс, не более, в диапазонах частот: |
-60 |
|
- от 10 Гц до 10 МГц | |
|
- от 10 МГц до 50 МГц |
-50 |
|
- от 50 МГц до 200 МГц |
-45 |
|
- от 200 МГц до 500 МГц |
-35 |
|
Значение уровня помех в диапазонах частот. не более: | |
|
- от 10 Гц до 10 МГц |
-60 дБн |
|
- от 10 МГц до 50 МГц |
-55 дБн |
|
- от 50 МГц до 500 МГц |
-45 дБн +6 дБн/октава |
|
Длительность фронта/спада сигнала прямоугольной формы, нс, не более |
2,5 |
|
Значение выброса сигнала прямоугольной формы, %, не более |
8,0 |
|
Примечания: | |
|
1) При формировании синусоидального сигнала им частотой 1 кГц, напряжение | |
|
смещения 0 В, на нагрузку 50 Ом | |
|
2) При формировании синусоидального сигнала им частотой 1 кГц, напряжение 5 | |
|
В (пик-пик), на нагрузку 50 Ом | |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питающей сети, В | |
|
- частотой от 47 до 63 Гц |
от 100 до 240 |
|
- частотой от 360 до 440 Гц |
115 |
|
Напряжение аккумуляторной батареи, В |
3,7 |
|
Максимальная потребляемая мощность, Вт |
210 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
358х122х215 |
|
Масса, кг, не более | |
|
для 2-х канальных моделей |
4,2 |
|
для 4-х канальных моделей |
4,6 |
|
для 8-и канальных моделей |
5,3 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от +15 до +35 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
