Номер по Госреестру СИ: 95940-25
95940-25 Генераторы сигналов произвольной формы
(RIGOL DG800Pro)
Назначение средства измерений:
Генераторы сигналов произвольной формы RIGOL DG800Pro (далее - генераторы) предназначены для формирования сигналов произвольной формы.

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 3

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 4

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 5

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 6
Программное обеспечение
Программное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
DG800Pro Firmware |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 00.02.00.00.05 |
Знак утверждения типа
Знак утверждения типа наносятся в виде самоклеящихся этикеток на заднюю панель (рисунок 2), а знак поверки - на боковую панель генераторов (рисунок 3).Для предотвращения несанкционированного доступа к внутренним частям генераторов осуществляется пломбирование нижней панели генераторов специальными стикер-наклейками (рисунок 5).

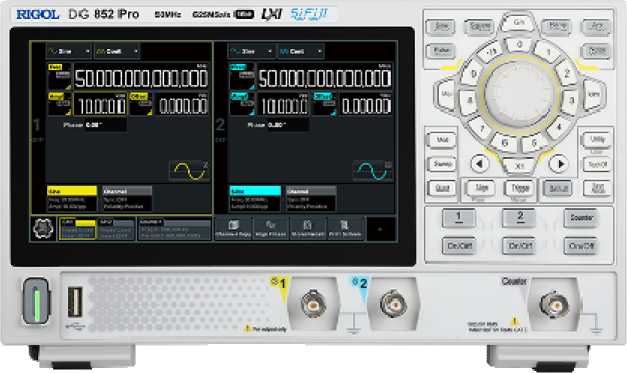

Рисунок 1 - Передняя панель генераторов RIGOL DG800Pro
Место нанесения Знака утверждения типа
Место нанесения заводского номера

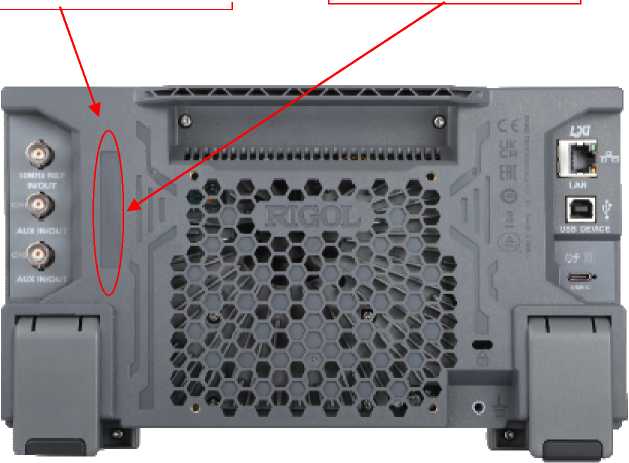

Рисунок 2 - Задняя панель генераторов RIGOL DG800Pro

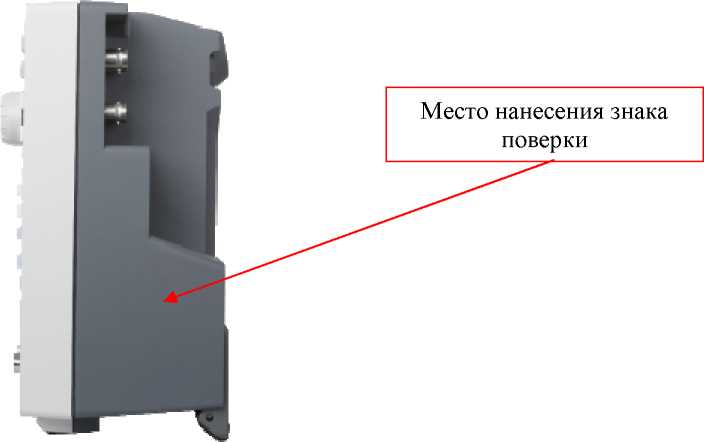

Рисунок 3 - Боковая панель генераторов RIGOL DG800Pro
Заводской номер

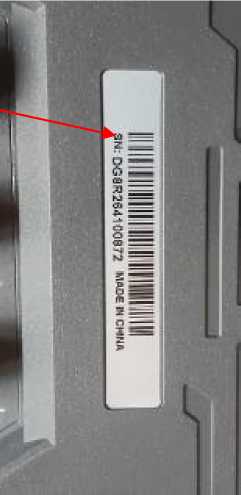

Рисунок 4 - Фрагмент задней панели генераторов RIGOL DG800Pro
Место для нанесения пломбы в виде стикера-наклейки

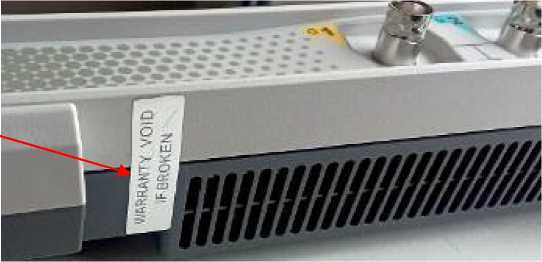

Рисунок 5 - Фрагмент нижней части корпуса генераторов RIGOL DG800Pro
Программное обеспечениеПрограммное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
DG800Pro Firmware |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 00.02.00.00.05 |
Метрологические и технические характеристики источников представлены в таблицах 2 и 3:
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
DG821Pro, DG822Pro |
DG852Pro | |
|
1 |
2 |
3 |
|
Диапазон частот генераторов для основных форм сигналов:
|
от 1 мкГц до 25 МГц от 1 мкГц до 20 МГц от 1 мкГц до 1 МГц от 1 мкГц до 10 МГц от 1 мкГц до 10 МГц от 1 мГц до 10 МГц |
от 1 мкГц до 50 МГц от 1 мкГц до 40 МГц от 1 мкГц до 1 МГц от 1 мкГц до 25 МГц от 1 мкГц до 15 МГц от 1 мГц до 25 МГц |
|
Пределы допускаемой абсолютной погрешности установки частоты |
±1^10-6 | |
|
Пределы допускаемой погрешности установки уровня выходного сигнала им, В, не более1 |
±(0,01/им+0,002) | |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
Пределы допускаемой погрешности установки постоянного напряжения смещения, Цсм, В, не более2 |
±(0,01- |Ugm|+0,005 -Um+ 0,002) | |
|
Неравномерность АЧХ синусоидального сигнала, дБ, не более: для частот
|
±0,1 ±0,2 | |
|
Уровень гармонических искажений синусоидального сигнала, дБс, не более: для диапазонов частот:
|
-55 -50 | |
|
Уровень паразитного сигнала генератора, дБс, не более: для диапазонов частот:
|
-65 -60 | |
|
Длительность фронта/спада сигнала прямоугольной формы, нс, не более |
3,0 | |
| ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети частотой от 50 до 60 Гц, В |
от 100 до 240 |
|
Максимальная потребляемая мощность, Вт |
45 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
266х165х80 |
|
Масса, кг, не более |
1,78 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
наносится на заднюю панель корпуса генераторов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 7 «Генераторы сигналов произвольной формы DG800Pro. Руководство по эксплуатации», QGB14100-1110-RUS
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Генераторы сигналов произвольной формы DG800Pro. Стандарт предприятия», DSB14101-1110-RU
ПравообладательКомпания Rigol Technologies Co., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Тел.:+86-400620002
E-mail: info@rigol.com
Web-сайт: http://www.rigol.com
Изготовитель
Компания Rigol Technologies Co., Ltd, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Тел.:+86-400620002
E-mail: info@rigol.com
Web-сайт: http://www.rigol.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127206, Москва, пр-д Соломенной Сторожки, д. 5, к. 1, помещ. 1Н Телефон (факс): +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Компания Rigol Technologies Co., Ltd, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Тел.:+86-400620002
E-mail: info@rigol.com
Web-сайт: http://www.rigol.com
Принцип действия генераторов RIGOL DG800Pro основан на прямом цифровом синтезе (DDS) и генерации сигналов произвольной формы (Arb), что позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, а также формировать сигналы произвольной формы.
Генераторы обеспечивают частоту дискретизации до 625 Мвыб./с сочетают в себе несколько функций, включая генератор произвольных сигналов, шума, импульсов, гармоник, аналогово-цифровой модулятор и частотомер. Генераторы выпускаются в трех модификациях: DG821Pro, DG822Pro, DG852Pro, отличающихся максимальной частотой формируемых сигналов и количеством каналов (Таблица 1):
Таблица 1 - Модификации генераторов RIGOL DG800Pro
|
Модель |
DG821Pro |
DG822Pro |
DG852Pro |
|
Максимальная частота, МГ ц |
25 |
25 |
50 |
|
Число каналов |
1 |
2 |
2 |
Конструктивно генераторы выполнены в портативном корпусе настольного исполнения. На передней панели генераторов размещены жидкокристаллический экран, клавиатура управления режимами работы, индикаторы каналов, кнопка включения, разъемы выходов каналов, разъем частотомера, разъем интерфейса USB HOST.
На задней панели размещены гнезда BNC-типа входа/выхода синхронизации, внешней модуляции, запуска каналов (для двухканальных модификаций), входа/выхода опорной частоты (10 МГц), разъемы интерфейсов LAN, USB DEVICE (внешнее управление), разъем питания USB Type-C, гнездо замка безопасности и подключения заземления.
Уникальный заводской номер с 13-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель генераторов (рисунки 2 и 4).
Знак утверждения типа наносятся в виде самоклеящихся этикеток на заднюю панель (рисунок 2), а знак поверки - на боковую панель генераторов (рисунок 3).
Для предотвращения несанкционированного доступа к внутренним частям генераторов осуществляется пломбирование нижней панели генераторов специальными стикер-наклейками (рисунок 5).
Рисунок 1 - Передняя панель генераторов RIGOL DG800Pro
Место нанесения Знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Задняя панель генераторов RIGOL DG800Pro

Рисунок 3 - Боковая панель генераторов RIGOL DG800Pro
Заводской номер

Рисунок 4 - Фрагмент задней панели генераторов RIGOL DG800Pro
Место для нанесения пломбы в виде стикера-наклейки
Рисунок 5 - Фрагмент нижней части корпуса генераторов RIGOL DG800Pro
источников представлены в таблицах 2 и 3:
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
DG821Pro, DG822Pro |
DG852Pro | |
|
1 |
2 |
3 |
|
Диапазон частот генераторов для основных форм сигналов:
|
от 1 мкГц до 25 МГц от 1 мкГц до 20 МГц от 1 мкГц до 1 МГц от 1 мкГц до 10 МГц от 1 мкГц до 10 МГц от 1 мГц до 10 МГц |
от 1 мкГц до 50 МГц от 1 мкГц до 40 МГц от 1 мкГц до 1 МГц от 1 мкГц до 25 МГц от 1 мкГц до 15 МГц от 1 мГц до 25 МГц |
|
Пределы допускаемой абсолютной погрешности установки частоты |
±1^10-6 | |
|
Пределы допускаемой погрешности установки уровня выходного сигнала им, В, не более1 |
±(0,01/им+0,002) | |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
Пределы допускаемой погрешности установки постоянного напряжения смещения, Цсм, В, не более2 |
±(0,01- |Ugm|+0,005 -Um+ 0,002) | |
|
Неравномерность АЧХ синусоидального сигнала, дБ, не более: для частот
|
±0,1 ±0,2 | |
|
Уровень гармонических искажений синусоидального сигнала, дБс, не более: для диапазонов частот:
|
-55 -50 | |
|
Уровень паразитного сигнала генератора, дБс, не более: для диапазонов частот:
|
-65 -60 | |
|
Длительность фронта/спада сигнала прямоугольной формы, нс, не более |
3,0 | |
| ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети частотой от 50 до 60 Гц, В |
от 100 до 240 |
|
Максимальная потребляемая мощность, Вт |
45 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
266х165х80 |
|
Масса, кг, не более |
1,78 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
