Номер по Госреестру СИ: 96585-25
96585-25 Генераторы сигналов произвольной формы
(RIGOL DG5000)
Назначение средства измерений:
Генераторы сигналов произвольной формы RIGOL DG5000 (далее - генераторы) предназначены для формирования сигналов произвольной формы.

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 3
Программное обеспечение
Программное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
DG5000 Firmware |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 00.01.13 |
Знак утверждения типа
Знак утверждения типа наносится в виде самоклеящихся этикеток на заднюю панель (рисунок 2), а знак поверки - на боковую панель генераторов (рисунок 3).Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбирование нижней панели генераторов специальными стикер-наклейками.

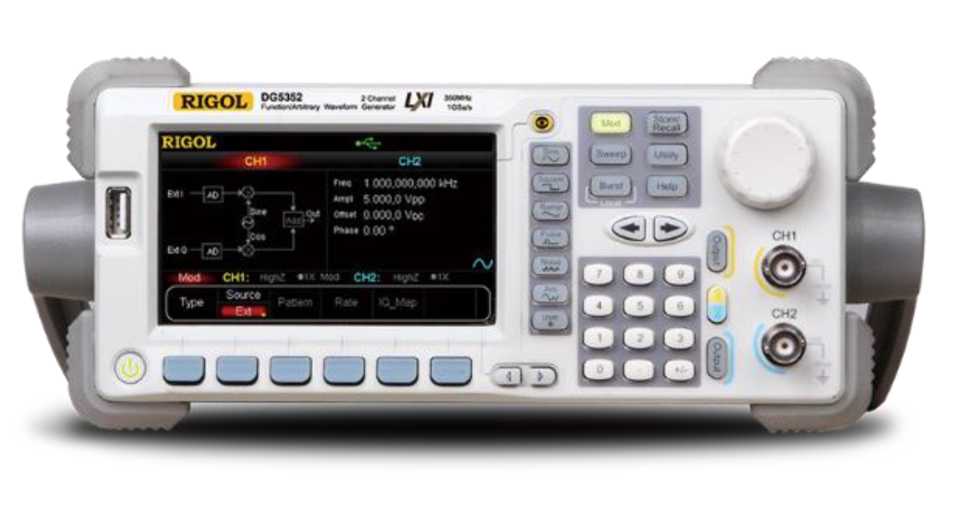

Рисунок 1 - Передняя панель генераторов RIGOL DG5000
С€® 2|
ЖЖ |
|
W |
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Задняя панель генераторов RIGOL DG5000
Место нанесения знака поверки

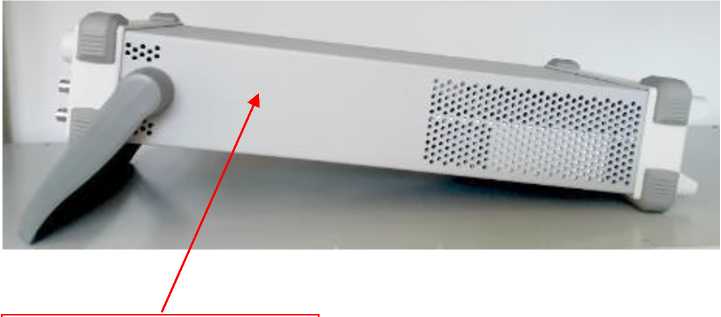

Рисунок 3 - Боковая панель генераторов RIGOL DG5000
Заводской номер

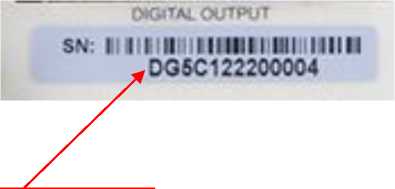

Рисунок 4 - Фрагмент задней панели генераторов RIGOL DG5000
Программное обеспечение
Программное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
DG5000 Firmware |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 00.01.13 |
Метрологические и технические характеристики источников представлены в таблицах 3 - 6, показатели надежности в таблице 6.
Таблица 3 - Метрологические характеристики генераторов
|
Наименование характеристики |
Значение |
|
Диапазон частот: - синусоидального сигнала: | |
|
DG5071, DG5072 |
от 1 мкГц до 70 МГц |
|
DG5101, DG5102 |
от 1 мкГц до100 МГц |
|
DG5251, DG5252 |
от 1 мкГц до 250 МГц |
|
DG5351, DG5352 |
от 1 мкГц до 350 МГц |
|
- сигналов прямоугольной формы: | |
|
DG5071, DG5072 |
от 1 мкГц до 70 МГц |
|
DG5101, DG5102 |
от 1 мкГц до100 МГц |
|
DG5251, DG5252 |
от 1 мкГц до 120 МГц |
|
DG5351, DG5352 |
от 1 мкГц до 120 МГц |
|
Пределы допускаемой относительной погрешности установки частоты, % |
±1-10-4 |
|
Пределы допускаемой погрешности установки уровня синусоидального сигнала, им, В, 1 |
±(0,01-^+0,001) |
|
Пределы допускаемой погрешности установки постоянного напряжения смещения, исм, В, 2 |
±(0,01- |исм|+0,005^ им+ 0,005) |
|
Неравномерность амплитудно-частотной характеристики, в диапазонах частот, дБ, не более: | |
|
- до 10 МГц |
±0,1 |
|
- от 10 МГц до 60 МГц |
±0,2 |
|
- от 60 МГц до 100 МГц |
±0,4 |
|
- от 100 МГц до 250 МГц |
±1,0 |
|
- от 250 МГц до 500 МГц |
±1,5 |
|
Уровень гармонических искажений синусоидального сигнала, в диапазонах частот, дБн, не более: |
-45 |
|
- до 100 МГц | |
|
- от 100 МГц до 500 МГц |
-35 |
|
Значение уровня помех, в диапазонах частот, не более: | |
|
-50 дБн |
|
-50 дБн +6 дБн/октава | |
|
Длительность фронта/спада сигнала прямоугольной формы, нс, не более: | |
|
DG5352/5351/DG5252/DG5251 |
2,5 |
|
DG5102/DG5101 |
3,0 |
|
DG5072/DG5071 |
4,0 |
|
Значение выброса сигнала прямоугольной формы, %, не более |
5 |
|
Примечания: | |
|
1) при формировании синусоидального сигнала им частотой 1 кГц, напряжение | |
|
смещения 0 В, на нагрузку 50 Ом; | |
|
2) при формировании синусоидального сигнала им частотой 1 кГц, напряжение 5 В | |
|
(пик-пик), на нагрузку 50 Ом | |
|
Таблица 4 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры питающей сети, В
|
от 100 до 240 115 |
|
Максимальная потребляемая мощность, Вт |
125 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
230х501х106 |
|
Масса, кг, не более |
4,3 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
|
Таблица 5 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
наносится на заднюю панель корпуса источников в виде самоклеящейся этикетки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе 4 «Генераторы сигналов произвольной формы RIGOL DG5000. Руководство по эксплуатации», UGB07112-1110-RUS.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
«Генераторы сигналов произвольной формы Rigol DG5000. Стандарт предприятия», DCB07100-2021-09 RU
ПравообладательКомпания RIGOL TECHNOLOGIES CO., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Изготовитель
Правообладатель
Компания RIGOL TECHNOLOGIES CO., Ltd, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Принцип действия генераторов RIGOL DG5000 (далее - генераторы) основан на прямом цифровом синтезе (DDS) и генерации сигналов произвольной формы (Arb), что позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, а также формировать сигналы произвольной формы. Окончательная форма сигнала формируется сглаживанием ступенчатого напряжения фильтром нижних частот.
Генераторы DG5000 выпускаются в восьми модификациях, отличающиеся частотным диапазоном и количеством каналов (Таблица 1):
Таблица 1 - Модификации генераторов DG5000_________________________________
|
Модификация |
Количество каналов |
Максимальная частота, МГц |
|
DG5071 |
1 |
70 |
|
DG5072 |
2 | |
|
DG5101 |
1 |
100 |
|
DG5102 |
2 | |
|
DG5251 |
1 |
250 |
|
DG5252 |
2 | |
|
DG5351 |
1 |
350 |
|
DG5352 |
2 |
Конструктивно приборы выполнены в портативном корпусе настольного исполнения.
На передней панели генераторов размещены ЖКИ, клавиатура, кнопки выбора режимов работы, разъемы BNC-типа выходных сигналов каналов Ch1 и Ch2, кнопка включения питания, разъем интерфейса USB.
На задней панели генераторов размещены разъемы SMB-типа входа синхронизации от внешнего опорного генератора (эталона) и выхода внутреннего опорного генератора (10 МГц), гнезда Sync 1, Sync 2, Q1 и Q2 для приема/подачи внешних синхросигналов и сигналов модуляции, гнезда подачи сигналов аналоговой модуляции Mod In 1 и Mod In 2, внешних TTL синхросигналов Ext Trig1 и. Ext Trig 2, разъемы интерфейсов LAN, USB Host, USB Device, разъем выхода цифрового сигнала DIGITAL OUTPUT, разъем шины интерфейса GPIB, розетка для питания от сети переменного тока с предохранителем и выключателем, подключение заземления.
Уникальный заводской номер с 13-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель генераторов (рисунки 2 и 4).
Знак утверждения типа наносится в виде самоклеящихся этикеток на заднюю панель (рисунок 2), а знак поверки - на боковую панель генераторов (рисунок 3).
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбирование нижней панели генераторов специальными стикер-наклейками.
Рисунок 1 - Передняя панель генераторов RIGOL DG5000
С€® 2|
ЖЖ |
|
W |
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Задняя панель генераторов RIGOL DG5000
Место нанесения знака поверки
Рисунок 3 - Боковая панель генераторов RIGOL DG5000
Заводской номер
Рисунок 4 - Фрагмент задней панели генераторов RIGOL DG5000
источников представлены в таблицах 3 - 6, показатели надежности в таблице 6.
Таблица 3 - Метрологические характеристики генераторов
|
Наименование характеристики |
Значение |
|
Диапазон частот: - синусоидального сигнала: | |
|
DG5071, DG5072 |
от 1 мкГц до 70 МГц |
|
DG5101, DG5102 |
от 1 мкГц до100 МГц |
|
DG5251, DG5252 |
от 1 мкГц до 250 МГц |
|
DG5351, DG5352 |
от 1 мкГц до 350 МГц |
|
- сигналов прямоугольной формы: | |
|
DG5071, DG5072 |
от 1 мкГц до 70 МГц |
|
DG5101, DG5102 |
от 1 мкГц до100 МГц |
|
DG5251, DG5252 |
от 1 мкГц до 120 МГц |
|
DG5351, DG5352 |
от 1 мкГц до 120 МГц |
|
Пределы допускаемой относительной погрешности установки частоты, % |
±1-10-4 |
|
Пределы допускаемой погрешности установки уровня синусоидального сигнала, им, В, 1 |
±(0,01-^+0,001) |
|
Пределы допускаемой погрешности установки постоянного напряжения смещения, исм, В, 2 |
±(0,01- |исм|+0,005^ им+ 0,005) |
|
Неравномерность амплитудно-частотной характеристики, в диапазонах частот, дБ, не более: | |
|
- до 10 МГц |
±0,1 |
|
- от 10 МГц до 60 МГц |
±0,2 |
|
- от 60 МГц до 100 МГц |
±0,4 |
|
- от 100 МГц до 250 МГц |
±1,0 |
|
- от 250 МГц до 500 МГц |
±1,5 |
|
Уровень гармонических искажений синусоидального сигнала, в диапазонах частот, дБн, не более: |
-45 |
|
- до 100 МГц | |
|
- от 100 МГц до 500 МГц |
-35 |
|
Значение уровня помех, в диапазонах частот, не более: | |
|
-50 дБн |
|
-50 дБн +6 дБн/октава | |
|
Длительность фронта/спада сигнала прямоугольной формы, нс, не более: | |
|
DG5352/5351/DG5252/DG5251 |
2,5 |
|
DG5102/DG5101 |
3,0 |
|
DG5072/DG5071 |
4,0 |
|
Значение выброса сигнала прямоугольной формы, %, не более |
5 |
|
Примечания: | |
|
1) при формировании синусоидального сигнала им частотой 1 кГц, напряжение | |
|
смещения 0 В, на нагрузку 50 Ом; | |
|
2) при формировании синусоидального сигнала им частотой 1 кГц, напряжение 5 В | |
|
(пик-пик), на нагрузку 50 Ом | |
|
Таблица 4 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры питающей сети, В
|
от 100 до 240 115 |
|
Максимальная потребляемая мощность, Вт |
125 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
230х501х106 |
|
Масса, кг, не более |
4,3 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
|
Таблица 5 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
