Номер по Госреестру СИ: 96130-25
96130-25 Мультиметры цифровые с системой сбора данных и коммутации
(RIGOL M300)
Назначение средства измерений:
Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, а также для регистрации и коммутации измерительных сигналов.
Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 1
Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 2
Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 3
Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 4
Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 5
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства - 13.08.2030
Номер записи - 1d195602-e0aa-9dae-6718-60bdb3300798
ID в реестре СИ - 1426734
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
M302, M301,
Производитель
Изготовитель - Rigol Technologies Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1683 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Мультиметры цифровые с системой сбора данных и коммутации (RIGOL M300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Rigol Technologies Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95940-25 21.07.2030 |
Генераторы сигналов произвольной формы, RIGOL DG800Pro Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96130-25 13.08.2030 |
Мультиметры цифровые с системой сбора данных и коммутации , RIGOL M300 Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96303-25 29.08.2030 |
Генераторы сигналов произвольной формы, RIGOL DG5000Pro Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96585-25 06.10.2030 |
Генераторы сигналов произвольной формы, RIGOL DG5000 Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
97646-26 09.02.2031 |
Осциллографы цифровые, RIGOL DHO8ZZ Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
97631-26 06.02.2031 |
Осциллографы цифровые, RIGOL DHO9ZZ Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
97630-26 06.02.2031 |
Осциллографы цифровые, RIGOL DHO4ZZZ Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет Мультиметры цифровые с системой сбора данных и коммутации (RIGOL M300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 28 | 28 | 0 | 0 | 28 | 28 | 0 | |||
| ООО "МИРУАР" (RA.RU.320061) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Мультиметры цифровые с системой сбора данных и коммутации (RIGOL M300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение мультиметров служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 3 - Идентификационные данные программного обеспечения________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
M300 Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.02.00.08.00 |
Знак утверждения типа
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на боковую панель мультиметров (рисунок 3).Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбирование нижней панели мультиметров специальными стикер-наклейками (рисунок 5).

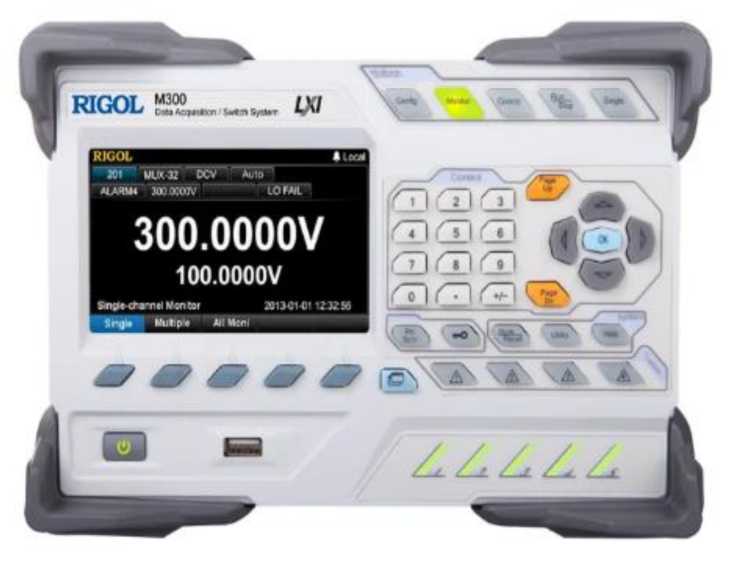

Рисунок 1 - Передняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

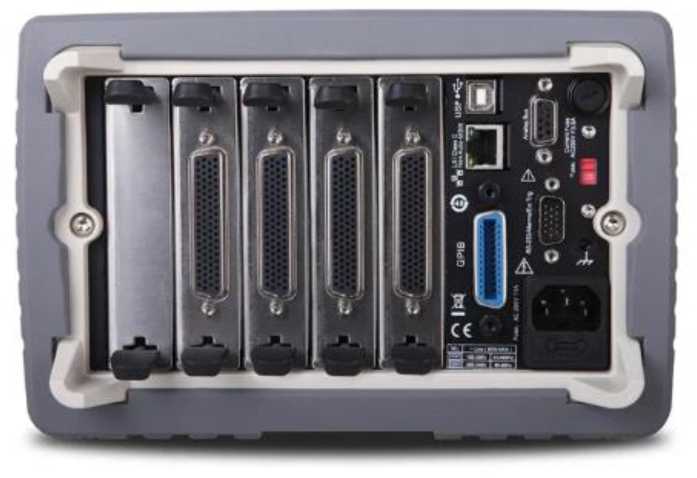

Рисунок 2 - Задняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

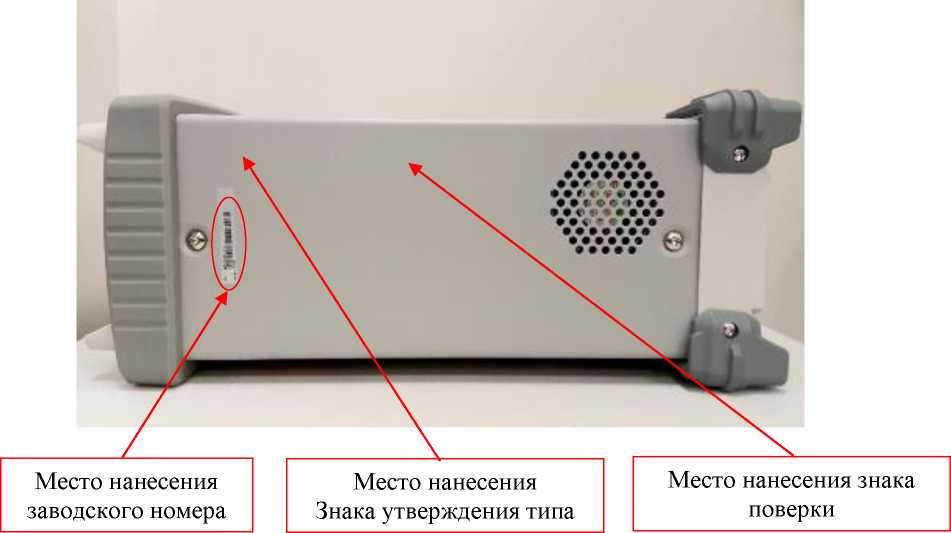

Рисунок 3 - Боковая панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

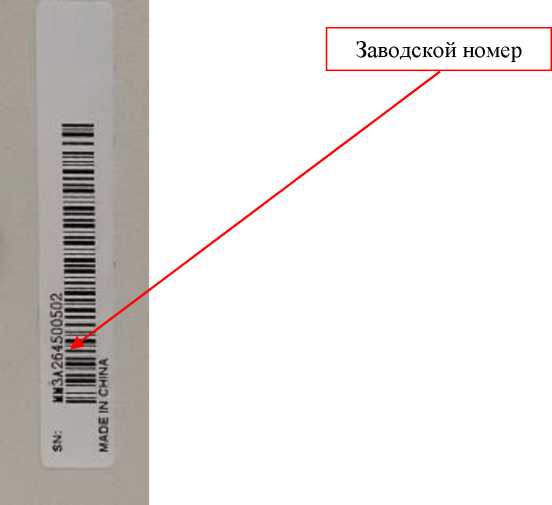

Рисунок 4 - Фрагмент боковой панели мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

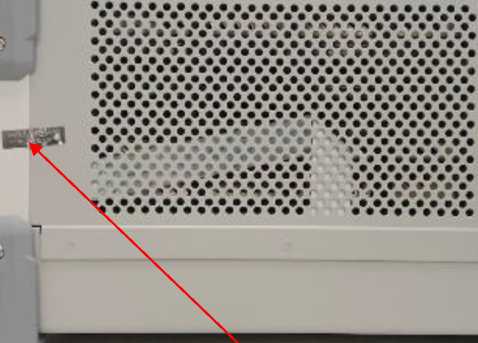

Место для нанесения пломбы в виде стикера-наклейки
Рисунок 5 - Нижняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300
Программное обеспечениеПрограммное обеспечение мультиметров служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 3 - Идентификационные данные программного обеспечения________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
M300 Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.02.00.08.00 |
Метрологические и технические характеристики источников представлены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности при измерении напряжения постоянного тока для диапазонов, В 0,2 2 20 200 300 |
±(0,000040/U+0,000005 В) ±(0,000035/U+0,000012 в) ±(0,000040/U+0,0001 В) ±(0,000050^+0,0012 в) ±(0,000055/U+0,0030 в) |
|
Пределы допускаемой абсолютной погрешности при измерении напряжения переменного тока для диапазонов: 0,2 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц |
±(0,0035^+0,00008 В) ±(0,0006-U+0,00008 В) ±(0,0012^+0,00001 в) ±(0,0060^+0,00016 в) ±(0,0400^U+0,0010) |
|
2 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц |
±(0,0035^+0,0006 В) ±(0,0006/U+0,0006 в) ±(0,0012^+0,0010 в) ±(0,0060^+0,0016 в) ±(0,0400^+0,010 В) |
|
20 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц |
±(0,0035^+0,008 В) ±(0,0008-U+0,008 в) ±(0,0015^+0,010 в) ±(0,0060-U+0,016 в) ±(0,0400^+0,100 в) |
|
200 В с частотой 45 Гц 20 кГц 50 кГц 100 кГц |
±(0,0008/U+0,06 В) ±(0,0008/U+0,06 в) ±(0,0015^+0,10 в) ±(0,0060^+0,16 в) |
|
300 В с частотой 45 Гц 20 кГц 50 кГц 100 кГц |
±(0,0008/U+0,09 В) ±(0,0008/U+0,09 В) ±(0,0015^+0,15 в) ±(0,0060/U+0,24 В) |
|
Пределы допускаемой абсолютной погрешности при измерении силы постоянного тока для пределов 200 мкА 2 мА 20 мА 0,2 А 1 А |
±(0,0005Т+0,03 мкА) ±(0,0005Т+0,00006 мА) ±(0,0005Т+0,003 мА) ±(0,0005-1+0,006 мА) ±(0,00100Т+0,0002 А) |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности при измерении силы переменного тока для диапазонов 200 мкА с частотой 1 кГц 5 кГц 10 кГц |
±(0,0015-1+0,12 мкА) ±(0,0015-1+0,12 мкА) ±(0,0035-1+1,40 мкА) |
|
2 мА с частотой 1 кГц 5 кГц 10 кГц |
±(0,00124+0,0008 мА) ±(0,00124+0,0008 мА) ±(0,00204+0,005 мА) |
|
20 мА с частотой 1 кГц 5 кГц 10 кГц |
±(0,0015-1+0,12 мА) ±(0,0015-1+0,12 мА) ±(0,00354+0,14 мА) |
|
0,2 А с частотой 1 кГц 5 кГц 10 кГц |
±(0,00104+0,08 мА) ±(0,00104+0,08 мА) ±(0,00204+0,5 мА) |
|
1 А с частотой 1 кГц 5 кГц |
±(0,0015^+0,0006 А) |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления - по 2-х проводной схеме для пределов: 200 Ом 2 кОм 20 кОм 200 кОм 1 МОм 10 МОм 100 МОм |
±3,028 Ом ±3,220 Ом ±5,2 Ом ±25 Ом ±133 Ом ±4,103 кОм ±810,003 кОм |
|
- по 4-х проводной схеме для пределов: 200 Ом 2 кОм 20 кОм 200 кОм |
±28 мОм ±220 мОм ±2,2 Ом ±22 Ом |
|
Пределы допускаемой относительной погрешности измерений частоты, %, для пределов от 3 Гц до 40 Гц включ. от 40 Гц до 1 МГц |
±0,07 ±0,007 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В частотой от 45 до 44 Гц частотой от 45 до 66 Гц |
от 100 до 120 от 200 до 240 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
365х235х155 |
|
Масса, кг, не более |
8,0 |
|
Рабочие условия применения: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
наносится на боковую панель корпуса мультиметров цифровых с системой сбора данных и коммутации RIGOL M300 в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе 4 «Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300. Руководство по эксплуатации», UGC07115-1110.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1П0-16 до 100 А»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от П10-8 до 100 А в диапазоне частот от 1*10-1 до П106 Гц»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной для средств измерений времени и частоты»;
«Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300. Стандарт предприятия», DSM01100-2021-09-RU.
Правообладатель
Компания Rigol Technologies Co., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Изготовитель
Компания Rigol Technologies Co., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Испытательный центр
Акционерное общество «АКТИ-Мастер»(АО «АКТИ-Мастер»)
Адрес: 127206, г. Москва, проезд Соломенной Сторожки, д. 5, к.1, помещ. 1Н
Телефон (факс): +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Компания Rigol Technologies Co., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Мультиметры представляют собой комбинацию базового блока (многофункционального коммутатора) и собственно измерительного блока. Базовый блок мультиметра оснащён пятью слотами для установки в них комбинации сменных модулей сбора данных и коммутации. Для измерения физических величин мультиметры имеют отдельные измерительные каналы. Каждый канал настраивается на измерение какого-либо параметра независимо от других каналов.
Управление процессом измерения, коммутации каналов и обработка данных осуществляется с помощью встроенного микропроцессора. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК через интерфейсы связи GPIB, USB, LAN, RS-232. Мультиметры имеют многоязыковый интерфейс, систему быстрой справки, часы и календарь.
Мультиметры цифровые выпускаются в модификациях M301, M302.
Таблица 1— Модификации мультиметра_________________________________________
|
Модификация |
Состав модификации |
|
M301 |
Модуль мультиметра МС3065, базовый блок М300 |
|
M302 |
Модуль мультиметра МС3065, базовый блок М300, 20-канальный мультиплексор MC3120, блок коммутации M3TB20 |
При укомплектовании сменными блоками (Таблица 2), расширяющими функциональные возможности, мультиметры могут использоваться как регистраторы измеряемых сигналов.
Таблица 2 - Перечень сменных блоков
|
Наименов ание |
Функциональное назначение |
Количе ство канало в |
Измерения/измерительные каналы | |||
|
Напряже ние постоян ного и перемен ного тока |
Сила постоян ного и перемен ного тока |
Сопротив ление |
Часто та | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
MC3120 |
Мультиплексор |
20 |
+ |
- |
+ |
+ |
|
MC3132 |
Мультиплексор |
32 |
+ |
- |
+ |
+ |
|
MC3164 |
Мультиплексор несимметричный |
64 |
+ |
- |
+ |
+ |
|
MC3324 |
Мультиплексор смешанного типа!) |
20+4 |
+ |
+ |
+ |
+ |
|
MC3416 |
Модуль 16-канального актуатора2) |
16 |
- |
- |
- |
- |
|
MC3534 |
Многофункциональный модуль3) |
4 |
- |
- |
- |
- |
|
MC3648 |
Матричный переключатель |
4x8 |
+ |
- |
+ |
+ |
|
M3TB20 |
Блок коммутации MC3120 |
20 |
+ |
- |
+ |
+ |
|
M3TB32 |
Блок коммутации MC3132 |
32 |
+ |
- |
+ |
+ |
|
M3TB64 |
Блок коммутации MC3164 |
64 |
+ |
- |
+ |
+ |
|
M3TB24 |
Блок коммутации MC3324 |
24 |
+ |
+ |
+ |
+ |
|
M3TB48 |
Блок коммутации MC3648 |
48 |
+ |
- |
+ |
+ |
|
M3TB34 |
Блок коммутации MC3534 |
4 |
- |
- |
- |
- |
|
M3TB16 |
Блок коммутации MC3416 |
16 |
- |
- |
- |
- |
Примечания:
-
1. 20 каналов измерения напряжений, 4 канала измерения силы тока.
-
2. Включение внешних устройств.
-
3. Проверка состояния и управление внешними устройствами.
Конструктивно приборы выполнены в портативном корпусе настольного исполнения. На передней панели мультиметров размещены ЖКИ, клавиатура, индикаторы каналов, кнопка включения, разъем интерфейса USB HOST. Основные узлы мультиметров - в зависимости от комплектации: входные делители, блок нормализации сигналов, мультиплексоры, АЦП, микропроцессор, устройство управления, блок питания, клавиатура, ЖКИ.
На задней панели размещены гнезда (слоты) для установки в них до пяти сменных модулей сбора данных и коммутации в любой комбинации, а также разъемы аналоговой шины, интерфейсов LAN, USB DEVICE (внешнее управление), GPIB, RS-232, предохранитель, селектор питающих напряжений, разъем питания.
Уникальный заводской номер с 13 -значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на боковую панель мультиметров (рисунок 3).
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на боковую панель мультиметров (рисунок 3).
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбирование нижней панели мультиметров специальными стикер-наклейками (рисунок 5).
Рисунок 1 - Передняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300
Рисунок 2 - Задняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300
Рисунок 3 - Боковая панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300
Рисунок 4 - Фрагмент боковой панели мультиметров цифровых с системой сбора данных и коммутации RIGOL M300
Место для нанесения пломбы в виде стикера-наклейки
Рисунок 5 - Нижняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300
представлена в таблице 7.
Таблица 7 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Модуль мультиметра |
МС3065 |
1 |
|
Базовый блок |
M300 |
1 |
|
Руководство по эксплуатации |
UGC07115-1110 |
1 |
|
USB кабель |
- |
1 |
|
Сетевой кабель |
- |
1 |
|
Мультиплексор |
MC3120 |
1* |
|
Блок коммутации MC3120 |
M3TB20 |
1* |
|
Мультиплексор |
MC3132 |
по заказу |
|
Мультиплексор несимметричный |
MC3164 |
по заказу |
|
Мультиплексор смешанного типа |
MC3324 |
по заказу |
|
Модуль 16-канального актуатора |
MC3416 |
по заказу |
|
Многофункциональный модуль |
MC3534 |
по заказу |
|
Матричный переключатель |
MC3648 |
по заказу |
|
Блок коммутации MC3132 |
M3TB32 |
по заказу |
|
Блок коммутации MC3164 |
M3TB64 |
по заказу |
|
Блок коммутации MC3324 |
M3TB24 |
по заказу |
|
Блок коммутации MC3648 |
M3TB48 |
по заказу |
Продолжение таблицы 7
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Блок коммутации MC3534 |
M3TB34 |
по заказу |
|
Блок коммутации MC3416 |
M3TB16 |
по заказу |
|
Блок коммутации MC3416 |
M3TB16 |
по заказу |
*Для модификации М302
источников представлены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности при измерении напряжения постоянного тока для диапазонов, В 0,2 2 20 200 300 |
±(0,000040/U+0,000005 В) ±(0,000035/U+0,000012 в) ±(0,000040/U+0,0001 В) ±(0,000050^+0,0012 в) ±(0,000055/U+0,0030 в) |
|
Пределы допускаемой абсолютной погрешности при измерении напряжения переменного тока для диапазонов: 0,2 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц |
±(0,0035^+0,00008 В) ±(0,0006-U+0,00008 В) ±(0,0012^+0,00001 в) ±(0,0060^+0,00016 в) ±(0,0400^U+0,0010) |
|
2 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц |
±(0,0035^+0,0006 В) ±(0,0006/U+0,0006 в) ±(0,0012^+0,0010 в) ±(0,0060^+0,0016 в) ±(0,0400^+0,010 В) |
|
20 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц |
±(0,0035^+0,008 В) ±(0,0008-U+0,008 в) ±(0,0015^+0,010 в) ±(0,0060-U+0,016 в) ±(0,0400^+0,100 в) |
|
200 В с частотой 45 Гц 20 кГц 50 кГц 100 кГц |
±(0,0008/U+0,06 В) ±(0,0008/U+0,06 в) ±(0,0015^+0,10 в) ±(0,0060^+0,16 в) |
|
300 В с частотой 45 Гц 20 кГц 50 кГц 100 кГц |
±(0,0008/U+0,09 В) ±(0,0008/U+0,09 В) ±(0,0015^+0,15 в) ±(0,0060/U+0,24 В) |
|
Пределы допускаемой абсолютной погрешности при измерении силы постоянного тока для пределов 200 мкА 2 мА 20 мА 0,2 А 1 А |
±(0,0005Т+0,03 мкА) ±(0,0005Т+0,00006 мА) ±(0,0005Т+0,003 мА) ±(0,0005-1+0,006 мА) ±(0,00100Т+0,0002 А) |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности при измерении силы переменного тока для диапазонов 200 мкА с частотой 1 кГц 5 кГц 10 кГц |
±(0,0015-1+0,12 мкА) ±(0,0015-1+0,12 мкА) ±(0,0035-1+1,40 мкА) |
|
2 мА с частотой 1 кГц 5 кГц 10 кГц |
±(0,00124+0,0008 мА) ±(0,00124+0,0008 мА) ±(0,00204+0,005 мА) |
|
20 мА с частотой 1 кГц 5 кГц 10 кГц |
±(0,0015-1+0,12 мА) ±(0,0015-1+0,12 мА) ±(0,00354+0,14 мА) |
|
0,2 А с частотой 1 кГц 5 кГц 10 кГц |
±(0,00104+0,08 мА) ±(0,00104+0,08 мА) ±(0,00204+0,5 мА) |
|
1 А с частотой 1 кГц 5 кГц |
±(0,0015^+0,0006 А) |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления - по 2-х проводной схеме для пределов: 200 Ом 2 кОм 20 кОм 200 кОм 1 МОм 10 МОм 100 МОм |
±3,028 Ом ±3,220 Ом ±5,2 Ом ±25 Ом ±133 Ом ±4,103 кОм ±810,003 кОм |
|
- по 4-х проводной схеме для пределов: 200 Ом 2 кОм 20 кОм 200 кОм |
±28 мОм ±220 мОм ±2,2 Ом ±22 Ом |
|
Пределы допускаемой относительной погрешности измерений частоты, %, для пределов от 3 Гц до 40 Гц включ. от 40 Гц до 1 МГц |
±0,07 ±0,007 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В частотой от 45 до 44 Гц частотой от 45 до 66 Гц |
от 100 до 120 от 200 до 240 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
365х235х155 |
|
Масса, кг, не более |
8,0 |
|
Рабочие условия применения: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
