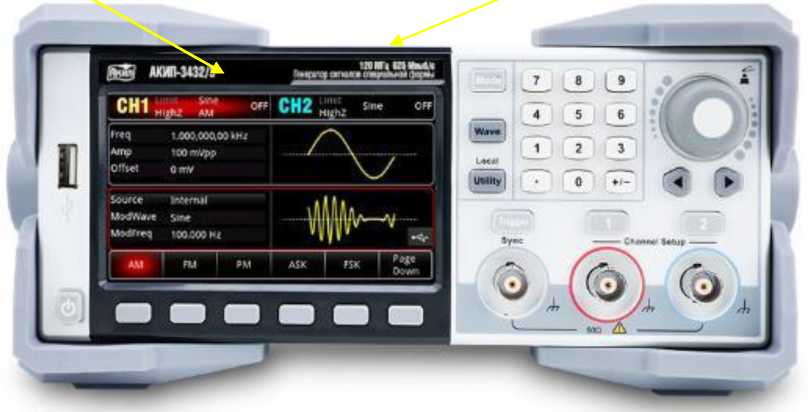

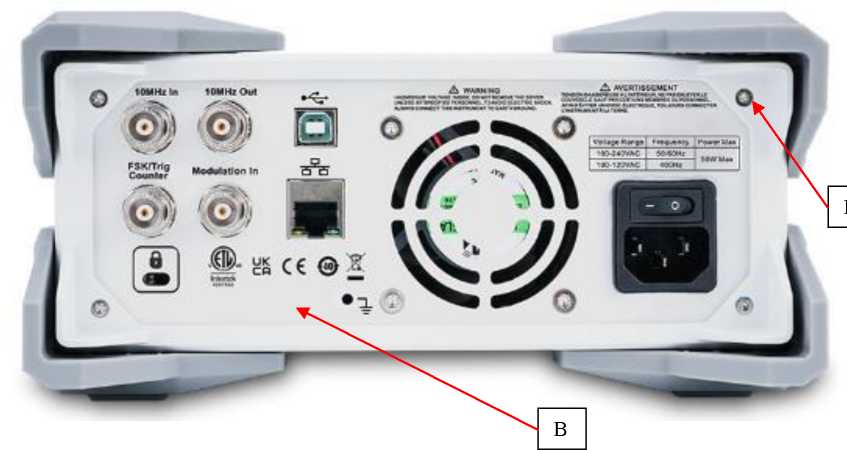

Наименование

Обозначение

Количество, шт

Генераторы сигналов специальной формы

АКИП-3432¹⁾

1

Сетевой кабель питания

-

1

Кабель BNC

-

1

Руководство по эксплуатации

-

1

¹⁾ В зависимости от заказа

Наименование характеристики

Значение

Модификация

АКИП-3432/1

АКИП-3432/2

АКИП-3432/3

1

2

3

4

Диапазон частот для основных форм сигнала, Гц:

• - синусоидальный

• - прямоугольный

• - импульсный

• - треугольный (пилообразный)

• - произвольный

от 1М0^-6 до 6 •10⁷ от 1М0^-6 до 3 •10⁷ от 1М0^-6 до 3 •10⁷ от 1М0^-6 до 3 •I0⁶ от 1М0^-6 до 3 J0⁷

от 1М0^-6 до 8М0⁷ от 1М0^-6 до 4 •10⁷ от 1М0^-6 до 4 •10⁷ от 1М0^-6 до 4М0⁶ от 1М0^-6 до 4 •10⁷

от 1М0^-6 до 12М0⁷ от 1М0^-6 до 5 •10⁷ от 1М0^-6 до 5 •10⁷ от 1М0^-6 до 5М0⁶ от 1М0^-6 до 5 •10⁷

Пределы допускаемой относительной погрешности установки частоты, Гц

±5М0^-5

Диапазон установки уровня выходного напряжения на нагрузке 50 Ом (уровень постоянного смещения 0 В), Вп-п, в диапазонах частот сигнала: от 1 мкГц до 20 МГц включ.

св. 20 до 60 МГц включ.

св. 60 до 120 МГц включ.

от 1М0^-3 до 10

от 1М0^-3 до 5

от 1М0^-3 до 2

Разрешающая способность при установке частоты сигнала, мкГц

1

Диапазон установки уровня постоянного смещения   с   учетом   переменной

составляющей, В на нагрузке 50 Ом на высокоомном выходе

±5

±10

Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения синусоидального сигнала (частота 1 кГц, установленный уровень напряжения (размах) более 10 мВп-п, уровень постоянного смещения 0 В), Вп-п

±(0,01-U+1 -10^-3)

1

2

3

4

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, В

±(0,0HUdc|+1M0^-3)

Характеристики синусоидальной формы сигнала

Неравномерность АЧХ синусоидального сигнала (относительно 1 кГц, при уровне мощности на выходе 0 дБм), дБ, в диапазонах частот:

до 60 МГц включ.

св. 60 до 80 МГц включ.

св. 80 до 120 МГц включ.

±0,2

±0,4

±0,6

Уровень гармоник в выходном сигнале, дБн, не более, в диапазонах частот:

до 1 МГц включ.

св. 1 до 10 МГц включ.

св. 10 до 40 МГц включ.

св. 40 до 80 МГц включ.

св. 80 до 120 МГц включ.

-70 -65 -60 -55

-50

Суммарные гармонические искажения в диапазоне частот до 20 кГц, уровень сигнала 1 Вп-п, %, не более

0,07

Характеристики прямоугольной формы сигнала

Максимальное значение скважности¹^ %

99,999

Выброс на вершине и паузе импульса (100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом), %, не более

2

Симметричность (коэффициент заполнения 50%), нс

±(0,01-T+4)

Характеристики импульсной формы сигнала

Минимальная длительность импульса, нс

8

Длительность фронта и среза импульса (уровень сигнала 1 Вп-п, нагрузка 50 Ом), нс, не более

7

6

5

Выброс на вершине и паузе импульса (уровень сигнала 1 Вп-п), %, не более

2

Диапазон установки длительности фронта и среза, с

от 15М0^-9 до 10

Характеристики пилообразной формы сигнала

Диапазон регулировки симметрии, %

от 0 до 100

Нелинейность (1 кГц, 1 Вп-п, симметрия 100 %), %, не более

1

Характеристики произвольной формы сигнала

Вертикальное разрешение, бит

16

Частота дискретизации, Мвыб/с

625

Объем энергонезависимой памяти, ячеек

200

Примечания

¹⁾ зависит от текущего значения частоты сигнала;

Вп-п - установленное значение уровня выходного напряжения, В, размах;

U - установленное значение уровня выходного напряжения синусоидальной формы сигнала, В;

UDC - установленное значение напряжения постоянного смещения, В;

дБн - уровень мощности в дБ относительно уровня несущей;

T - период сигнала, нс.

Характеристика

Значение

Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ)

Форма несущей

Синусоидальная, прямоугольная, треугольная (пилообразная), произвольная

Источник модуляции

Внутренний, внешний

Форма модулирующего колебания

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Диапазон глубины АМ, %

от 0 до 120

Диапазон частот модулирующего сигнала, Гц

от 2Ш0^-3 до 1Ч0⁶

Диапазон девиации частоты (ЧМ), Гц

АКИП-3432/1

АКИП-3432/2

АКИП-3432/3

от 0 до 3-10⁷ от 0 до 4-10⁷ от 0 до 6-10⁷

Диапазон девиации фазы (ФМ), °

от 0 до 360

Широтно-импульсная модуляция (ШИМ)

Форма несущей

Импульс

Источник модуляции

Внутренний, внешний

Форма модулирующего колебания

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Диапазон частот модулирующего сигнала, Гц

от 2Ш0^-3 до 1 •I0⁶

Диапазон глубины модуляции, %

от 0 до 49,99

Амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн)

Форма несущей

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Источник модуляции

Внутренний, внешний

Форма модулирующего колебания

Прямоугольная (коэффициент заполнения 50%)

Частота модуляции, Гц

от 2Ч0’³ до 1Ч0⁵

Качание по частоте (ГКЧ)

Форма несущей

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Источник модуляции

Внутренний

Диапазон установки времени качания, с

от К10’³ до 500

Закон качания

Линейный, логарифмический, ступенчатый

Пакетный режим

Форма сигнала

Синусоидальная, прямоугольная, треугольная (пилообразная), импульсная, шумовая, произвольная

Источник модуляции

Внутренний, внешний

Режим запуска

N-цикл, бесконечный, стробированный

Период повторения, с

от 1Ш0^-6 до 500

Число импульсов в пакете, импульсов

от 1 до 50000

Полярность

Положительная, отрицательная (уровень TTL)

Начальная/конечная фаза, °

от -360 до +360

Наименование характеристики

Значение

Число основных каналов

2

Габаритные размеры (ширинахвысотахглубина), мм

215x103x316

Масса, кг, не более

2,5

Напряжение питающей сети, В

для номинального значения частоты питания:

• - 50 или 60 Гц

• - 400 Гц

от 100 до 240

от 100 до 120

Потребляемая мощность, В^А, не более

50

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +10 до +40

90

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10000
