Номер по Госреестру СИ: 96725-25
96725-25 Термоанемометры
(RGK AM-40)
Назначение средства измерений:
Термоанемометры RGK AM-40 (далее по тексту - термоанемометры или приборы) предназначены для измерений скорости воздушного потока и температуры окружающего воздуха.

Внешний вид.
Термоанемометры
Рисунок № 1

Внешний вид.
Термоанемометры
Рисунок № 2

Внешний вид.
Термоанемометры
Рисунок № 3

Внешний вид.
Термоанемометры
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) термоанемометров состоит только из встроенного, метрологически значимого, ПО.
ПО устанавливается во время производственного цикла в электронный блок термоанемометра, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Метрологические характеристики приборов нормированы с учетом влияния данного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термоанемометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий». Идентификационные данные встроенного ПО недоступны.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) выполнения измерений
приведены в разделе 5 «Работа прибора» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Стандарт предприятия компании-изготовителя «UNI-TREND TECHNOLOGY (CHINA) CO., LTD», Китай.
Правообладатель
Компания «UNI-TREND TECHNOLOGY (CHINA) CO., LTD», Китай
Адрес: No 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province 523808, China
Телефон: +86 (0769) 85723888, E-mail: info@uni-trend.com
Web-сайт: www.uni-trend.com
Изготовитель
Компания «UNI-TREND TECHNOLOGY (CHINA) CO., LTD», Китай
Адрес: No 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province 523808, China
Телефон: +86 (0769) 85723888, E-mail: info@uni-trend.com
Web-сайт: www.uni-trend.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Компания «UNI-TREND TECHNOLOGY (CHINA) CO., LTD», Китай
Адрес: No 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province 523808, China
Телефон: +86 (0769) 85723888, E-mail: info@uni-trend.com
Web-сайт: www.uni-trend.com
Принцип действия термоанемометров RGK AM-40 при измерении скорости воздушного потока основан на постоянном нагреве чувствительного элемента типа «обогреваемая струна» до температуры выше окружающей и непрерывном его охлаждении потоком воздуха. Постоянная температура поддерживается микропроцессором прибора. Ток нагрева пропорционален скорости потока воздуха. Принцип действия термоанемометров при измерении температуры окружающего воздуха основан на обратной зависимости электрического сопротивления чувствительного элемента термисторного типа (NTC) от температуры измеряемой среды.
Термоанемометры являются переносными микропроцессорными приборами с возможностью отображения измеряемых параметров и состоят из электронного блока с автономным питанием и присоединенного при помощи кабеля несменного измерительного зонда телескопического типа.
Электронный блок приборов выполнен в пластиковом корпусе, на лицевой панели которого расположены многофункциональный жидкокристаллический дисплей и управляющие кнопки различного назначения. На боковой стороне корпуса также расположена кнопка для удержания последних измеренных значений (функция «HOLD»). Отсек с закрывающейся крышкой для сменных элементов питания расположен на тыльной стороне корпуса термоанемометра.
Зонд изготовлен из алюминиевого сплава и оснащен пластиковой ручкой-держателем.
Заводской номер термоанемометров в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку, прикрепляемую в нижней части тыльной стороны корпуса.
Фотография общего вида термоанемометров приведена на рисунке 1. Фотография термоанемометра в защитном футляре приведена на рисунке 2. Место нанесения заводского номера приведено на рисунке 3.
Корпус приборов может изготавливаться в разных цветовых решениях
Пломбирование термоанемометра и нанесение знака поверки на корпус электронного блока термоанемометра - не предусмотрено.

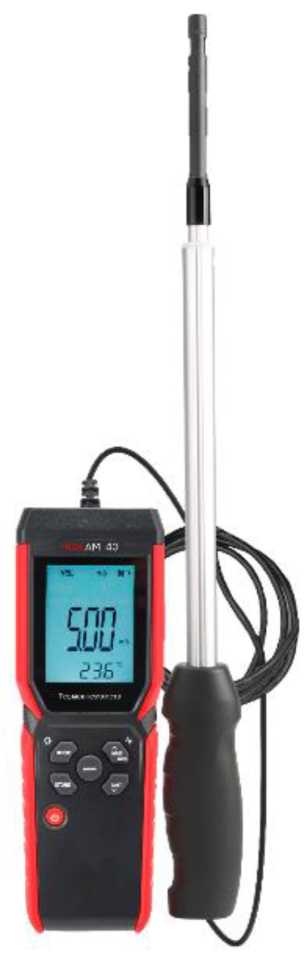

Рисунок 1 - Общий вид
термоанемометра

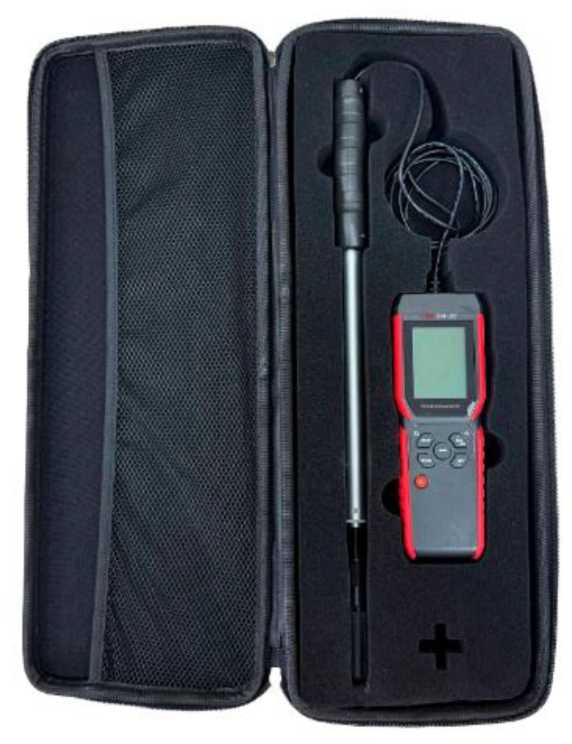

Рисунок 2 - Термоанемометр в защитном футляре

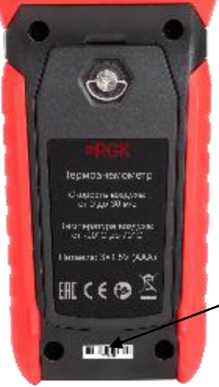

Рисунок 3 - Место нанесения заводского номера
Место нанесения заводского номера
, а также показатели надежности термоанемометров приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/c |
от 0,1 до 30,0 |
|
Разрешающая способность ж/к дисплея термоанемометра при измерении скорости воздушного потока, м/c |
0,01 |
|
Пределы допускаемой основной абсолютной погрешности измерений скорости воздушного потока, м/с:
|
±(0,3+0,04^V) ±(0,5+0,12-V) |
|
Диапазон измерений температуры, °С |
от -20 до +70 |
|
Разрешающая способность ж/к дисплея термоанемометра при измерении температуры, °С |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,8 |
|
Примечание: V - измеренное значение скорости воздушного потока, м/с | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
4,5 |
|
Габаритные размеры электронного блока (длинахвысотахширина), мм, не более |
181х63х40 |
|
Длина телескопического зонда, мм |
от 287 до 830 |
|
Длина соединительного кабеля, мм, не более |
2000 |
|
Масса, г, не более |
350 |
|
Рабочие условия эксплуатации для электронного блока:
|
от 0 до +40 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
5 |
