Наименование

Назначение

MSO2000X-

BW1MT2M

Программная опция увеличения полосы пропускания с 100 МГц до 200 МГц

MSO2000X-

BW2MT3M

Программная опция увеличения полосы пропускания с 200 МГц до 300 МГц

MSO2000X-BND

Программная опция, синхронизация и декодирование CAN, CAN-FD, LIN, FlexRay, AUDIO, SENT

MSO2000X-AUTO

Программная опция, синхронизация и декодирование CAN, CAN-FD, LIN, FlexRay, SENT

MSO2000X-CAN

Программная опция, синхронизация и декодирование CAN

MSO2000X-CAN-FD

Программная опция, синхронизация и декодирование CAN-FD

MSO2000X-LIN

Программная опция, синхронизация и декодирование LIN

MSO2000X-FLEX

Программная опция, синхронизация и декодирование FlexRay

MSO2000X-SENT

Программная опция, синхронизация и декодирование SENT

MSO2000X-AUDIO

Программная опция, синхронизация и декодирование AUDIO

MSO2000X-AWG

Программная опция 2-х канального генератора сигналов (ФГ+СПФ), 50 МГц В состав опции так же входит функция амплитудночастотного анализа

MSO2000X-PWR

Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)

UT-M15

Логический пробник, 16 цифровых каналов

Наименование

Обозначение

Количество шт./экз.

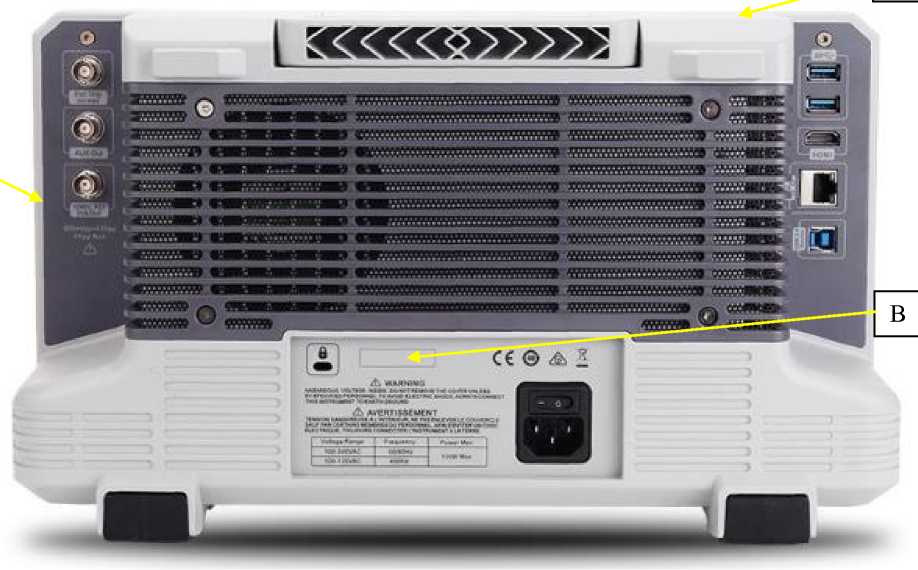

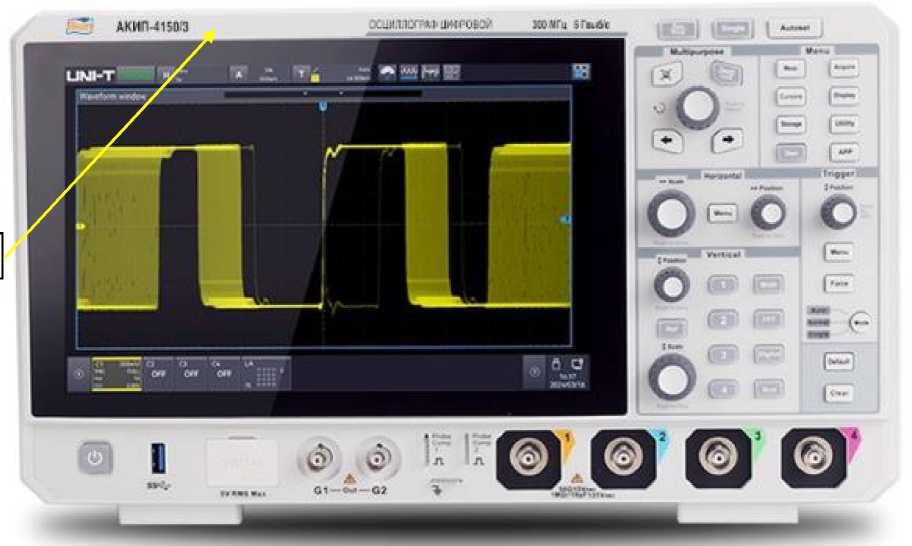

Осциллограф цифровой

АКИП-4150^1}

1

Сетевой кабель

-

1

Осциллографический пробник

-

4

Руководство по эксплуатации

-

1

Кабель USB

-

1

Примечания

¹⁾ - модификация по заказу

Наименование характеристики

Значение

1

2

Входное сопротивление, Ом (переключаемое)

50 (±2 %), Т10⁶ (±2 %)

Диапазон установки коэффициентов отклонения (Ко), мВ/дел

• - при входном сопротивлении 50 Ом

• - при входном сопротивлении 1 МОм

от 0,5 до 140³ от 0,5 до Т10⁴

Максимальное входное напряжение, В

• - напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом

• - напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм

5

400

Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %

• - при Ко менее 5 мВ/дел

• - при Ко от 5 мВ/дел

±3

±2

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В, мВ

• - при Ко менее 5 мВ/дел

• - при Ко от 5 мВ/дел

±(0,03 •8[дел]^Ко[мВ/дел]+1)

±(0,02^8[дел]^Ко[мВ/дел]+1)

Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при Rвх=50 Ом), В

от 0,5 до 50,0 мВ/дел

±2

от 100 мВ/дел до 1 В/дел

±5

1

2

Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения

(при Rbk=1 МОм), В

от 0,5 до 50,0 мВ/дел

±2

от 100 мВ/дел до 1 В/дел

±25

от 2 до 10 В/дел

±250

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ

±(0,02^исм|+0,0002^ипр|+0,005 •

• 8 [ дел] • Ко[мВ/дел]+1)

Полоса пропускания по уровню минус 3 дБ (Ri>.n=50 Ом), МГц, не менее

• - модификация АКИП-4150/1

• - модификация АКИП-4150/2

• - модификация АКИП-4150/3

100

200

300

Время нарастания переходной характеристики (IR._X 50 Ом), нс, не более

• - полоса пропускания 100 МГц

• - полоса пропускания 200 МГц

• - полоса пропускания 300 МГц

3,5

1,8

1,17

Диапазон установки коэффициентов развертки, с/дел

• - модификация АКИП-4150/1

• - модификация, АКИП-4150/2

• - модификация АКИП-4150/3

от 540'⁹ до 1М0³ от 2^ 10^-9 до 1М0³ от 1 • 10^-9 до 1М0³

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f)

±Г10'⁶

Примечания:

Ко - значение коэффициента отклонения, мВ/дел; и_см - установленное значение напряжения смещения, мВ; ипр - конечное значение диапазона установки напряжения смещения, мВ;

6f - относительная погрешность частоты внутреннего опорного генератора;

Наименование характеристики

Значение

Число входных цифровых каналов

16

Максимальная частота дискретизации, МГ ц

1250

Максимальная длина записи, МБ/канал

100

Пороговые уровни срабатывания

TTL (1,4 В), 5,0 В CMOS (+2.5 V), 3,3 В CMOS (+1,65 В), 2,5 В CMOS (+1,25 V), 1,8 V CMOS (+0,9 V), ECL (-1,3 В), PECL (+3,7 В), LVDS (+1,2 В)

Пределы установки уровня срабатывания, определяемого пользователем, В

±20

Минимальная длительность импульса, пс

800

Наименование характеристики

Значение

1

2

Основные формы сигнала¹⁾

синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная

Количество каналов

2

Выходное сопротивление, Ом

50 (±2 %)

Диапазон частот, Гц, для форм сигнала:

• - синусоидальный

• - прямоугольный, импульсный

• - треугольный (пилообразный)

• - шум (-3 дБ)

• - произвольный

от 1 •10^-6 до 540⁷ от Г10'⁶ до 1,540⁷

от 1 •10^-6 до 4-10⁵ не менее 5-10⁷

от V10’⁶ до 540⁶

Разрешение по частоте, Г ц

Г10'⁶

Частота дискретизации для сигналов произвольной формы, МГ ц

250

Пределы допускаемой относительной погрешности установки частоты выходного сигнала, при установленной частоте

до 10 кГц

от 10 кГц

±Г10'⁴

±500’⁵

Диапазон установки выходного напряжения (размах от пика до пика), В

• - на нагрузке 50 Ом

• - на нагрузке 1 МОм

от 1 •10^-2 до 3

от 240'² до 6

Диапазон установки постоянного напряжения и напряжения смещения исм²⁾, В

• - на нагрузке 50 Ом

• - на нагрузке 1 МОм

±1,5

±3

Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 1 кГц на нагрузке 50 Ом, мВ

±0,05-иу_ст

Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ

±0,05 •исм

Виды модуляции

АМ, ЧМ, АМн, ЧМн, ГКЧ

Диапазон частот модулирующего сигнала, Гц

от 240'³ до 540⁴

Примечания

• ¹⁾ Дополнительно имеются 45 встроенных форм сигнала;

• ²⁾ Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имакс-иуст/2, где Шаке - верхний предел установки выходного напряжения, мВ;

иуст - установленный уровень выходного напряжения (размах), мВ;

исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ.

Наименование характеристики

Значение

Число измерительных аналоговых каналов

4

Разрешение по вертикали (АЦП), бит

8

Напряжение сети питания частотой 50/60 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

120

Габаритные размеры (ширинахвысотахглубина), мм, не более

378x120x218

Масса, кг, не более

3,83

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %, не более

от +15 до +25

80

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность воздуха %, не более

от 0 до +40

90

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000
