ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПП 220 кВ Байкал

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПП 220 кВ Байкал (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• - сбор информации о результатах измерений активной и реактивной электрической энергии;

• - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

• - хранение информации по заданным критериям;

• - доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на ±2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на ±2 с, автоматически выполняет синхронизацию текущего времени в счетчиках.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер ЭСТ.013. Заводской номер указывается в формуляре АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServerU SPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав

каналов (ИК) АИИС КУЭ

№ ИК	Наименование ИК	Состав ИК АИ		ИС КУЭ

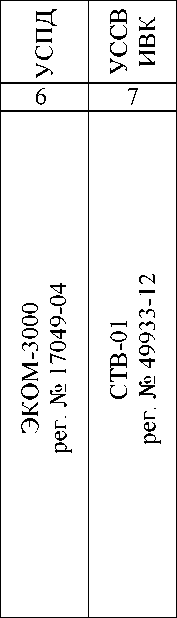

		Трансформатор тока	Трансформатор напряжения	Счётчик электрической энергии	УСПД	УССВ ИВК
1	2	3	4	5	6	7
1	ВЛ 220 кВ Байкал -Комсомольск-Сортировочный/т	ТОГФ кл.т 0,2S Ктт = 1000/1 рег. № 82676-21	НДКМ кл.т 0,2 Ктн = (220000/\3)/(100/\3) рег. № 60542-15	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18	c^ о 'Т о C^ о г<-1 о g - о	<м гА о c^ ffl и и о
2	ВЛ 220 кВ Байкал - Оунэ/т	ТОГФ кл.т 0,2S Ктт = 1000/1 рег. № 82676-21	НДКМ кл.т 0,2 Ктн = (220000/\3)/(100/\3) рег. № 60542-15	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
3	ВЛ 220 кВ Байкал - Кун/т	ТОГФ кл.т 0,2S Ктт = 1000/1 рег. № 82676-21	НДКМ кл.т 0,2 Ктн = (220000/\3)/(100/\3) рег. № 60542-15	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
4	КВЛ 10 кВ Байкал - Селихино № 1	ТОЛ-НТЗ кл.т 0,5S Ктт = 100/1 рег. № 69606-17	НАЛИ-НТЗ кл.т 0,5 Ктн = 10000/100 рег. № 70747-18	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18

Продолжение таблицы 2

1

Примечания

• 1. Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2. Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)%  I изм< I 5 %	I5 %<I и;м' I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1-3 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
4-5 (Счетчик 0,2S; ТТ 0,5 S; ТН 0,5)	1,0	1,8	1,1	0,9	0,9
	0,8	2,5	1,6	1,2	1,2
	0,5	4,8	3,0	2,2	2,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I и;м' I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1-3 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
4-5 (Счетчик 0,5; ТТ 0,5 S; ТН 0,5)	0,8	3,9	2,5	1,9	1,9
	0,5	2,4	1,5	1,2	1,2

Пределы допускаемой абсолютной погрешности смещения шкалы времени СОЕВ АИИС КУЭ относительно шкалы времени UTC (SU), (±Д), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности 51(2)%p для coso 1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности Si(2)%p и 52%q для coso<1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков	от 99 до 101 от 1(2) до 120 0,87 от 49,85 до 50,15 от +21 до +25

таблицы 4

1	2
Условия эксплуатации: параметры сети:
- напряжение, % от Uhom	от 90 до 110
- ток, % от Ihom	от 1(2) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ ИВК	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300:
- средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч, не более	2
УСПД ЭКОМ-3000:
- средняя наработка до отказа, ч, не менее	350000
- среднее время восстановления работоспособности, ч, не более	0,5
УССВ ИВК СТВ-01:
- средняя наработка на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации счетчики электроэнергии СТЭМ-300:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	125
УСПД ЭКОМ-3000: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
- сохранность данных при отключенном питании, лет, не менее	10
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД

и устройства АВР;

• - резервирование каналов связи: передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

  прав доступа

• - пароли на сервере, предусматривающие разграничение к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	ТОГФ	9
Трансформаторы тока	ТОЛ-НТЗ	6
Трансформаторы напряжения емкостные	НДКМ	15
Трансформаторы напряжения антирезонансные трехфазные	НАЛИ-НТЗ	2
Счетчики электрической энергии трехфазные статические	СТЭМ-300	5
Устройства сбора и передачи информации	ЭКОМ-3000	1
Комплексы измерительно-вычислительные	СТВ-01	1
Формуляр	ЭСТ.013.ФСК.01.2025-ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПП 220 кВ Байкал», аттестованном ООО «Энергостандарт», г. Хабаровск, уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314710 от 28.03.2024 г.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети»

(ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Общество с ограниченной ответственностью «Энергостандарт» (ООО «Энергостандарт»)

ИНН 2724235650

Адрес: 680014, г. Хабаровск, ул. Промышленная, д. 3, оф. 312, оф. 314 Телефон: +7 (962) 500-81-51

E-mail: estandart27@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314580

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_9 »   _В1У^_  2025 г. №

Регистрационный № 96282-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители облачности СД-02-2006 Назначение средства измерений

Измерители облачности СД-02-2006 (измерители) предназначены для автоматических измерений высоты нижней границы облаков (ВНГО).

Описание средства измерений

Принцип действия основан на измерении времени прохождения импульсом оптического излучения расстояния до нижней границы облака и обратно, с последующим вычислением высоты облаков.

Измерители состоят из кожуха в сборе, блока измерительного (БИ), основания и колонки. БИ состоит из оптической системы с передающим и принимающим каналами, платы управления с микропроцессором. В конструкции кожуха в сборе предусмотрена защита от птиц.

Излучаемый свет на своем пути отражается от различных сред, рассеивается и поглощается атмосферными частицами, образуя профиль отраженного сигнала (эхо-сигнал). Полученный эхо-сигнал, по алгоритмам ОАО «ПЕЛЕНГ», обрабатывается встроенным программным обеспечением, установленным в микропроцессоре на плате управления в БИ, и передается на внешние принимающие устройства по выходным интерфейсам RS-485 и/или V.23. При этом выделяется до трех слоев облачности (при их наличии) и определяется их нижняя граница. Если нижняя граница облачности размыта, то измеряется вертикальная видимость.

Измерители имеют функцию автоматического определения количества облачности. Количество облаков определяется в октантах и баллах по шкале ВМО независимо от времени суток.

Измерители работают непрерывно (круглосуточно) как в автономном режиме, так и в составе информационно-измерительных систем. Сообщения о проведенных измерениях передаются автоматически или по запросу.

Нанесение знака поверки на измерители не предусмотрено. Заводской номер, состоящий из 9 арабских цифр, наносится на бирку корпуса измерителей.

Пломбировка не предусмотрена, для защиты измерителей от несанкционированного доступа применяются замки.

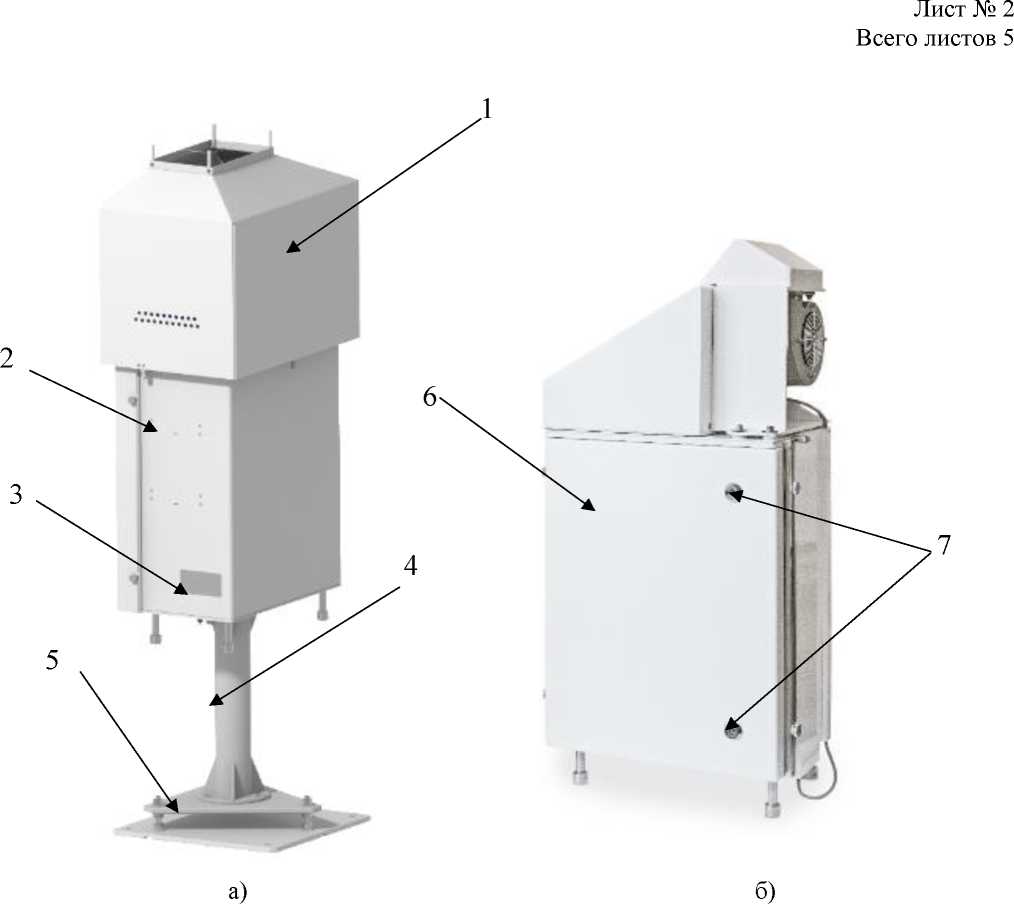

Общий вид измерителей с указанием составных частей представлен на рисунке 1. Место расположения замков и место нанесения заводского номера на корпус измерителей представлены на рисунке 1. Общий вид бирки измерителей представлен на рисунке 2.

а) с кожухом; б) без кожуха, стойки и основания

1 - кожух в сборе; 2 - БИ;

3 - место нанесения заводского номера;

4 - колонка; 5 - основание; 6 - дверь корпуса; 7 - замки на двери корпуса

Рисунок 1 - Общий вид измерителей облачности СД-02-2006 с указанием составных частей, а также с указанием места нанесения заводского номера и места расположения замков

ИЗМЕРИТЕЛЬ ОБЛАЧНОСТИ СА-02-2006 ТУ BY 100230519.19-1-20'!0 ~230V 50Hz 150W

I              Сделано в Беларуси

.               ОАО "ПЕЛЕНГ" ГПГ 1ЛГ

No 226272016               СП1 ч__________________ ___

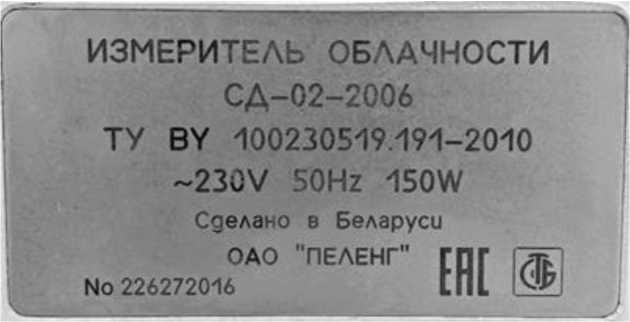

Рисунок 2 - Бирка измерителей облачности СД-02-2006

Программное обеспечение

Измерители имеют автономное и встроенное программное обеспечение (ПО).

Автономное ПО предназначено для обработки профиля обратного рассеяния, выдачи информации в линию связи, а также для отображения и хранения результатов измерений на ПК. Уровень защиты автономного программного обеспечения «средний» в соответствии с Рекомендацией 50.2.077-2014.

Встроенное ПО предназначено для обеспечения управления и проведения измерений, а также формирует сообщения в коде ASCII. Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендацией 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 -

обеспечения

икационные данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Встроенное ПО	Автономное ПО
	SD-02	«INGO»
		(1530.100230519.6272-01)
Номер версии (идентификационный номер) ПО	3хх*	1.1.Х.Х*
* Обозначение «х» не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений ВНГО, м	от 10 до 8000
Пределы допускаемой погрешности измерений ВНГО: -абсолютной, м, в диапазоне измерений от 10 до 100 м включ.;	±5
-относительной, %, в диапазоне измерений св. 100 до 8000 м	±2

Таблица 3 - Технические

Наименование характеристики	Значение
Длительность одного цикла измерений, с, не более	15
Периодичность одного цикла измерений	от 15 с до 24 ч
Номинальное напряжение питания сети переменного тока, с номинальной частотой 50 Гц, В	от 207 до 253
Потребляемая мощность, Вт, не более	150
Габаритные размеры, мм, не более:
-длина	1400
-ширина	530
-высота	340
Масса, кг, не более	80
Условия эксплуатации: -температура окружающей среды, °С	от -60 до +65
-относительная влажность воздуха, %	до 100
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015	IP66
Интерфейсы связи	RS-485, V.23

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10

Знак утверждения типа

наносится типографским методом на титульный лист документа 6272.00.00.000 РЭ «Измерители облачности СД-02-2006. Руководство по эксплуатации».

Комплектность средства измерений

Таблица 5 - Комплектность

облачности СД-02-2006

Наименование	Обозначение	Количество
Измеритель облачности	СД-02-2006	1 шт.
Руководство по эксплуатации	6272.00.00.000 РЭ	1 экз.
Формуляр	6272.00.00.000 ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в главе 3, подраздел 3.4 «Техническое освидетельствование», по эксплуатации 6272.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования измерений

ТУ ВY 100230519.191-2010 «Измерители облачности СД-02-2006. условия»

Правообладатель

Открытое акционерное общество «ПЕЛЕНГ»

(ОАО «ПЕЛЕНГ»)

Юридический адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25 Телефон: +375 17 389 11 00, факс +375 17 389 11 24

Web-сайт: www.peleng.by

E-mail: info@peleng.by

Изготовитель

Открытое акционерное общество «ПЕЛЕНГ»

(ОАО «ПЕЛЕНГ»)

Адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25

Телефон: +375 17 389 11 00, факс +375 17 389 11 24 Web-сайт: www.peleng.by

E-mail: info@peleng.by

Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии им. Д.И. Менделеева» Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14 Web-сайт: www.vniim.ru E-mail: info@vniim.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314555

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_9 »   _В1У^_  2025 г. №

Регистрационный № 96283-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельнич Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельнич (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер П2200466-3029-ВК-039-АКУ. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 4 - Основные технические

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000: - средняя наработка на отказ, ч, не менее	75000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД и устройства АВР;

  информация о результатах измерений может

• - резервирование каналов связи: передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТГМ	6 шт.
Трансформатор напряжения	НДКМ	6 шт.
Счетчик электрической энергии многофункциональный	СТЭМ-300	2 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	П2200466-3029-ВК-039-АКУ.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельнич». Методика измерений аттестована ФБУ «НИЦ ПМ - Ростест», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети»

(ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81 Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об

RA.RU.310639

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   _В1У^_ 2025 г. №

Регистрационный № 96274-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сканеры лазерные мобильные OmniSLAM Назначение средства измерений

Сканеры лазерные мобильные OmniSLAM (далее - сканеры), предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.

Описание средства измерений

работы сканеров заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.

Конструктивно сканеры представляют собой модульную сканирующую систему, состоящую из блока управления и сканера, установленного на пластиковой опоре, вмещающего импульсный лазерный дальномер, электрические приводы и датчики углов поворота.

Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

Управление сканером осуществляется при помощи кнопок, находящихся на корпусе прибора, с помощью контроллера, подключение производиться по радиоканалу сети Wi-Fi. Запись данных производится во внутреннюю память сканера.

К средствам измерений данного типа относятся сканеры лазерные мобильные OmniSLAM модификация R8+ 120, D8 120, T8 120, RM 120, RM+ 120, R8+ 300, D8 300, T8 300, RM 300, RM+ 300, отличающиеся между собой диапазоном измерений расстояний, пределами допускаемой абсолютной погрешности измерений углов, скоростью сканирования и числом точек на 1 м².

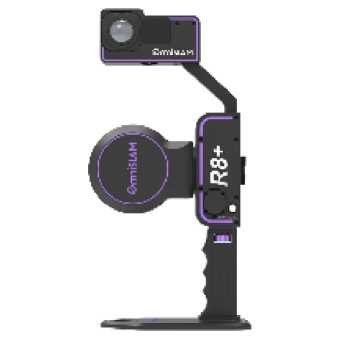

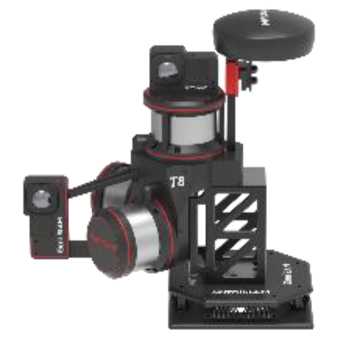

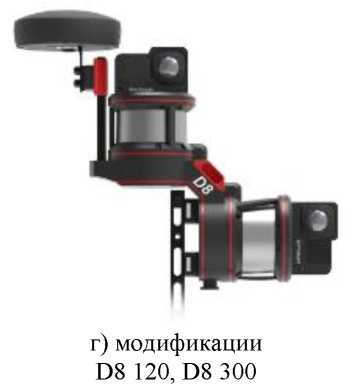

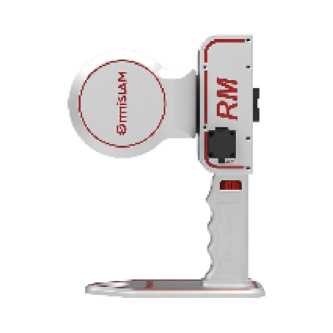

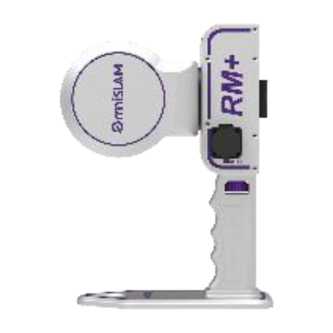

Общий вид сканеров приведен на рисунке 1.

Заводской номер сканеров и имеет формат двенадцатизначного буквенно-цифрового номера:

• - модификация R8+ 120 - R832PF YYYYYY,

• - модификация R8+ 300 - R8MXPF YYYYYY,

• - модификация D8 120 - D8320F YYYYYY,

• - модификация D8 300 - D8MX0F YYYYYY,

• - модификация T8 120 - T8320F YYYYYY,

• - модификация T8 300 - T8MX0F YYYYYY,

• - модификация RM 120 - RM320F YYYYYY,

• - модификация RM 300 - RMMX0F YYYYYY,

• - модификация RM+ 120 - RM32PF YYYYYY,

- модификация RM+ 300 - RMMXPF YYYYYY,

где «YYYYYY» - обозначение из арабских цифр.

Заводской номер сканеров наносится с помощью самоклеящейся пленки на заднюю панель сканера и обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации средства измерений Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

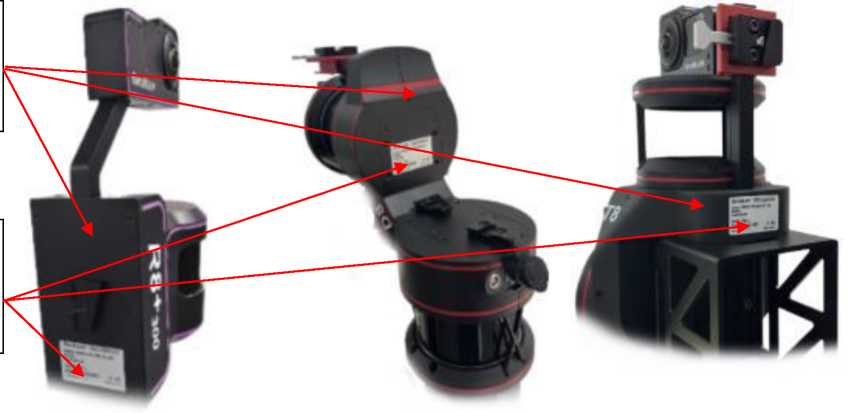

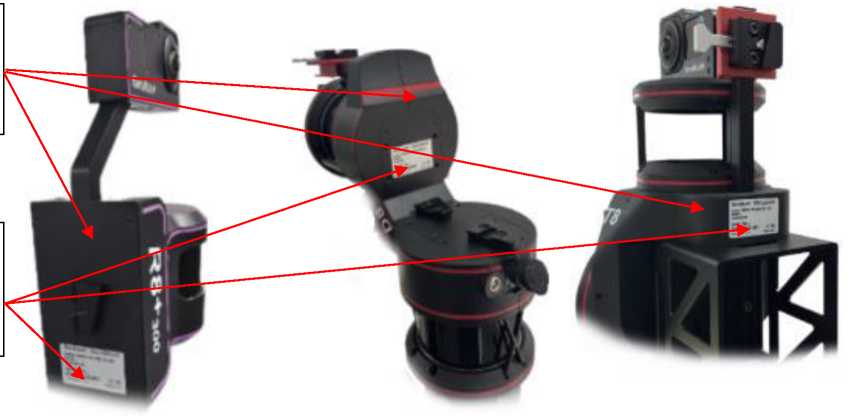

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

В процессе эксплуатации сканеры не предусматривают внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса сканеров не предусмотрено. Ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией корпуса, к узлам блока управления - конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

Программное обеспечение (ПО) сканеров состоит из внутреннего и внешнего. Метрологически значимая часть содержится во внутреннем ПО (микропрограммное обеспечение, далее - МПО), размещаемом в энергонезависимой части памяти сканеров, запись которой осуществляется в процессе их производства. Внесение изменений в МПО при эксплуатации сканера функционально невозможно.

В комплектность сканеров включено внешнее ПО Capturer устанавливаемое на смартфон под управлением операционной системы Android (версия не ниже 12) и предназначенное для управления процессом сбора измерительной информации и ПО OmniSlam Mapper, устанавливаемое на персональный компьютер под управлением операционной системы Windows (версия не ниже 7) и предназначенное для обработки и хранения результатов измерений. ПО «GreenValley». ПО Capturer и ПО OmniSLAM Mapper не содержит метрологически значимой части.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.

Конструкция сканеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

икационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МПО	Capturer	OmniSLAM Mapper
Номер версии ПО	3.4.6	не ниже 1.0.8	не ниже 2.17.7
Цифровой идентификатор ПО	-	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики
Наименование характеристики	Значение
Диапазон измерений расстояний, м: - модификации R8+ 120, D8 120, T8 120, RM 120, RM+ 120	от 0,5 до 120,0
- модификации R8+ 300, D8 300, T8 300, RM 300, RM+ 300	от 0,5 до 300,0
Пределы допускаемой абсолютной погрешности измерений расстояний, мм: - в поддиапазоне от 0,5 до 30 м включ.	±2
- в поддиапазоне св. 30 до 60 м включ.	±5
- в поддиапазоне св. 60 до 120 м включ.	±10
- в поддиапазоне св. 120 до 300 м	±20
Диапазон измерений углов	от 0° до 360°
Пределы допускаемой абсолютной погрешности измерений углов: - модификации R8+ 120, R8+ 300, D8 120, D8 300, T8 120; T8 300	±0,005°
- модификации RM 120, RM 300, RM+ 120, RM+ 300	±0,015°

Таблица 3 - Технические

Наименование характеристики	Значение
Габаритные размеры (длина х ширина х высота), мм, не более:
- сканер
- модификации R8+ 120, R8+ 300	186 х 107 х 395
- модификации D8 120, D8 300	351 х 124 х 330
- модификации T8 120, T8 300	466 х 305 х 472
- модификации RM 120, RM 300, RM+ 120, RM+ 300	186 х 107 х 265
- управляющий блок
- модификации R8+ 120, R8+ 300, D8 120, D8 300, T8 120, T8 300	215 х 145 х 66
- модификации RM 120, RM 300, RM+ 120, RM+ 300	260 х 230 х 115
Масса, кг, не более:
- сканер
- модификации R8+ 120	2,1
- модификации R8+ 300	1,8
- модификации D8 120	4,3
-модификации D8 300	3,7
- модификации T8 120; T8 300	11,7
- модификации RM 120, RM+ 120	1,8
- модификации RM 300, RM +300	1,5
- управляющий блок
- модификации R8+ 120, R8+ 300, D8 120, D8 300, T8 120, T8 300	1,2
- модификации RM 120, RM 300, RM+ 120, RM+ 300	5,2

таблицы 3

Наименование характеристики	Значение
Напряжение питания от источника постоянного тока, В	от 12,0 до 16,8
Максимальная скорость сканирования, тысяч точек/с, не менее: - модификации R8+ 120, R8+ 300	640
- модификации D8 120, D8 300	1280
- модификации T8 120; T8 300	1920
- модификации RM 120, RM 300	640
- модификации RM+ 120; RM+ 300	640
Число точек1) на 1 м2, не менее: - модификации R8+ 120, R8+ 300	250000
- модификации D8 120, D8 300	250000
- модификации T8 120; T8 300	500000
- модификации RM 120; RM 300	10000
- модификации RM+ 120; RM+ 300	250000
Условия эксплуатации: - температура окружающего воздуха, °С	от -25 до +65
Примечания: 1) при сканировании плоской поверхности, удаленной от сканера лазерного
мобильного OmniSLAM на 10 метров

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканера.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт. (экз., компл.)
Сканер	OmniSLAM	1 шт.
Блок управления	-	1 шт.
Накопитель данных	-	1 шт.
Аккумуляторные батареи	-	2 шт.
Устройство для быстрой замены аккумуляторных батарей		1 шт.
Зарядное устройство		1 шт.
Рюкзак		1 шт.
Модуль ГНСС		1 шт.
USB -накопитель		1 шт.
Контроллер		1 шт.
Площадка для измерения контрольных точек		1 шт.
Плечевой ремень		1 шт.
Комплект кабелей		1 компл.
Транспортировочный кейс		1 шт.
Программное обеспечение OmniSLAM Mapper		1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений

приведены в главах «Использование Wi-Fi» и «Использование ПО Capturer» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 года № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»

Локальная поверочная схема для сканеров лазерных мобильных OmniSLAM, утвержденная начальником ФГБУ «ГНМЦ» Минобороны России 19 февраля 2025 г.

Стандарт предприятия. «Сканеры лазерные мобильные OmniSLAM»

Правообладатель

OmniSLAM Co., Ltd., Китай

Адрес: Китай, 102300, Beijing, Mentougou Dist, Lianshi Lake Rd, 98# Телефон: +86-24-2296-1407

E-mail: support@omni-slam.com

Изготовитель

OmniSLAM Co., Ltd., Китай

Адрес: Китай, 102300, Beijing, Mentougou Dist, Lianshi Lake Rd, 98# Телефон: +86-24-2296-1407

E-mail: support@omni-slam.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314

---

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от «__ »   _вг_ст^_   2025 г. №   _^5 2

Регистрационный № 96275-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоколлиматоры цифровые АК

предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, а также для применения в качестве рабочих эталонов 1-го и 2-го разрядов в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482 (части 2, 3, 4).

Описание средства измерений

К настоящему типу средств измерений относятся автоколлиматоры модификаций АК-025, АК-025М, АК-05, которые отличаются метрологическими и техническими характеристиками.

Принцип действия автоколлиматоров основан на измерении смещения изображения автоколлимационной марки, отраженного от плоской отражающей поверхности, относительно первоначального положения. Изображение автоколлимационной марки фиксируется ПЗС-матрицей, расположенной в фокальной плоскости объектива автоколлиматора. Значение угла наклона отражающей поверхности по отношению к визирной оси автоколлиматора вычисляется как отношение величины смещения изображения автоколлимационной марки к удвоенному значению фокусного расстояния объектива.

Автоколлиматоры состоят из коллиматора, совмещенного со зрительной трубой, и оптико-электронного узла. Автоколлиматоры устанавливают на двухкоординатное юстируемое основание или магнитное основание (при наличии) для настройки и фиксации положения.

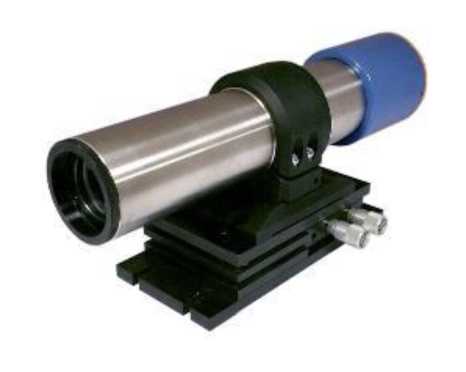

Общий вид автоколлиматоров представлен на рисунке 1. Содержание маркировки автоколлиматоров представлено на рисунке 2. Заводской номер в виде цифрового обозначения наносится типографским способом на маркировочную табличку, расположенную в нижней части корпуса оптико-электронного узла.

Автоколлиматоры пломбируются с помощью пломбировочной наклейки, которая наносится на нижнюю поверхность корпуса на один из крепежных винтов в месте, указанном на рисунке 2.

Нанесение знака поверки на автоколлиматоры не предусмотрено.

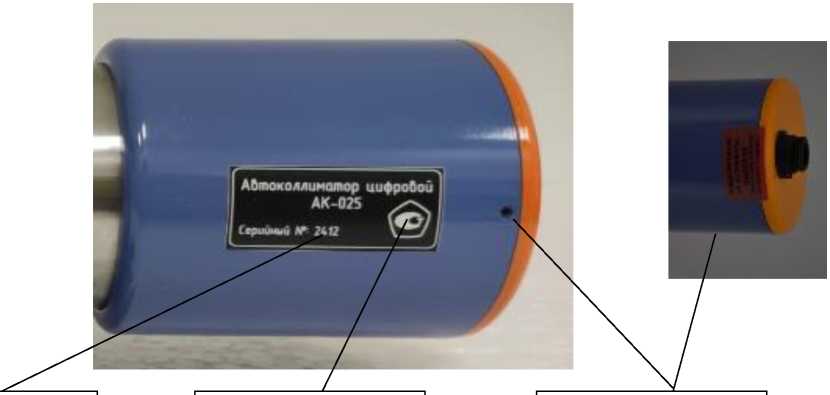

Рисунок 2 - Маркировка автоколлиматоров с указанием мест нанесения заводского номера, знака утверждения типа, пломбировки

Программное обеспечение

Автоколлиматоры имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Метрологические характеристики нормированы с учетом влияния ПО.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 -

икационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	GonioScan AC
Номер версии (идентификационный номер) ПО	1.X1)
Цифровой идентификатор ПО	7C3A46612)
Алгоритм вычисления цифрового идентификатора ПО	CRC32
1) «Х» не относится к метрологически значимой части ПО и принимает значения от 3 до 9 2) Контрольная сумма указана для версии ПО 1.3

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
	модификация АК-025	модификация АК-05	модификация АК-025М
Диапазон измерений углов в горизонтальной плоскости	от -1200" до +1200"
Диапазон измерений углов в вертикальной плоскости	от -900" до +900"
Пределы         допускаемой абсолютной       погрешности измерений углов	±0,25"	±0,50"	±0,10" (в поддиапазоне измерений от -600" до +600" включ.) ±0,25" (в остальных поддиапазонах измерений)
Дискретность отсчета	0,01"

Таблица 3 - Основные технические

Наименование характеристики	Значение
	модификация АК-025	модификация АК-05	модификация АК-025М
Габаритные размеры, мм, не более:
длина		330
ширина		90
высота		90
Масса, кг, не более	3,0
Максимальное расстояние от объектива
автоколлиматора до отражающей	1	2	0,25
поверхности, м
Параметры электрического питания:
- напряжение питания автоколлиматора
от источника постоянного тока (USB
порт ноутбука), В		5
- напряжение питания ноутбука от
источника переменного тока частотой
(50±1) Гц		220±22

Наименование характеристики	Значение
	модификация АК-025	модификация АК-05	модификация АК-025М
Потребляемая мощность, Вт, не более: - без ноутбука		4,5
- с ноутбуком		45
Условия эксплуатации: - температура окружающего воздуха, °С		от +17 до +23
- изменение температуры окружающего воздуха в течение 1 часа, °С, не более		0,2
- относительная влажность окружающего воздуха, %, не более		80
- атмосферное давление, кПа		от 85 до 105

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка до отказа, ч, не менее	10000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и маркировочную табличку типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность автоколлиматора

Наименование	Обозначение	Количество
Автоколлиматор цифровой	АК1)	1 шт.
Двухкоординатное юстируемое основание	-	1 шт.
USB-кабель	-	1 шт.
Программное обеспечение GonioScan AC (на СО-диске или флэш-накопителе)	-	1 шт.
Кейс для транспортирования		1 шт.
Целеуказатель		1 шт.2)
Магнитное основание		1 шт.2)
Зеркало		1 шт.2)
Ноутбук		1 шт.2)
Руководство по эксплуатации	РВАЕ.401219.003 РЭ	1 экз.
Паспорт	РВАЕ.401219.003 ПС	1 экз.
1) модификация в соответствии с заказом, 2) поставляется по заказу

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482

РВАЕ.401219.003 ТУ «Автоколлиматоры цифровые АК. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ИНЕРТЕХ»

(ООО «ИНЕРТЕХ»)

Юридический адрес: 197022, г. Санкт-Петербург, ул. Инструментальная, д. 3, литер К, помещ. 15Н, ком. 92

ИНН 7813482900

Изготовитель

Общество с ограниченной ответственностью «ИНЕРТЕХ»

(ООО «ИНЕРТЕХ»)

Юридический адрес: 197022, г. Санкт-Петербург, ул. Инструментальная, д. 3, литер К, помещ. 15Н, ком. 92

Адрес места осуществления деятельности: 197376, г. Санкт-Петербург, ул. Профессора Попова, д. 5

ИНН 7813482900

Телефон (факс): +7 (981) 812-42-71

Web-сайт: www.inertech-ltd.com

E-mail: sales@inertech-ltd.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи

RA.RU.314555

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   _В1У^_ 2025 г. № _^52

Регистрационный № 96278-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры универсальные SUBRAMAX ТУ

Назначение средства измерений

Твердомеры универсальные SUBRAMAX ТУ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса ГОСТ Р ИСО 6507-1-2007, Роквелла ГОСТ 9013-59, Бринелля ГОСТ 9012-59.

Описание средства измерений

Принцип действия твердомеров основан:

• - для шкал Роквелла на статическом вдавливании алмазного конусного или шарикового индентора с последующим измерением глубины внедрения наконечника;

• - для шкал Виккерса: на статическом вдавливании индентора - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

• -  для шкал Бринелля: на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.

Твердомеры изготавливаются по модульному принципу представляя собой стационарное средство измерений, состоящее из силовой рамы, механизма приложения нагрузки, блоков управления процессом испытаний и вывода результатов измерений.

Твердомеры выпускаются в следующих модификациях: SUBRAMAX ТУ-187,5-М, SUBRAMAX ТУ-187,5-МС, SUBRAMAX ТУ-250-МС, SUBRAMAX ТУ-187,5-АС, SUBRAMAX ТУ-250-АС, SUBRAMAX ТУ-187,5-АС-ПК, SUBRAMAX ТУ-250-АС-ПК, одинаковых по принципу действия и отличающихся степенью автоматизации, способом вывода результатов измерений, местом расположения органов управления процессом испытаний, цветовым исполнением. Количество модификаций - 7.

Структура условного обозначения твердомеров универсальные SUBRAMAX ТУ-Х-АВ-С, где

SUBRAMAX ТУ - твердомер универсальный.

X - максимальная испытательная нагрузка: (187,5; 250) кгс.

А - степень автоматизации процесса:

А - автоматический;

М - полуавтоматический;

В - вид отсчетного устройства

C - сенсорный экран;

без обозначения - аналоговое индикаторное устройство;

С - возможность подключения вспомогательных устройств:

ПК - персональный компьютер;

без обозначения - сервисная функция отсутствует.

На силовой раме твердомера с лицевой стороны при помощи заклепок устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на корпус твердомера не предусмотрено.

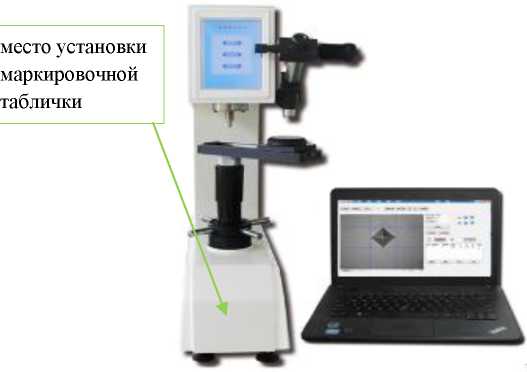

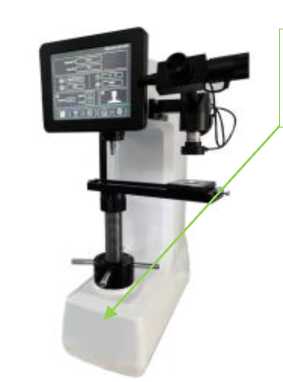

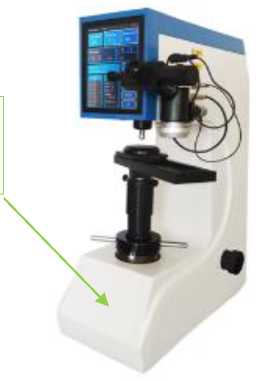

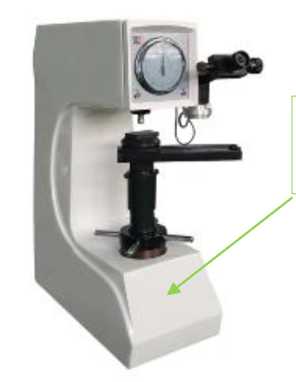

Общий вид твердомеров представлен на Рисунках 1-4, образец маркировочной таблички представлен на рисунке 5.

U IB ЕВ (HI (ПШ (Hl 843

Твердомер универсальный SUBRAMAX ТУ

ТУ 26.51.62-015-34044552-2024

Программное обеспечение

Твердомеры универсальные SUBRAMAX ТУ имеющие возможность вывода результатов измерений на ПК имеют в своем составе внешнее программное обеспечение (далее ПО) «Max-Test». ПО предназначено для управления процессом испытаний, а также для обработки, хранения и вывода результатов измерений. Программное обеспечение защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения.

Идентификационные данные (признаки)	Значение
Идентификационное наименование	«Max-Test»
Номер версии (идентификационный номер ПО)	2.Х*
Цифровой идентификатор ПО	-

*где Х может принимать значение от 1 до 9.

Метрологические и технические характеристики

Таблица 2 - Шкалы

в

2.

Модификация твердомера SUBRAMAX ТУ-	Шкалы твердости Виккерса	Шкалы твердости Бринелля	Шкалы твердости Роквелла
187,5-М	HV30	НВ(W) 2,5/31,25
	HV100	НВ(W) 2,5/62,5 НВ(W) 2,5/187,5
187,5-МС	HV30	НВ(W) 2,5/31,25
	HV100	НВ(W) 25/62,5 НВ(W) 2,5/187,5
250-МС	HV2	НВ(W) 2,5/15,62,5
	HV5	НВ(W) 2,5/31,25
	HV10	НВ(W) 2,5/62,5
	HV20	НВ(W) 2,5/187,5
	HV30	НВ(W) 5/62,5
	HV50	НВ(W) 5/125
	HV100	НВ(W) 5/250
187,5-АС	HV5	НВ(W) 2,5/15,625
	HV10	НВ(W) 2,5/31,25
	HV20	НВ(W) 2,5/62,5
	HV30	НВ(W) 2,5/187,5
	HV50	НВ(W) 5/62,5
	HV100	НВ(W) 5/125	HRA
250-АС	HV2	НВ(W) 2,5/15,62,5	HRB
	HV5	НВ(W) 2,5/31,25	HRC
	HV10	НВ(W) 2,5/62,5
	HV20	НВ(W) 2,5/187,5
	HV30	НВ(W) 5/62,5
	HV50	НВ(W) 5/125
	HV100	НВ(W) 5/250
187,5-АС-ПК	HV5	НВ(W) 2,5/15,625
	HV10	НВ(W) 2,5/31,25
	HV20	НВ(W) 2,5/62,5
	HV30	НВ(W) 2,5/187,5
	HV50	НВ(W) 5/62,5
	HV100	НВ(W) 5/125
250-АС-ПК	HV2	НВ(W) 2,5/15,62,5
	HV5	НВ(W) 2,5/31,25
	HV10	НВ(W) 2,5/62,5
	HV20	НВ(W) 2,5/187,5
	HV30	НВ(W) 5/62,5
	HV50	НВ(W) 5/125
	HV100	НВ(W) 5/250

Таблица 3 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса

Обозначение шкалы твёрдости	Диапазоны измерений чисел твёрдости, HV
	от 50 до 200 включ.	св. 200 до 350 включ.	св. 350 до 550 включ.	св. 550 до 850 включ.	св. 850 до 1500
Пределы допускаемой абсолютной погрешности измерений твердости (размах показаний), HV, (±)
HV2	5,0	7,0	18,0	24,0	52,0
HV5	5,0	7,0	18,0	24,0	52,0
HV10	6,0	7,0	18,0	24,0	39,0
HV20	6,0	7,0	18,0	24,0	39,0
HV30	5,0	6,0	14,0	16,0	26,0
HV50	5,0	6,0	14,0	16,0	26,0
HV100	5,0	6,0	14,0	16,0	26,0

Таблица 4 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Роквелла

Наименование характеристики	Значение
Диапазоны измерений твердости по шкалам Роквелла	от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла (размах показаний) от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC	±1,2 (0,8) ±3,0 (1,2) ±2,0 (1,2) ±2,0 (0,8) ±1,5 (0,8) ±1,0 (0,8)

Таблица 5 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Бринелля

Шкала твердости Бринелля	K P/D2	Диапазон измерений чисел твердости, HB(W)
		от 8 до 16 включ.	св. 16 до 32 включ.	св. 32 до 50 включ.	св. 50 до 75 включ.	св. 75 до 100 включ.	св. 100 до 125 включ.	св. 125 до 250 включ.	св. 250 до 350 включ.	св. 350 до 450 включ.	св. 450 до 550 включ.	св. 550 до 650 включ.
		Пределы допускаемой абсолютной погрешности твердоме								эа (размах), HB(W)
HB(W) 2,5/15,625	2,5	2,8	2,8	2,8	-	-	-	-	-	-	-	-
HB(W) 5/62,5		2,8	2,8	2,8	-	-	-	-	-	-	-	-
HB(W) 2,5/31,25	5	-	2,8	2,8	4,2	7	-	-	-	-	-	-
Hb(w) 5/125		-	2,8	2,8	4,2	7	-	-	-	-	-	-
HB(W) 2,5/62,5	10	-	-	2,8	4,2	7	7	10,5	-	-	-	-
Hb(w) 5/250		-	-	2,8	4,2	7	7	10,5	-	-	-	-
Hb(w) 2,5/187,5	30	-	-	-	-	-	7	10,5	14,7	18,9	23,1	27,3

Таблица 6 - Технические

Наименование характеристики	Значение
1	2	3	4	5	6	7	8
Модификация твердомера SUBRAMAX ТУ-	187,5-М	187,5-МС	250-МС	187,5-АС	250-АС	187,5-АС-ПК	250-АС-ПК
Диапазон времени выдержки испытательной нагрузки, с	от 0 до 180
Испытательные нагрузки по шкалам Виккерса, Н (кгс)
19,61 (2,0)	-	-	+	-	+	-	+
49,03 (5,0)	-	-	+	+	+	+	+
98,07 (10,0)	-	-	+	+	+	+	+
196,1 (20,0)	-	-	+	+	+	+	+
294,2 (30,0)	+	+	+	+	+	+	+
490,3 (50,0)	-	-	+	+	+	+	+
980,7 (100)	+	+	+	+	+	+	+
Испытательные нагрузки по шкалам Роквелла, Н (кгс)	588,4 (60); 980,7 (100); 1471(150)
Предварительная испытательная нагрузка по шкалам Роквелла, Н (кгс)	98,07 (10)
Испытательные нагрузки по шкалам Бринелля, Н (кгс)
153,2 (15,625)	-	-	+	+	+	+	+
306,5 (31,25)	+	+	+	+	+	+	+
612,9 (62,5)	+	+	+	+	+	+	+
1226 (125)	-	-	+	+	+	+	+
1839(187,5)	+	+	+	+	+	+	+
2452 (250)	-	-	+	-	+	-	+
Габаритные размеры твердомера: длина, мм, не более ширина, мм, не более высота, мм, не более	800 400 1000
Параметры электрического питания от сети переменного тока, В	220 ± 22
Масса твердомера, кг, не более	100
Нормальные условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, атмосферное давление, кПа	от +18 до +28 до 80 от 84 до 106,7
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа	от +10 до +35 до 85 от 84 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Твердомер универсальный	SUBRAMAX ТУ-X-AB-C	1 шт.
Индентор с алмазной пирамидой	-	1 шт.*
Индентор с алмазным конусом	-	1 шт.*
Индентор 0 1,588 мм	стальной/твердосплавный*	1 шт.*
Индентор 0 2,5 мм	стальной/твердосплавный*	1 шт.*
Индентор 0 5 мм	стальной/твердосплавный*	1 шт.*
Меры твердости	-	1 компл.*
ПК с ПО	-	1 шт.**
Руководство по эксплуатации	SUBRAMAX ТУ-РЭ	1 экз.
Паспорт	SUBRAMAX ТУ-ПС	1 экз.
*по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера

Сведения о методиках (методах) измерений

приведены в разделе 8 «Выполнение измерений» документа «SUBRAMAX ТУ-РЭ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений.

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения

ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю

Приказ Росстандарта № 1895 от 02.08.2022 г «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»

Приказ Росстандарта № 3462 от 30.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»

Приказ Росстандарта № 1898 от 14.08.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа

ТУ 26.51.62-015-34044552-2024 «Технические условия. Твердомеры универсальные

SUBRAMAX ТУ»

Правообладатель

Общество с ограниченной ответственностью научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)

ИНН: 0264076411

Юридический адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20

Телефон: +7 (34783) 3-65-48

E-Mail: info@subramax.ru

Изготовитель

Общество с ограниченной ответственностью научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)

ИНН: 0264076411

Адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20

Телефон: +7 (34783) 3-65-48

---

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   _и^уп^_ 2025 г. №

Регистрационный № 96276-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сферометр Super Spherotronic HR Назначение средства измерений

Сферометр Super Spherotronic HR (далее - сферометр) предназначен для измерений радиусов кривизны оптических поверхностей.

радиусов кривизны оптических поверхностей осуществляется с помощью перемещений, установленного на выдвижном стержне в измерительном состоит из измерительного устройства с комплектом опорных колец и блока обработки измерений, подключаемого к компьютеру с программным обеспечением (ПО).

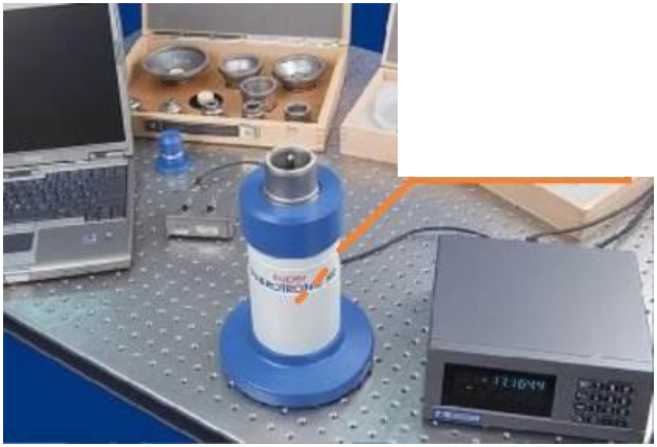

Внешний вид сферометра приведен на рисунке 1.

Нанесение знака поверки на сферометр не предусмотрено. Заводской номер нанесен на заднюю часть корпуса сферометра в виде таблички и имеет цифровое обозначение.

Пломбирование сферометра от несанкционированного доступа не предусмотрено.

К сферометру Super Spherotronic HR, относящемуся к данному типу средств измерений, относится сферометр Super Spherotronic HR зав. № 091.

Программное обеспечение

Сферометр Super Spherotronic HR имеет в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.

Программное обеспечение является специализированным ПО сферометра и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от сферометра.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО сферометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SpheroWin
Номер версии (идентификационный номер) ПО	2.1.1.0 и выше
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики сферометра

Наименование характеристики	Значение
Диапазон измерений радиусов кривизны, мм - выпуклой поверхности - вогнутой поверхности	от 10 до 1000 от 10 до 1000
Пределы допускаемой относительной погрешности измерений радиусов кривизны, %	±0,01

Таблица 3 - Технические

Наименование характеристики	Значение
Масса, кг, не более	8
Габаритные размеры, мм, не более
- длина	240
- ширина	90
- высота	260

Таблица 4 - Условия

Наименование характеристики	Значение
Температура окружающей среды, °C	от +19 до +25
Относительная влажность воздуха, %, не более	80
Напряжение переменного тока, В	220±10
Частота, Гц	50/60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Сферометр	Super Spherotronic HR	1 шт.
Комплект опорных колец	-	1 ком-т.
Плоские стеклянные пластины	-	4 шт.
Компьютер с ПО	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе D «Процедура измерения», руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Локальная поверочная схема

Правообладатель

TRIOPTICS GmbH, Германия

Адрес: Strandbaddamm 6, 22880 Wedel, Germany

Тел.: +49 4103 18006-0

Факс: +49 4103 18006-20

Сайт: http://www.trioptics.com

Изготовитель

TRIOPTICS GmbH, Германия

Адрес: Strandbaddamm 6, 22880 Wedel, Germany

Тел.: +49 4103 18006-0

Факс: +49 4103 18006-20

Сайт: http://www.trioptics.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru, web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц: 30004-13

---

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от « _9 »   аы^у_^_ 2025 г. № 1852

Регистрационный № 96277-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы ультразвуковые Sonaflex-PT-001

Назначение средства измерений

Дефектоскопы ультразвуковые Sonaflex-PT-001 (далее - дефектоскопы) предназначены для измерений толщины объекта контроля, длительности временных интервалов и отношений амплитуд сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала.

Описание средства измерений

Принцип действия дефектоскопа основан на акустическом методе неразрушающего контроля (эхо-импульсный, дифракционный и зеркально-теневой методы ультразвукового контроля при щелевом способе ввода ультразвуковых колебаний в контролируемый объект).

Ультразвуковая волна, формируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвуковой волны в изделии от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.

Дефектоскоп состоит из блока электроники с комплектом ультразвуковых пьезоэлектрических преобразователей на фазированных антенных решетках, изготавливаемых компанией ООО «Компания«Нординкрафт» и подключаемого внешнего персонального компьютера.

Серийный номер, состоящий из цифр наносится на информационную табличку методом печати и крепится на боковую поверхность блока электроники дефектоскопа.

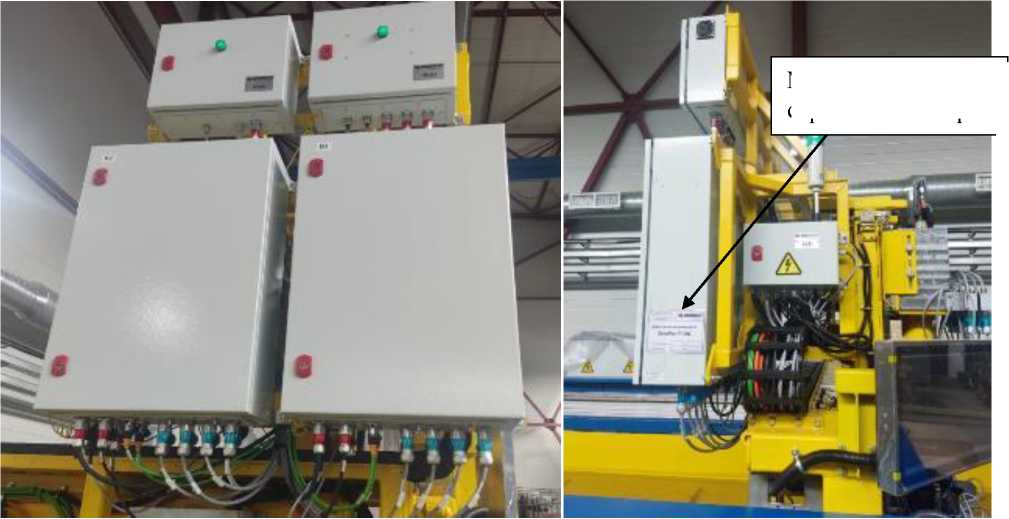

Общий вид дефектоскопов с указанием места нанесения серийного номера представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения серийного номера

Рисунок 1 - Общий вид дефектоскопов с указанием места нанесения серийного номера

Пломбирование дефектоскопа не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	NKWare
Номер версии (идентификационный номер) ПО	1.0 и выше
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ	от 1 до 24
Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ: - в диапазоне от 1 до 11 дБ включ.	±1
- в диапазоне св. 11 до 24 дБ	±2
Диапазон измерений длительности временных интервалов, мкс	от 0,5 до 400
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс	±0,3
Диапазон измерений толщины объекта контроля, мм	от 5 до 200
Пределы допускаемой абсолютной погрешности измерений толщины объекта контроля, мм	±0,3

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество преобразователей, шт	8
Количество электронных каналов, шт	64
Диапазон показаний глубины залегания дефектов, мм	от 1,0 до 198,5
Параметры электрического питания: - напряжение переменного тока, В	от 198 до 242
- частота переменного тока, Гц	от 50 до 60
Габаритные размеры, мм, не более - ширина	540
- высота	250
- длина	750
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +35
- относительная влажность воздуха, %, не более	80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность дефектоскопов

Наименование	Обозначение	Количество
Дефектоскоп ультразвуковой	Sonaflex-PT-001	1 шт.
Настроечные образцы		5 шт.
Комплект преобразователей *		1 комплект
Адаптер для поверки NKE.854.01		1 шт.
Адаптер для поверки NKE.854.02		1шт.
Руководство по эксплуатации		1 экз.
Паспорт		1 экз.
Программное обеспечение		1 шт.
Персональный компьютер		1 шт.
* - количество и тип преобразователей в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 5 «Описание работы систем ультразвукового контроля» документа «Дефектоскопы ультразвуковые Sonaflex-PT-001. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

26.51.66.120-1730.1-10553510-23 ТУ Дефектоскоп ультразвуковой Sonaflex-РТ-001. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Компания «Нординкрафт»

(ООО «Компания«Нординкрафт»)

Адрес юридического лица: 162626, Россия, Вологодская обл., г. Череповец,

ул. Годовикова, д. 12

ИНН 3528032408

Изготовитель

Общество с ограниченной ответственностью «Компания «Нординкрафт»

(ООО «Компания«Нординкрафт»)

ИНН 3528032408

Адрес: 162626, Россия, Вологодская обл., г. Череповец, ул. Годовикова, д. 12

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 141570, РОССИЯ, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи об аккредитации в реестре аккредитованных лиц в области обеспечения единства измерений 30002-13

---
