Номер по Госреестру СИ: 95936-25
95936-25 Нутромеры индикаторные
(NORGAU)
Назначение средства измерений:
Нутромеры индикаторные NORGAU (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Внешний вид.
Нутромеры индикаторные

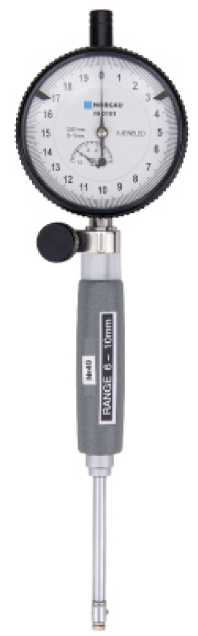

Рисунок № 1
Внешний вид.
Нутромеры индикаторные

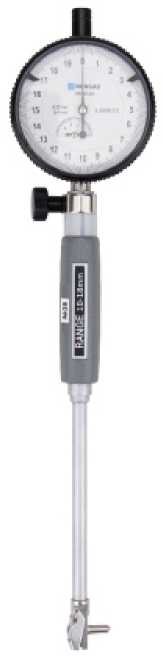

Рисунок № 2
Внешний вид.
Нутромеры индикаторные

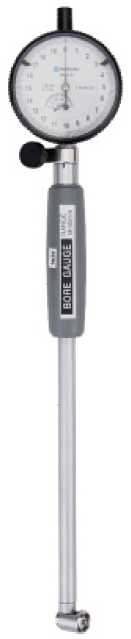

Рисунок № 3
Внешний вид.
Нутромеры индикаторные

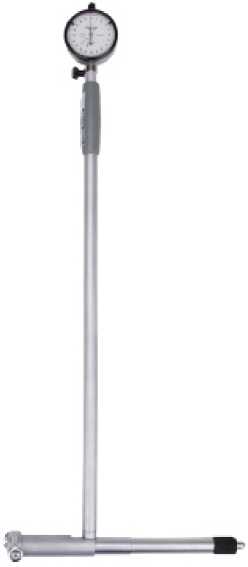

Рисунок № 4
Внешний вид.
Нутромеры индикаторные
Рисунок № 5
Внешний вид.
Нутромеры индикаторные
Рисунок № 6
Внешний вид.
Нутромеры индикаторные

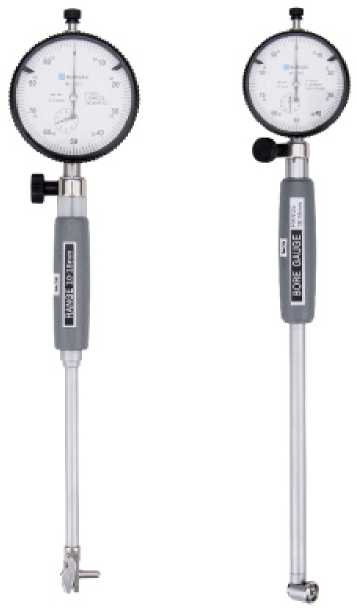

Рисунок № 7
Внешний вид.
Нутромеры индикаторные
Рисунок № 8
Внешний вид.
Нутромеры индикаторные

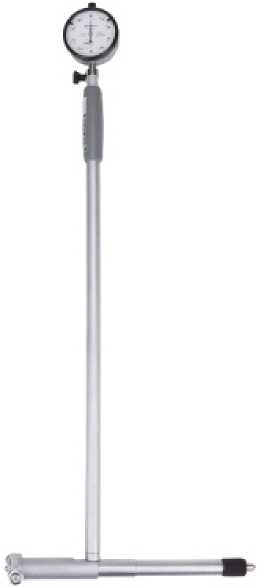

Рисунок № 9
Внешний вид.
Нутромеры индикаторные

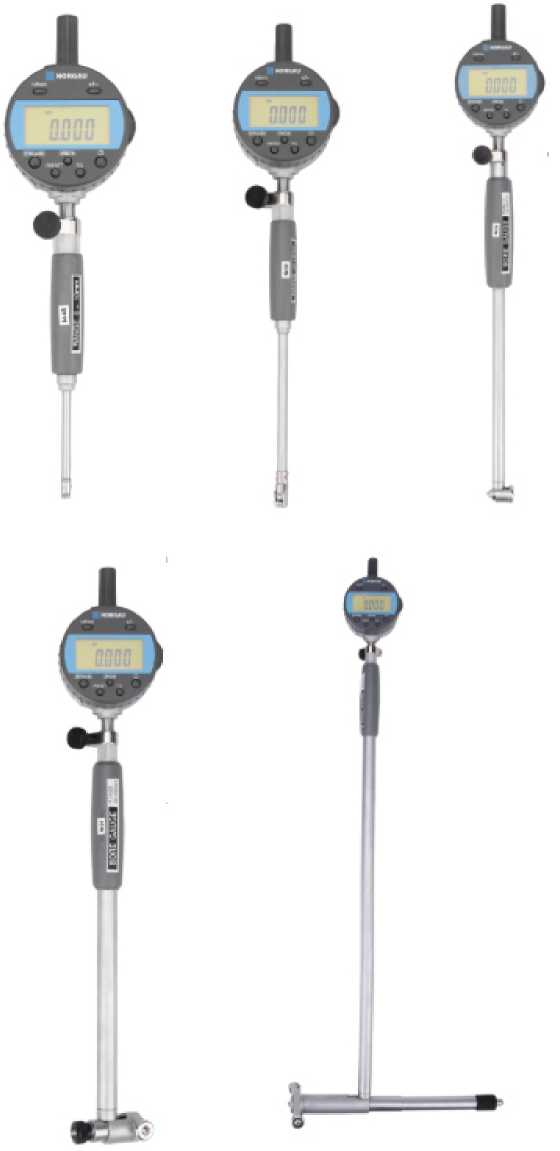

Рисунок № 10
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - c36e7287-788e-1c0d-1ec3-a5e901119861
ID в реестре СИ - 1426209
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
с индикатором часового типа с ценой деления 0,01 мм, с индикатором часового типа с ценой деления 0,001 мм, НИ 50-160, НИ 35-50, НИ 18-35, НИ 10-18, NORGAU, с индикатором часового типа с ценой деления 0,001 мм,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Норгау Руссланд»
Страна - РОССИЯ
Населенный пункт - 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 154
Выдано извещений - 3
Кол-во периодических поверок - 59
Кол-во средств измерений - 31
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Нутромеры индикаторные (NORGAU)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Норгау Руссланд»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95936-25 21.07.2030 |
Нутромеры индикаторные, NORGAU Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
1 год |
|
95706-25 19.06.2030 |
Приборы для измерений параметров контура и шероховатости поверхности, Norgau NCM Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
2 года |
|
96134-25 13.08.2030 |
Машины координатно-измерительные, NORGAU NCMM Optimal Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
1 год |
|
96468-25 19.09.2030 |
Сферы для поверки координатно-измерительных машин, NORGAU Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
2 года |
|
96460-25 19.09.2030 |
Ключи моментные шкальные, NDTW Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
1 год |
|
96531-25 30.09.2030 |
Приборы для измерений отклонений формы и расположения поверхностей вращения, Norgau NRM Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
2 года |
|
97321-25 24.12.2030 |
Машины координатно-измерительные, NORGAU NCMM Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
1 год |
Кто поверяет Нутромеры индикаторные (NORGAU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ГИДРОАГРЕГАТ" (RA.RU.310632) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| АО "КНПЗ" (RA.RU.310599) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| НПАО "ГИДРОМАШ" (727) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ООО "ИЖОРАРЕМСЕРВИС" (RA.RU.311238) | 11 | 0 | 11 | 3 | 11 | 0 | 11 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "Транспневматика" (RA.RU.311352) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО ААК "ПРОГРЕСС" (1027) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "НОРГАУ РУССЛАНД" (RA.RU.314309) | 52 | 33 | 52 | 0 | 0 | 51 | 51 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 47 | 43 | 4 | 0 | 47 | 43 | 4 |
Стоимость поверки Нутромеры индикаторные (NORGAU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 8.3 «Порядок работы» паспорта нутромеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-008-49360276-2024 «Нутромеры индикаторные NORGAU. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)
ИНН 7727159340
Адрес юридического лица: 119421, г. Москва, вн. тер. г. м.о. Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08,
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Принцип действия основан на преобразовании взаимного перемещения измерительных стержней нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: отсчетного устройства, зажимного винта, корпуса, теплоизоляционной ручки, центрирующего мостика или без него, подвижного измерительного стержня, неподвижного (сменного) измерительного стержня и зажимной гайки или без нее.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются следующих модификаций:
-
- с индикатором часового типа с ценой деления 0,01 или 0,001 мм;
-
- с индикатором часового типа с шагом дискретности 0,001 мм.
В качестве отсчетного устройства применяются индикаторы часового типа торговой марки «NORGAU» серий 042 035, 042 042 (рег. № 63681-16).
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Заводской номер нутромера в виде цифрового обозначения наносится на теплоизоляционную ручку лазерной гравировкой, краской или в виде наклейки в местах, указанных на рисунке 5.
Общий вид нутромеров указан на рисунках 1-3.
Общий вид измерительных стержней указан на рисунке 4.
Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

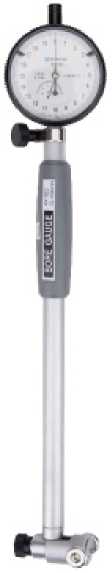

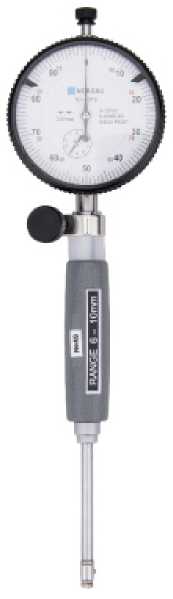

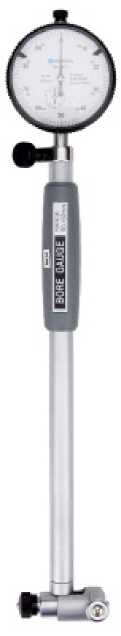

Рисунок 1 - Общий вид нутромеров с индикатором часового типа с ценой деления
0,001 мм
Рисунок 2 — Общий вид нутромеров с индикатором часового типа с ценой деления
0,01 мм
Рисунок 3 — Общий вид нутромеров с индикатором часового типа с шагом дискретности 0,001 мм

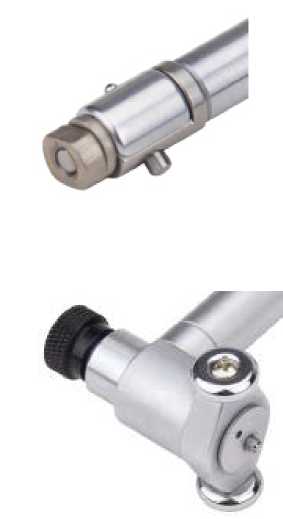

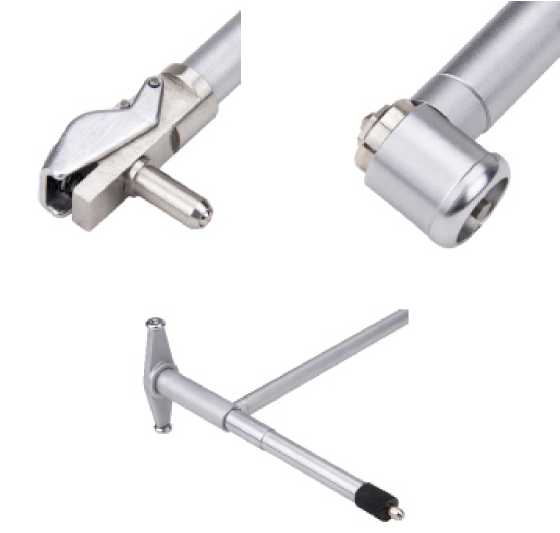

Рисунок 4 — Общий вид измерительных стержней

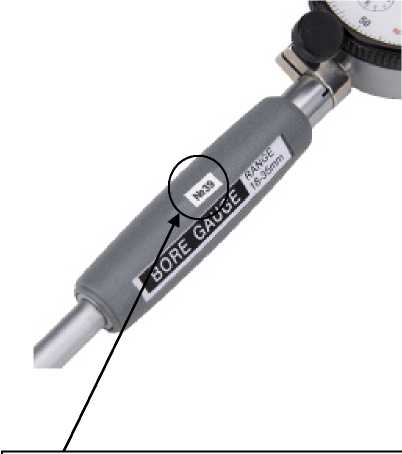

Место нанесения заводского номера
Рисунок 5 — Места нанесения заводских номеров
Таблица 6 -
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер индикаторный |
NORGAU |
1 шт. |
|
Индикатор часового типа торговой марки «NORGAU» серии 042 035 или 042 042 (рег. № 63681-16) |
- |
1 шт. |
|
Неподвижные (сменные) измерительные стержни |
- |
1 компл. |
|
Регулировочная шайба |
- |
1 шт. или 1 компл.* |
|
Ключ для зажима неподвижных (сменных) измерительных стержней |
- |
1 шт.** |
|
Проставка |
- |
1 шт. или 1 компл.*** |
|
Футляр |
- |
1 шт. |
|
Паспорт для нутромеров:
|
НИ.001ПС НИ.002ПС НИЦ.001ПС |
1 экз. |
|
* 1 шт. для диапазонов измерений от 10 до 18 мм, от 18 до 35 мм; 1 компл. для диапазонов измерений от 35 до 50 мм, от 50 до 160 мм, от 160 до 250 мм, от 250 до 450 мм. ** для диапазонов измерений от 6 до 10 мм, от 10 до 18 мм, от 18 до 35 мм. *** 1 шт. для диапазонов измерений от 50 до 160 мм, от 160 до 250 мм; 1 компл. для диапазона измерений от 250 до 450 мм. | ||
Таблица 1 - Основные метрологические характеристики нутромеров с индикатором часового типа с ценой деления 0,01 мм___________________________________________________________
|
Диапазон измерений нутромера, мм |
Предел допускаемой погрешности*, мкм |
Предел допускаемой погрешности, вносимой неточным расположением центрирующег о мостика, мкм |
Размах показаний, мкм, не более | ||
|
На любом участке диапазона измерений |
При перемещении измерительного стержня на величину нормируемого наименьшего значения, мкм | ||||
|
0,1 мм |
1 мм | ||||
|
От 6 до 10 |
8 |
- |
12 |
- |
3 |
|
От 10 до 18 |
8 |
- |
12 |
3 |
3 |
|
От 18 до 35 |
8 |
- |
15 |
3 |
3 |
|
От 35 до 50 |
8 |
- |
15 |
3 |
3 |
|
От 50 до 160 |
- |
12 |
18 |
4 |
3 |
|
От 160 до 250 |
- |
12 |
18 |
4 |
3 |
|
От 250 до 450 |
- |
14 |
18 |
- |
3 |
- За погрешность измерений принимают сумму наибольших абсолютных значений
положительных и отрицательных отклонений на проверяемом участке
Таблица 2 - Основные метрологические характеристики нутромеров с индикатором часового типа с ценой деления 0,001 мм
|
Диапазон измерений нутромера, мм |
Пределы допускаемой абсолютной погрешности, мкм, на любом участке диапазона измерений |
Предел допускаемой погрешности измерений, вносимый неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | |
|
0,05 мм |
0,1 мм | |||
|
От 6 до 10 |
±2,0 |
- |
- |
2 |
|
От 10 до 18 |
- |
±3,5 |
3 |
2 |
|
От 18 до 35 |
- |
±4,0 |
3 |
2 |
|
От 35 до 50 |
- |
±4,0 |
3 |
2 |
|
От 50 до 160 |
- |
±4,0 |
4 |
2 |
|
От 160 до 250 |
- |
±4,0 |
4 |
2 |
|
От 250 до 450 |
- |
±8,0 |
- |
2 |
Таблица 3 - Основные метрологические характеристики нутромеров с индикатором часового типа с шагом дискретности 0,001 мм
|
Диапазон измерений нутромера, мм |
Пределы допускаемой абсолютной погрешности нутромера, мкм, на любом участке диапазона измерений |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм, не более |
Размах показаний, мкм, не более | |
|
0,05 мм |
0,1 мм | |||
|
От 6 до 10 |
±2,0 |
- |
- |
2 |
|
От 10 до 18 |
- |
±3,5 |
3 |
2 |
|
От 18 до 35 |
- |
±4,0 |
3 |
2 |
|
От 35 до 50 |
- |
±4,0 |
3 |
2 |
|
От 50 до 160 |
- |
±4,0 |
4 |
2 |
|
От 160 до 250 |
- |
±4,0 |
4 |
2 |
|
От 250 до 450 |
- |
±8,0 |
- |
2 |
Таблица 4 - Основные технические характеристики
|
Модификация |
Диапазон измерений нутромера, мм |
Г лубина измерений, мм, не менее |
Наименьшее перемещение измерительно го стержня, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
С индикатором часового типа с ценой деления 0,01 мм |
От 6 до 10 |
40 |
0,6 |
220х60х30 |
0,3 |
|
От 10 до 18 |
100 |
0,8 |
270х60х30 |
0,3 | |
|
От 18 до 35 |
150 |
0,8 |
330х60х30 |
0,5 | |
|
От 35 до 50 |
150 |
1,0 |
340х60х30 |
0,7 | |
|
От 50 до 160 |
150 |
2,0 |
340х170х35 |
0,8 | |
|
От 160 до 250 |
250 |
2,0 |
600х260х80 |
1,0 | |
|
От 250 до 450 |
250 |
2,0 |
650х470х110 |
1,2 | |
|
С индикатором часового типа с ценой деления 0,001 мм |
От 6 до 10 |
40 |
0,6 |
220х60х30 |
0,3 |
|
От 10 до 18 |
100 |
0,7 |
270х60х30 |
0,3 | |
|
От 18 до 35 |
150 |
0,9 |
330х60х30 |
0,5 | |
|
От 35 до 50 |
150 |
1,0 |
340х60х30 |
0,7 | |
|
От 50 до 160 |
150 |
1,0 |
340х170х35 |
0,8 | |
|
От 160 до 250 |
250 |
1,0 |
600х260х80 |
1,0 | |
|
От 250 до 450 |
250 |
1,0 |
650х470х110 |
1,2 | |
|
С индикатором часового типа с шагом дискретности 0,001 мм |
От 6 до 10 |
40 |
0,6 |
220х60х30 |
0,3 |
|
От 10 до 18 |
100 |
0,7 |
270х60х30 |
0,3 | |
|
От 18 до 35 |
150 |
0,9 |
330х60х30 |
0,5 | |
|
От 35 до 50 |
150 |
1,0 |
340х60х30 |
0,7 | |
|
От 50 до 160 |
150 |
1,0 |
340х170х35 |
0,8 | |
|
От 160 до 250 |
250 |
1,0 |
600х260х80 |
1,0 | |
|
От 250 до 450 |
250 |
1,0 |
650х470х110 |
1,2 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, %, не более |
От +15 до +25 80 |
