Номер по Госреестру СИ: 96460-25
96460-25 Ключи моментные шкальные
(NDTW)
Назначение средства измерений:
Ключи моментные шкальные NDTW (далее - ключи) предназначены для измерения заданного крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные шкальные
Рисунок № 1
Внешний вид.
Ключи моментные шкальные
Рисунок № 2
Внешний вид.
Ключи моментные шкальные
Рисунок № 3
Общие сведения
Дата публикации - 23.09.2025
Срок свидетельства - 19.09.2030
Номер записи - 35297110-4c2e-e37a-19f9-23e63ebe1c64
ID в реестре СИ - 1426856
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NDTW12-30, NDTW11-12,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Норгау Руссланд»
Страна - РОССИЯ
Населенный пункт - 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2016 от 2025.09.19 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Ключи моментные шкальные (NDTW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Норгау Руссланд»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95936-25 21.07.2030 |
Нутромеры индикаторные, NORGAU Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
1 год |
|
95706-25 19.06.2030 |
Приборы для измерений параметров контура и шероховатости поверхности, Norgau NCM Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
2 года |
|
96134-25 13.08.2030 |
Машины координатно-измерительные, NORGAU NCMM Optimal Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
1 год |
|
96468-25 19.09.2030 |
Сферы для поверки координатно-измерительных машин, NORGAU Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
2 года |
|
96460-25 19.09.2030 |
Ключи моментные шкальные, NDTW Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
1 год |
|
96531-25 30.09.2030 |
Приборы для измерений отклонений формы и расположения поверхностей вращения, Norgau NRM Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
2 года |
|
97321-25 24.12.2030 |
Машины координатно-измерительные, NORGAU NCMM Общество с ограниченной ответственностью «Норгау Руссланд» (РОССИЯ 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Ключи моментные шкальные (NDTW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НОРГАУ РУССЛАНД" (RA.RU.314309) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Ключи моментные шкальные (NDTW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Подготовка и порядок работы» руководства по эксплуатации «Ключи моментные шкальные NDTW».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от «06» сентября 2024 г.;
ТУ 25.73.30-005-49360276-2024 «Ключи моментные шкальные NDTW» Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Норгау Руссланд»
(ООО «Норгау Руссланд»)
ИНН: 7727159340
Юридический адрес: 119421, г. Москва, ВН.ТЕР.Г, Муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком.77
Телефон: +7 (495) 988-20-00
Факс: (495) 988-57-57
E-mail: info@norgau.ru
Web-сайт: http://www.norgau.ru
Изготовитель
Общество с ограниченной ответственностью «Норгау Руссланд»(ООО «Норгау Руссланд») ИНН: 7727159340
Адрес: 119421, г. Москва, ВН.ТЕР.Г, Муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком.77
Телефон: +7 (495) 988-20-00
Факс: (495) 988-57-57
E-mail: info@norgau.ru
Web-сайт: http://www.norgau.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, пом. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Норгау Руссланд»
(ООО «Норгау Руссланд»)
ИНН: 7727159340
Юридический адрес: 119421, г. Москва, ВН.ТЕР.Г, Муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком.77
Телефон: +7 (495) 988-20-00
Факс: (495) 988-57-57
E-mail: info@norgau.ru
Web-сайт: http://www.norgau.ru
Принцип действия ключей основан на преобразовании нагрузки действующей на упругий элемент ключа в пропорциональное линейное перемещение индикатора.
Конструктивно ключи состоят из корпуса, рукоятки и стрелочного индикатора со шкалой значений крутящего момента силы.
Индикаторное устройство выполнено в виде механизма часового типа, состоящее из корпуса и циферблата со стрелками, предназначенными для отображения текущего значения крутящего момента и его фиксирования.
Ключи выпускаются в следующих модификациях:
NDTW11-2, NDTW11-3, NDTW11-6, NDTW11-8, NDTW11-12, NDTW12-12, NDTW12-175, NDTW11-175, NDTW12-20, NDTW11-20, NDTW12-25, NDTW12-30, NDTW13-30, NDTW12-35, NDTW13-35, NDTW12-40, NDTW13-40, NDTW12-50, NDTW13-50, NDTW12-60, NDTW13-60, NDTW13-100, NDTW12-100, NDTW13-120, NDTW13-140, NDTW13-200, NDTW13-250, NDTW13-275, NDTW13-350, NDTW14-350, NDTW14-400, NDTW15-400, NDTW14-500, NDTW15-500, NDTW14-600, NDTW15-600, NDTW14-800, NDTW15-800, NDTW14-1000, NDTW15-1000, NDTW15-1400, NDTW15-2000.
Выпускаемые модификации ключей отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Модификации ключей имеют обозначение NDTWX-Y, где:
-
- NDTW - обозначение ключей по каталогу изготовителя,
-
- X - цифровой индекс, обозначающий размер присоединительного элемента (принимает значение от 11 до 15);
-
- Y - цифровой индекс, соответствующий определённому максимальному значению крутящего момента силы.
Идентификационная табличка наносится на корпус и содержит информацию о наименовании производителя, модификации и диапазоне измерений.
Серийный номер имеет буквенно-цифровое обозначение, состоящее из букв латинского алфавита и арабских цифр, наносится на корпус ключа методом лазерной гравировки.
Нанесение знака поверки на ключи не предусмотрено.
Пломбирование ключей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией ключей, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей представлен на рисунке 1.
Место нанесения серийного номера представлено на рисунке 2.
Общий вид идентификационной таблички представлен на рисунке 3.

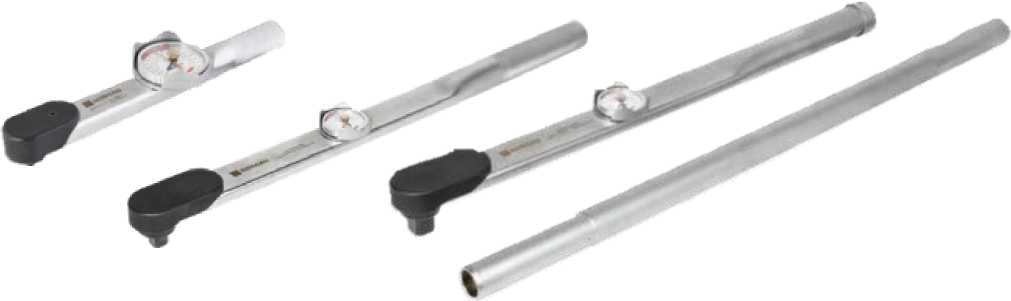

Рисунок 1 - Общий вид ключей моментных шкальных NDTW
Место нанесения серийного номера

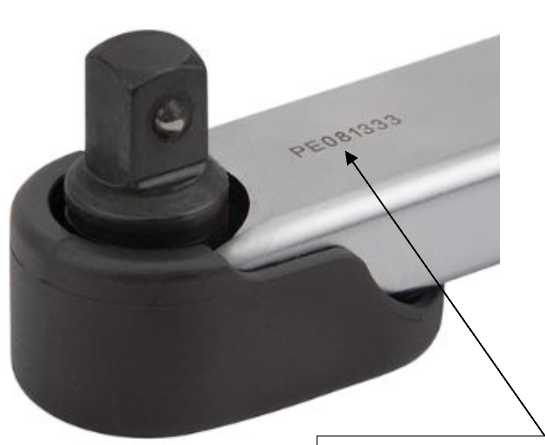

Рисунок 2 - Место нанесения серийного номера

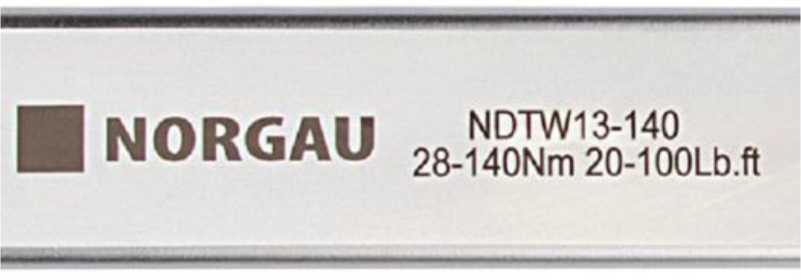

Рисунок 3 - Общий вид идентификационной таблички
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный шкальный NDTW |
модификация в зависимости от заказа |
1 шт. |
|
Труба удлинительная |
- |
поставляется в зависимости от модификации |
|
Паспорт |
КМШ.01.051117ПС |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кейс |
- |
1 шт. |
|
Дополнительные адаптеры |
- |
по отдельному заказу |
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, IH1 |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
NDTW11-2 |
от 0,4 до 2 |
0,05 |
±4 |
|
NDTW11-3 |
от 0,6 до 3 |
0,05 | |
|
NDTW11-6 |
от 1,2 до 6 |
0,1 | |
|
NDTW11-8 |
от 1,6 до 8 |
0,2 | |
|
NDTW11-12 |
от 2,4 до 12 |
0,2 | |
|
NDTW12-12 |
от 2,4 до 12 |
0,2 | |
|
NDTW12-175 |
от 3,5 до 17,5 |
0,25 | |
|
NDTW11-175 |
от 3,5 до 17,5 |
0,25 | |
|
NDTW12-20 |
от 4 до 20 |
0,5 | |
|
NDTW11-20 |
от 4 до 20 |
0,5 | |
|
NDTW12-25 |
от 5 до 25 |
0,5 | |
|
NDTW12-30 |
от 6 до 30 |
0,5 | |
|
NDTW13-30 |
от 6 до 30 |
0,5 | |
|
NDTW12-35 |
от 7 до 35 |
0,5 | |
|
NDTW13-35 |
от 7 до 35 |
0,5 | |
|
NDTW12-40 |
от 8 до 40 |
1 | |
|
NDTW13-40 |
от 8 до 40 |
1 | |
|
NDTW12-50 |
от 10 до 50 |
1 | |
|
NDTW13-50 |
от 10 до 50 |
1 | |
|
NDTW12-60 |
от 12 до 60 |
1 | |
|
NDTW13-60 |
от 12 до 60 |
1 | |
|
NDTW13-100 |
от 20 до 100 |
2 | |
|
NDTW12-100 |
от 20 до 100 |
2 | |
|
NDTW13-120 |
от 24 до 120 |
2 | |
|
NDTW13-140 |
от 28 до 140 |
2 | |
|
NDTW13-200 |
от 40 до 200 |
5 | |
|
NDTW13-250 |
от 50 до 250 |
5 | |
|
NDTW13-275 |
от 55 до 275 |
5 | |
|
NDTW13-350 |
от 70 до 350 |
5 | |
|
NDTW14-350 |
от 70 до 350 |
5 | |
|
NDTW14-400 |
от 80 до 400 |
10 | |
|
NDTW15-400 |
от 80 до 400 |
10 | |
|
NDTW14-500 |
от 100 до 500 |
10 | |
|
NDTW15-500 |
от 100 до 500 |
10 | |
|
NDTW14-600 |
от 120 до 600 |
10 | |
|
NDTW15-600 |
от 120 до 600 |
10 | |
|
NDTW14-800 |
от 160 до 800 |
20 | |
|
NDTW15-800 |
от 160 до 800 |
20 | |
|
NDTW14-1000 |
от 200 до 1000 |
20 | |
|
NDTW15-1000 |
от 200 до 1000 |
20 | |
|
NDTW15-1400 |
от 280 до 1400 |
20 | |
|
NDTW15-2000 |
от 400 до 2000 |
50 |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм |
Габаритная длина, мм, не более |
Масса, кг, не более |
|
NDTW11-2 |
6,35 х 6,35 |
350 |
0,7 |
|
NDTW11-3 |
6,35 х 6,35 | ||
|
NDTW11-6 |
6,35 х 6,35 | ||
|
NDTW11-8 |
6,35 х 6,35 | ||
|
NDTW11-12 |
6,35 х 6,35 | ||
|
NDTW12-12 |
9,52 х 9,52 | ||
|
NDTW12-175 |
9,52 х 9,52 | ||
|
NDTW11-175 |
6,35 х 6,35 | ||
|
NDTW12-20 |
9,52 х 9,52 | ||
|
NDTW11-20 |
6,35 х 6,35 | ||
|
NDTW12-25 |
9,52 х 9,52 | ||
|
NDTW12-30 |
9,52 х 9,52 | ||
|
NDTW13-30 |
12,70 х 12,70 | ||
|
NDTW12-35 |
9,52 х 9,52 |
450 |
0,9 |
|
NDTW13-35 |
12,70 х 12,70 | ||
|
NDTW12-40 |
9,52 х 9,52 | ||
|
NDTW13-40 |
12,70 х 12,70 | ||
|
NDTW12-50 |
9,52 х 9,52 | ||
|
NDTW13-50 |
12,70 х 12,70 | ||
|
NDTW12-60 |
9,52 х 9,52 | ||
|
NDTW13-60 |
12,70 х 12,70 | ||
|
NDTW13-100 |
12,70 х 12,70 |
550 |
1,2 |
|
NDTW12-100 |
9,52 х 9,52 | ||
|
NDTW13-120 |
12,70 х 12,70 | ||
|
NDTW13-140 |
12,70 х 12,70 | ||
|
NDTW13-200 |
12,70 х 12,70 |
600 |
1,4 |
|
NDTW13-250 |
12,70 х 12,70 | ||
|
NDTW13-275 |
12,70 х 12,70 | ||
|
NDTW13-350 |
12,70 х 12,70 | ||
|
NDTW14-350 |
19,05 х 19,05 | ||
|
NDTW14-400 |
19,05 х 19,05 |
900 |
4 |
|
NDTW15-400 |
25,40 х 25,40 | ||
|
NDTW14-500 |
19,05 х 19,05 | ||
|
NDTW15-500 |
25,40 х 25,40 | ||
|
NDTW14-600 |
19,05 х 19,05 |
1000/20001) |
10 |
|
NDTW15-600 |
25,40 х 25,40 | ||
|
NDTW14-800 |
19,05 х 19,05 | ||
|
NDTW15-800 |
25,40 х 25,40 | ||
|
NDTW14-1000 |
19,05 х 19,05 | ||
|
NDTW15-1000 |
25,40 х 25,40 | ||
|
NDTW15-1400 |
25,40 х 25,40 | ||
|
NDTW15-2000 |
25,40 х 25,40 | ||
|
1) - с удлинительной трубой | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
