Номер по Госреестру СИ: 96134-25
96134-25 Машины координатно-измерительные
(NORGAU NCMM Optimal)
Назначение средства измерений:
Машины координатно-измерительные NORGAU NCMM Optimal (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.

Внешний вид.
Машины координатно-измерительные

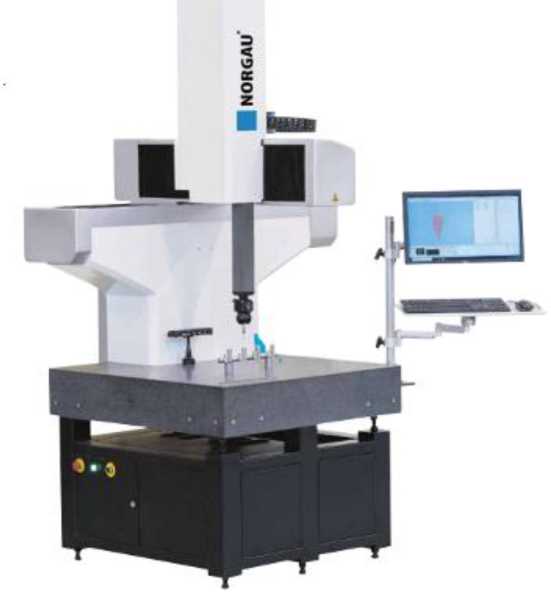

Рисунок № 1

Внешний вид.
Машины координатно-измерительные

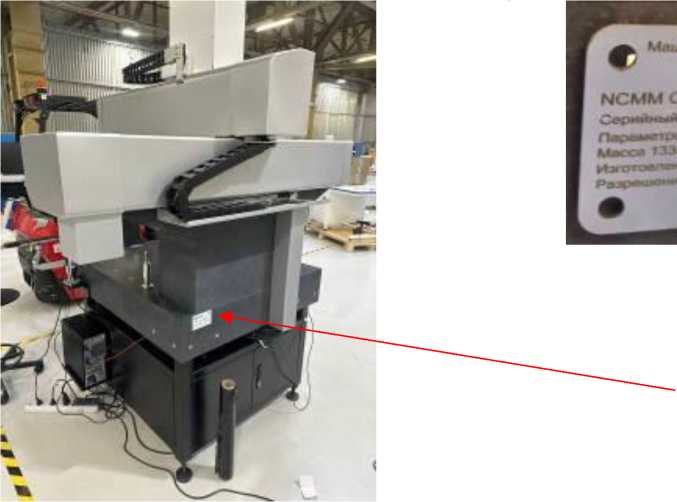

Рисунок № 2

Внешний вид.
Машины координатно-измерительные

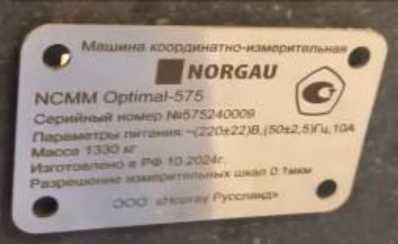

Рисунок № 3
Программное обеспечение
КИМ работают под управлением метрологически значимого ПО PolyWorks, RationalDmis, Modus, которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение, не ниже | ||
|
Идентификационное наименование ПО |
PolyWorks |
RationalDmis |
Modus |
|
Номер версии (идентификационный номер) ПО |
не ниже v.2019 |
не ниже v.2024 |
не ниже v.1.6 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | ||
Знак утверждения типа
Знак утверждения типананосится типографским способом на маркировочную наклейку и титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены: в разделе 2.3 «Использование изделия» документа 26.51.66-009-49360276-2024РЭ Машины координатно-измерительные NORGAU NCMM Optimal. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 06 апреля 2021 г. № 472 Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба;
ТУ 26.51.66-009-49360276-2024 Машины координатно-измерительные NORGAU NCMM Optimal. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Норгау Руссланд»
(ООО «Норгау Руссланд»)
Адрес юридического лица: 119421, г. Москва, вн. тер. г. муниципальный округ Обручевский, ул. Новаторов, д. 1, этаж/помещение 2/LVI, ком.77
Телефон: +7 (495) 988-2000
E-mail: info@norgau.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, дом 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Норгау Руссланд»
(ООО «Норгау Руссланд»)
Адрес юридического лица: 119421, г. Москва, вн. тер. г. муниципальный округ Обручевский, ул. Новаторов, д. 1, этаж/помещение 2/LVI, ком.77
Телефон: +7 (495) 988-2000
E-mail: info@norgau.com
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартовую систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ представляют собой стационарные машины консольного типа с неподвижным измерительным столом.
КИМ состоит из основания с установленным внутри блоком контроллеров и персональным компьютером, гранитного измерительного стола, фиксированной консоли, пиноли по оси Z, встроенных измерительных шкал по трем осям координат. Перемещение КИМ по осям осуществляется по линейным направляющим на подшипниках скольжения с использованием пульта управления или через программное обеспечение на персональном компьютере. Станина КИМ имеет встроенные антивибрационные регулируемые опоры пассивного гашения.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.
КИМ может быть оснащена системой термокомпенсации. Температурные датчики установлены на КИМ. Кроме того, пользователям предоставляется внешний датчик, используемый для измеряемой детали, когда система термокомпенсации активна. Программное обеспечение (далее - ПО) корректирует измерения, выполняемые координатно-измерительной машиной, используя значения температуры, измеренные с помощью датчиков. КИМ могут быть оснащены измерительными головками PH10M PLUS, PH10MQ PLUS, PH10T PLUS, PH6, PH10M-iQ PLUS, и контактными датчиками SP25M, TP20, TP200, CF20, CZ20 с набором щупов разного диаметра, формы и длины.
К данному типу средств измерений относятся КИМ относятся машины координатноизмерительные NORGAU NCMM Optimal, изготавливаемых в следующих модификациях: NCMM Optimal-454, NCMM Optimal-575. Модификации различаются диапазоном измерений.
Заводской номер в числовом формате, состоящий из арабских цифр, наноситься типографским способом на маркировочную наклейку, расположенную на задней части измерительного стола.
Пломбирование КИМ от несанкционированного доступа не осуществляется. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ NORGAU NCMM Optimal представлен на рисунке 1.

Место нанесения заводского номера средства измерений
б)
Рисунок 1 - Машины координатно-измерительные NORGAU NCMM Optimal: а) общий вид; б) место нанесения маркировочной наклейки

Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная NORGAU* |
NCMM Optimal |
1 шт. |
|
Электронный контролер управления КИМ |
- |
1 шт. |
|
Пульт управления |
- |
1 шт. |
|
Измерительная головка** |
PH10M PLUS / PH10MQ PLUS / PH10T PLUS / PH6 / PH10M-iQ PLUS |
1 шт. |
|
Контактный датчик** |
SP25M / TP20 / TP200 / CF20 / CZ20 |
1 шт. |
|
Система температурной компенсации |
- |
По заказу |
|
Калибровочная сфера |
- |
1 шт. |
|
Персональный компьютер с установленным ПО |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
26.51.66-009-49360276- 2024РЭ |
1 экз. |
|
Паспорт |
КМ.01.049001ПС |
1 экз. |
|
* модификация определяется договором поставки ** модель определяется договором поставки | ||
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности | |||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp | |
|
NCMM Optimal-454 |
от 0 до 400 |
от 0 до 500 |
от 0 до 400 |
±(3,0+L/300) * ±(3,0+L/200) ** |
3,0 |
|
NCMM Optimal-575 |
от 0 до 500 |
от 0 до 700 |
от 0 до 500 | ||
|
где MPEe - пределы допускаемой абсолютной объемной погрешности, мкм; MPEp - предел допускаемой абсолютной погрешности измерительной головки, мкм; L - измеряемая длина в мм; при температуре окружающего воздуха от +18 °С до +22 °С включ.; ** при температуре окружающего воздуха от +15 °С до +18 °С и св. +22 °С до +25 °С включ., и при наличии системы активной температурной компенсации | |||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±2,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 25 до 75 |
|
Допустимое изменение температуры, °C не более, в течение: - 1 часа |
1 |
|
- 24 часов |
2 |
|
Габаритные размеры, мм, не более, модификаций: NCMM Optimal-454 |
1180x1310x2280 |
|
NCMM Optimal-575 |
1280x1510x2480 |
|
Масса, кг, не более, модификаций: NCMM Optimal-454 |
1000 |
|
NCMM Optimal-575 |
1330 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
